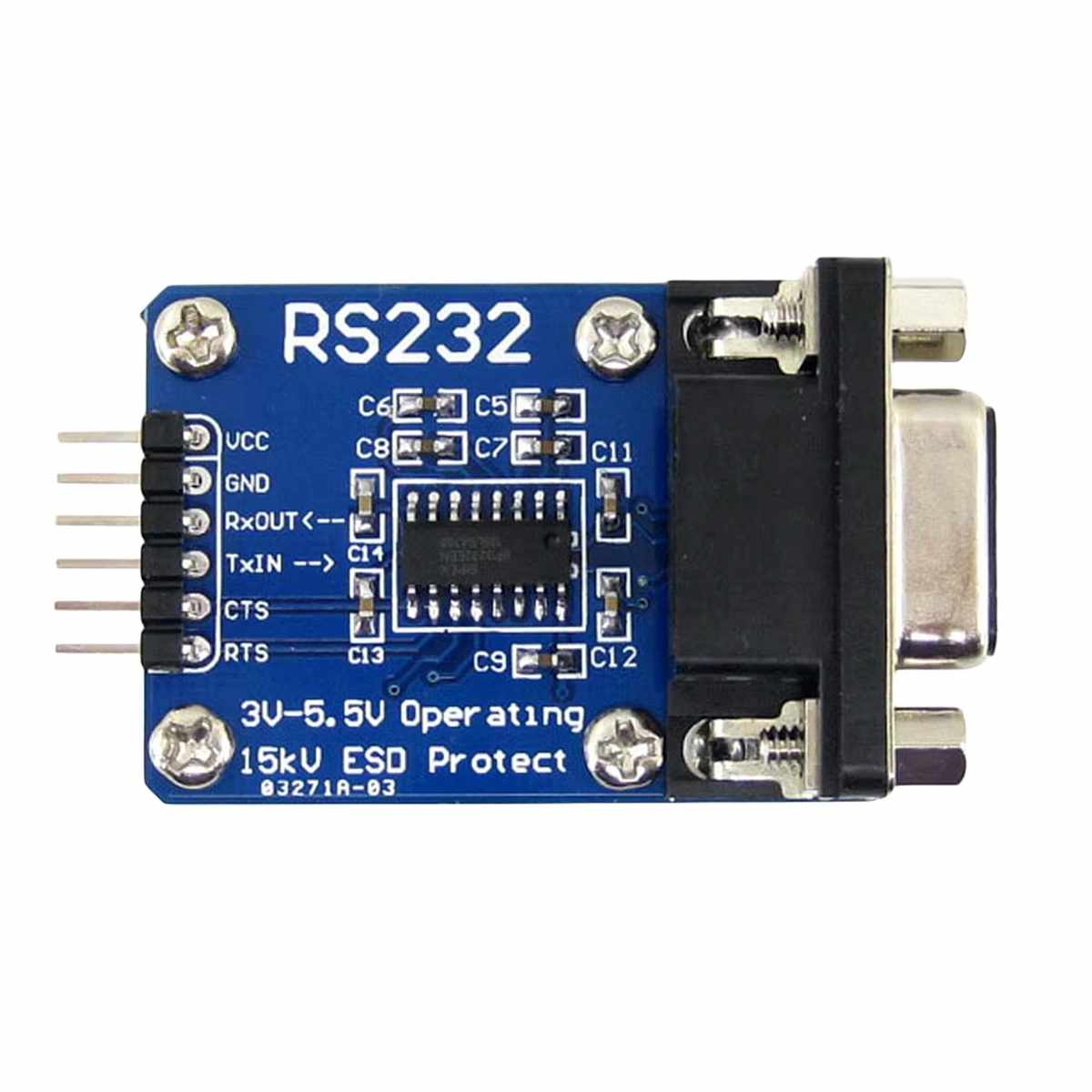

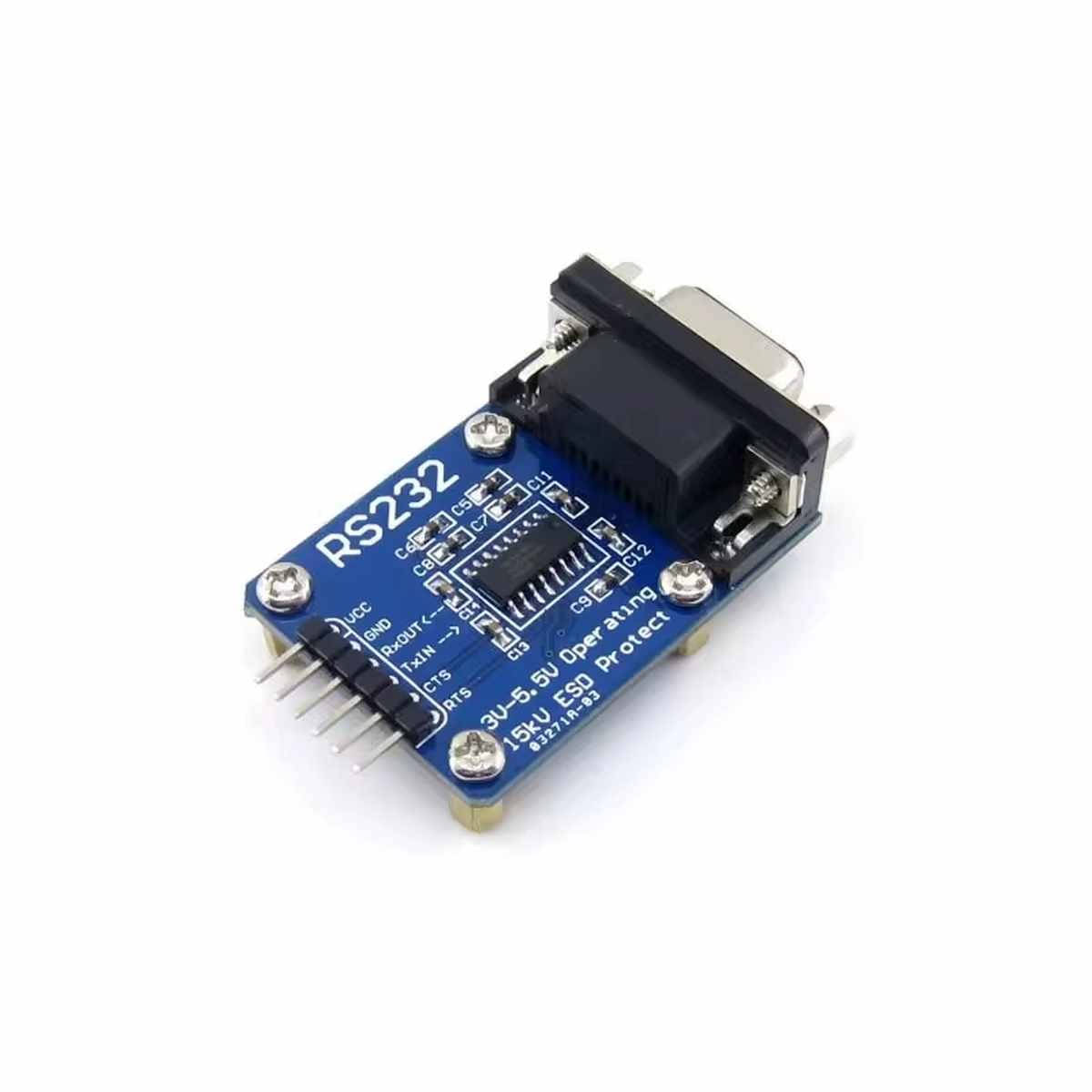

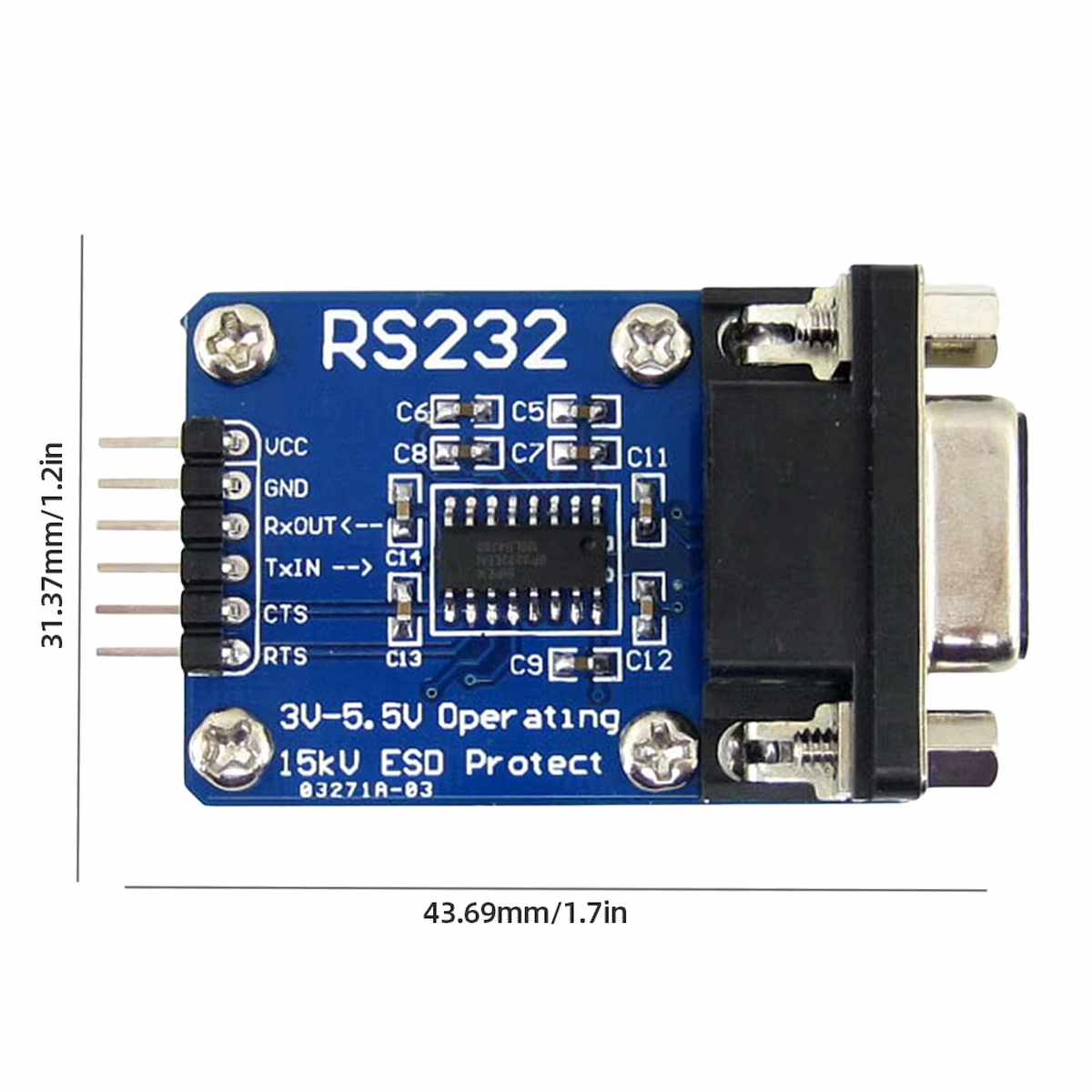

RS232–TTL UART szintillesztő modul (DSUB-9, 4 csatorna, 3.3V/5V)

Kérdés: Mire való az RS232–TTL UART szintillesztő modul, és miért lehet szükség rá egy mikrokontrolleres projektben?
Válasz: Az RS232–TTL szintillesztő modul arra szolgál, hogy lehetővé tegye a kommunikációt egy hagyományos RS232 soros porttal rendelkező eszköz és egy modern mikrokontroller, például Arduino, ESP32 vagy Raspberry Pi között. A két oldal eltérő elektromos jelszintekkel dolgozik, ezért közvetlen összekötésük általában nem működik, sőt hibát is okozhat. Ez a modul fizikai rétegű kommunikációs illesztőként működik, és az SP3232 chip segítségével a klasszikus RS232 jeleket TTL UART jelszintre alakítja át. Erre főleg akkor van szükség, ha régebbi ipari műszert, modemet, GPS vevőt, mérőeszközt vagy diagnosztikai interfészt szeretnél modern beágyazott rendszerhez illeszteni. Kezdők számára úgy fogalmazható meg egyszerűen, hogy ez a kis átalakító “lefordítja” a két különböző soros világ elektromos nyelvét egymás számára.

Kérdés: Mikor jó választás az SP3232 chippel szerelt RS232–TTL modul, és milyen projektekhez ajánlható?
Válasz: Ez a modul akkor jó választás, ha megbízható, egyszerűen beépíthető és széles körben dokumentált soros szintillesztő megoldásra van szükség. Az SP3232 chip alacsony tápfeszültséggel is használható, ezért jól illeszkedik sokféle mikrokontrolleres környezethez. Kifejezetten hasznos prototípus-fejlesztéshez, oktatási célú elektronikához, hobbi automatizálási projektekhez, retro számítógépes illesztésekhez, illetve olyan ipari integrációkhoz, ahol egy régebbi RS232 porttal rendelkező eszközt kell összekapcsolni újabb vezérlőelektronikával. Azoknak is jó választás lehet, akik nem akarnak saját szintillesztő áramkört tervezni, hanem kész, gyorsan beüzemelhető modult keresnek soros kommunikációhoz.

Kérdés: Hogyan működik az RS232 és a TTL UART közötti jelszint-átalakítás, és miért nem szabad közvetlenül összekötni a két oldalt?
Válasz: A TTL UART kommunikáció általában 3,3 V vagy 5 V logikai szinteket használ, míg az RS232 szabvány pozitív és negatív feszültségtartományban dolgozik, és a jel logikája is eltérő lehet. Emiatt a két rendszer nem csak “más feszültséget” használ, hanem eltérő elektromos viselkedést is mutat. Az SP3232 chip belső töltőszivattyús megoldással állít elő olyan jelszinteket, amelyek megfelelnek az RS232 oldal elvárásainak, miközben a mikrokontroller felé már UART-kompatibilis logikai jelet szolgáltat. Ez védi a vezérlőoldalt és biztosítja a helyes adatátvitelt. Közvetlen összekötés esetén a kommunikáció nem lenne stabil, és bizonyos esetekben akár a vezérlő bemenete is károsodhatna.

Kérdés: Milyen eszközökkel kompatibilis egy ilyen RS232–TTL kommunikációs modul, és mire kell figyelni Arduino, ESP32 vagy Raspberry Pi használatakor?
Válasz: A modul tipikusan kompatibilis minden olyan fejlesztőplatformmal, amely rendelkezik UART kommunikációs lehetőséggel. Ilyen például az Arduino, az ESP8266, az ESP32, sok STM32 alapú fejlesztőpanel, valamint a Raspberry Pi is. Arduino esetén figyelni kell arra, hogy az alaplapi soros portot sokszor az USB kapcsolat is használja, ezért célszerű külön soros portot vagy szoftveres soros megoldást alkalmazni. ESP32-nél több hardveres UART áll rendelkezésre, ami kényelmesebbé teszi a használatot. Raspberry Pi esetén a GPIO UART portot kell helyesen konfigurálni. Minden platformnál fontos ellenőrizni a logikai feszültségszintet, a TX és RX helyes bekötését, valamint a közös földelést is.

Kérdés: Milyen tápfeszültséggel és adatsebességgel működik az SP3232 alapú RS232–TTL modul a gyakorlatban?
Válasz: Az SP3232 chip általában 3,0 V és 5,5 V közötti tápfeszültség-tartományban üzemeltethető, ami nagy előny a 3,3 V-os és 5 V-os rendszerekhez való illesztésnél. A tényleges adatsebesség a konkrét modul kialakításától és a teljes rendszer minőségétől is függ, de az ilyen típusú szintillesztők jellemzően akár 250 kbps körüli soros adatátvitelt is támogatnak. A hétköznapi projektek döntő többségében azonban ennél jóval kisebb sebességeket használnak, például 9600, 19200, 38400 vagy 115200 baud értékeket. A laikus felhasználó számára ez azt jelenti, hogy a modul a legtöbb általános soros kommunikációs feladatra elegendő, legyen szó mérőműszer-adatlekérésről, diagnosztikai kapcsolatról vagy vezérlési parancsok továbbításáról.

Kérdés: Mire kell figyelni a bekötésnél, hogy a soros kommunikáció elsőre is működjön, és ne csak hibás karakterek jelenjenek meg?
Válasz: A helyes bekötésnél az egyik legfontosabb szabály, hogy a TX lábat a másik oldal RX lábára, az RX lábat pedig a másik oldal TX lábára kell kötni. Ezen kívül közös GND kapcsolat is szükséges, mert enélkül a jelek referencia nélkül maradnak. Fontos, hogy mindkét oldalon ugyanaz legyen a kommunikációs sebesség, az adatbitek száma, a paritás és a stopbitek beállítása. Ha ezek eltérnek, akkor jellemzően értelmetlen karakterek, hiányos adatok vagy teljes kommunikációs csend jelentkezik. A modul kiválasztásakor azt is ellenőrizni kell, hogy a TTL oldal 3,3 V-os vagy 5 V-os rendszerhez illeszkedik-e. Sokan itt hibáznak először, ezért egy alap soros tesztprogrammal vagy soros monitorral érdemes kezdeni a beüzemelést.

Kérdés: Milyen tipikus hibák fordulnak elő RS232–TTL modul használatakor, és hogyan lehet ezeket egyszerűen felismerni?
Válasz: A leggyakoribb hibák közé tartozik a felcserélt TX és RX vezeték, a hiányzó közös föld, a rosszul beállított baud rate, illetve az eltérő paritás- vagy stopbit-konfiguráció. Előfordulhat az is, hogy a felhasználó összekeveri az RS232, TTL és RS485 interfészeket, pedig ezek nem csereszabatosak. Ha a terminálprogramban olvashatatlan karakterek jelennek meg, az általában sebesség- vagy formátumbeállítási hibára utal. Ha semmilyen adat nem érkezik, akkor bekötési, tápellátási vagy portbeállítási probléma is lehet a háttérben. Hasznos lehet egy USB–UART adapter, logikai analizátor vagy egyszerű soros monitor program használata, mert ezekkel gyorsan eldönthető, hogy a hiba a kábelezésben, a modulban vagy a szoftveres konfigurációban van-e.

Kérdés: Milyen gyakorlati felhasználásoknál jön jól ez a modul hétköznapi fejlesztésekben és egyszerűbb elektronikai projektekben?
Válasz: Az RS232–TTL modul sokkal több helyen használható, mint azt elsőre gondolnánk. Segítségével kiolvasható egy régi GPS vevő adata, csatlakoztatható egy soros portos mérőműszer Arduino alapú adatgyűjtőhöz, vagy létrehozható egy egyszerű diagnosztikai kapcsolat ipari terminál és ESP32 között. Hasznos lehet firmware-frissítési környezetekben is, ahol az adott eszköz RS232 bootloaderrel dolgozik. A hobbi világban népszerű olyan projektekben, ahol egy régebbi számítógépet vagy terminált kell összekötni mai elektronikával. Oktatási célra is kiváló, mert jól szemlélteti a fizikai réteg, a jelszintek és a soros protokollok közötti különbségeket.

Kérdés: Tud galvanikus leválasztást, vagy használható RS485 és CAN kommunikációhoz is ez a modul?
Válasz: Nem, az SP3232 alapú RS232–TTL modul tipikusan nem biztosít galvanikus leválasztást, tehát a két oldal elektromosan közös referencián működik. Ez labor-, hobbiszintű és sok fejlesztési célú felhasználásnál teljesen megfelelő lehet, de zajos vagy ipari környezetben külön védelemre is szükség lehet. Fontos azt is tudni, hogy ez a modul nem RS485 és nem CAN illesztő. Az RS485 differenciális buszrendszer, a CAN pedig saját szabályrendszerrel és hardveres réteggel rendelkező kommunikációs szabvány. Ezekhez teljesen más típusú transceiver vagy kommunikációs modul szükséges. Sokan ott tévednek, hogy minden soros csatlakozót ugyanolyannak gondolnak, pedig a csatlakozó forma és a kommunikációs szabvány nem ugyanaz.

Kérdés: Kezdők számára mennyire használható ez a modul, és milyen előismeret kell hozzá, hogy sikeresen be lehessen üzemelni?
Válasz: Kezdők számára is használható, de akkor ad igazán jó élményt, ha a felhasználó alapvetően érti, mi a különbség a TX, RX, GND, baud rate és logikai jelszint fogalmak között. Nem kell mély elektronikai tudás hozzá, viszont fontos a pontos bekötés és az alapvető soros kommunikációs szabályok ismerete. Előny, hogy az SP3232 köré épülő modulok elterjedtek, ezért sok példakapcsolás, fórumtapasztalat és tesztelési útmutató érhető el hozzájuk. Laikusoknak is jó belépési pont lehet a mikrokontrolleres kommunikáció világába, mert jól elkülöníthető rajta a tápellátás, a jelátalakítás és az adatátvitel szerepe. A sikeres első indításhoz általában elegendő egy egyszerű fejlesztőpanel, egy terminálprogram és egy ismert RS232 eszköz.
