Leírás

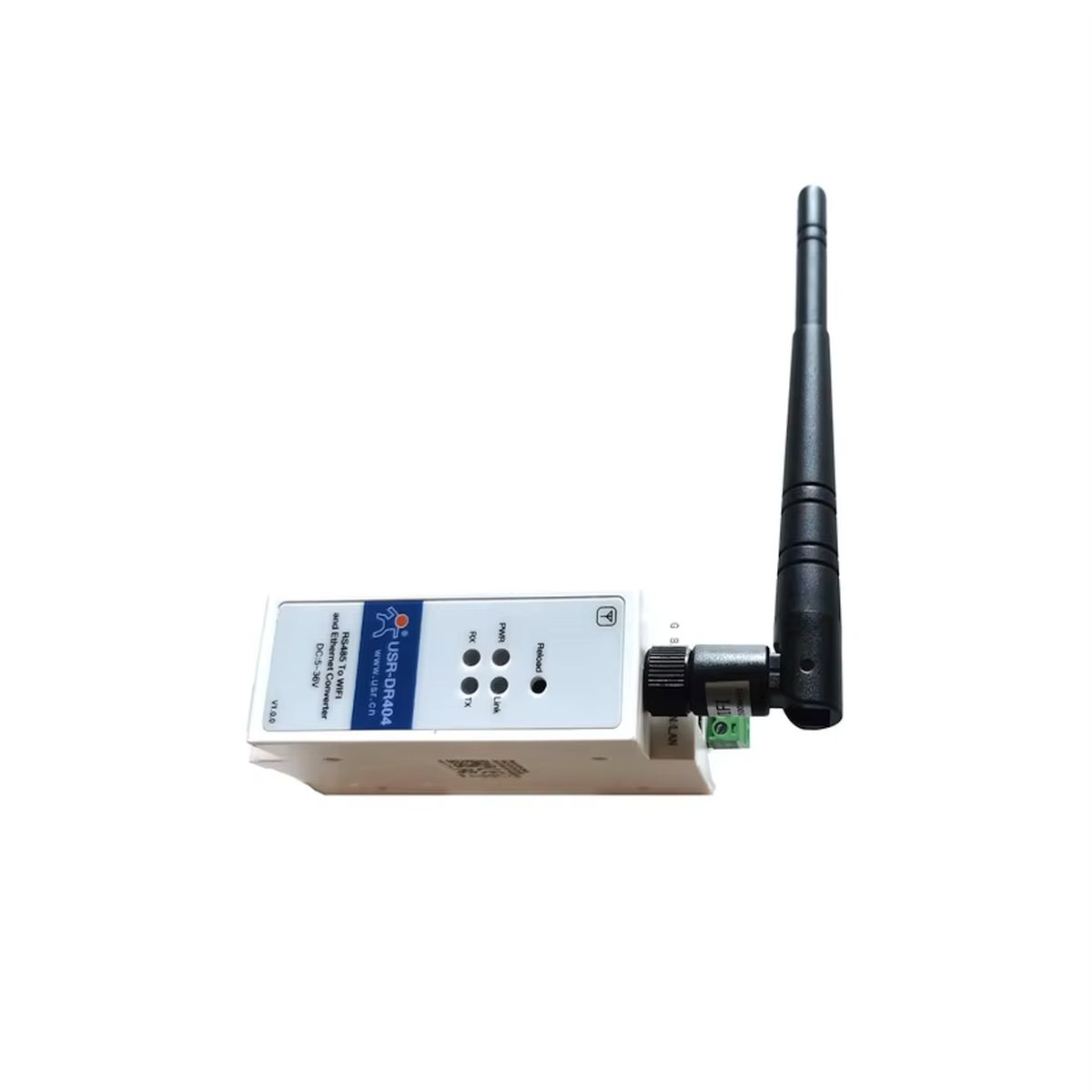

A USR-DR404 olyan RS485 – WiFi/Ethernet átalakító, amely akkor kerül képbe, amikor egy meglévő soros ipari eszközt nem USB-n vagy közvetlen RS485 kábelen, hanem IP hálózaton keresztül kell elérni. Tipikus helyzet, amikor egy mérő, adatgyűjtő, PLC-periféria vagy Modbus RTU eszköz a terepen marad, de az adatokat már helyi hálózaton, WiFi-n, Etherneten vagy távoli szerveren kell továbbítani.
A készülék RS485 oldalon csatlakozik a soros eszközhöz, hálózati oldalon pedig TCP/UDP, HTTPD Client vagy Modbus TCP – Modbus RTU működésre állítható. Ez nem általános WiFi jelerősítő, hanem soros eszközszerver: a döntő kérdés az, hogy a soros protokollodhoz melyik hálózati mód illik.
A USR-DR404 akkor hasznos, ha egy RS485 eszközt nem akarsz új vezérlőre cserélni, de szeretnéd hálózaton át olvasni vagy vezérelni. Az első korlátot a soros oldal és a hálózati oldal pontos illesztése adja: azonos baud rate, adatbit, stopbit, paritás, valamint jól megválasztott TCP/UDP szerep nélkül a kapcsolat fizikailag megvan, de az adat nem lesz értelmezhető.

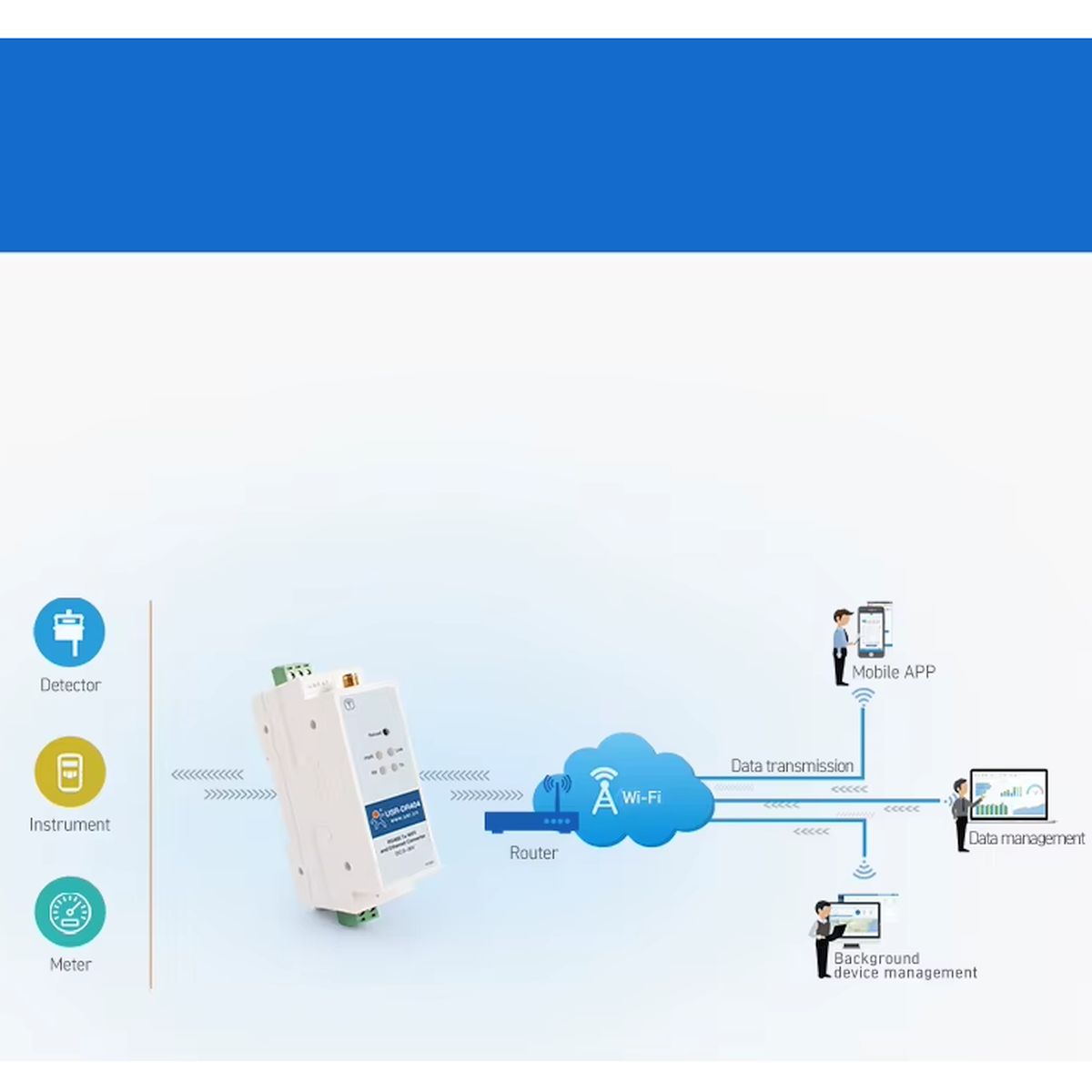

Egy RS485 terepi eszköz sokszor stabilan működik, csak a hozzáférés módja felett jár el az idő: hosszú kábel, helyi gép, kézi kiolvasás vagy nehezen kezelhető soros illesztés marad a rendszerben. A USR-DR404 ezt a pontot hidalja át: az RS485 kommunikációt IP hálózatra viszi, így a soros adat Etherneten vagy 2.4 GHz-es WiFi hálózaton továbbítható.
A készülék AP, STA és AP+STA hálózati módban is használható. AP módban maga ad WiFi hozzáférési pontot, STA módban meglévő routerhez kapcsolódik, AP+STA módban pedig beállítást és hálózati kapcsolatot egyszerre is kiszolgálhat. Ethernet oldalon LAN/WAN, router és bridge jellegű felépítés is kialakítható, de ezt már a hálózati tervhez kell igazítani.

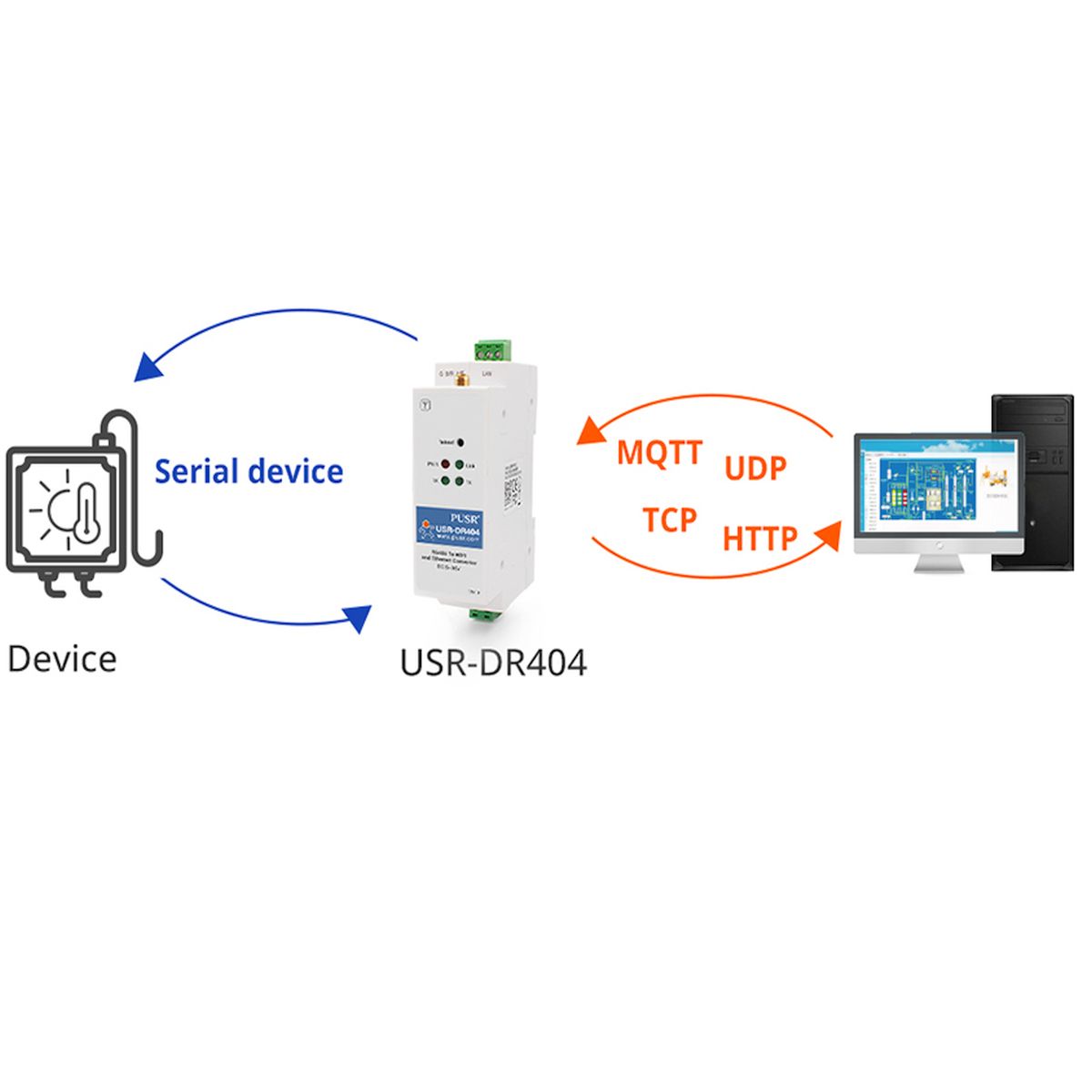

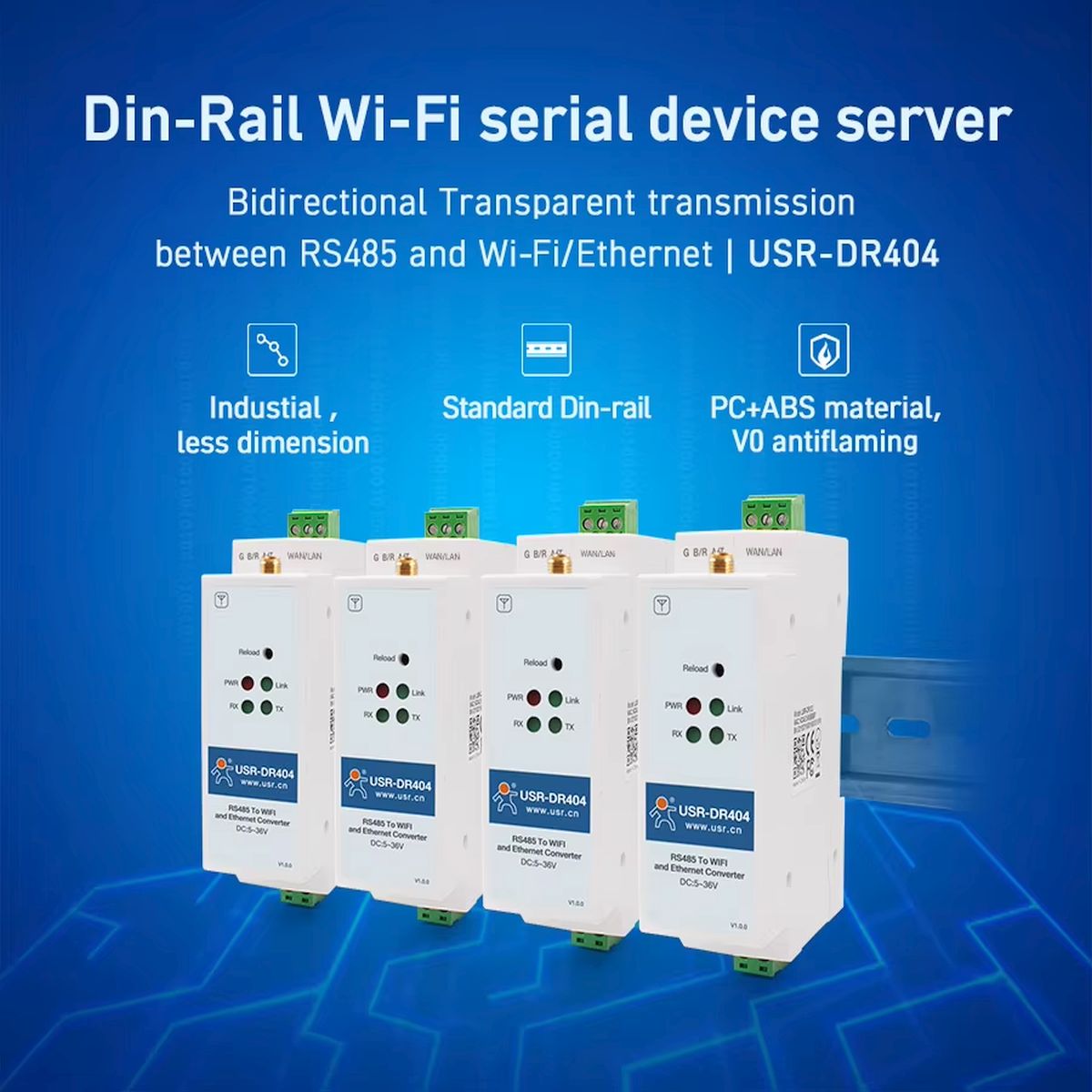

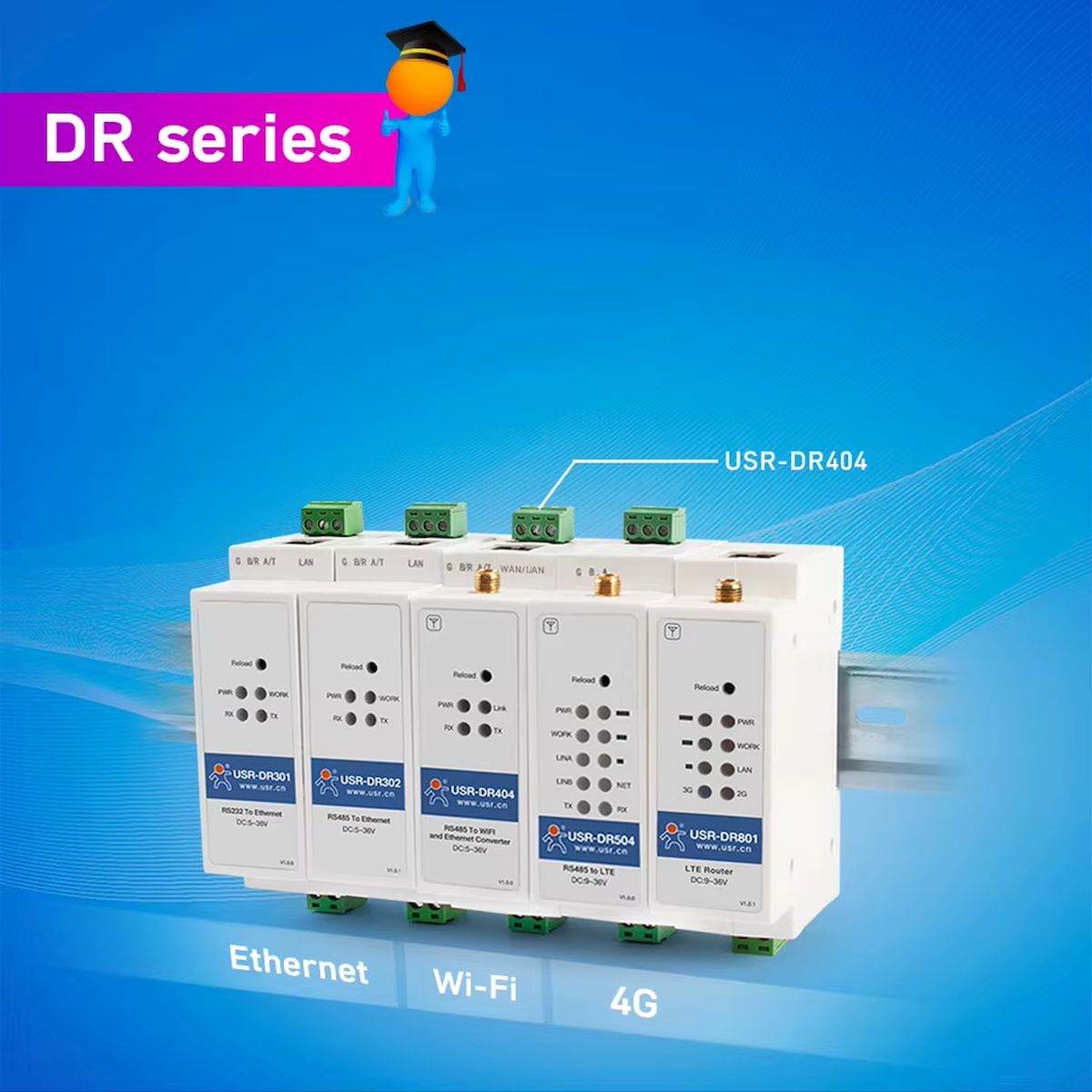

Azaz az USR-DR404 egy DIN-sínes RS485 – WiFi/Ethernet soros eszközszerver, amely RS485 adatot továbbít TCP/IP hálózatra, és Modbus RTU – Modbus TCP átjáróként is beállítható.
Működés és beépítés

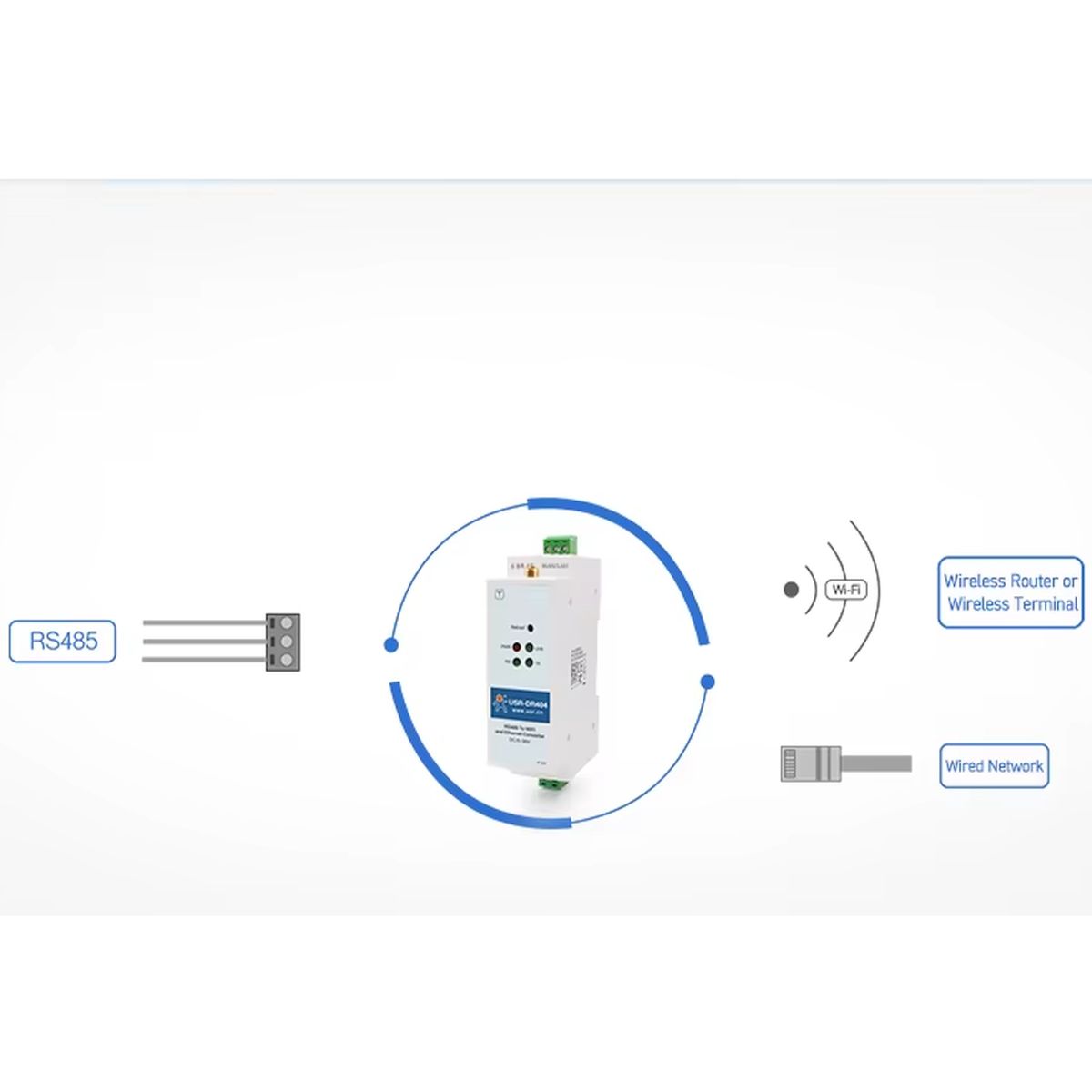

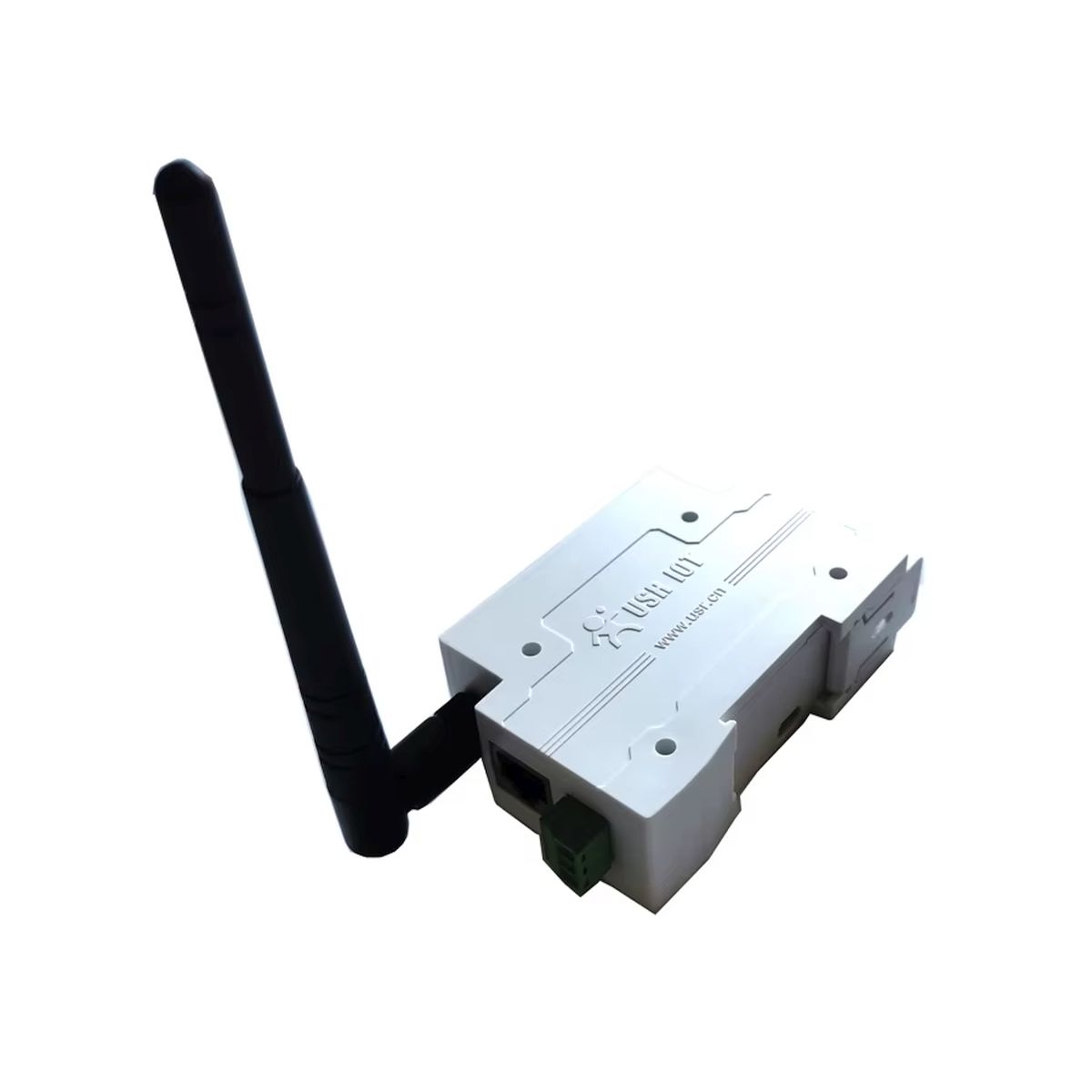

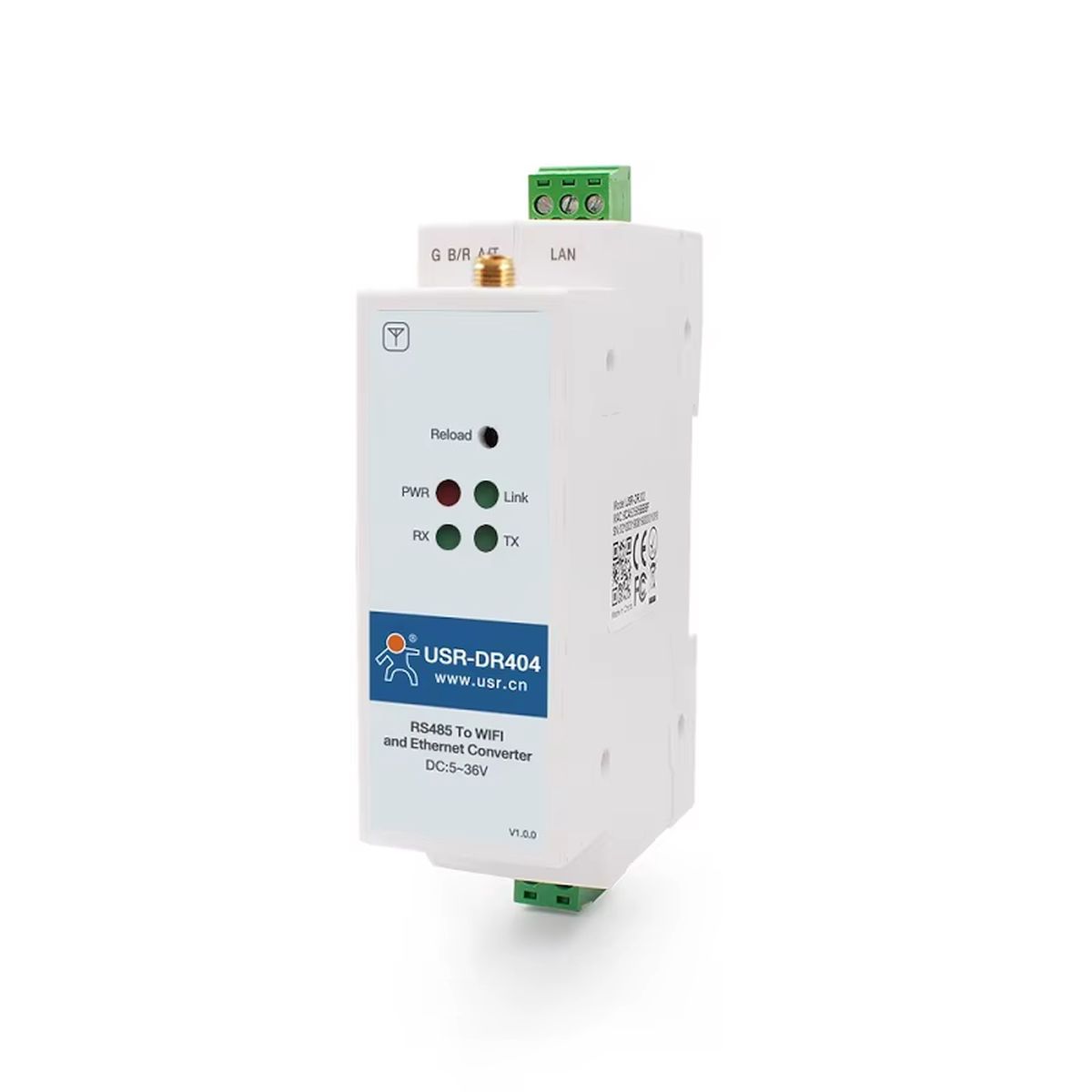

A soros oldalon az USR-DR404 RS485 A/B vezetékezéssel kapcsolódik a terepi eszközhöz. A hálózati oldalon használható WiFi kapcsolattal vagy RJ45 Ethernet porton keresztül. A készülék webes felületen vagy AT parancsokkal állítható, ezért beépítés előtt érdemes eldönteni, hogy helyi webes konfigurálást, soros AT beállítást vagy későbbi távoli módosítást szeretnél.

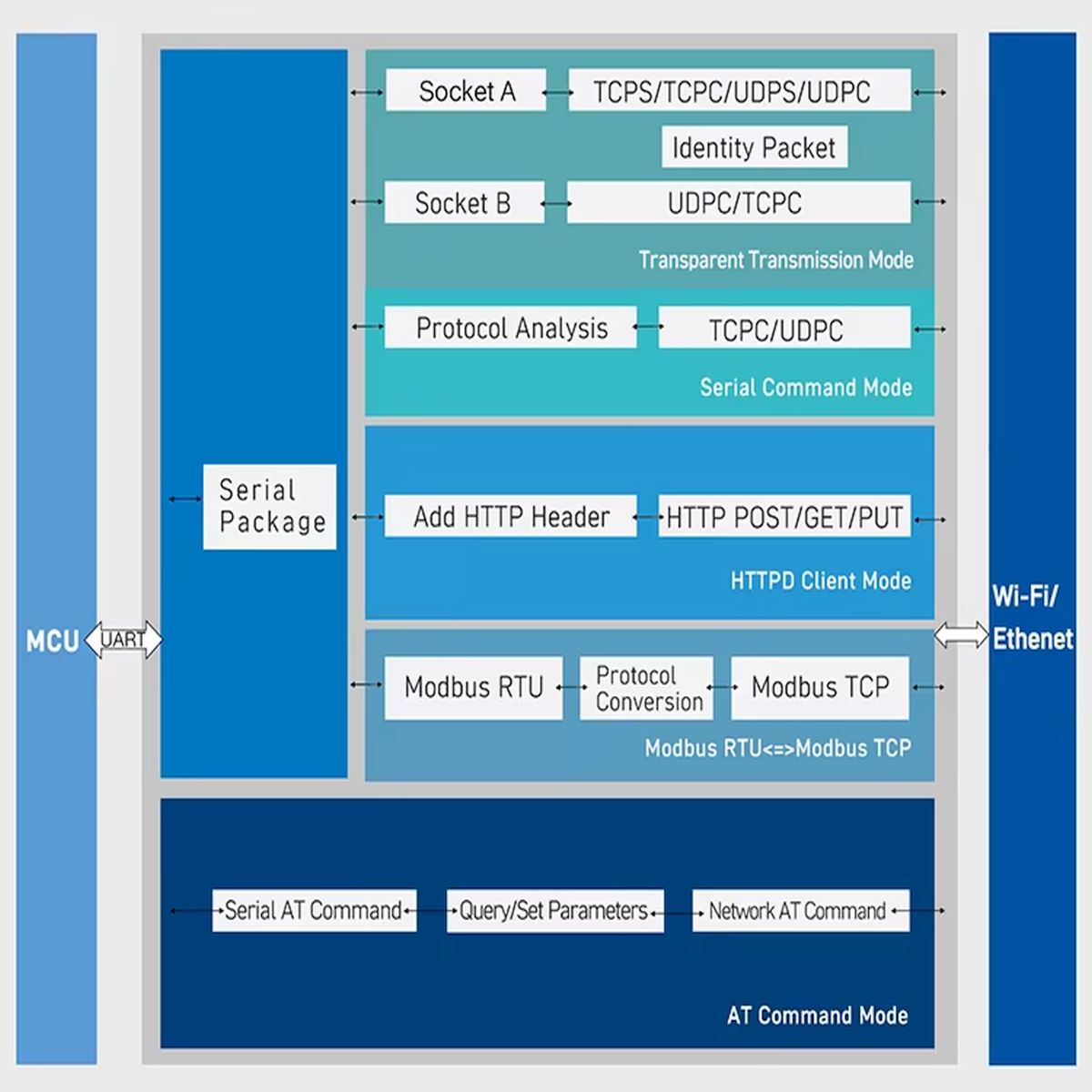

Átlátszó adatátviteli módban a készülék nem értelmezi a soros adatot, csak továbbítja a soros és hálózati oldal között. Modbus módban Modbus TCP – Modbus RTU átalakítást végez, de Modbus ASCII-hoz nem ez a megfelelő irány. HTTPD Client módban GET, POST vagy PUT jellegű kérésekre állítható, ha a soros adatot HTTP-alapú szerver felé kell továbbítani.

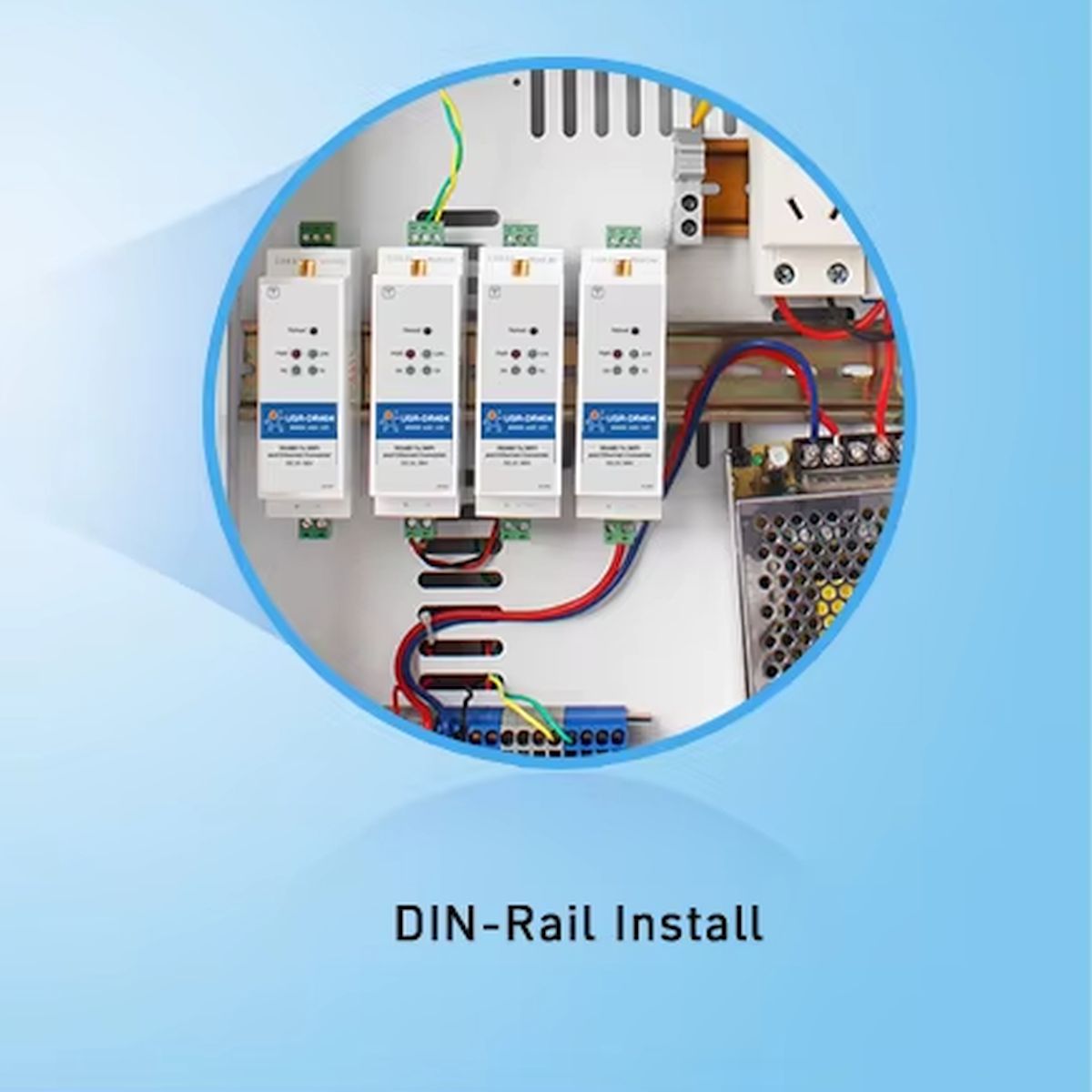

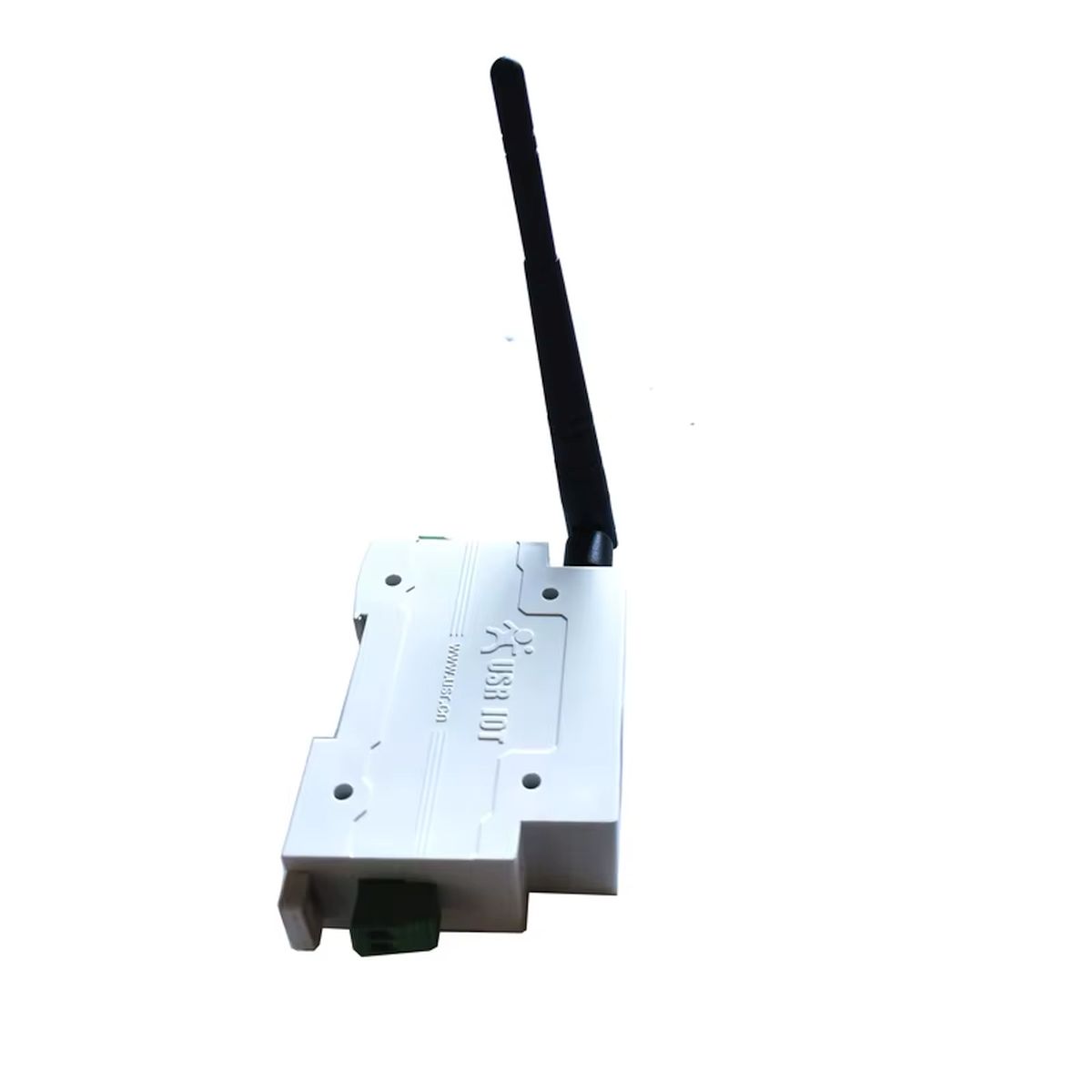

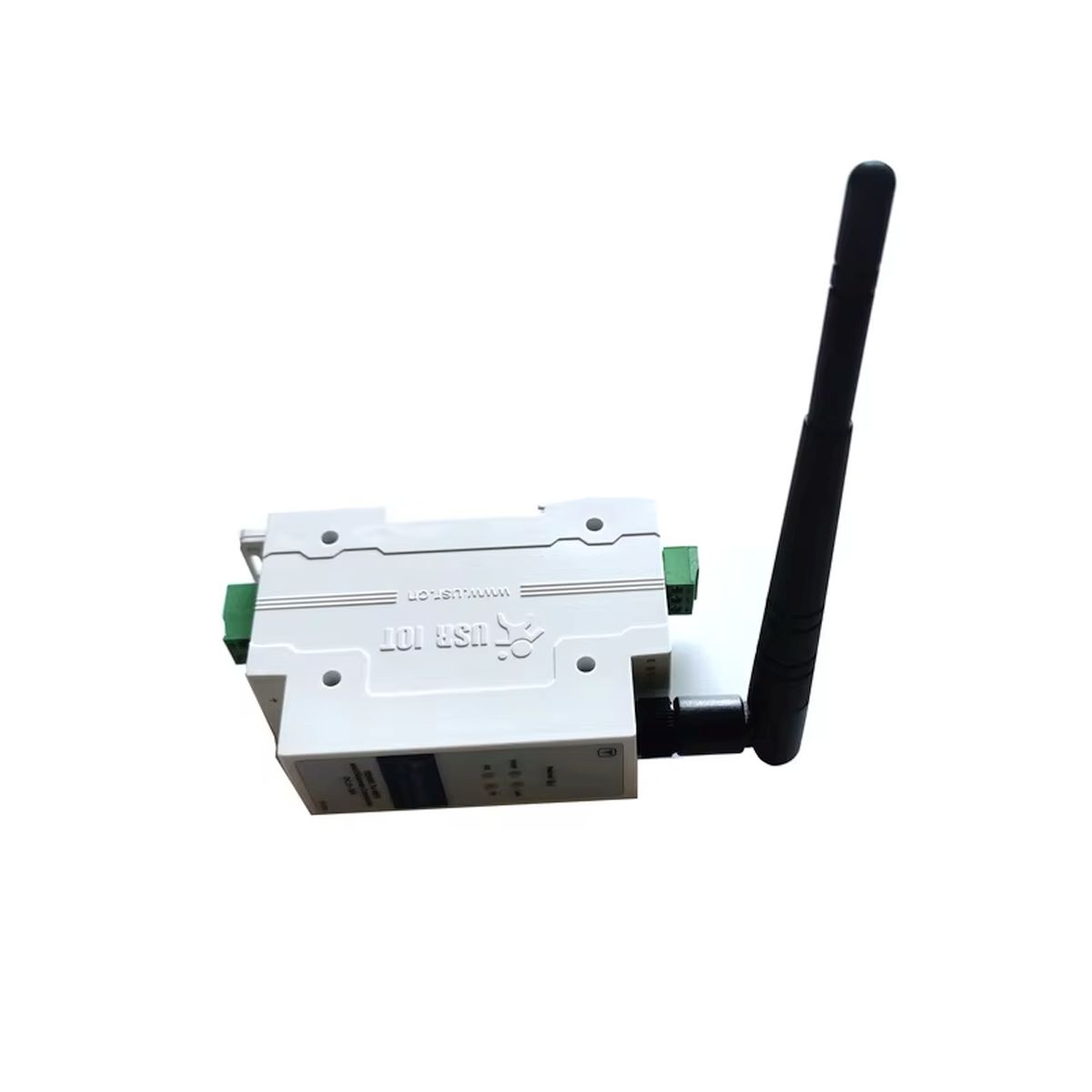

A tápellátás DC 5 – 36 V tartományból adható, sorkapcsos bekötéssel. A DIN-sínes kialakítás miatt vezérlőszekrényben, adatgyűjtő dobozban vagy gépészeti szekrényben rendezettebben szerelhető, mint egy paneles modul.
Felhasználási példák
- RS485 Modbus RTU fogyasztásmérő adatainak továbbítása Modbus TCP rendszer felé.
- Hőmérséklet-, páratartalom- vagy talajszenzor adatainak WiFi hálózatra vitele.
- PLC-hez kapcsolódó RS485 periféria távoli lekérdezése TCP Client vagy TCP Server módban.
- Régebbi soros adatgyűjtő bekötése olyan helyen, ahol új Ethernet kábel húzása nehéz.
- Helyi karbantartói WiFi hozzáférés biztosítása AP módban terepi beállításhoz.
- RS485 buszon érkező adatok továbbítása HTTPD Client módban szerver felé.
- SCADA vagy felügyeleti szoftver összekötése Modbus TCP – RTU átjárón keresztül.
Kompatibilitás és beüzemelés
A USR-DR404 akkor illeszthető jól a rendszerbe, ha a soros eszköz RS485 kommunikációja ismert, és a hálózati oldal szerepe is előre tisztázott. Modbus RTU eszköznél külön előny, hogy Modbus TCP – RTU mód is választható. Saját protokollnál inkább az átlátszó TCP/UDP továbbítás a kiindulópont.
Első beállításnál a készülék alapértelmezett IP címe 10.10.100.254, a gyári belépési név és jelszó admin/admin. A soros paramétereket mindig a terepi eszközhöz kell igazítani, nem a PC-n megszokott alapbeállításhoz.
| Mire figyelj? | Mit okoz? |
|---|---|
| Az RS485 A/B vezeték sorrendje egyezik? | Felcserélve nincs értelmezhető adat, még akkor sem, ha a készülék hálózaton elérhető. |
| A baud rate, paritás, adatbit és stopbit azonos? | Eltérésnél torz vagy hiányos keretek jelennek meg. |
| TCP Server vagy TCP Client szerep kell? | Rossz szerepnél két végpont is kapcsolatot várhat, vagy mindkettő kapcsolódni próbál. |
| Modbus RTU – TCP átjáró mód kell? | Átlátszó módban a Modbus TCP kliens nem feltétlenül kap megfelelő RTU átalakítást. |
| A WiFi hálózat 2.4 GHz-es? | 5 GHz-only hálózatra a készülék nem illeszkedik. |
| Fix IP vagy DHCP szükséges? | Rossz címzésnél a felügyeleti szoftver nem találja meg az eszközt. |
| AP+STA módban a STA oldal tényleg csatlakozik? | Ha folyamatosan hálózatot keres, az AP oldali adatforgalmat is zavarhatja. |
Döntés előtt ellenőrizendő adatok
- A terepi eszköz RS485 kétvezetékes kapcsolaton kommunikál-e.
- A szükséges soros sebesség belefér-e a 300 – 230400 bps tartományba.
- A felügyeleti rendszer TCP, UDP, HTTPD Client vagy Modbus TCP oldalt vár-e.
- Egyetlen RS485 csatorna elegendő-e, vagy több független soros port kell.
- A telepítési helyen van-e stabil 2.4 GHz-es WiFi vagy inkább Ethernetet kell használni.
- A beépítési környezet hőmérséklete belefér-e a -40 – 85 Celsius fok tartományba.
- Kell-e helyi karbantartói hozzáférés AP módban, vagy csak meglévő hálózatra kapcsolódó STA mód lesz használva.
- A tényleges csomagtartalom és az antennacsatlakozó a raktári tételnél ellenőrzött-e: !!!
Használati korlátok – mikor ne ezt válaszd?
- Ne ezt válaszd, ha RS232 vagy RS422 eszközt kell illeszteni külön RS485 átalakítás nélkül.
- Ne ezt válaszd, ha több egymástól független soros port kell egy készülékben.
- Ne ezt válaszd, ha a projekt csak 5 GHz-es WiFi hálózatot enged használni.
- Ne ezt válaszd, ha Modbus ASCII átalakításra van szükség.
- Ne ezt válaszd, ha a rendszerben galvanikusan különösen érzékeny RS485 oldal van, és a leválasztási adat kézi ellenőrzése nélkül nem engedhető a beépítés.
- Ne ezt válaszd, ha teljesen kész, előre felparaméterezett ipari gateway-t vársz helyszíni hálózati beállítás nélkül.
Műhelymegfigyelés
RS485 – hálózati átjáróknál a legtöbb hibakeresési idő nem a készülék “láthatóságán”, hanem a két oldal szerepének félreértésén megy el. Ha a webfelület elérhető, attól az RS485 kommunikáció még nincs kész. Először helyi RS485 teszttel érdemes ellenőrizni a mérőt vagy vezérlőt, utána állítani a soros paramétereket, és csak ezután kiválasztani a TCP/UDP vagy Modbus működési módot.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméktípus: | RS485 – WiFi/Ethernet soros eszközszerver |
| Típuskód: | USR-DR404 |
| Gyártó: | USR IOT / PUSR |
| Soros interfész: | 1 x RS485 |
| RS485 sebesség: | 300 – 230400 bps |
| Ethernet (LAN): | 1 x RJ45, 10/100 Mbps (vezetékes) |
| WiFi szabvány: | 802.11b/g/n |
| WiFi frekvencia: | 2.4 GHz tartomány |
| Hálózati módok: | AP, STA, AP+STA |
| Ethernet módok: | LAN/WAN, router, bridge jellegű használat |
| Biztonság: | WPA-PSK, WPA2-PSK |
| Titkosítás: | TKIP/AES |
| Adatátviteli módok: | Transparent, serial command, HTTPD Client, Modbus TCP – Modbus RTU, AT command |
| Hálózati protokollok: | TCP, UDP, ARP, ICMP, DHCP, DNS, HTTP |
| Max. TCP kliens TCP Server módban: | 24 |
| Beállítás: | Webfelület, AT parancs |
| Alap IP: | 10.10.100.254 |
| Alap belépés: | admin/admin |
| Tápfeszültség: | DC 5 – 36 V |
| Üzemi hőmérséklet: | -40 – 85 Celsius fok |
| Tárolási hőmérséklet: | -40 – 125 Celsius fok |

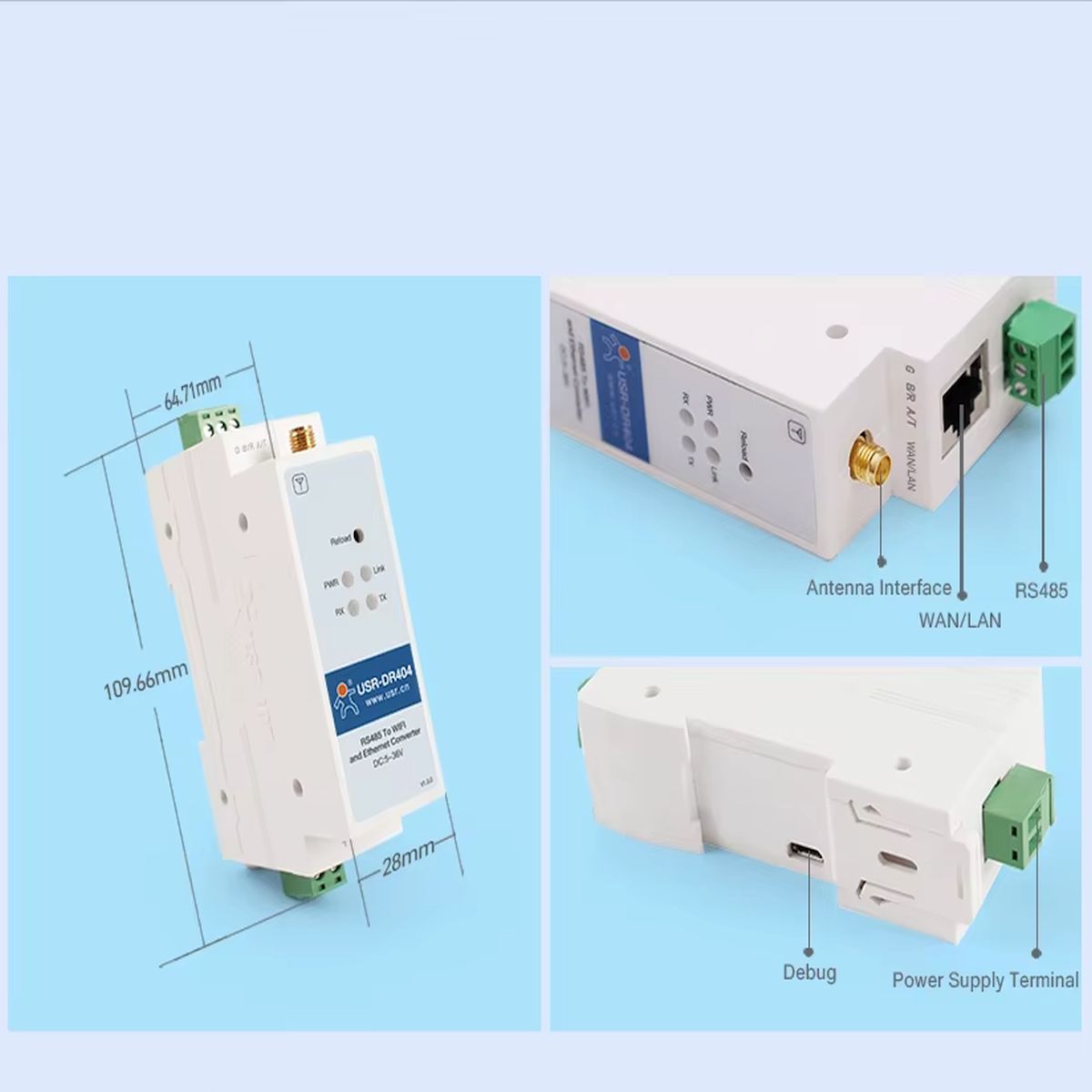

| Méret: | 109.66 x 28 x 64.71 mm |
| Szerelés: | DIN-sínes kialakítás |
Dokumentáció
- USR-DR404 hivatalos termékoldal PUSR

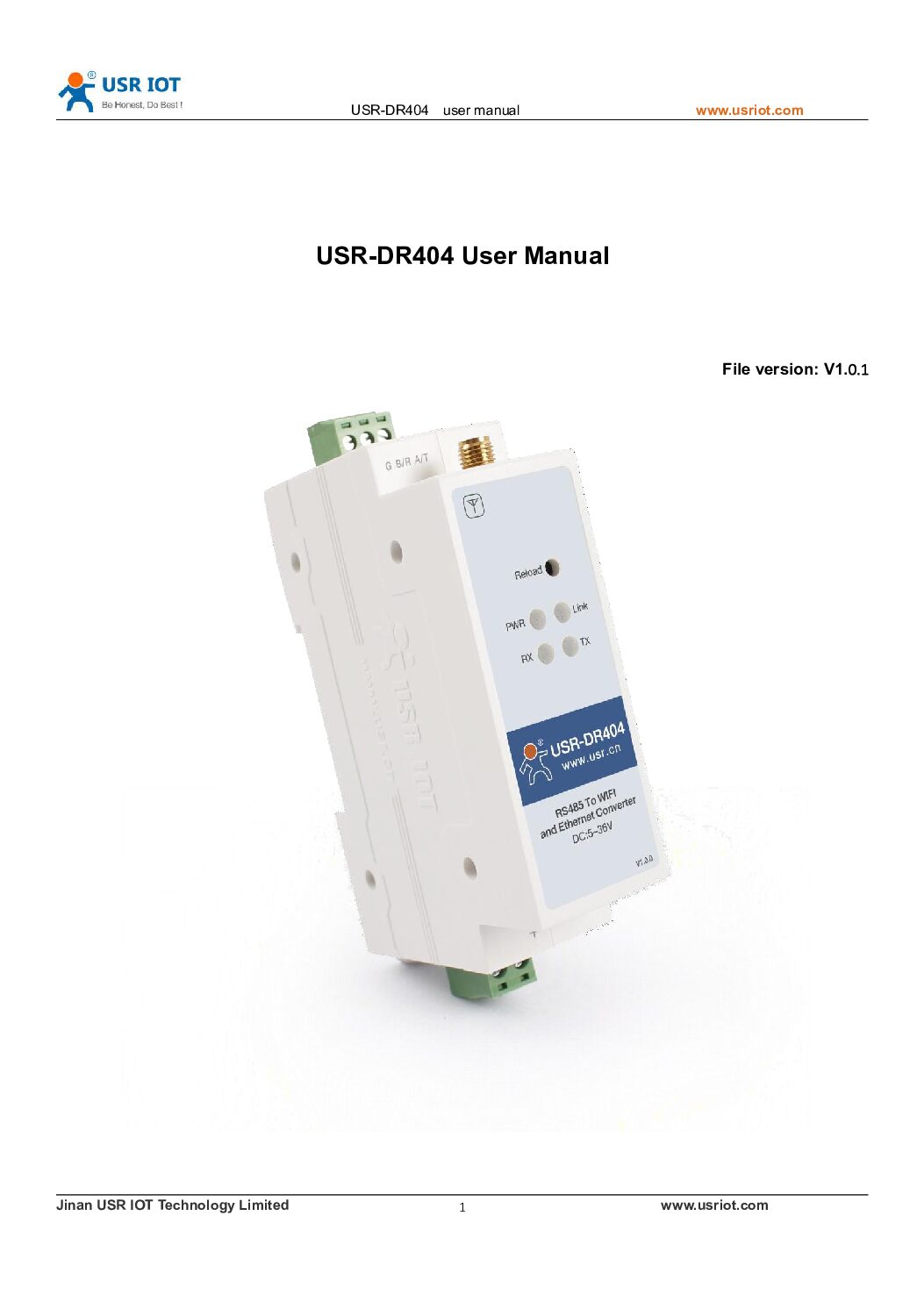

- USR-DR404 User Manual PUSR
- USR-DR404 Quick Start Guide PUSR
- STA Mode Test Manual for USR-DR404 PUSR
- User Manual (angol) – USR-DR404
Csomag
- 1x USR-DR404 RS485 – WiFi/Ethernet eszközszerver
- 1x WiFi antenna
