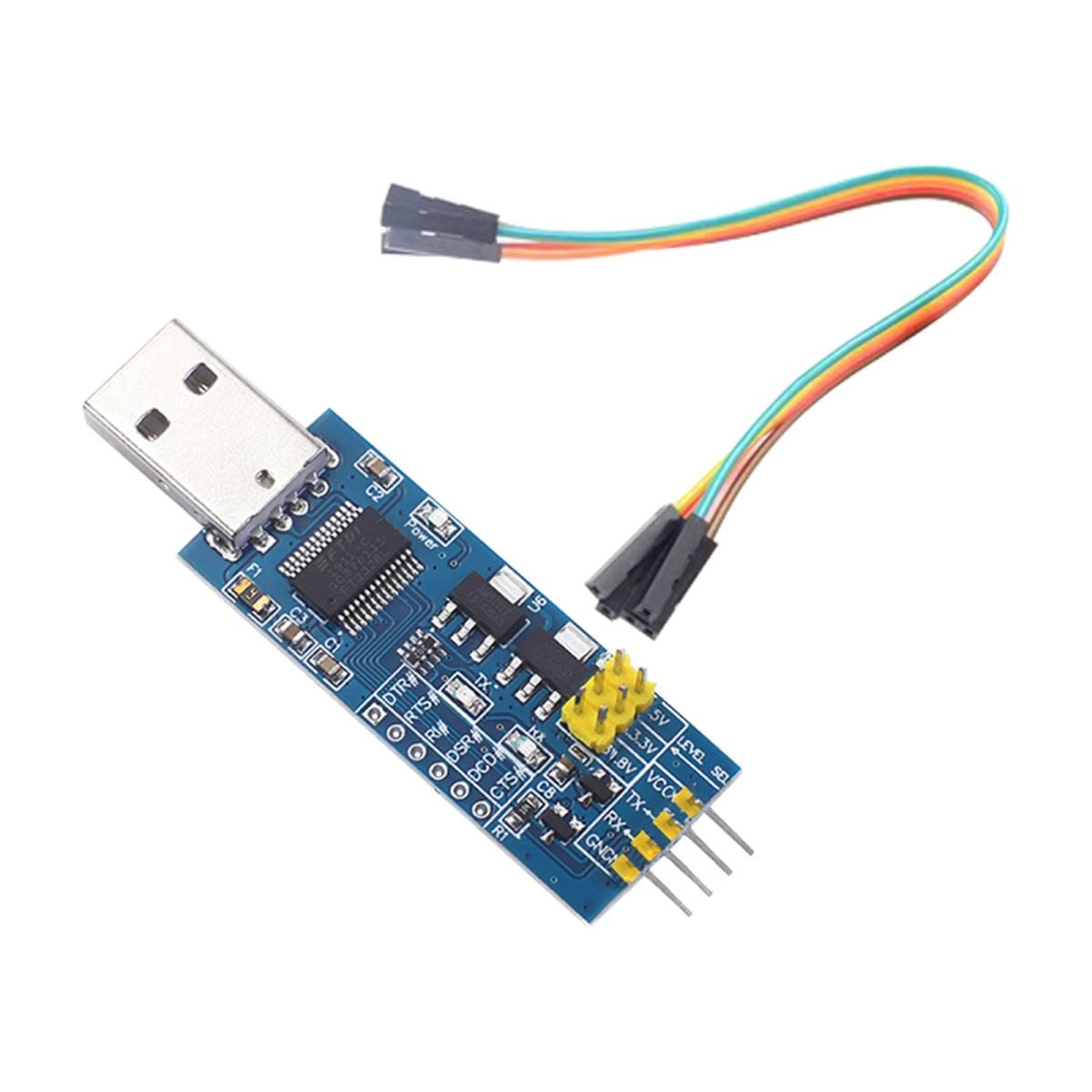

Leírás
A USB-TTL soros átalakító modul arra való, hogy egy számítógép USB portját TTL szintű UART soros kapcsolattá alakítsa. Ilyen adapterre akkor van szükség, amikor egy mikrokontroller, fejlesztőpanel, szenzormodul vagy beágyazott eszköz nem közvetlen USB-s programozást ad, hanem TX, RX, Vcc és GND kivezetésen keresztül kommunikál.
A USB-TTL soros átalakító modul tipikan az asztali fejlesztés és hibakeresés: soros terminálkapcsolat, bootloaderes programozás, firmware feltöltés, naplóüzenetek olvasása, UART-parancsok tesztelése. A lényeg nem a kábel, hanem a helyes jelszint és a közös földpont.
A döntő műszaki kérdés a TTL logikai szint. A modul 1.8 V, 3.3 V és 5 V kimeneti szintet ismer. Ez a különlegessége, mert az újabb kisfeszültségű eszközök esetén az illesztő ritkaságszámba megy!
Hol használd?
A USB-TTL soros átalakító modul a PC és a céláramkör közé kerül. A számítógép oldalán USB-eszközként jelenik meg, a céláramkör oldalán pedig TX, RX, GND és Vcc vonalakon át kommunikál.
Egy mondatban: a USB-TTL soros átalakító modul USB és TTL UART közti illesztő, mikrokontrolleres fejlesztéshez, programozáshoz és soros hibakereséshez.
A használatnál nem elég a négy vezeték mechanikus összekötése. A célpanel logikai szintje, a földelés, a TX/RX iránya és a tápellátási szerep határozza meg, hogy a kapcsolat működik-e, vagy a célpanel bemenete túlterhelést kap.
Így működik a gyakorlatban
A USB-TTL soros átalakító modul a számítógép USB oldaláról soros adatkapcsolatot hoz létre. A céláramkör TX lába az adapter RX lábára, a céláramkör RX lába az adapter TX lábára kerül. A GND közösítése kötelező része a kapcsolatnak.
A Vcc kivezetés nem általános tápegység. Kis fogyasztású céláramköröknél használható lehet, de a megengedett áramterhelés ennél a termékváltozatnál ne haladja meg a 300mA-t. Nagyobb fogyasztású panelt, rádiós modult, relés modult vagy motoros elektronikát külön tápról kell ellátni.
A soros kapcsolat működéséhez az átviteli sebességnek, adatbiteknek, paritásnak és stopbitnek egyeznie kell a célrendszer beállításával. A leggyakoribb műhelyhiba nem maga az adapter, hanem a felcserélt TX/RX, a hiányzó GND vagy az 5 V-os logikai szint 3.3 V-os bemenetre kötése.
Milyen helyzetekben érdemes használni?
A USB-TTL soros átalakító modul használható:
- Arduino-kompatibilis célpanel soros terminálos kommunikációjához.
- ESP8266 vagy ESP32 alapú panel UART-os programozási és hibakeresési feladatainál, ha a célpanel ezt a bekötést igényli.
- STM32 vagy más mikrokontroller bootloaderes soros feltöltéséhez.
- UART kimenetű szenzormodulok PC-s tesztelésére.
- beágyazott eszközök diagnosztikai konzoljának olvasására.
- fejlesztés közbeni naplóüzenetek megjelenítésére soros terminálprogramban.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| A céláramkör 1.8 V, 3.3 V vagy 5 V TTL szintet használ? | Rossz szintválasztásnál a kommunikáció hibás lesz, vagy a céláramkör bemenete sérülhet. |
| A TX és RX vezetékek keresztezve vannak? | Azonos nevű lábak összekötésekor a két eszköz nem hallja egymást. |
| A GND közösítve van? | Közös földpont nélkül a jelszintek nem lesznek értelmezhetőek. |
| A Vcc kivezetésről kap tápot a célpanel? | A túl nagy terhelés instabil USB-kapcsolatot vagy feszültségesést okozhat. |
| A soros port beállítása egyezik a célrendszerrel? | Eltérő baud rate vagy keretformátum esetén értelmezhetetlen karakterek jelennek meg. |
| A célpanel automatikus resetet igényel? | DTR/RTS vezérlés nélkül egyes panelek kézi resetet vagy boot mód választást igényelnek. |
Döntés előtt tisztázandó adatok
A USB-TTL soros átalakító modul kiválasztásánál a következő paraméterek döntenek:
- A céláramkör logikai szintje: 1.8 V, 3.3 V vagy 5 V.
- A szükséges kivezetések: TX, RX, GND, Vcc, valamint DTR/RTS/CTS igény.
- A használt operációs rendszer és a szükséges driver.
- A célpanel tápigénye, ha az adapter Vcc kivezetése is szerepet kap.
- A csatlakozó fizikai kiosztása és a kábelezés módja.
- A használt soros sebesség és a célprogramozó szoftver elvárása.
Amikor nem ez lesz a jó megoldás
Ne ezt válaszd, ha :
- RS232 szintű, DB9 csatlakozós soros porthoz kell illesztő.
- RS485 vagy RS422 differenciális buszhoz kell átalakító.
- a célpanel nagyobb áramú tápellátását is az adapterről szeretnéd megoldani.
- galvanikusan leválasztott ipari kommunikációra van szükség.
- a célrendszer automatikus resetet igényel, de a szükséges vezérlővonalak ezen a változaton nem elérhetők.
- a chiphez kötött, meghatározott driver-kompatibilitás kötelező, és a chip típusa nincs rögzítve.
Egy apró tipp a gyakorlatból
Soros hibakeresésnél először csak a GND, TX és RX vezetékeket kösd be, a célpanelt pedig a saját stabil tápjáról járasd. Így gyorsan elválasztható, hogy kommunikációs hiba van, vagy az USB-adapter Vcc kimenetére tett túl nagy terhelés borítja meg a rendszert.

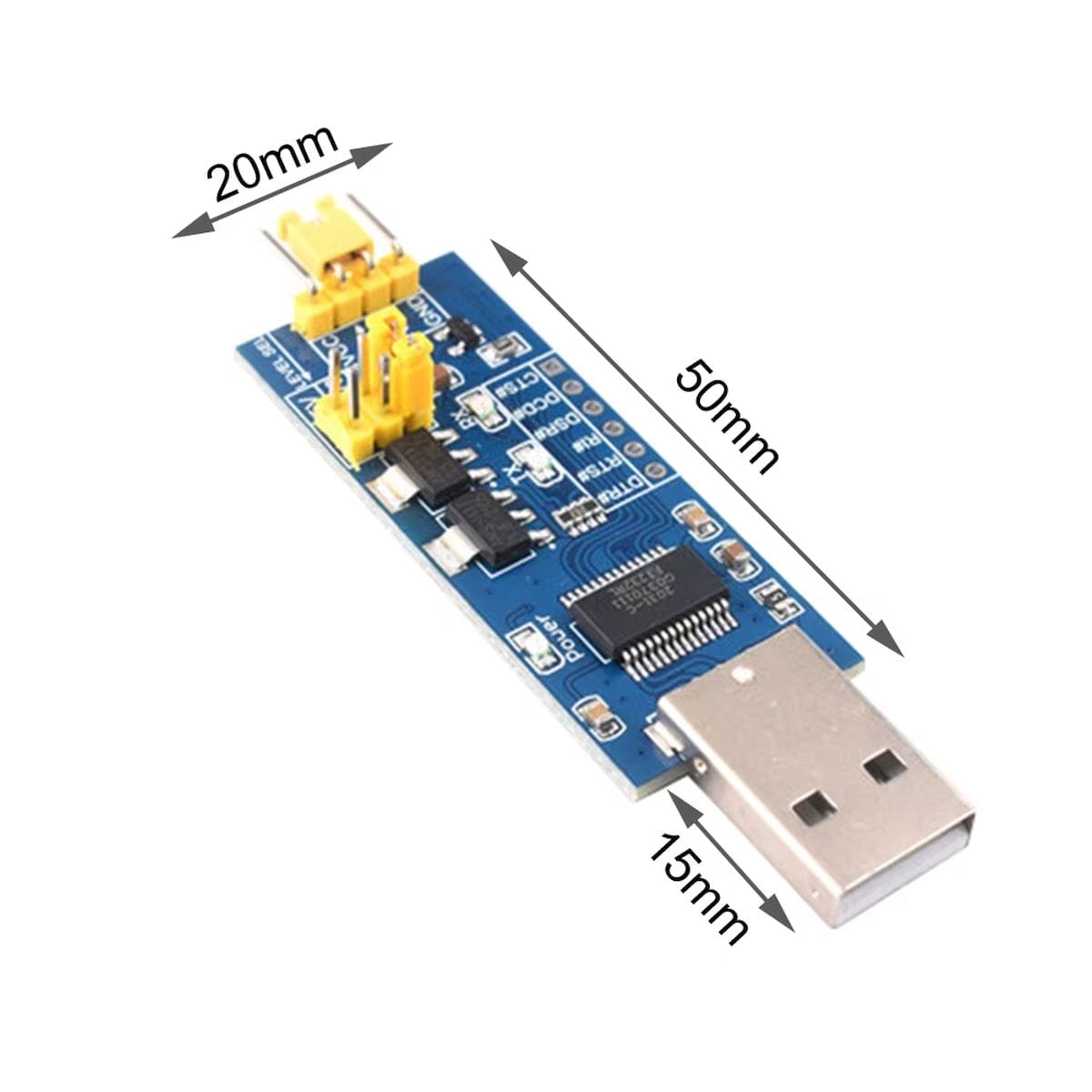

Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméktípus: | USB – TTL UART soros átalakító |
| Funkció: | PC USB port és TTL UART eszköz közti adatkapcsolat |
| Kommunikáció: | USB – TTL UART |

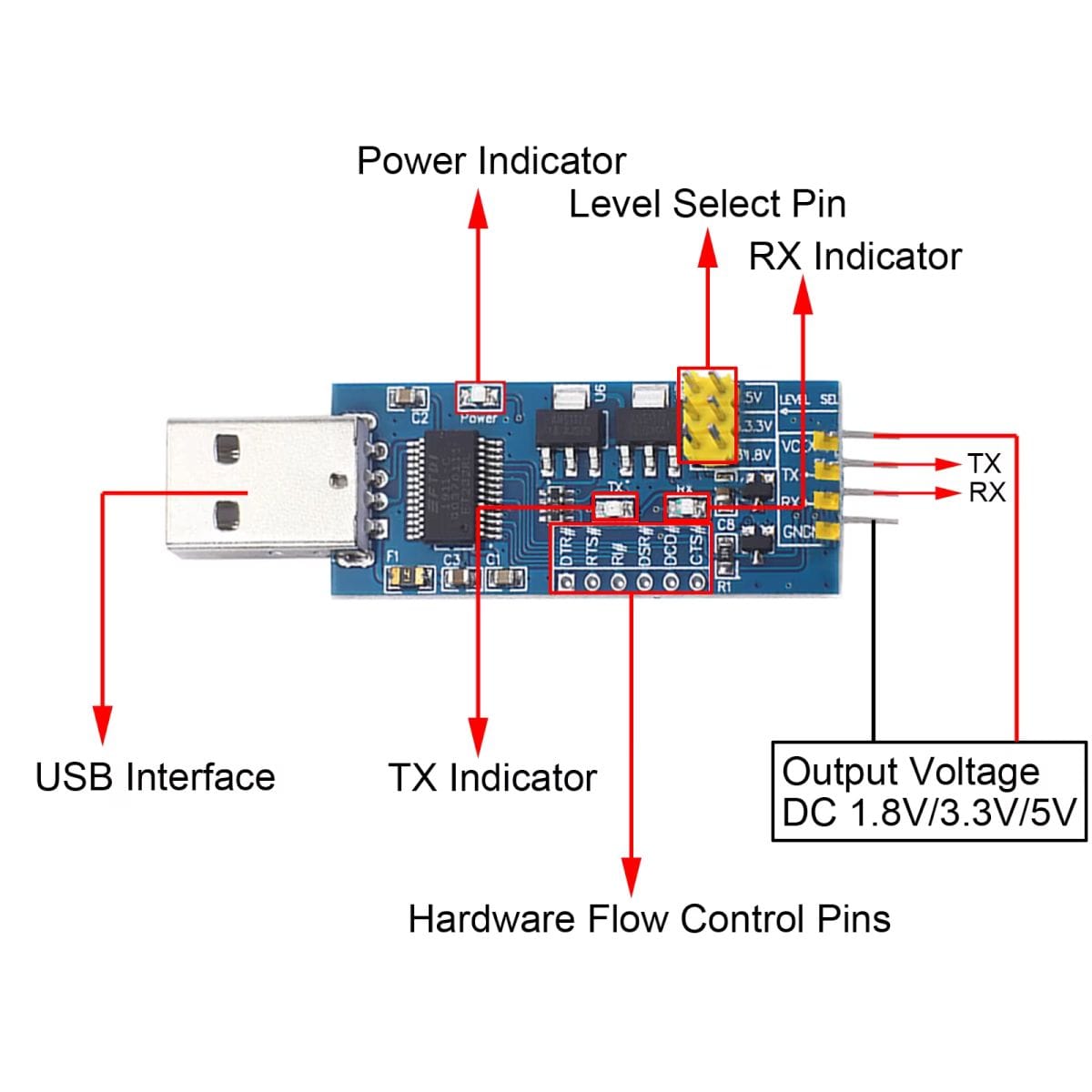

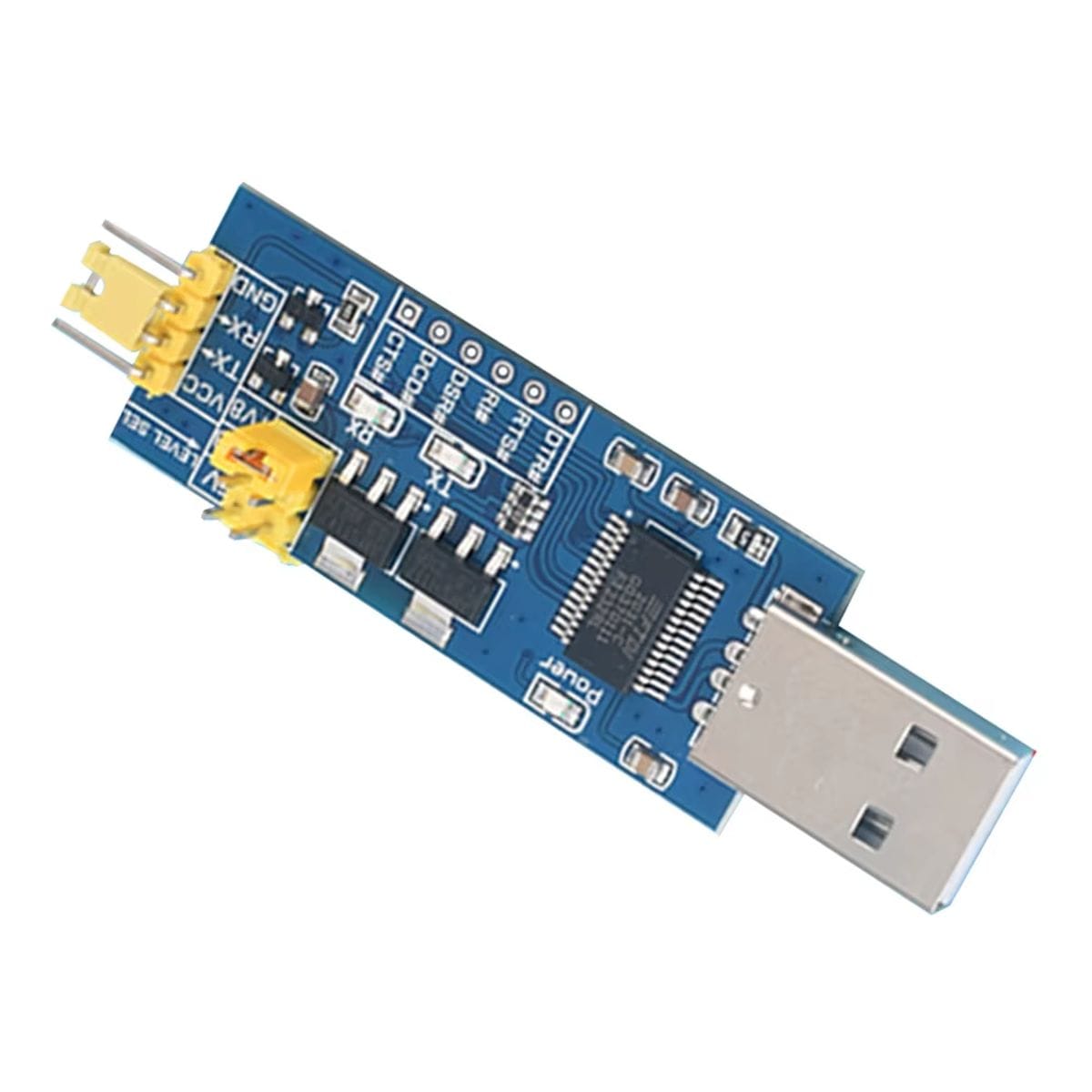

| Kivezetések: | Vcc, TX, RX, GND |

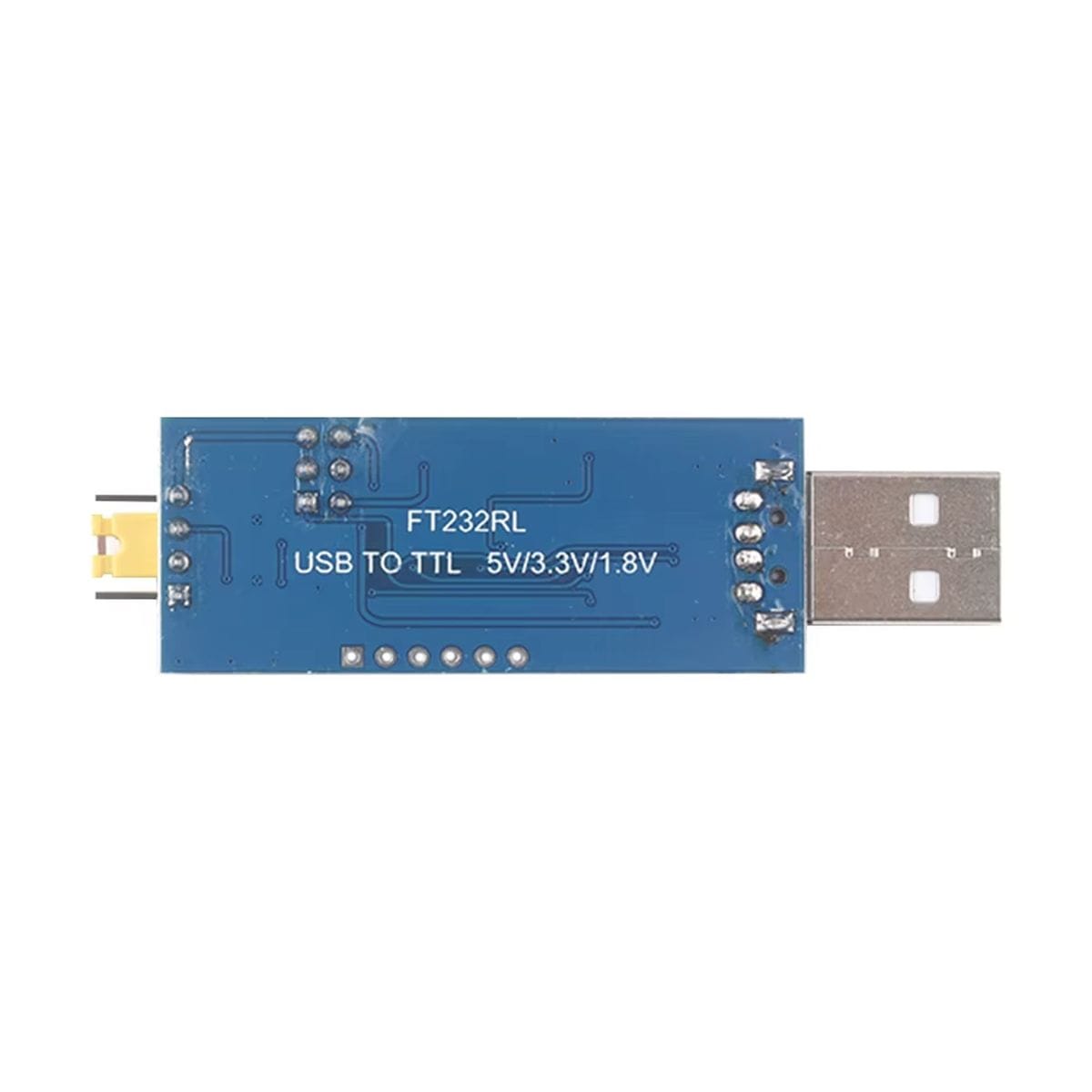

| Választható kimeneti/logikai szint: | 1.8 V / 3.3 V / 5 V |
| USB csatlakozó: | USB-A |
| USB-soros chip: | FT232RL (FTDI) |
Dokumentáció

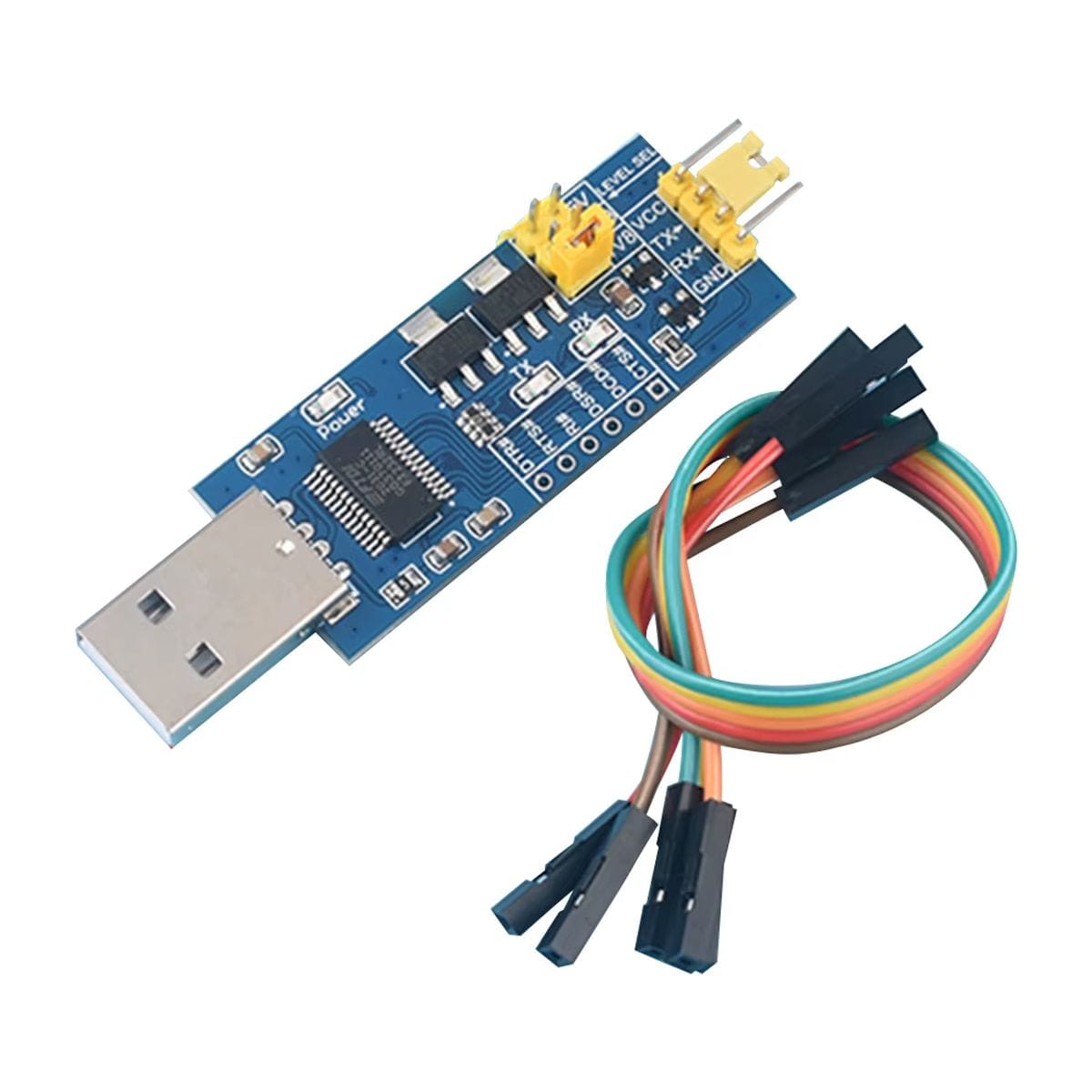

Csomag
- 1x USB-TTL soros átalakító modul
- 1x dupont kábel
