Leírás
Egy WiFi antennánál könnyű abba a hibába belefutni, hogy megnézzük a frekvenciát, aztán már tekerjük is fel a csatlakozóra. Pedig ennél a WiFi antenna – SMA female/SMA anya; 2,4 GHz; 3 dBi; 5 cm változatnál legalább annyira fontos az SMA csatlakozó kivitele, mint maga a 2,4 GHz.

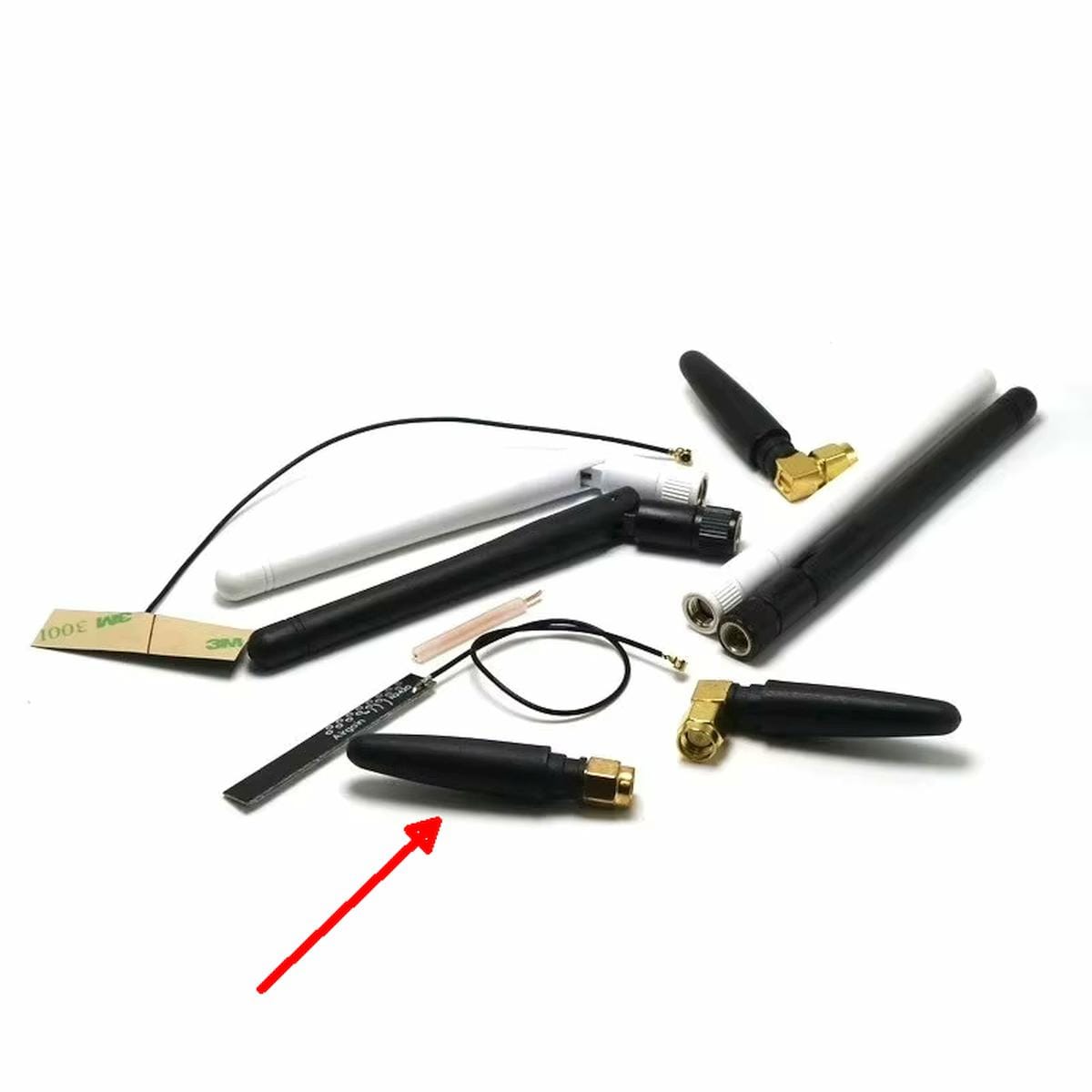

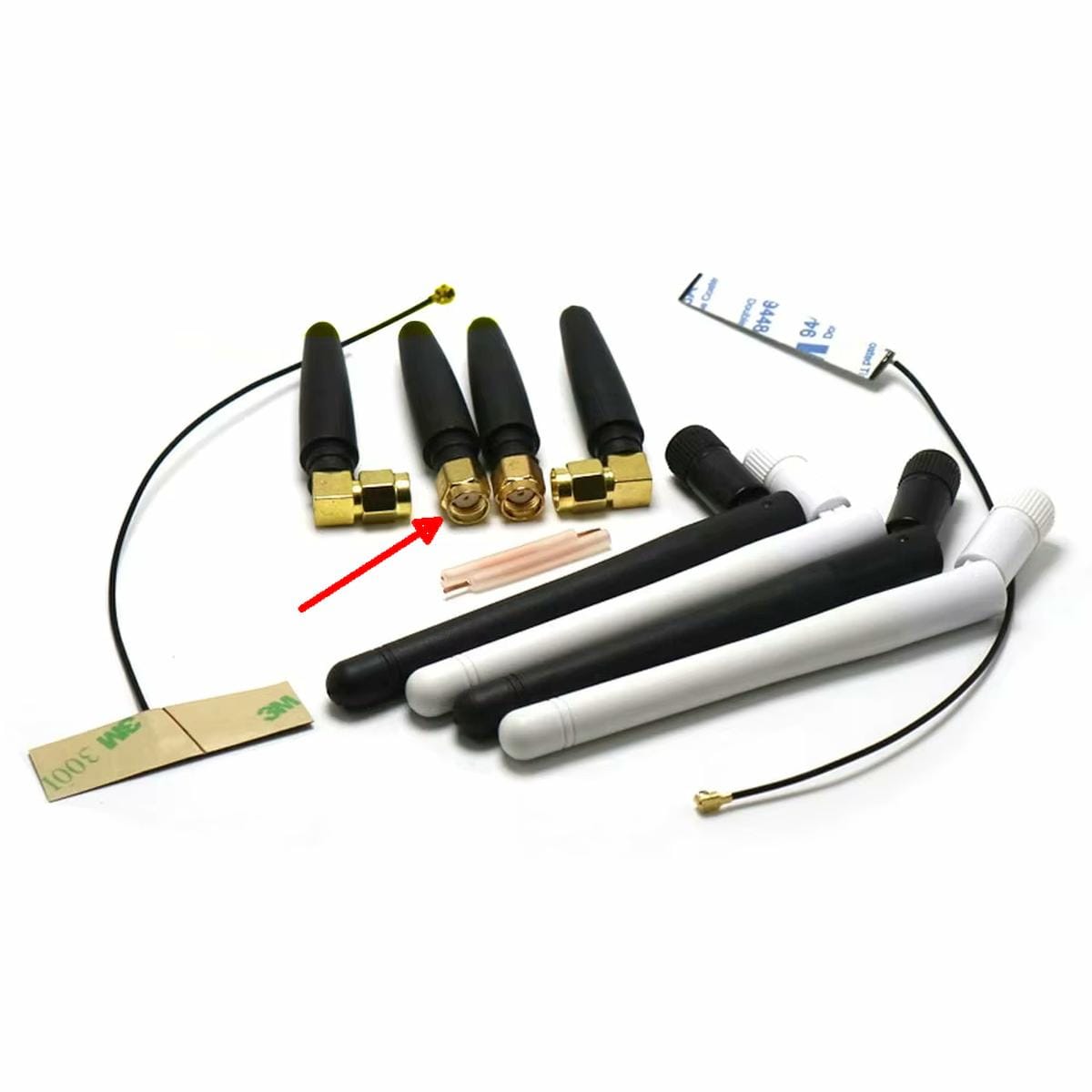

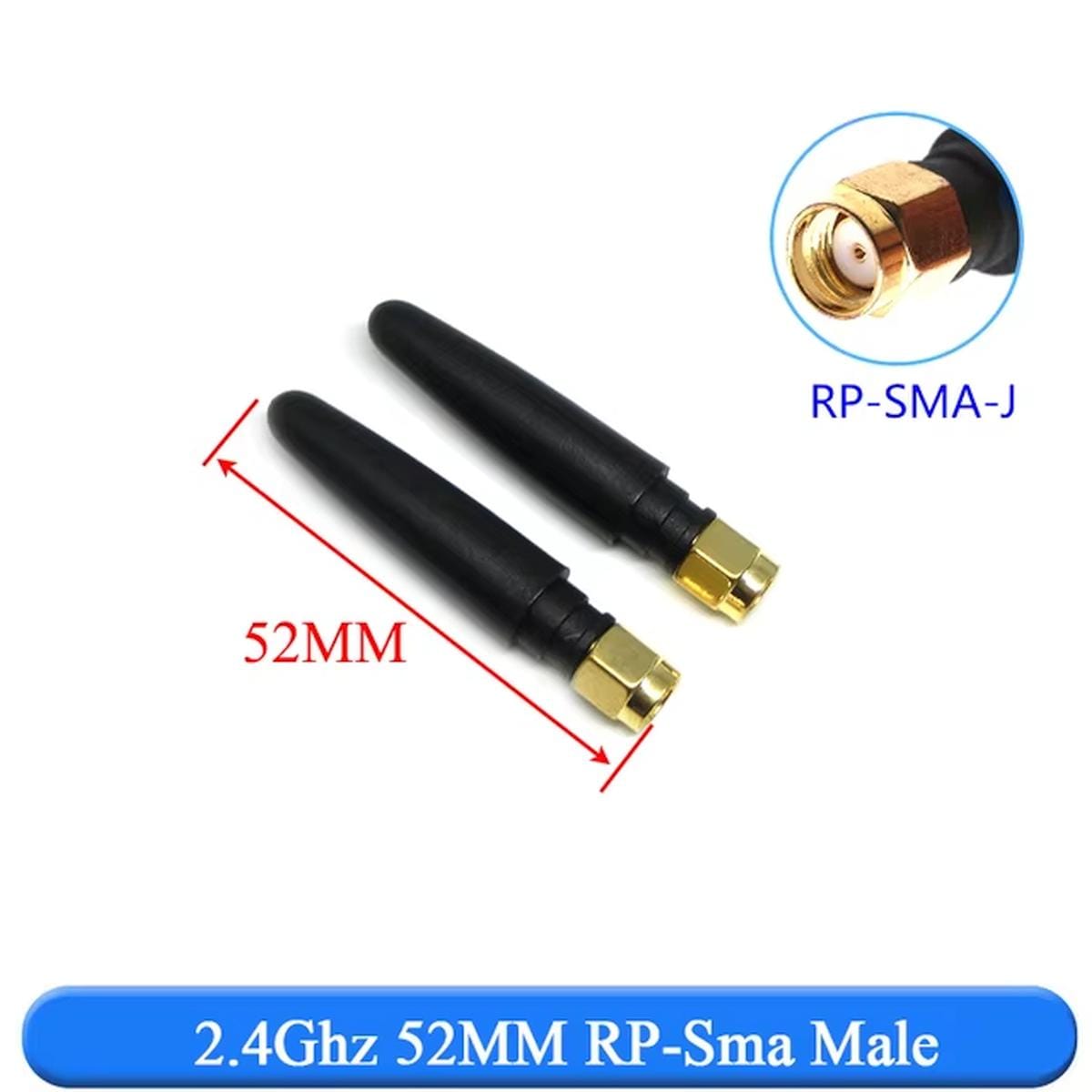

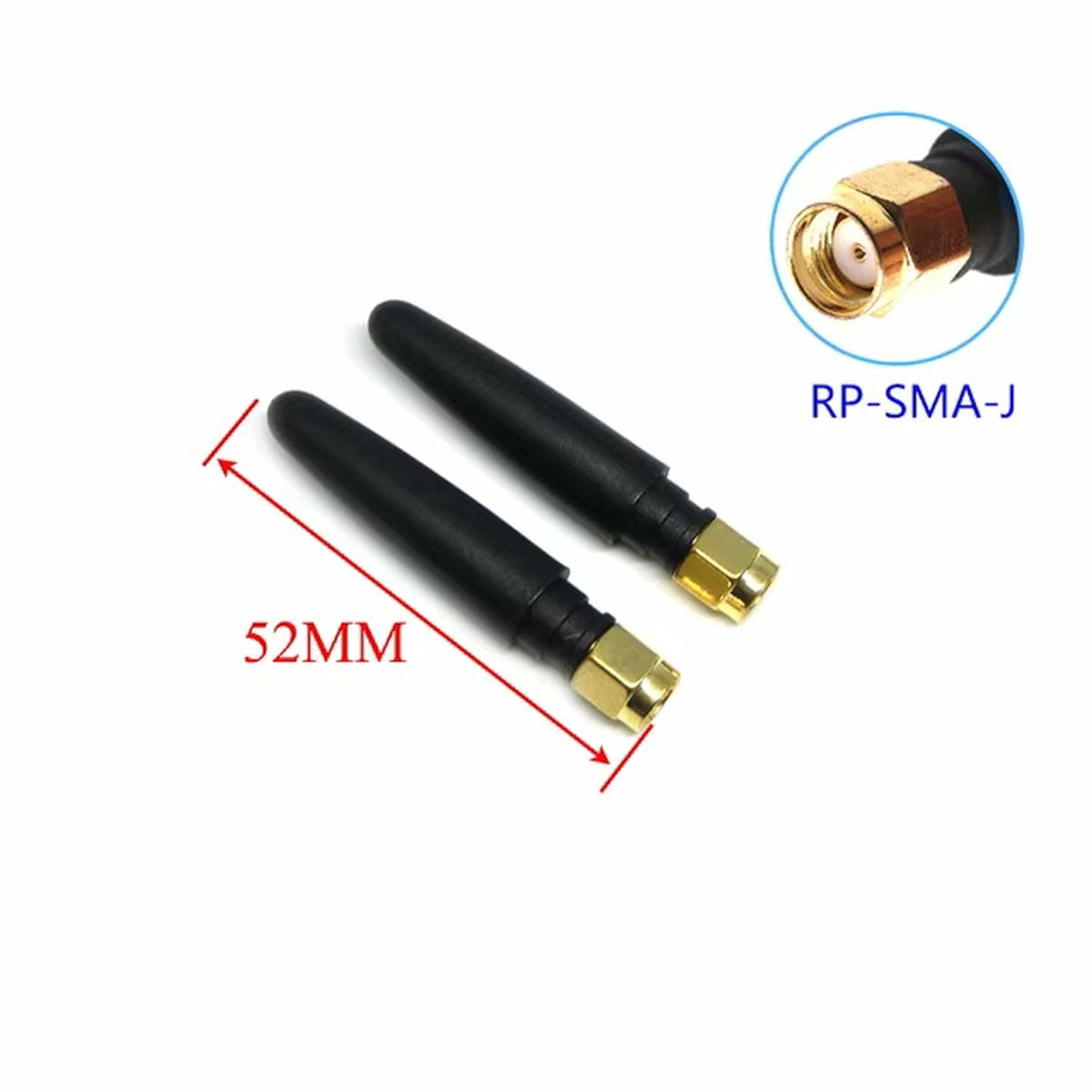

Ez egy 5 cm hosszú, 2,4 GHz-es külső antenna, 3 dBi megadott antennanyereséggel és SMA female – SMA anya csatlakozóval. Kis helyet foglal, ezért jól elfér egy kisebb vezérlődoboz, adatgyűjtő vagy saját építésű WiFi-s készülék mellett is.
A 3 dBi-t viszont ne fordítsuk le rögtön méterekre. Az antennanyereség csak az egyik szereplő a rádiós kapcsolatban. Ugyanaz az antenna egészen másképp viselkedik szabad térben, egy vasbeton fal mögött vagy egy fémdoboz mellé szorítva.
És még egy apróság, ami valójában egyáltalán nem apróság: ezen az antennán SMA female csatlakozó van. Ha az eszköz más SMA-változatot, RP-SMA-t vagy közvetlenül u.FL/IPEX csatlakozást használ, akkor nem elég annyit mondani, hogy “WiFi antenna, jó lesz hozzá”. A teljes RF csatlakozási láncnak passzolnia kell.
Hol van a helye a rendszerben?
Képzeljünk el egy ESP32-es adatgyűjtőt, amit már nem próbapanelen használunk, hanem bekerül egy dobozba. A WiFi-rész működik, viszont az antennát szeretnénk a dobozon kívülre vinni. Itt válik fontossá, hogyan jut el a rádiófrekvenciás jel a paneltől az antennáig.
Ha a panel külső antennás kivitelű, az RF út gyakran így néz ki: panelcsatlakozó, pigtail, SMA átvezetés, majd maga az antenna. A WiFi antenna – SMA female/SMA anya; 2,4 GHz; 3 dBi; 5 cm ennek a láncnak az antennaoldali eleme lehet.
Ha viszont a fejlesztőpanelen csak beépített NYÁK-antenna van, attól még nem keletkezik külső antennacsatlakozás, hogy szeretnénk egy antennát rákötni. Ilyenkor más panelváltozat vagy más RF kialakítás kell.
Mi történik használat közben?
Az antenna passzív alkatrész. Nincs rajta VCC, GND, UART vagy beállítógomb, és külön tápellátást sem kér. A rádiófrekvenciás energia a koaxiális csatlakozáson keresztül jut el hozzá.
A 2,4 GHz meghatározza azt a rádiós tartományt, amelyhez ezt a változatot használjuk. A 3 dBi pedig az antenna megadott nyeresége. Ez nem egy “hatótáv növelő szám”, amit egyszerűen hozzá lehet adni néhány méterhez – a teljes rádiós rendszer együtt adja a végeredményt.
Az 5 cm-es hossz inkább a beépítéskor érezhető. Egy kompakt vezérlőnél nem lóg ki húsz centis antenna a doboz mellől, és a szomszédos csatlakozókat is könnyebb hozzáférhetően hagyni.
Hol használható?
- Külső antennacsatlakozással kialakított 2,4 GHz-es WiFi vezérlőnél.
- ESP32 vagy ESP8266 alapú eszköznél, ha a rádiós kivezetés és a köztes RF kábelezés megfelelő.
- Saját építésű IoT adatgyűjtőben.
- WiFi-s érzékelő vagy távfelügyeleti egység dobozán.
- Fejlesztői és oktatási összeállításban, ahol cserélhető külső antennával dolgozunk.
- Meglévő 2,4 GHz-es antenna cseréjeként, ha a csatlakozó is pontosan megfelel.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Valóban 2,4 GHz-es rendszerhez keresel antennát? | Ehhez a frekvenciasávhoz használható ez a változat. |
| SMA female antenna kell az összeállításhoz? | Csak megfelelő ellenoldali SMA csatlakozóval lesz helyes a kapcsolat. |
| Nem RP-SMA csatlakozó van a készüléken? | Az SMA és RP-SMA nem ugyanaz a csatlakozórendszer. |
| u.FL vagy IPEX van a panelen? | Közé megfelelő RF pigtail vagy átvezetés szükséges. |
| 5 GHz-et is használni szeretnél? | Ehhez más, igazoltan megfelelő frekvenciasávú antenna kell. |
| Van hely az 5 cm-es antennának? | A csatlakozó körül mechanikai helyet is kell hagyni. |
Ezt nézd meg, mielőtt döntesz
Ha csak egy dolgot jegyzel meg, ez legyen az: az antenna és a rádió közötti teljes csatlakozási láncot nézd, ne csak az utolsó csatlakozót.
Egy ESP32 modulon lehet például u.FL/IPEX kivezetés, abból egy rövid koaxiális kábel megy az SMA átvezetőig, és csak utána következik az antenna. Mindegyik elemnek össze kell illenie a következővel. A frekvencia ugyanez a történet villamos oldalról. Ez a változat 2,4 GHz-es. Ha a készülék 5 GHz-et is használ, attól még az SMA menet nem teszi kétsávossá az antennát.
Amikor inkább más típust keress
- Ha 5 GHz-es vagy kétsávos WiFi antennára van szükség, válassz erre megadott antennát.
- Ha RP-SMA csatlakozó van a készüléken, ne kezeld automatikusan kompatibilisként az SMA female antennát.
- Ha a panelen nincs külső antenna számára kialakított RF kivezetés, önmagában ez az antenna nem oldja meg a csatlakoztatást.
- Ha konkrét hatótávolságot kell garantálni, azt nem lehet pusztán a 3 dBi értékből meghatározni.
- Ha irányított antennára vagy igazoltan nagyobb antennanyereségre van szükség, más antennaosztályt keress.
Egy apró tipp a gyakorlatból
Mielőtt antennát rendelsz, rajzold le négy-öt kis dobozzal az RF útvonalat. Modul, csatlakozó, kábel, átvezető, antenna. Írd minden kapcsolat mellé a csatlakozó pontos típusát és nemét. Két perc papíron sokszor megspórol egy újabb rendelést. Rádiótechnikánál ugyanis az, hogy “ránézésre SMA”, még nem elég pontos műszaki meghatározás.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméktípus: | Külső WiFi antenna |
| Frekvencia: | 2,4 GHz |
| Antennanyereség: | 3 dBi |
| Csatlakozó: | SMA female – SMA anya |
| Hossz: | 5 cm |
Dokumentáció
Csomag
- 1 db WiFi antenna – SMA female/SMA anya; 2,4 GHz; 3 dBi; 5 cm
