Leírás

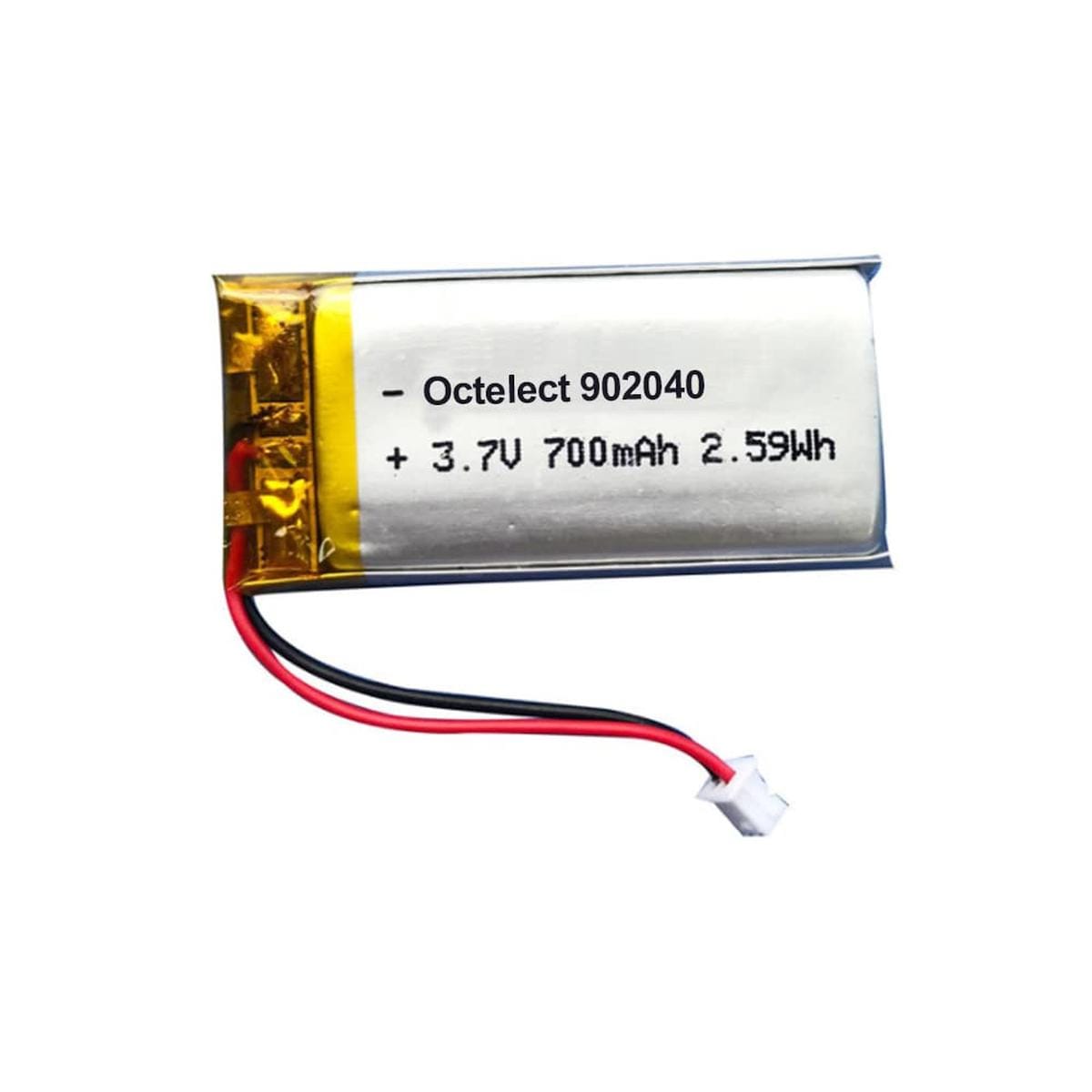

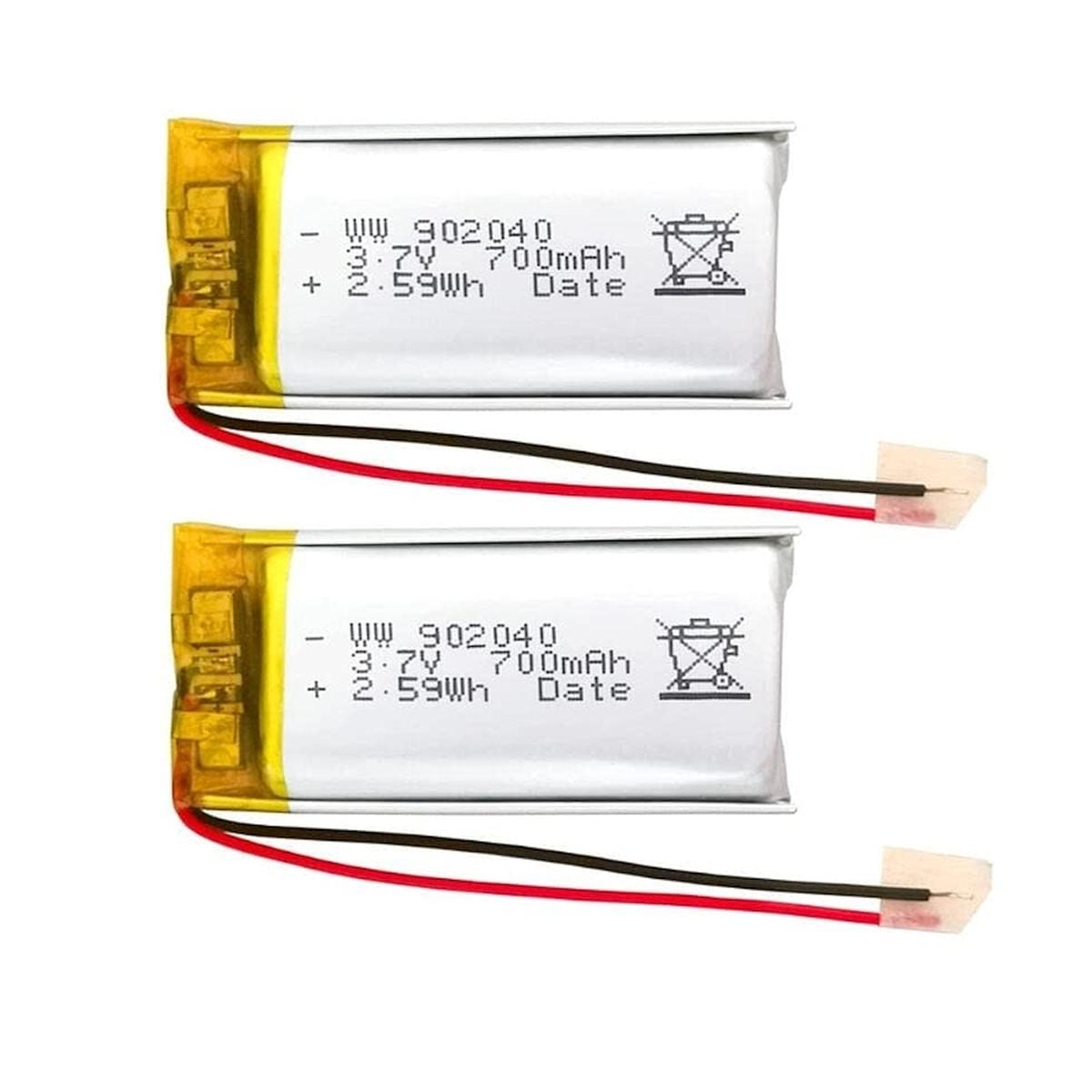

Amikor egy hordozható szenzort, kis adatgyűjtőt vagy akkumulátoros mikrokontrolleres készüléket építünk, hamar kiderül, hogy nem elég annyit tudni az akkumulátorról, hogy “3,7 voltos LiPo”. Be is kell férnie a dobozba, a csatlakozónak passzolnia kell a panelhez, és a töltést is az egycellás LiPo rendszerhez kell igazítani. A LiPo akku (902040, 3,7 V, 700 mAh) ilyen kompakt, lapos energiaforrás.
A 700 mAh kapacitás kis fogyasztású, hordozható elektronikánál használható tartalékot ad, de ebből még nem következik, hogy az akkumulátor nagy áramú terhelést is elvisel. A megengedett folyamatos kisütőáram ehhez a változathoz ne haladja meg a 650-700mA-t, ezért motor, fűtőszál, nagy teljesítményű LED vagy más komoly áramcsúcsú terhelés méretezését nem lehet pusztán a 700 mAh feliratból eldönteni.

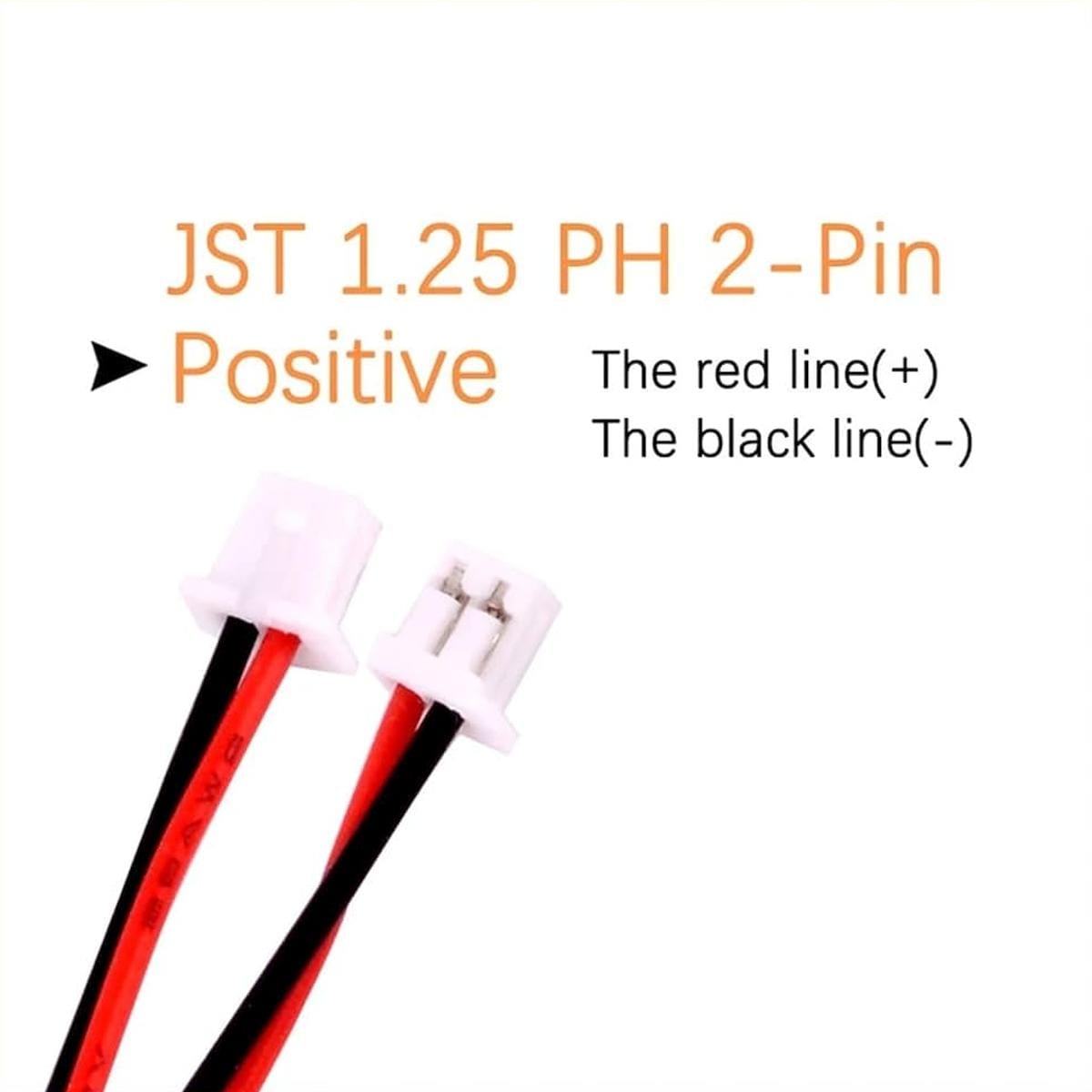

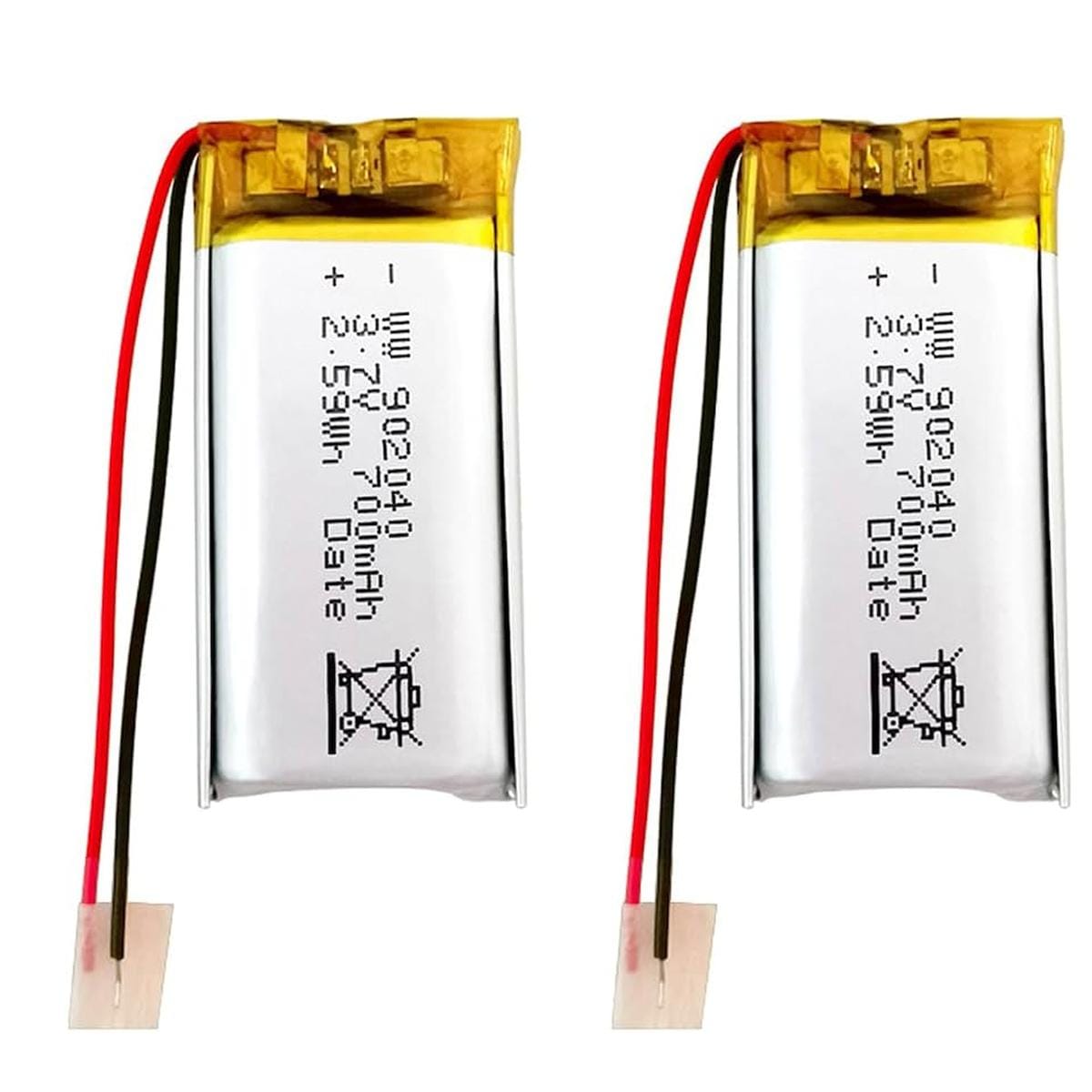

A másik fontos részlet a csatlakozó. A LiPo akku (902040, 3,7 V, 700 mAh) 1,25 mm-es csatlakozóval szerelt, de ezt nem szabad összekeverni a szabványos, 1,0 mm raszterű JST-SH sorozattal. A mechanikai illeszkedés mellett a polaritásnak is egyeznie kell.
Hol van a helye a rendszerben?
Egy ilyen akkumulátor nem kész 5 V-os tápegység, hanem egy egycellás LiPo energiaforrás. Olyan elektronikával használható, amely közvetlenül kezeli az 1S LiPo cellát, vagy megfelelő tápáramkörön keresztül állítja elő belőle a készülék számára szükséges feszültséget.
Ez például ESP32 vagy más mikrokontroller köré épített hordozható eszköznél gyakori felépítés: az akkumulátor adja az energiát, egy töltésvezérlő végzi a töltést, a tápmenedzsment pedig gondoskodik arról, hogy a vezérlő és a perifériák megfelelő feszültséget kapjanak.
Így működik a gyakorlatban
A LiPo akku (902040, 3,7 V, 700 mAh) névleges feszültsége 3,7 V. Egy hagyományos 1S LiPo rendszer töltése nem abból áll, hogy egyszerűen 5 V-ot kapcsolunk az akkumulátorra. Ehhez egycellás LiPo akkumulátorhoz készült töltésvezérlő szükséges.
A 700 mAh kapacitás az eltárolható töltés mennyiségéről ad információt. Az üzemidő azonban mindig a készülék fogyasztásától függ. Egy néhány milliamperes, hosszú ideig alvó szenzor egészen másképp használja ki ugyanezt az akkumulátort, mint egy folyamatosan működő rádiós vagy kijelzős készülék.
A csatlakozónál nincs helye próbálgatásnak. Az 1,25 mm-es raszter csak a mechanikai méret egyik része, a vezetéksorrend és a polaritás külön is fontos adat.
Hol jön jól igazán?
- Hordozható ESP32 vagy más mikrokontrolleres mérőegység tápellátásánál.
- Alvó üzemmódot használó vezeték nélküli szenzornál.
- Kis adatgyűjtő vagy naplózó készülékben.
- Hordozható kijelző vagy kezelőegység energiaforrásaként.
- Saját nyomtatott áramköri lapra épített, akkumulátoros vezérlőben.
- Oktatási projektben, ahol az 1S LiPo töltés és tápmenedzsment működése is része a feladatnak.
- Olyan kompakt készülékházban, ahol egy hengeres 18650 cella már túl nagy vagy túl vastag lenne.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Egycellás LiPo akkumulátort kezel a töltőáramkör? | Nem megfelelő töltővel az akkumulátor biztonságosan nem tölthető. |
| Valóban 1,25 mm-es csatlakozó van a készülékben? | Más raszterű csatlakozó mechanikailag nem lesz csereszabatos. |
| Egyezik a polaritás? | Fordított polaritás a csatlakoztatott elektronikát károsíthatja. |
| Elfér a 902040 cella a vezetékkel és a csatlakozóval együtt? | A papíron megfelelő cella a készülékházban már szorulhat vagy nyomás alá kerülhet. |
| Ismert a terhelés áramigénye? | A 700 mAh kapacitás önmagában nem bizonyít megfelelő terhelhetőséget. |
| Van megfelelő tápmenedzsment a készülékben? | A 3,7 V-os LiPo nem minden áramkört képes közvetlenül ellátni. |
A jó választás apró részletei
A 700 mAh nem teljesítményadat. Ezt érdemes külön fejben tartani. A kapacitásból az üzemidő becsülhető, ha ismerjük a fogyasztást, de a maximális terhelhetőséghez külön kisütőáram-adat kell. Ennél a változatnál ez a 700mA-t ne haladja meg.
A 902040 méretkód mellett számolj a vezetékkel és a csatlakozóval is. Egy szűkre tervezett doboznál néhány milliméter kábelkivezetés is eldöntheti, hogy kulturáltan elfér-e az akkumulátor.
A csatlakozónál pedig ne csak azt nézd, hogy “kicsi fehér kétpólusú dugó”. Az 1,0, 1,25 és 2,0 mm körüli akkucsatlakozók ránézésre könnyen összekeverhetők.
Amikor nem ez lesz a jó megoldás
- Ne ezt válaszd, ha a készülék közvetlenül stabil 5 V-os akkumulátort vár, és nincs megfelelő feszültségátalakítója.
- Ne ezt válaszd nagy áramú motor, fűtőelem vagy más erős terheléshez addig, amíg a szükséges kisütőáram és az akkumulátor terhelhetősége nem ismert.
- Ne válaszd kizárólag az “SH” felirat alapján, ha a készüléked valódi JST-SH, 1,0 mm raszterű csatlakozót használ (A legtöbb esetben a jelölés erre a csatlakozóra: SH1.25).
- Ne építsd olyan házba, ahol a cellát a fedél, csavar, panelél vagy kábelköteg nyomná.
- Ne használd kétcellás, 7,4 V névleges feszültségű akkumulátor helyett.
- Ne töltsd közvetlenül USB-ről vagy általános tápegységről megfelelő LiPo töltésvezérlő nélkül.
Egy részlet, amin sok múlhat
A kis LiPo akkuknál sok félresikerült összeépítés nem a feszültségnél, hanem a csatlakozónál kezdődik. A dugó akár majdnem megfelelőnek is tűnhet, de a raszter vagy a polaritás eltér. A “majd csak belemegy” itt kifejezetten rossz szerelési módszer.
Érdemes a készülékházat is úgy méretezni, hogy az akkumulátor mellett a vezeték természetes ívben tudjon kifutni. A LiPo tasakját nem jó kábelvezetőnek vagy távtartónak használni.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Akkumulátortechnológia: | lítium-polimer |
| Cellakonfiguráció: | 1S |
| Névleges feszültség: | 3,7 V |
| Kapacitás: | 700 mAh |
| Névleges energiatartalom: | kb. 2,59 Wh |
| Méretkód: | 902040 |
| Névleges méretosztály: | kb. 9 × 20 × 40 mm |
| Csatlakozás: | vezetékes, 1,25 mm-es csatlakozó |
| Csatlakozó kereskedelmi megnevezése: | SH1.25 / JST-SH 1.25 |
| Beépített védelmi elektronika: | van |
| Maximális folyamatos kisütőáram: | max. 700mA |
Csomag
- 1 db LiPo akku (902040, 3,7 V, 700 mAh)
