Leírás
Van egy megbízható, régebbi RS232-es eszközöd, de eleged van a kábelekből? Ez az RS-232 Bluetooth adapter pontosan erre a helyzetre ad kényelmes megoldást: vezeték nélkül kapcsolja össze a DB9 csatlakozós soros eszközöket Bluetooth kapcsolaton keresztül.
A DB9 male kivitelnek köszönhetően közvetlenül csatlakoztatható azokhoz az eszközökhöz, amelyek női RS232 aljzattal rendelkeznek. Jó választás lehet például ipari berendezésekhez, PLC-khez, régebbi mérőműszerekhez, GPS vevőkhöz vagy olyan rendszerekhez, ahol a meglévő soros portot szeretnéd korszerűbbé és kényelmesebbé tenni.
Mire használhatod?
Ez az adapter olyan helyzetekben jön igazán jól, amikor a soros kommunikációra továbbra is szükség van, de a kábelezést szívesen elhagynád.
Használhatod például:
- ipari berendezések diagnosztikájához,
- PLC-k kényelmesebb konfigurálásához,
- régi mérőműszerek adatkiolvasásához,
- GPS eszközök vezeték nélküli csatlakoztatásához,
- POS rendszerek vagy pénztárgépek kommunikációjához,
- hobbi és oktatási projektekhez is, ha RS232-es környezetben dolgozol.
Neked való ez az adapter, ha van egy működő RS232-es eszközöd, amit szeretnél egyszerűbben, modernebben és kábelmentesen használni. Nem annak készült, aki bonyolult fejlesztői modult keres, hanem annak, aki egy régi, de hasznos soros eszközből szeretne kényelmesebben használható rendszert csinálni.
Miért praktikus?
A modul Bluetooth SPP 2.1 kommunikációt használ, így sok PC-vel, Androidos eszközzel és más, soros Bluetooth kapcsolatot támogató rendszerrel könnyen együttműködik. A beállítás AT parancsokkal történik, így aki használt már soros kommunikációt, gyorsan képbe kerül vele.
A működés lényege egyszerű: a soros adatokat Bluetooth kapcsolaton továbbítja, így a megszokott RS232-es eszközöd kábel nélkül is használható marad.
Beállítható többek között:
- a kommunikáció sebessége,
- az eszköz neve,
- valamint a működési mód is, master vagy slave üzemmódban.
Fontos tudnivaló vásárlás előtt
Ez az adapter RS232 jelszinttel dolgozik, tehát nem TTL szintű modul. Ez azért fontos, mert közvetlenül nem való mikrokontrollerre.
- Arduinohoz csak RS232-TTL átalakítóval használható,
- ESP8266, ESP32 és Raspberry Pi mellé szintillesztés szükséges.
Vagyis ha klasszikus RS232-es eszközt szeretnél vezeték nélkül használni, remek választás. Ha viszont mikrokontrolleres projekthez keresel modult, ott külön illesztésre lesz szükség.
Röviden a műszaki háttérről
A mindennapi használat szempontjából a legfontosabb adatok:

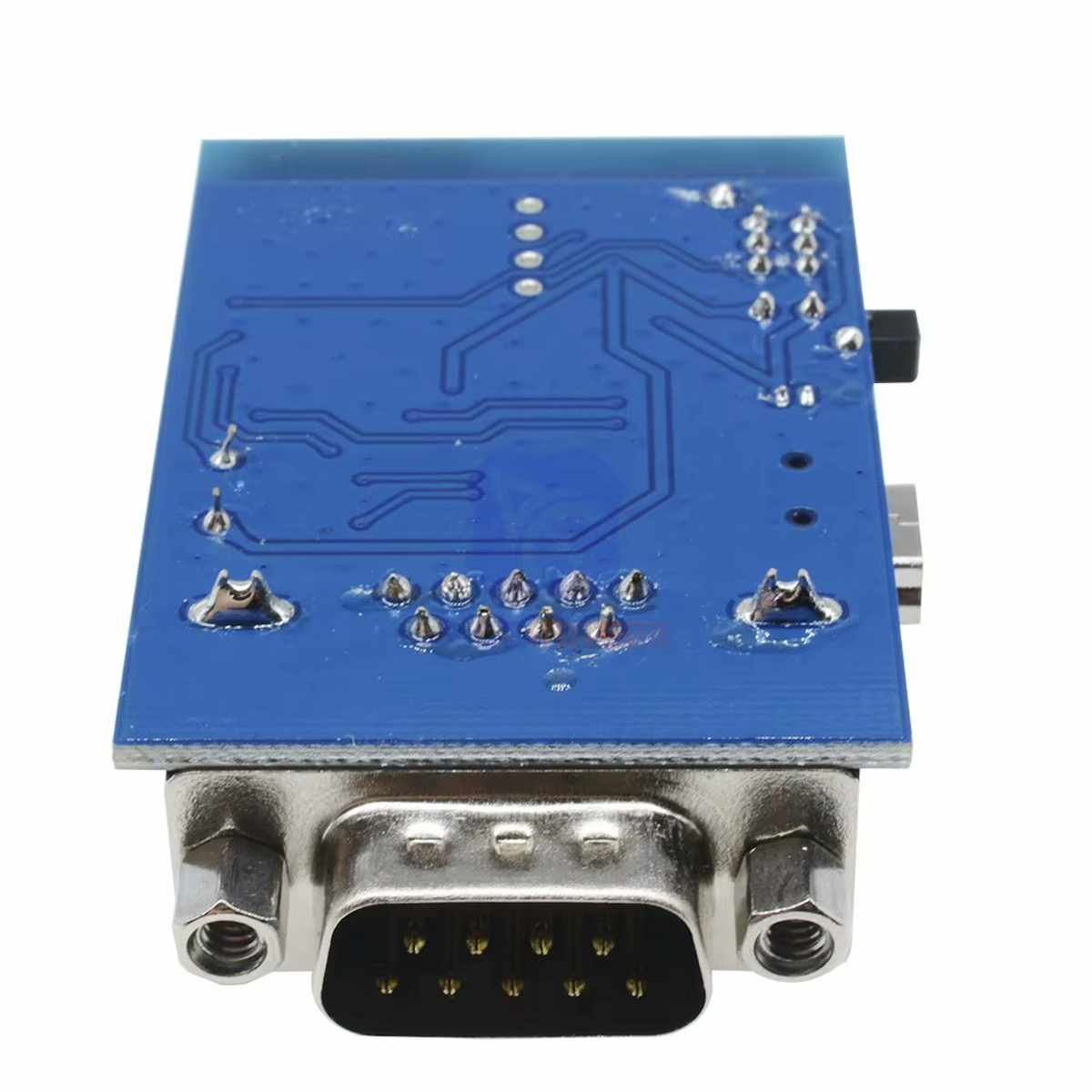

- RS232 interfész, DB9 male csatlakozó
- Bluetooth 2.1 + EDR, SPP profil
- baud rate: 1200-1382400 bps
- tápfeszültség: 5 V
- tipikus áramfelvétel: kb. 40 mA
- hatótáv: legfeljebb 15 méter nyílt térben
- beépített PCB antenna
- működési hőmérséklet: -10 és +50 °C között
Tipikus felépítés
A használata általában így néz ki:
RS232 eszköz → Bluetooth adapter → PC vagy mobil eszköz
Ezért különösen hasznos ott, ahol egy meglévő, jól működő berendezést szeretnél kényelmesebben elérni, anélkül hogy az egész rendszert lecserélnéd.
Dokumentáció
- Bolutek BC-04 bluetooth – felépítés és AT parancsok
Az eszköz konfigurálása soros vonalon át, AT parancsokkal lehetséges. Alapbeállítás: 9600,8,n,1.

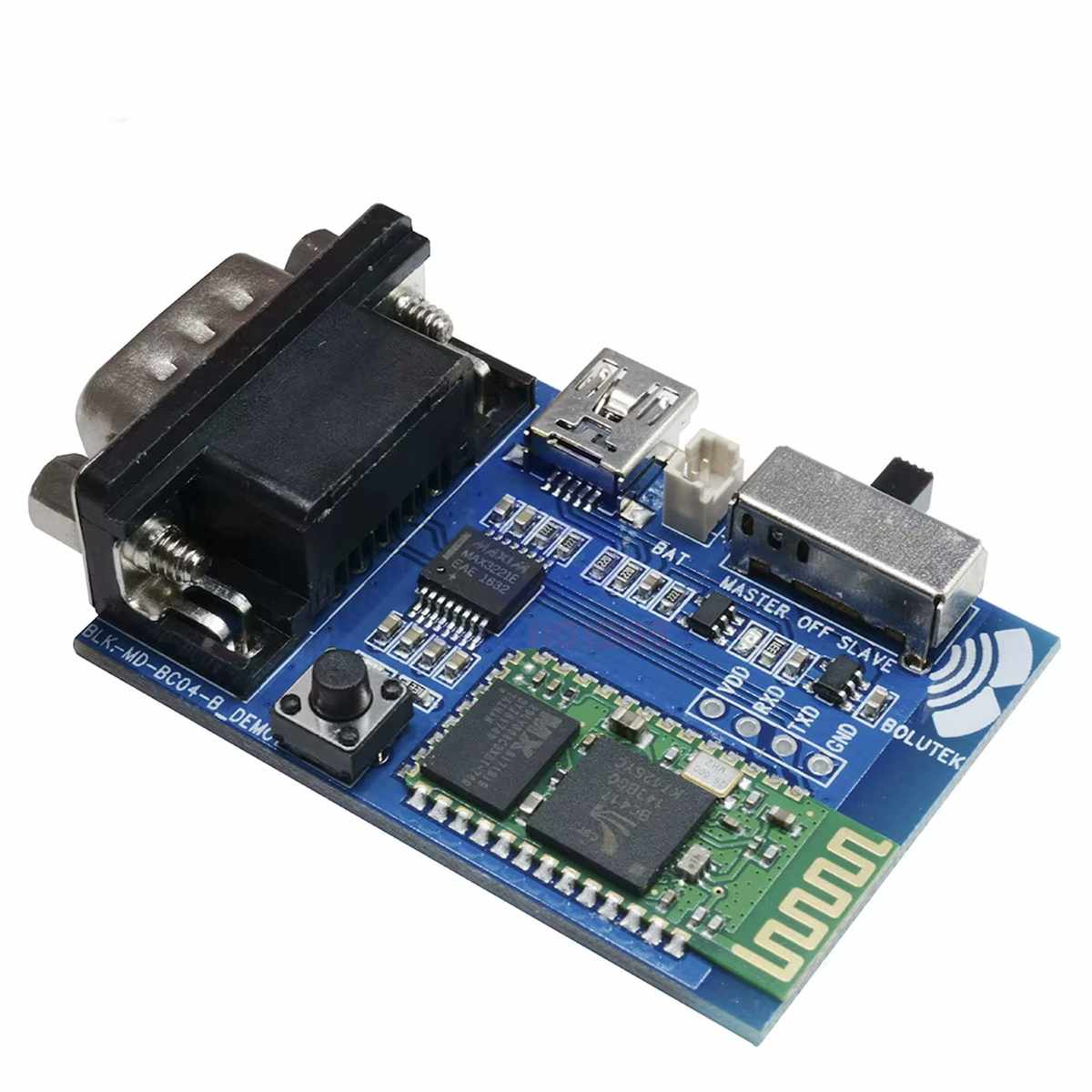

A modul master/slave módja a kapcsolóval állítható.
A csomag tartalma
- 1 db Bluetooth RS232 adapter
- 1 db USB-microUSB tápkábel
