Leírás

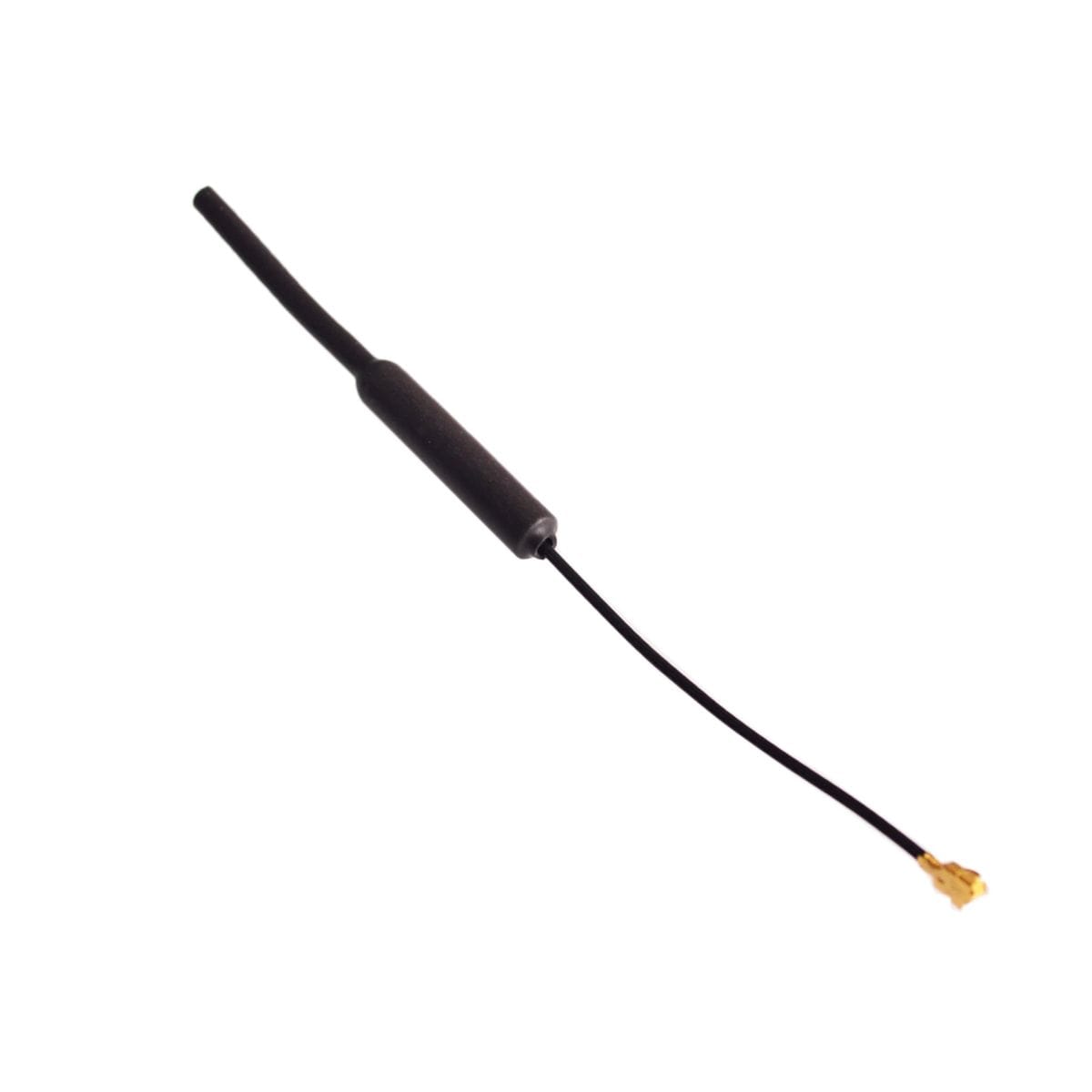

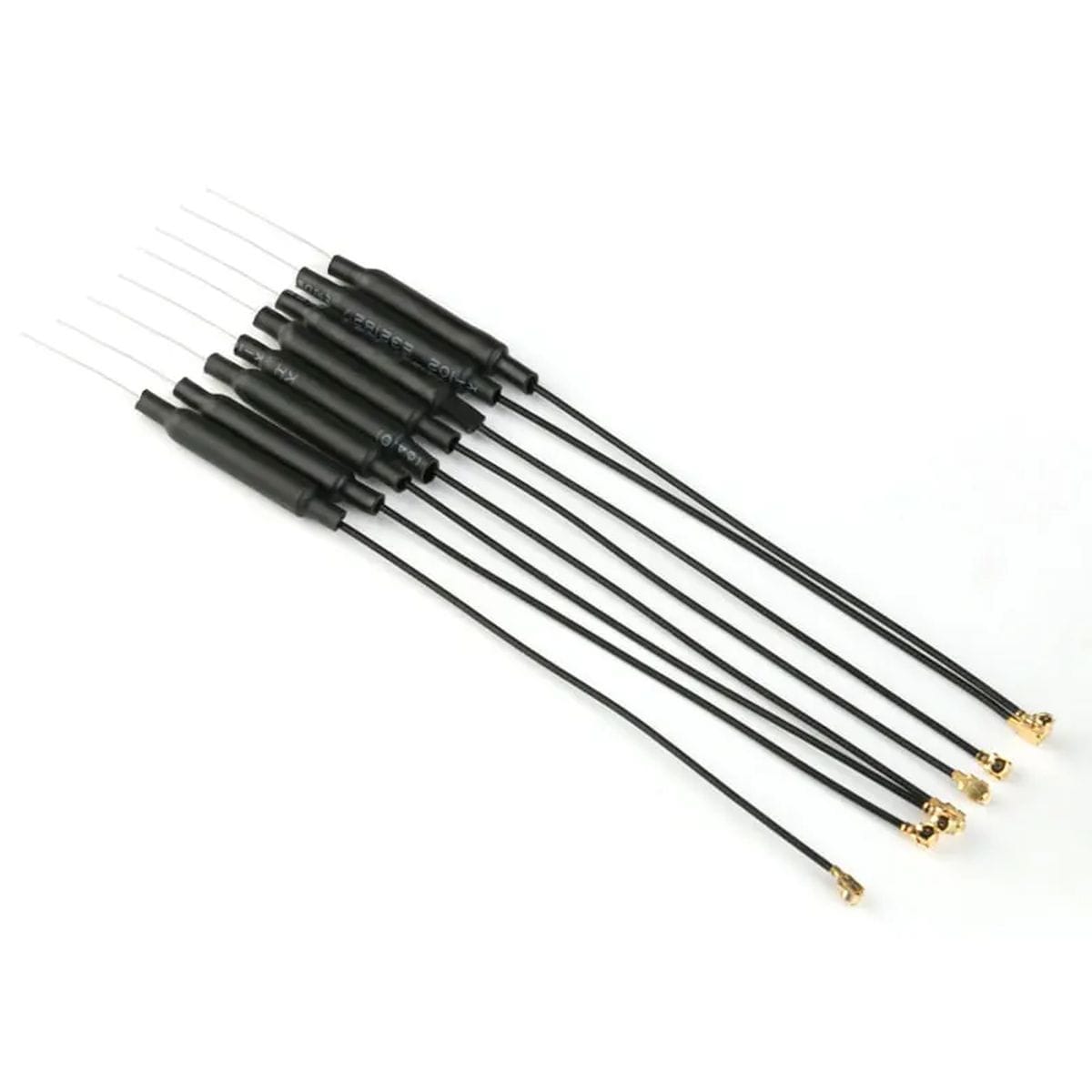

A WiFi antenna (uFL; 2.4GHz; 2dBi) kisméretű, uFL/IPEX csatlakozós külső antenna 2,4 GHz-es rádiós modulokhoz. Olyan fejlesztőpanelekhez és IoT eszközökhöz készült, ahol a panelen van uFL antennabemenet, és a rádiós részhez külön antenna csatlakoztatható.
A WiFi antenna (uFL; 2.4GHz; 2dBi) fő meghatározása a csatlakozó és a frekvenciasáv. Ez nem RP-SMA csatlakozós, nagyobb routerantenna, hanem rövid kábeles, közvetlenül uFL/IPEX aljzatra illeszthető antenna. ESP8266, ESP32, D1 Mini Pro és más uFL antennabemenetes 2,4 GHz-es modulok mellett használható.
A 2 dBi nyereség kompakt, általános használatú antennát jelent. Nem nagy távolságú irányított antenna, hanem olyan beépítési kiegészítő, amellyel a panel beépített antennája helyett vagy mellett külön antennahelyzet alakítható ki. A 5 cm-es kábel segít az antennát a paneltől kissé eltávolítani, de nem való nagy távolságú kivezetésre.
Az első korlát a csatlakozó kompatibilitása: a WiFi antenna (uFL; 2.4GHz; 2dBi) csak uFL/IPEX antennacsatlakozóval rendelkező modulra illeszthető közvetlenül. SMA, RP-SMA vagy más antennacsatlakozó esetén másik antenna vagy átalakító szükséges.
Hol használd?
A WiFi antenna (uFL; 2.4GHz; 2dBi) a rádiós modul és a környezet közötti RF kapcsolat egyik beépítési eleme. Nem vezérlőpanel, nem jelerősítő és nem WiFi adapter, hanem antenna, amely a modul antennakimenetére csatlakozik.
Amikor egy ESP8266, ESP32 vagy más 2,4 GHz-es rádiós modul külső antennacsatlakozóval készült. Ilyenkor a modul rádiós része csak akkor tud megfelelően működni, ha az antennakimenethez megfelelő 2,4 GHz-es antenna kapcsolódik.
Egy mondatban: a WiFi antenna (uFL; 2.4GHz; 2dBi) uFL/IPEX csatlakozós, 2,4 GHz-es, 2 dBi nyereségű külső antenna kis méretű WiFi és IoT modulokhoz.
Így működik a gyakorlatban
A WiFi antenna (uFL; 2.4GHz; 2dBi) uFL/IPEX csatlakozón keresztül kapcsolódik a rádiós modul antennakimenetéhez. A csatlakozó kisméretű RF csatlakozó, ezért nem oldalirányú feszítésre és nem gyakori le-fel pattintásra való.
A 2,4 GHz-es frekvenciasáv miatt a WiFi antenna (uFL; 2.4GHz; 2dBi) WiFi-s és más 2,4 GHz-es rádiós projektekben használható. A rövid kábel csökkenti a kábelből adódó veszteséget, és ad egy kevés szabadságot arra, hogy az antenna ne közvetlenül a panel síkjában legyen.
Beépítéskor a gyakorlati kérdés nem csak az, hogy rámegy-e a csatlakozóra. Az antenna helyzete, a fémtárgyak közelsége, a doboz anyaga és a kábel mechanikai terhelése mind befolyásolja a végeredményt. Fémdobozba zárva vagy nagy fémfelület mellé szorítva a kis antenna rádiós előnye gyorsan elveszhet.
Mikor helyzetekben érdemes használni?
- A WiFi antenna (uFL; 2.4GHz; 2dBi) jól használható ESP8266 alapú fejlesztőpanelnél, ha a panel uFL antennabemenettel rendelkezik.
- ESP32 alapú IoT eszköznél akkor hasznos, ha a rádiós modul külső antennás kivitelű.
- D1 Mini Pro projektekben kézenfekvő választás, amikor kisméretű, közvetlenül csatlakoztatható WiFi antenna kell.
- Szenzorcsomópontoknál segít, ha az antenna helyét a paneltől kissé el kell tolni a jobb elhelyezés miatt.
- Oktatási és fejlesztői RF kísérleteknél használható alap 2,4 GHz-es antennaként.
- Hordozható, kis méretű projektekben akkor praktikus, ha nincs hely nagyobb SMA antennára.
- Beépített dobozos megoldásnál akkor használható, ha a doboz anyaga és az antenna helye nem árnyékolja le a rádiós jelet.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Van uFL/IPEX antennacsatlakozó a modulon? | A WiFi antenna (uFL; 2.4GHz; 2dBi) közvetlenül csak ilyen aljzatra csatlakoztatható. |
| 2,4 GHz-es rádiós rendszerhez építed be? | A frekvenciasáv egyezése szükséges a használható antennás illesztéshez. |
| Nem SMA vagy RP-SMA csatlakozót vár a készülék? | Eltérő csatlakozónál a WiFi antenna (uFL; 2.4GHz; 2dBi) nem csatlakozik közvetlenül. |
| Megtörik vagy feszül az 5 cm-es kábel? | A kábel és az RF csatlakozó mechanikai sérülése rádiós hibát vagy bizonytalan kapcsolatot okozhat. |
| Fémfelület mellé kerül az antenna? | A fém közelsége gyengítheti a rádiós kapcsolatot és megváltoztathatja a sugárzási viselkedést. |
| Kültérre kerülne az eszköz? | A kültéri védelem adata !!!, ezért kültéri feladatra külön kültéri antenna szükséges. |
Kiválasztáskor előtt ezekre figyelj
A WiFi antenna (uFL; 2.4GHz; 2dBi) kiválasztásánál az első ellenőrizendő adat a csatlakozó. Ha a panelen uFL/IPEX antennabemenet van, ez a termék közvetlenül illeszthető. Ha a panel SMA, RP-SMA, MHF4 vagy más csatlakozót használ, nem ez a közvetlenül illeszkedő változat.
A második döntési pont a frekvencia. Ez a termék 2,4 GHz-es rendszerekhez való. 433 MHz, 868 MHz, 915 MHz, GSM/LTE vagy 5 GHz célra más antennatípus kell.
A harmadik szempont a beépítési hely. A rövid, 5 cm-es kábel nem arra való, hogy az antennát távoli dobozfalra vagy kültéri pontra vezesd ki. Arra jó, hogy a panel közvetlen környezetében jobb antennapozíciót lehessen adni.
A negyedik szempont a nyereség. A 2 dBi kompakt, általános felhasználású érték. Ha nagyobb hatótáv, kültéri elhelyezés vagy irányított sugárzás kell, más antennát kell választani.
Fontos korlátok, amikkel számolni kell
Ne ezt válaszd, ha :
- SMA vagy RP-SMA csatlakozós antennát keresel, mert a WiFi antenna (uFL; 2.4GHz; 2dBi) uFL/IPEX csatlakozós.
- 5 GHz-es WiFi rendszerhez kell antenna, mert ez a termék 2,4 GHz-es frekvenciasávhoz készült.
- kültéri, időjárásálló antennára van szükség, mert a kültéri védelem adata
!!!. - nagy nyereségű vagy irányított antennával szeretnél távolságot növelni, mert ez 2 dBi nyereségű, kompakt antenna.
- hosszú kábellel kell az antennát egy dobozon kívüli pontra vezetni, mert a kábelhossz 5 cm.
- a modulon nincs uFL/IPEX antennabemenet, mert közvetlenül nem lesz hová csatlakoztatni.
Egy részlet, amin sok múlhat

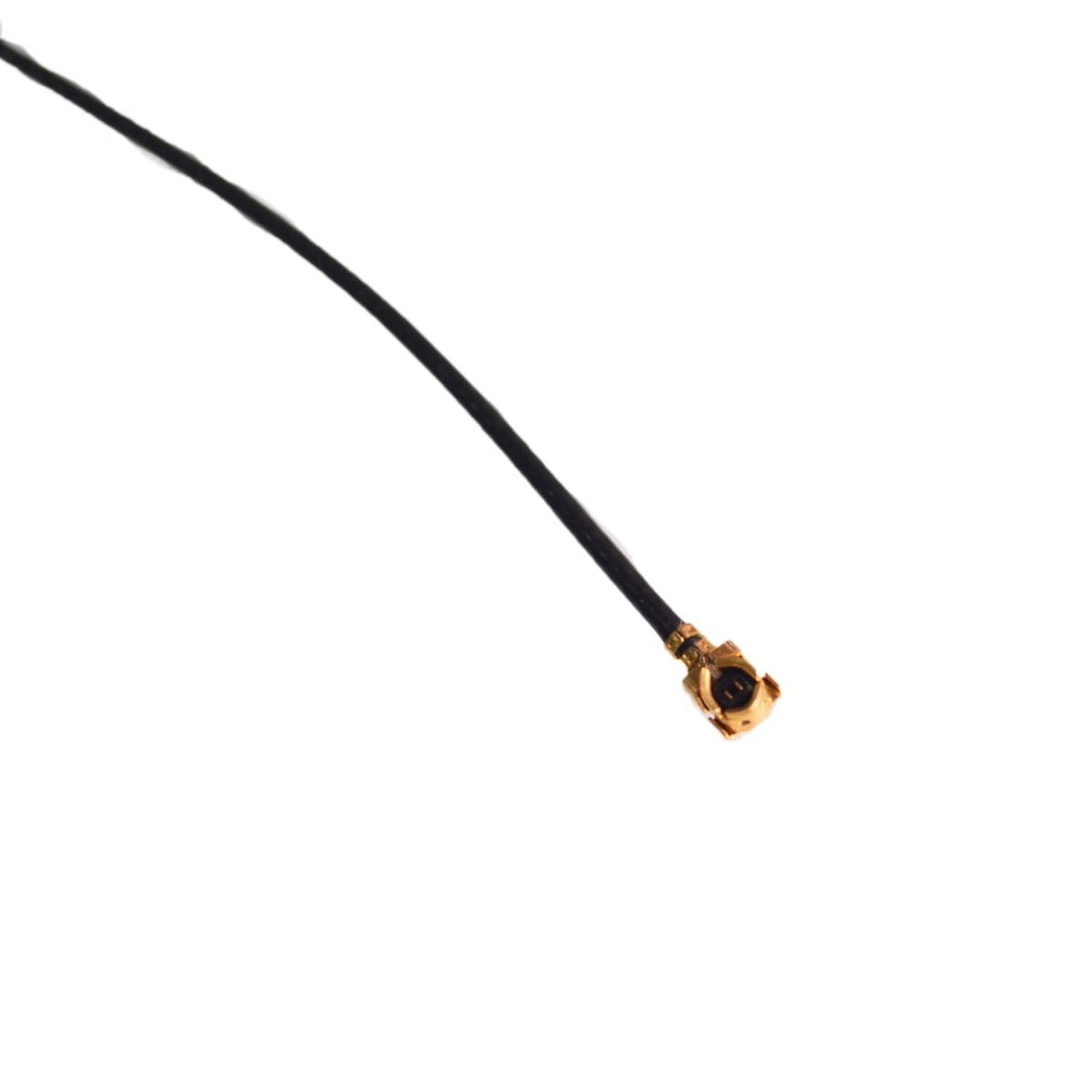

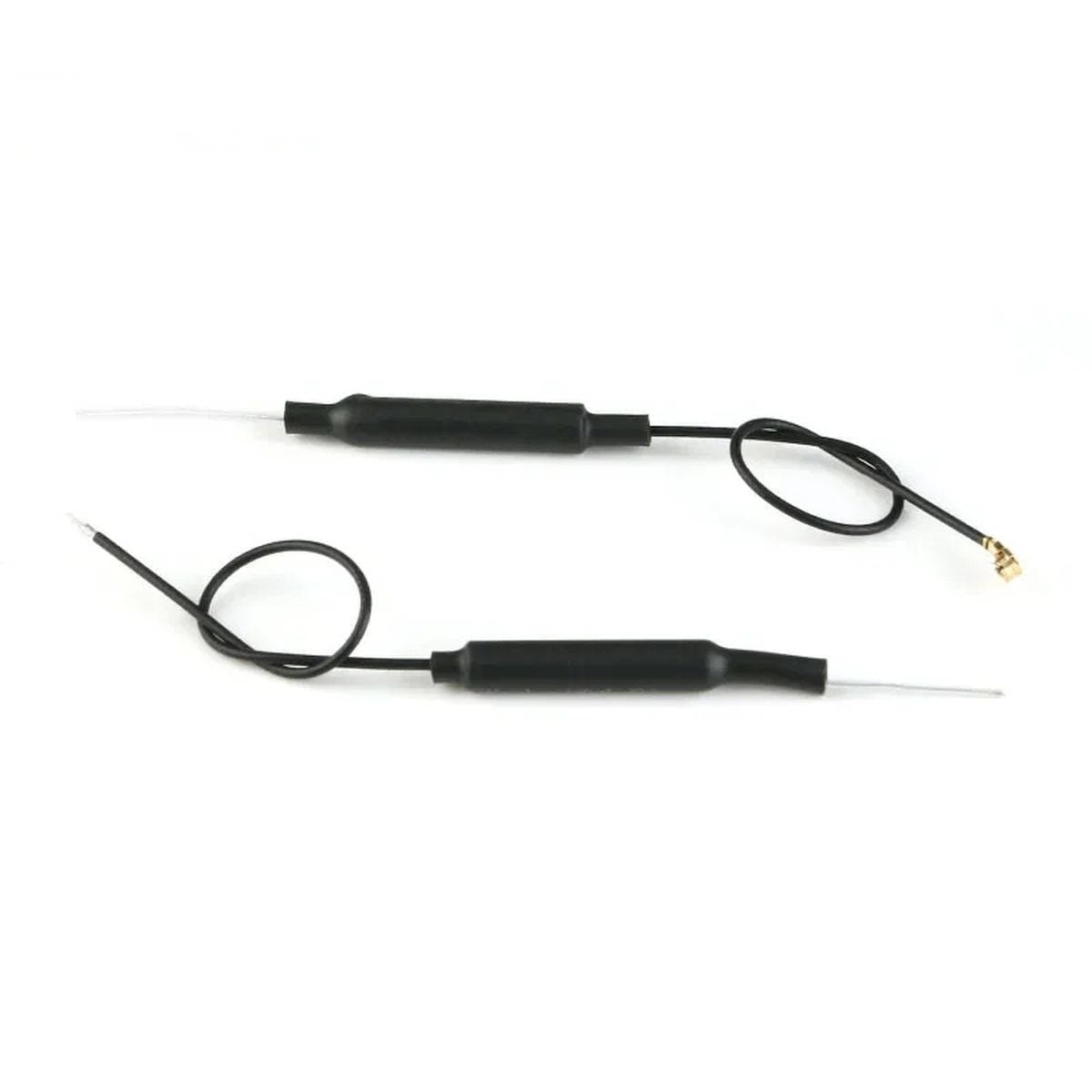

Az uFL/IPEX csatlakozó apró és kényes. A WiFi antenna (uFL; 2.4GHz; 2dBi) csatlakoztatásakor a csatlakozót felülről, egyenesen kell a helyére nyomni, nem oldalról ráfeszíteni. Ha a kábel a készülékház zárásakor feszül, a csatlakozó később leválhat, és a hiba nem mindig látszik első pillantásra.
A másik gyakori műhelyes hiba a fém közelsége. Egy kis antenna nem fog jól működni, ha közvetlenül fém hátlap, árnyékoló lemez vagy nagy földelt szerkezet mellé kerül. A jó antennapozíció sokszor többet számít, mint az, hogy papíron hány dBi szerepel az antennán.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméktípus: | WiFi antenna |
| Frekvencia: | 2,4 GHz |
| Antenna nyereség: | 2 dBi |
| Csatlakozó típusa: | uFL / IPEX |
| Kábel hossza: | 5 cm |

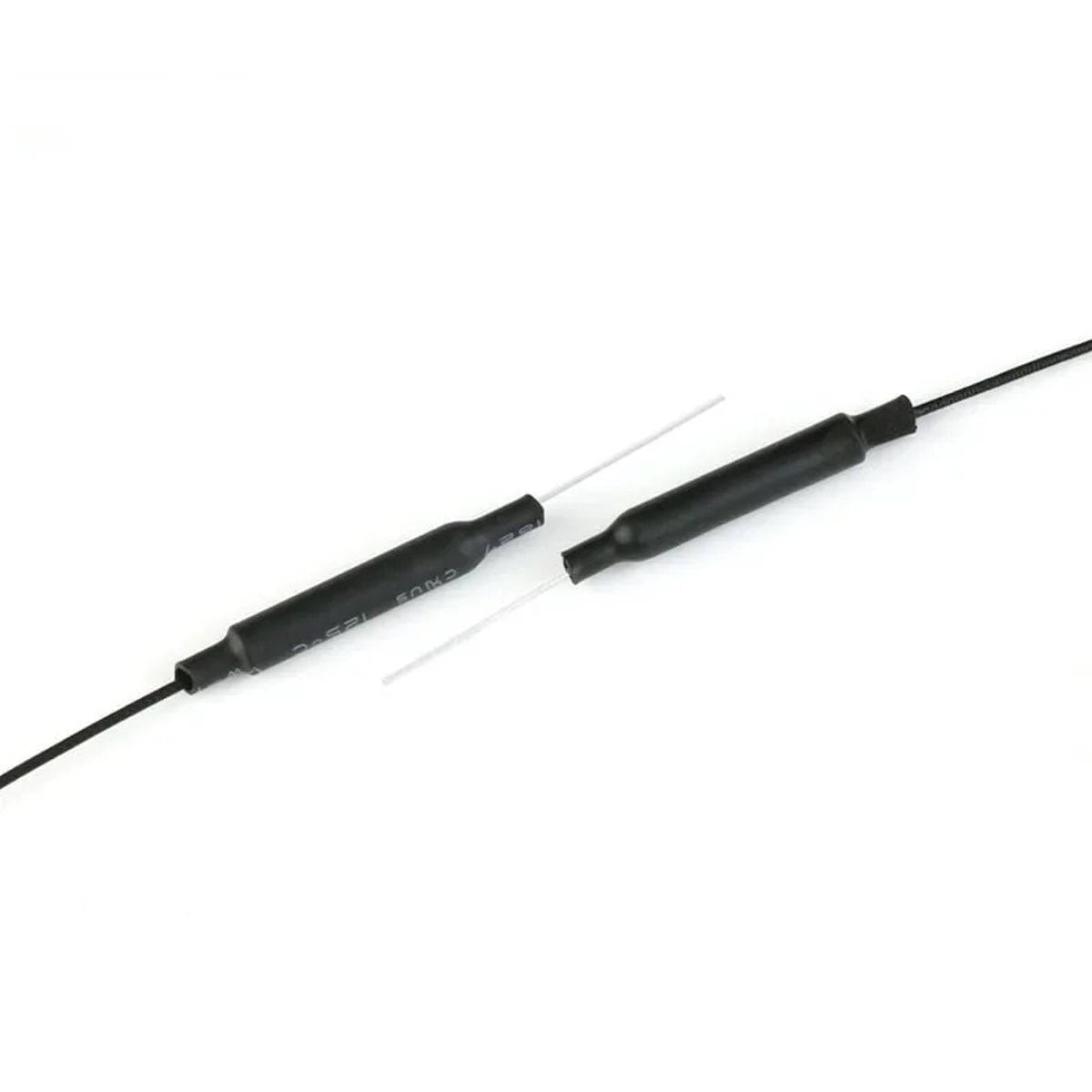

| Antenna kialakítás: | belső helikális |
| Sugárzási irány: | közel körsugárzó |
| Működési hőmérséklet: | −20 °C … +75 °C |
| Méret: | kb. 12 × 3 × 1 cm |
| Tömeg: | kb. 5 g |
| Kompatibilitás: | ESP8266, ESP32, nRF24L01, CC2500, D1 Mini Pro |
Dokumentáció
Csomag
- 1× antenna uFL csatlakozóval
