Leírás
A NeoPixel mini RGB LED-sor (8x RGB LED, WS2812) egy kis méretű, 8 darab címezhető RGB LED-et tartalmazó lineáris LED-panel mikrokontrolleres fényjelzéshez, animációhoz és állapot-visszajelzéshez. Akkor hasznos, amikor nem egyetlen visszajelző LED kell, hanem több, külön-külön vezérelhető fénypont, de a projektben nincs hely hosszabb LED-szalagnak vagy külön LED-meghajtó áramkörnek.
A panel 5 V DC tápellátással működik, és egyvezetékes digitális adatjellel vezérelhető. Ez a gyakorlatban azt jelenti, hogy a vezérlő oldalán egyetlen adatpin is elég a 8 RGB LED színének és fényerejének beállításához. A NeoPixel mini RGB LED-sor (8x RGB LED, WS2812) ezért jól illik Arduino, ESP8266, ESP32 és más mikrokontrolleres projektekbe, ahol látványos, de kis helyigényű visszajelzésre van szükség.
A legfontosabb döntési adat a tápellátás. A 8 LED teljes fehér fényen nagyobb áramot igényel, ezért a panelt nem szabad úgy kezelni, mint egy egyszerű jelző LED-et. Stabil 5 V táp, közös GND és rövid, rendezett adatvezeték kell hozzá.
Az első korlát: a NeoPixel mini RGB LED-sor (8x RGB LED, WS2812) IP30 kivitelű, ezért védetlen kültéri, nedves vagy mechanikailag terhelt környezetbe önmagában nem való. Ha nagyobb felületet, nagyobb fényerőt vagy vízálló kialakítást keresel, más LED-szalag vagy tokozott LED-megoldás lesz a megfelelőbb irány.
Hol használható?
A NeoPixel mini RGB LED-sor (8x RGB LED, WS2812) a vezérlő és a felhasználó közti vizuális visszajelző elem. Nem kijelző abban az értelemben, hogy számokat vagy szöveget jelenít meg, hanem színekkel, fényerővel és animációval ad állapotinformációt.
Egy roboton például jelezheti az üzemmódot. Egy IoT eszközön megmutathatja a Wi-Fi kapcsolat, a szenzorállapot vagy a hibajelzés állapotát. Oktatási környezetben jól látszik rajta, hogyan működik a címezhető RGB LED vezérlés, mert mind a 8 LED külön színt kaphat.
Egy mondatban: a NeoPixel mini RGB LED-sor (8x RGB LED, WS2812) egy 5 V-os, 8 pixeles, címezhető RGB LED-panel mikrokontrolleres fényjelzéshez és animációhoz.
Így működik a gyakorlatban
A NeoPixel mini RGB LED-sor (8x RGB LED, WS2812) WS2812B LED-ekből épül fel. A WS2812B LED-ben a vezérlőáramkör és az RGB LED egy tokban van, ezért minden LED külön címezhető. A mikrokontroller soros adatfolyamot küld a DI bemenetre, a panel pedig a LED-ek szín- és fényerőadatait továbbítja a sorban következő LED-ek felé.
A panel bekötéséhez 5V, GND és DI kapcsolat szükséges. A DO pont akkor fontos, ha a NeoPixel mini RGB LED-sor (8x RGB LED, WS2812) után további címezhető LED-panelt vagy LED-szalagot fűzöl. Több panel láncolásakor a tápvezetéket és a földelést már nem csak logikai jelként, hanem terhelhető tápágként kell kezelni.
A 3,3 V-os vezérlők – például ESP8266, ESP32 vagy Raspberry Pi – esetén a modul tápfeszültsége továbbra is 5 V, az adatjel viszont alacsonyabb logikai szintről érkezik. Rövid vezetéknél ez sokszor működőképes, de stabil beépítésnél a jelszint és a vezetékezés minősége döntő.
Mikor használd?
- A NeoPixel mini RGB LED-sor (8x RGB LED, WS2812) jó választás Arduino alapú állapotjelzéshez, ahol több színnel kell megkülönböztetni indulást, hibát, várakozást és aktív működést.
- Használható ESP8266 vagy ESP32 alapú IoT eszközben, ahol kis helyen kell látványos visszajelzést adni Wi-Fi, szenzor vagy vezérlési állapotról.
- Beépíthető robotikai projektekbe, például irányjelzéshez, üzemmódjelzéshez vagy egyszerű visszajelző fényanimációhoz.
- Oktatási célra alkalmas a címezhető RGB LED-ek, az adatfolyam és a könyvtáralapú vezérlés bemutatására.
- Használható makettekben, egyedi burkolatokban és kisebb dekorációs fényekben, ahol a 8 külön vezérelhető RGB LED elég.
- Alkalmas prototípus kezelőfelületéhez, ha a kijelző túl nagy lenne, de többállapotú fényjelzés kell.
- Jó a NeoPixel és FastLED programozási alapok tanulásához.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Megvan a közös GND a vezérlő és a NeoPixel mini RGB LED-sor (8x RGB LED, WS2812) között? | Közös föld nélkül az adatjel nem kap biztos referencia-pontot, ezért hibás színek vagy villogás jelentkezhet. |
| Stabil 5 V tápot kap a panel? | Gyenge tápnál a LED-ek nagyobb fényerőn villoghatnak, elszíneződhetnek vagy újraindíthatják a vezérlőt. |
| Rövid és rendezett az adatvezeték? | Hosszú vagy zajos adatvezetéknél a WS2812B adatjel torzulhat. |
| 3,3 V-os vezérlőt használsz? | ESP8266, ESP32 vagy Raspberry Pi mellett a jelszint-illesztés stabilabb működést adhat. |
| Több panelt fűzöl egymás után? | A tápág méretezése fontosabb lesz, mert a LED-ek összesített áramfelvétele gyorsan nő. |
| A DI és DO irányát követed? | Fordított adatirány esetén a panel nem kapja meg a vezérlő adatfolyamát. |
Kiválasztás előtt ezekre figyelj
- A NeoPixel mini RGB LED-sor (8x RGB LED, WS2812) 5 V DC tápellátást igényel, ezért 3,3 V-os rendszernél is külön figyelni kell a tápfeszültségre.
- A vezérlés egyvezetékes digitális adatjellel történik, nem PWM-es külön RGB csatornákkal.
- A 8 LED elegendő állapotjelzésre, rövid futófényre és kis animációra, de nagyobb kijelzőfelülethez LED-szalag vagy mátrix kell.
- A panel 50 × 9 mm-es, ezért beépítésnél a rendelkezésre álló helyet és a kábelezési irányt is figyelembe kell venni.

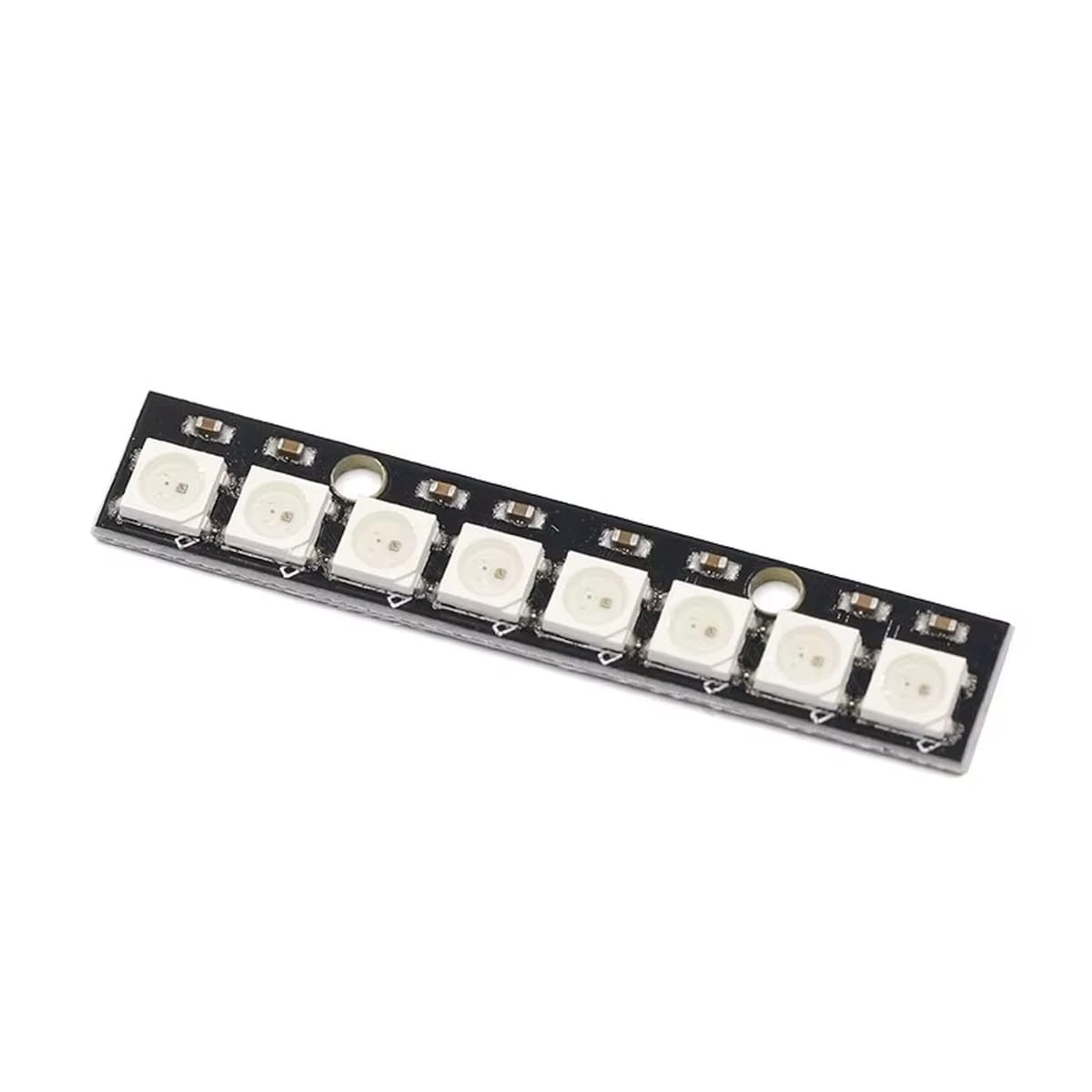

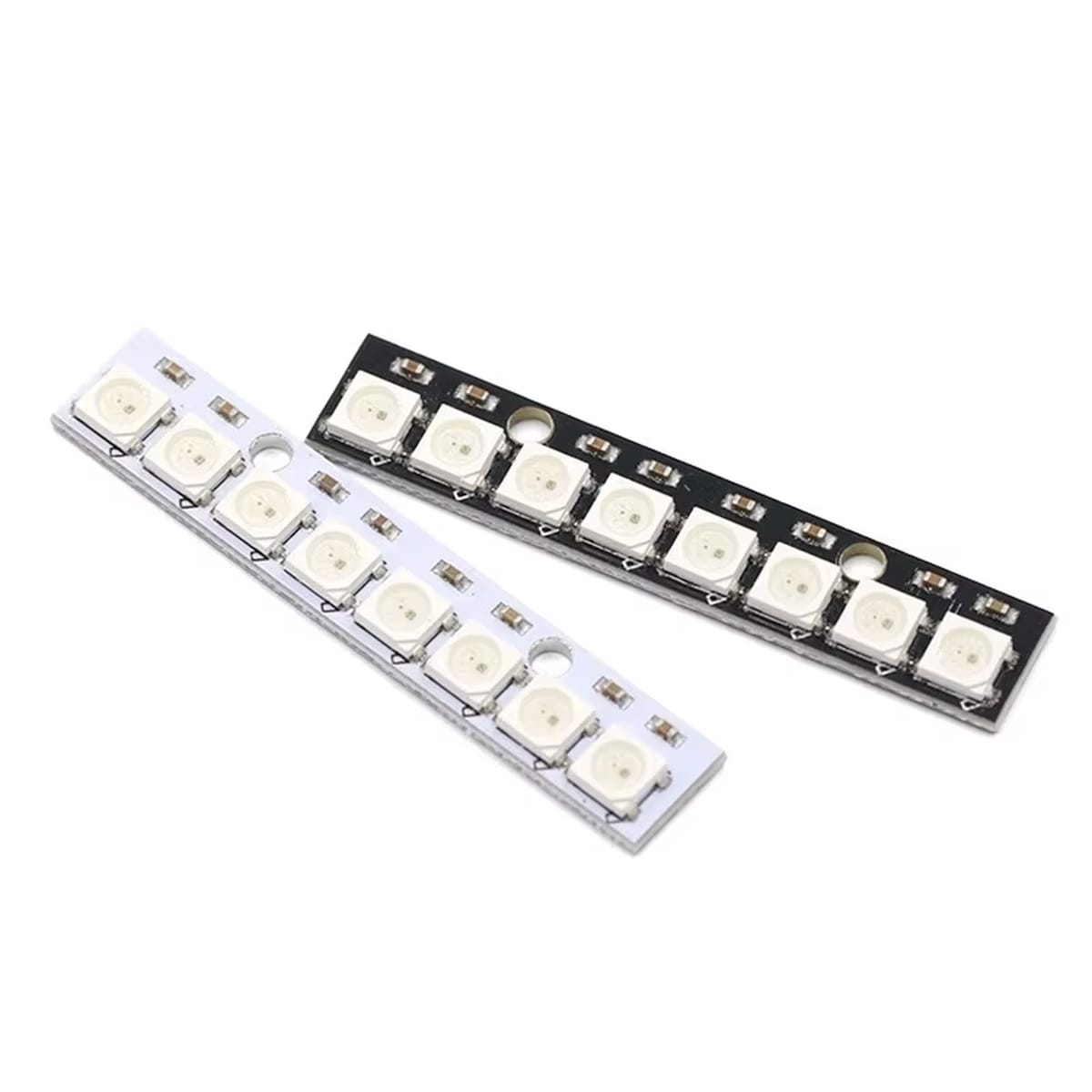

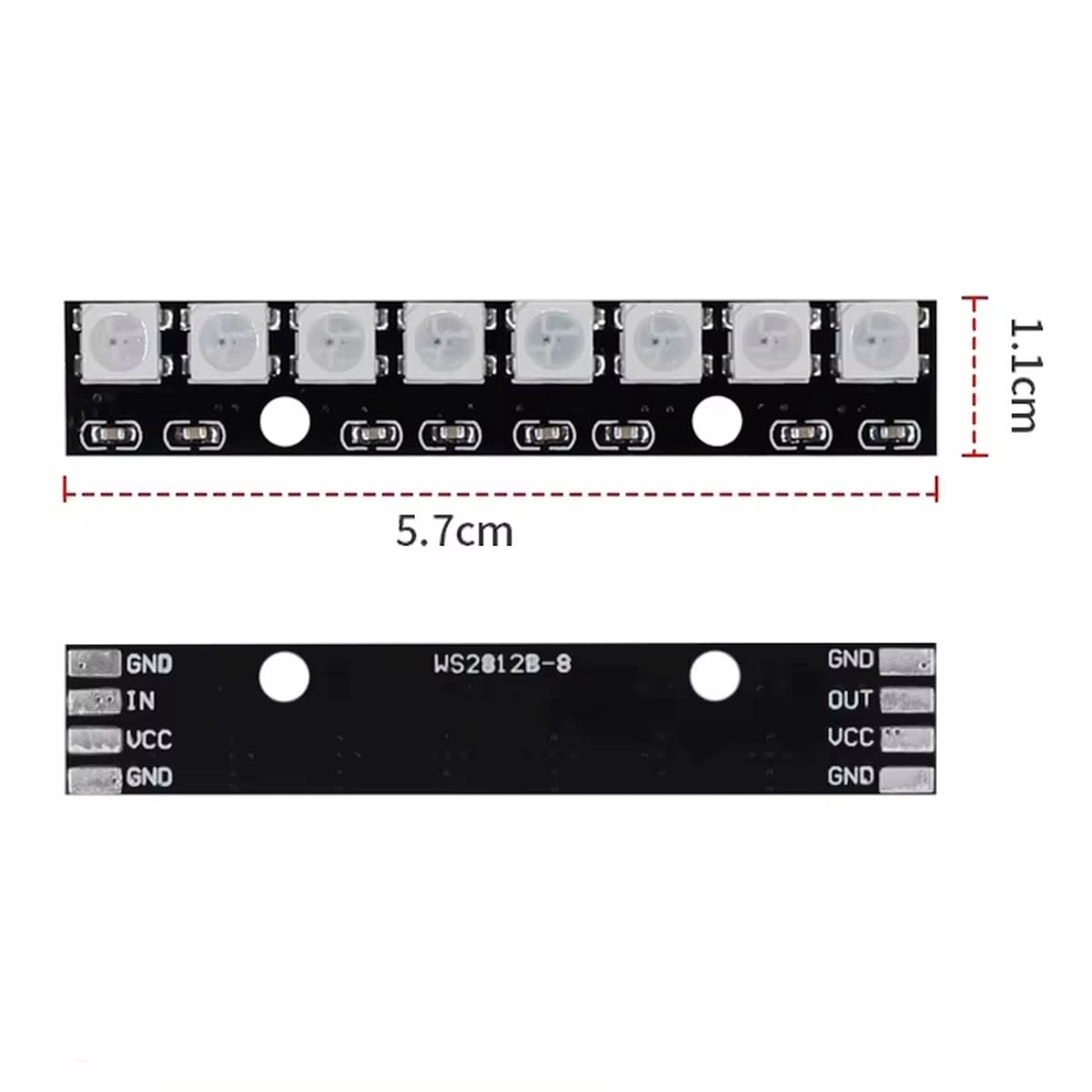

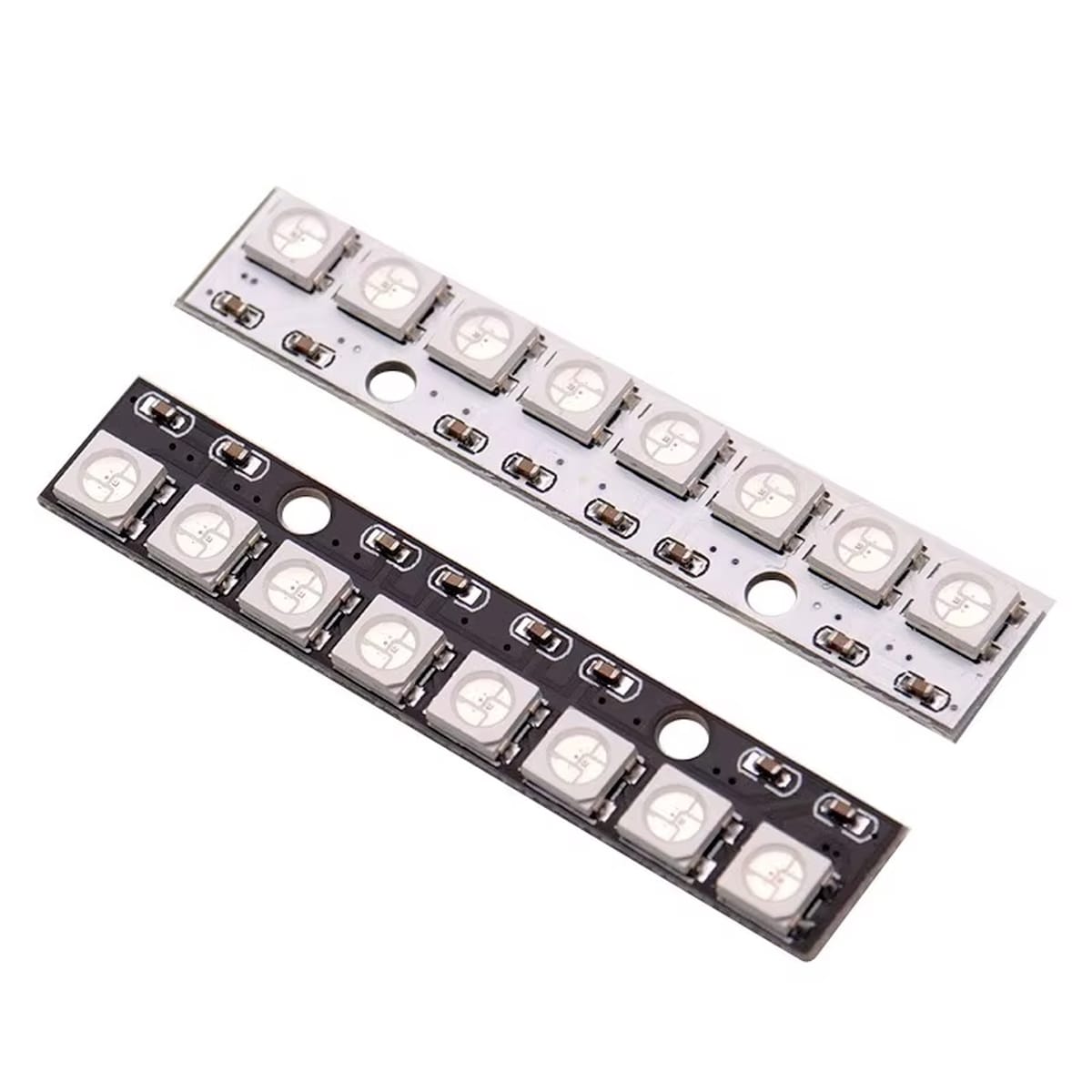

- A termék fehér és fekete NyÁK-változatban választható, ezért látható beépítésnél a hordozó színe is számít.
- A csomag 1 db 8x WS2812B LED modult tartalmaz, kábel és külön vezérlő nélkül.
- IP30 kivitelű, ezért burkolat nélküli kültéri vagy nedves használathoz nem megfelelő.
Amikor nem ez lesz a jó megoldás
- Ne ezt válaszd, ha vízálló vagy kültéri LED-megoldásra van szükség.
- Ne ezt válaszd, ha nagy felületű fénydekorációt vagy több méteres világítást építesz.
- Ne ezt válaszd, ha a projektben nincs stabil 5 V tápellátás.
- Ne ezt válaszd, ha egyszerű, egyetlen színű jelző LED is elég.
- Ne ezt válaszd, ha szöveget, számot vagy részletes grafikus információt szeretnél megjeleníteni.
- Ne ezt válaszd, ha a panelt mechanikai védelem nélkül poros, nedves vagy ütésnek kitett helyre építenéd.
- Ne ezt válaszd, ha a vezérlőprogram nem tud pontos időzítésű WS2812B adatjelet előállítani.
Egy apró tipp a gyakorlatból
A NeoPixel mini RGB LED-sor (8x RGB LED, WS2812) hibáinál a program helyett sokszor a tápellátás és a földelés a gond. Ha a LED-ek véletlenszerűen villognak, rossz színt mutatnak vagy csak az első néhány LED működik, elsőként a közös GND-t, az 5 V táp terhelhetőségét és a DI irányát kell rendbe tenni.
Rövid próbánál USB-ről is elindulhat a panel, de teljes fehér fényen már nem szabad úgy számolni vele, mint egy kis áramú kiegészítővel. A fényerő korlátozása nem csak szemkímélő, hanem tápellátási szempontból is hasznos.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| LED típus: | WS2812B |
| LED darabszám: | 8 db |
| Szín: | RGB |
| Színkezelés: | 24 bites |
| Tápfeszültség: | 5 V DC |
| Adatjel: | egyvezetékes digitális adatjel |
| Logikai szint: | 3,3-5 V vezérlőfeszültség |
| Csatlakozási pontok: | 5V, DI, DO, GND |
| Elrendezés: | lineáris LED-sor |
| Bővíthetőség: | sorosan láncolható |
| Méret: | 50 × 9 mm |
| Áramfelvétel: | legfeljebb kb. 60 mA / LED teljes fehér fény esetén |
| IP-védettség: | IP30 |
| NyÁK színe: | fehér vagy fekete |
Csatlakozás
- 5V : 4.25…5.5V,
- DI: Data In/Jelbemenet,
- DO: Data Out/Jelkimenet,
- GND: Rendszerföld.
Dokumentáció, mintakód
- WS281x RGB LED műszaki adatlap, mintaalkalmazások (Neopixel strip, Neopixel_matrix)
- Arduino Adafruit NeoPixel könyvtár
- FastLED könyvtár
Csomag
- 1x 8x WS2812B LED modul
