Micro:bit bővítőpanel – Piano/zongora

BBC micro:bit kompatibilis mini piano expansion board, billentyűs zenei vezérléssel, buzzerrel és RGB LED-ekkel, kezdő maker projektekhez.
micro:bit music expansion board mini piano funkcióval, programozható hangokkal és fényekkel, kezdő elektronikai és kódolási gyakorláshoz.
micro:bit mini zongora bővítőpanel hangkeltő modullal és programozható fényekkel, kezdő zenei kódolási feladatokhoz és maker tanuláshoz.
BBC micro:bit kompatibilis mini piano expansion board, billentyűs zenei vezérléssel, buzzerrel és RGB LED-ekkel, kezdő maker projektekhez.
micro:bithez készült zenei bővítőpanel mini zongora elrendezéssel, buzzer hangkeltéssel és RGB visszajelzéssel, kreatív programozási gyakorláshoz.
Mini Piano Music Expansion Board micro:bit panelhez, zongorabillentyűs kialakítással, hangkeltővel és programozható fényekkel, oktatási elektronikai projektekhez.
micro:bit mini zongora bővítőpanel billentyűs vezérléssel, buzzerrel és RGB LED-ekkel, kezdő elektronikai zenei projektekhez és mikrokontrolleres tanuláshoz.
Mini Piano Music Expansion Board micro:bit panelhez, zongoraszerű vezérléssel, hangjelzéssel és RGB fényekkel, oktatási elektronikai projektekhez.
micro:bit zenei bővítőpanel mini zongora kialakítással, beépített hangkeltéssel és fényvisszajelzéssel, kezdő mikrokontrolleres tanuláshoz.
BBC micro:bit kompatibilis mini piano board hangkeltővel, billentyűs vezérléssel és fényjelzéssel, interaktív zenei programozáshoz.
micro:bithez illeszkedő mini zongora modul hangkimenettel és LED visszajelzéssel, kreatív programozási és zenei tanulóprojektekhez.
Mini zongora bővítőpanel micro:bit projektekhez, hangkeltő buzzerrel, RGB LED-ekkel és egyszerű vezérléssel, tantermi kódoláshoz.

Micro:bit bővítőpanel – Piano/zongora

4.990Ft (3.929Ft+ÁFA)

3 készleten

Hozzáadás a kívánságlistához
Cikkszám: T88777 Kategória: Márka:
Cikkszám: T88777

Leírás

Amikor a micro:bit megjelenik az oktatásban, amikor a gyerekek már értik, hogy a kód működik – de még nem érzik igazán, hogy ők irányítanak valamit.

Egy LED villogása jó kezdet. Egy soros monitorra kiírt szám is hasznos. De amikor az érintésre hang szólal meg, a fények reagálnak, és a micro:bitből hirtelen mini zongora, riasztó, játékvezérlő vagy interaktív kezelőfelület lesz, na ott kezd el igazán életre kelni a projekt.

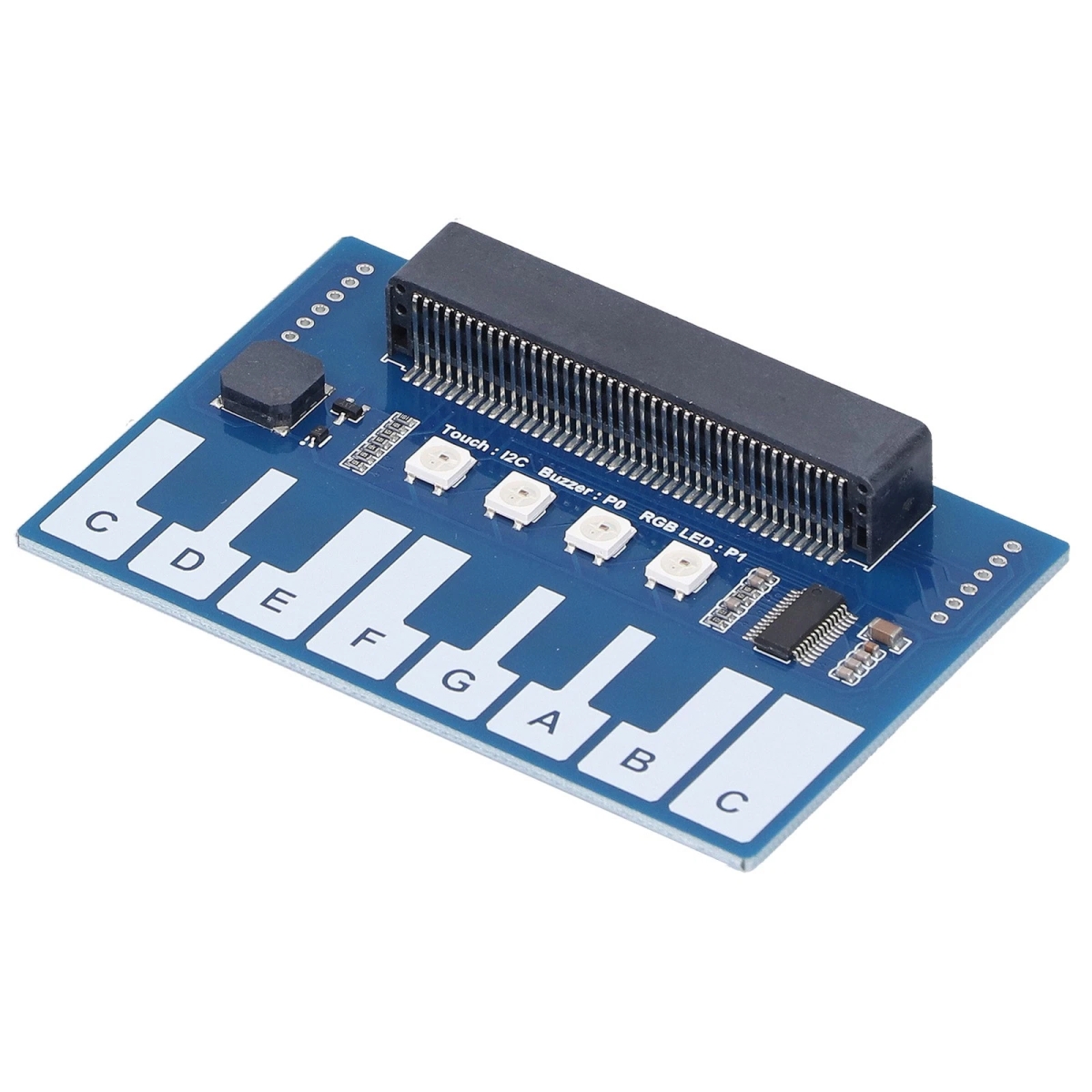

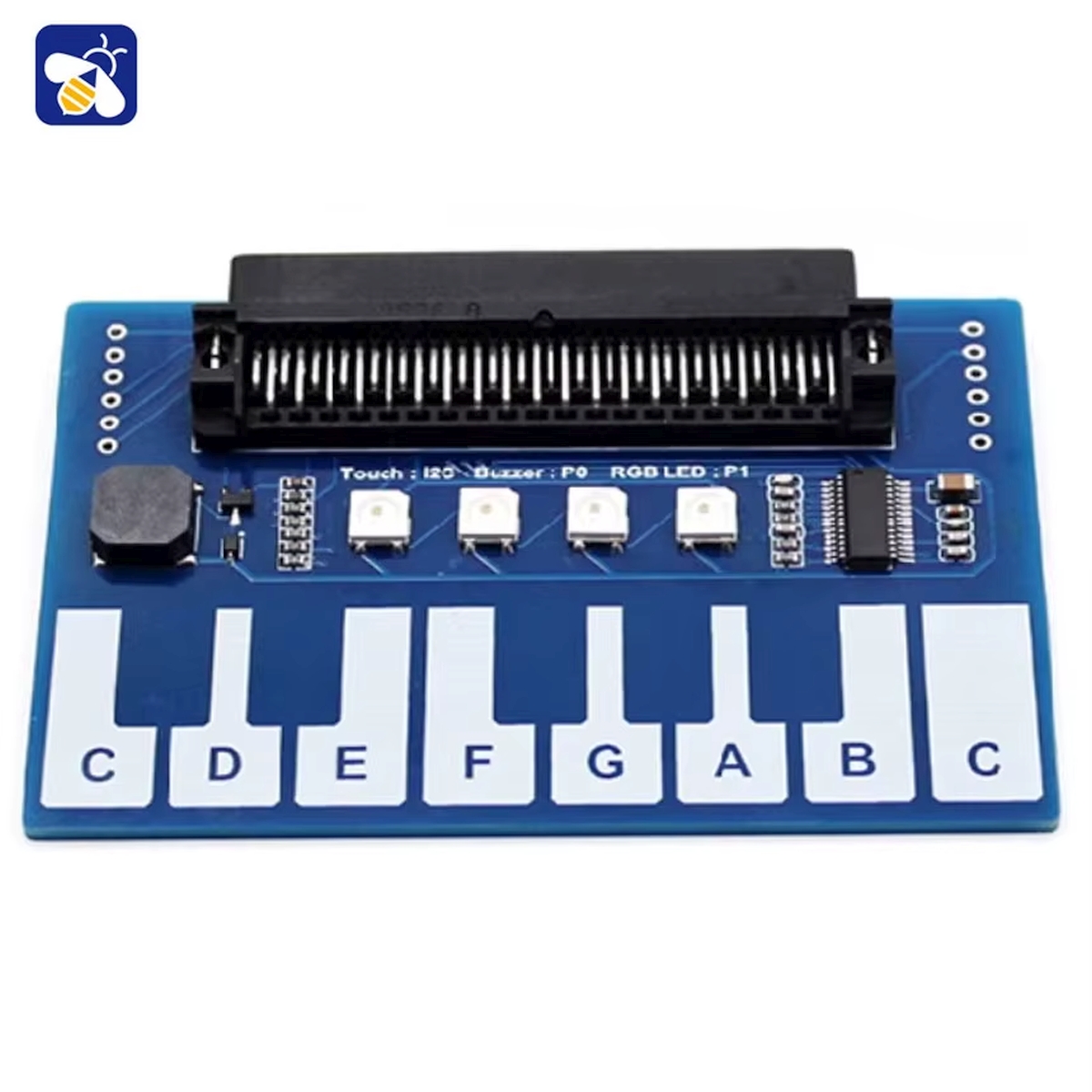

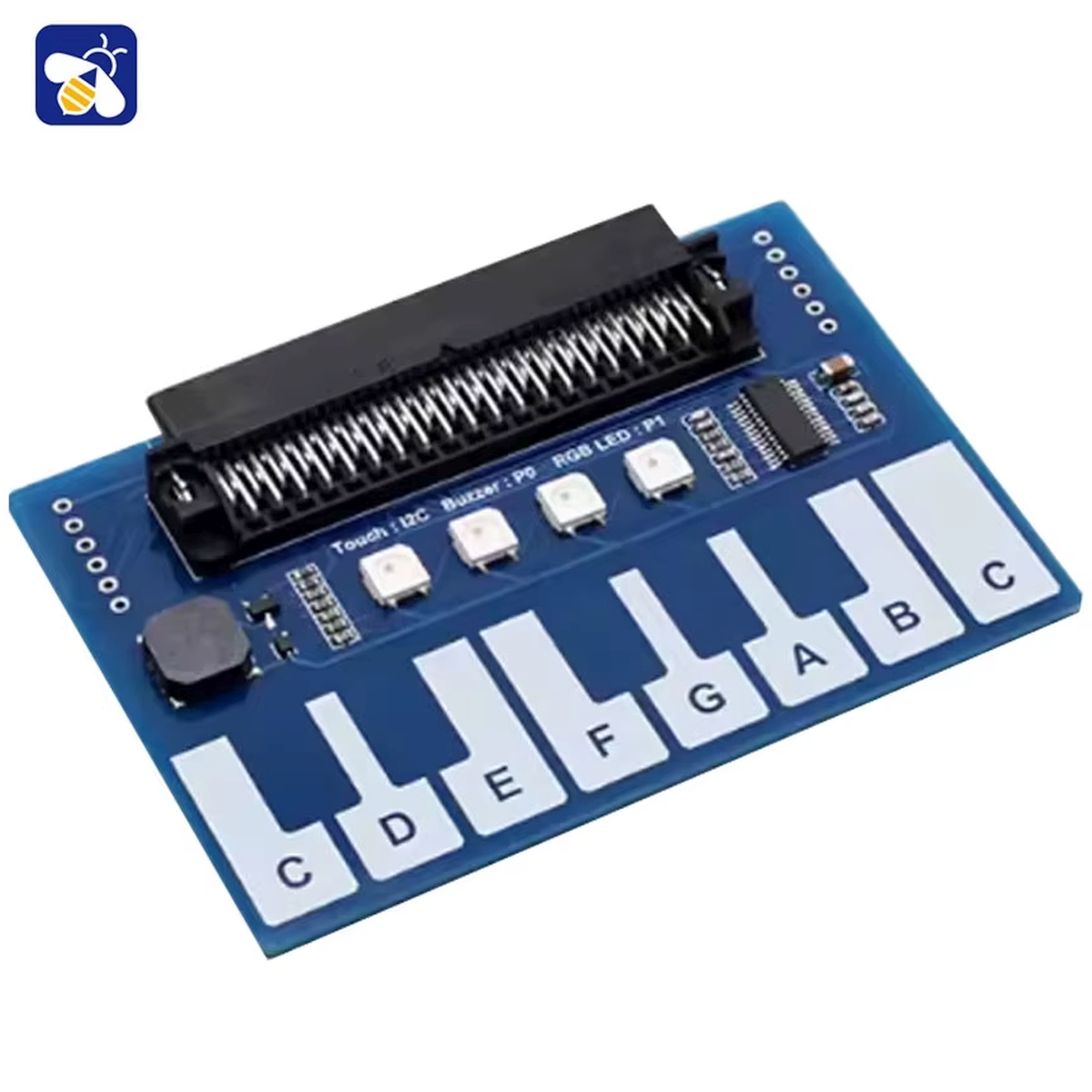

Ez a micro:bit mini zongora bővítőpanel pontosan ezt adja: 13 kapacitív érintőfelületet, beépített csipogót és 4 darab címezhető RGB LED-et egyetlen, micro:bit élcsatlakozóra illeszkedő panelen.

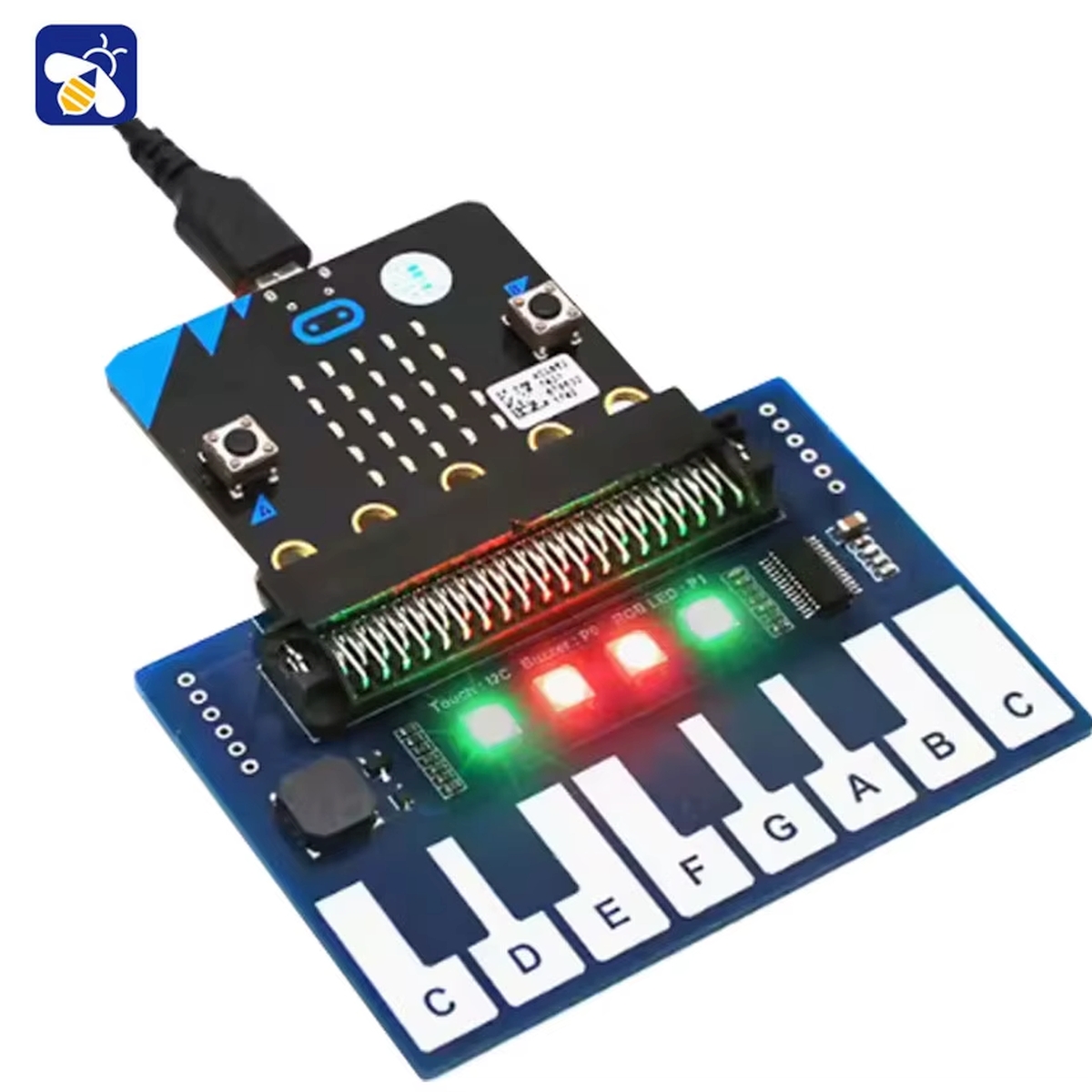

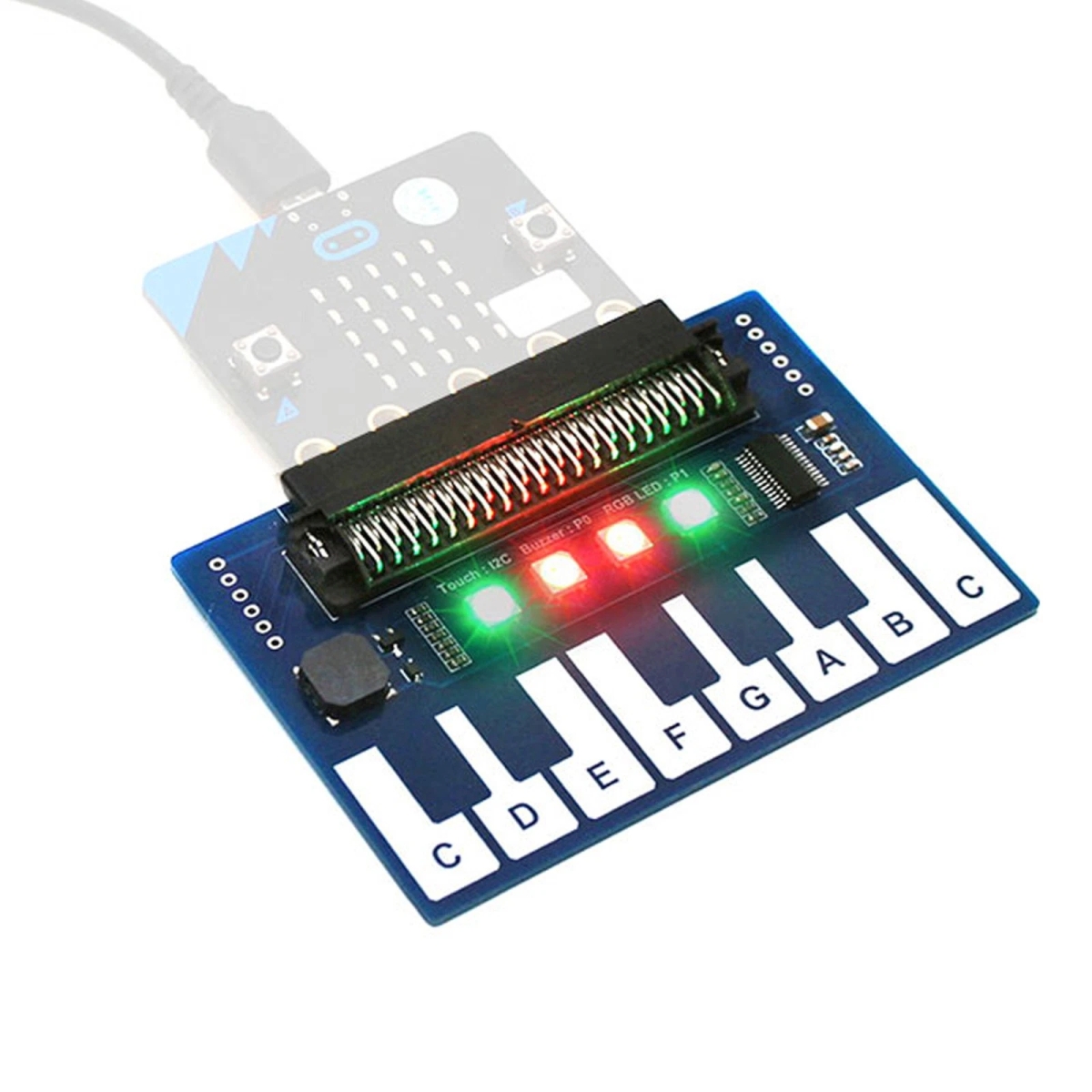

A panel micro:bithez készült. Közvetlenül a micro:bit edge connector csatlakozójára illeszthető, így nincs szükség külön breadboardra vagy hosszú jumperkábel-kötegre ahhoz, hogy egy látványos, hallható, érintésvezérelt projektet építs.

Tipikus felhasználás: mini zongora, érintésérzékeny játékgombok, hangos-fényes visszajelzés, MakeCode tanórai feladat, MicroPython kísérlet, egyszerű kezelőfelület micro:bit projektekhez.

Fontos: ez nem Arduino shield és nem univerzális mikrokontroller modul. Fizikailag micro:bit élcsatlakozóra készült, 3,3 V-os micro:bit környezethez.

Miért érdekes?

Mert egyetlen bővítőpanelen együtt van három olyan dolog, amitől a micro:bit projekt azonnal izgalmasabb lesz: érintés, hang és fény.

  • 13 kapacitív érintőfelület micro:bit projektekhez.
  • TTP229 kapacitív érintésvezérlő, I2C kommunikációval.
  • Beépített csipogó a micro:bit P0 lábához rendelve.
  • 4 darab WS2812B címezhető RGB LED a micro:bit P1 lábán.
  • Közvetlen micro:bit élcsatlakozós csatlakozás.

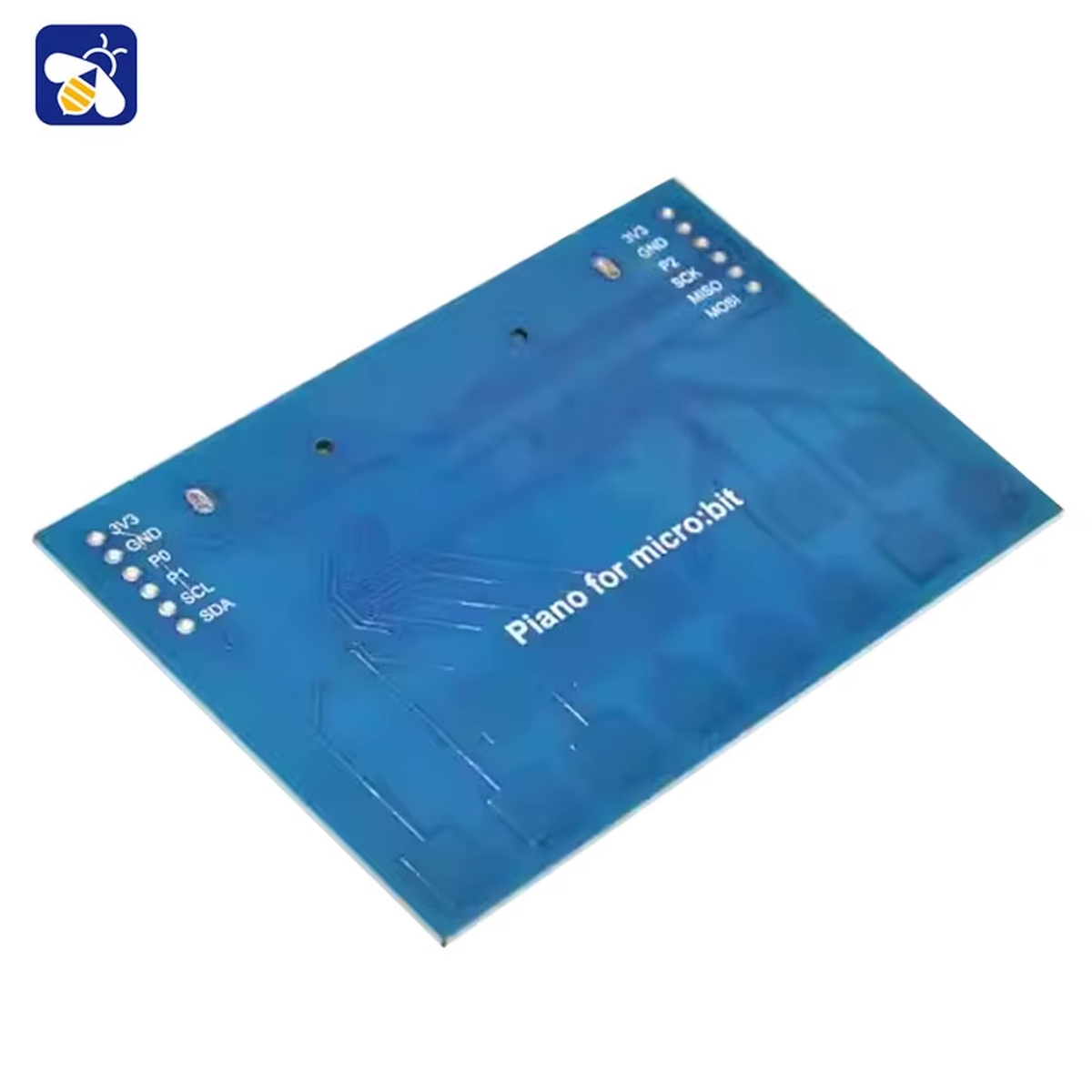

  • Kivezetett további micro:bit jelek bővítéshez.
  • MakeCode és MicroPython oktatási feladatokhoz is jól használható.
  • Látványos, azonnali visszajelzést ad: érintésre hang, fény, esemény vagy programlogika indulhat.

Azaz: nem csak azt tanítja meg, hogy “ha ezt írom a kódba, akkor történik valami”, hanem azt is, hogy a micro:bit hogyan válhat valódi kezelőfelületté.

Hogyan működik?

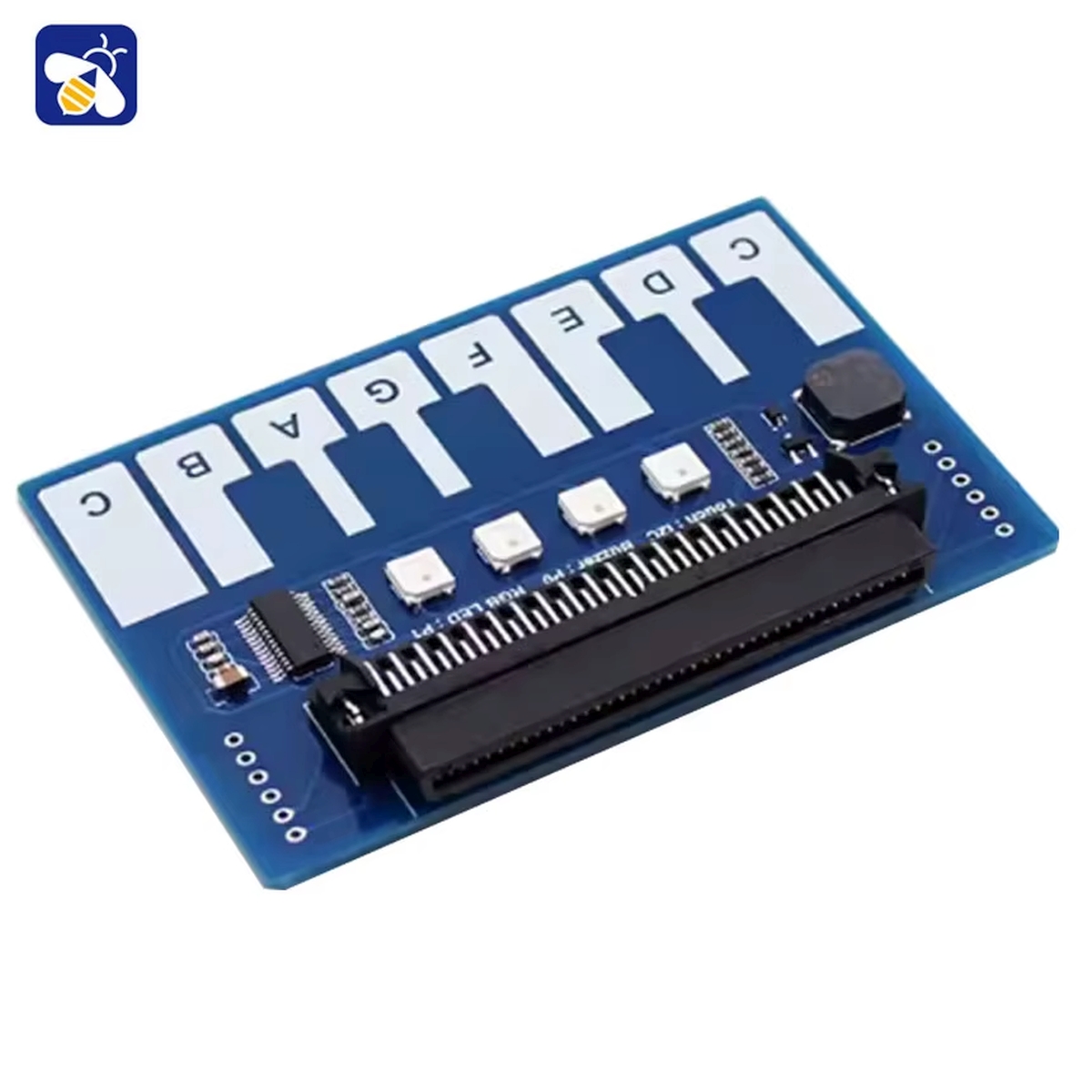

A panel közvetlenül a micro:bit élcsatlakozójára csatlakozik. A rajta lévő érintőfelületeket egy TTP229 kapacitív érintővezérlő kezeli, amely I2C buszon kommunikál a micro:bittel.

Ez azt jelenti, hogy a micro:bit nem külön-külön olvassa a 13 érintőfelületet sok-sok bemeneti lábon, hanem az érintővezérlőn keresztül kérdezi le, melyik felületet érintetted meg.

A beépített csipogó a P0 lábra van kötve. Ezzel egyszerű hangokat, dallamokat, jelzőhangokat vagy riasztási mintákat lehet megszólaltatni.

A 4 darab WS2812B RGB LED a P1 lábon vezérelhető. Ezek címezhető LED-ek, vagyis egyetlen adatvonallal külön-külön is beállítható a színük és fényerejük. Így az érintésre nemcsak hang, hanem színes fényvisszajelzés is adható.

A panel 3,3 V-os micro:bit környezethez készült. Ez fontos: nem 5 V-os Arduino logikai szintre optimalizált bővítőpanelről van szó.

Mire használhatod?

Na, itt kezd igazán szerethetővé válni ez a panel. Olyan micro:bit projektekhez ajánlott, ahol a felhasználó érintéssel ad bemenetet, a micro:bit pedig hanggal, fénnyel vagy programlogikával válaszol.

Tipikus felhasználási példák:

  • mini zongora micro:bittel,
  • egyszerű dallamlejátszó vagy hangsor gyakorló projekt,
  • érintésre színt váltó RGB LED-es játék,
  • riasztó vagy jelzőhangos rendszer,
  • reakcióidő-mérő vagy memóriajáték,
  • interaktív kezelőfelület oktatási demókhoz,
  • MakeCode feladat, ahol a tanuló az érintést, hangot és fényt egyszerre látja működni,
  • MicroPython kísérlet I2C érintésvezérléssel,
  • távoli vezérlő micro:bit rádiós kommunikációval,
  • bemutatópanel szakkörre, robotikaórára vagy nyílt napra.

Ez a panel különösen jó akkor, ha nem csak programozni szeretnél tanítani, hanem sikerélményt is adni: “megérintem, megszólal, felvillan, reagál”.

Mire nem ideális?

Pont azért, hogy jó döntést hozz, ezt is érdemes kimondani. Ez a panel nem ideális, ha:

  • Arduino UNO, Nano vagy más Arduino fejléces panelhez keresel közvetlenül illeszkedő modult,
  • nagy hangerőre vagy valódi audioerősítős hangszóróra van szükséged,
  • ipari, robusztus kezelőpanelt szeretnél,
  • a micro:bit P0 lábát más fix funkcióra kell fenntartanod,
  • a micro:bit P1 lábát már más időkritikus eszköz használja,
  • sok I2C perifériát kötnél össze anélkül, hogy ellenőriznéd a címeket és a buszterhelést,
  • 5 V-os logikai szintű rendszerhez keresel bővítőt.

A panel oktatási, demonstrációs és hobbiprojektekhez izgalmas. Ipari kezelőfelületnek, erős audio kimenetnek vagy univerzális mikrokontrolleres billentyűzetmodulnak viszont nem ezt érdemes választani.

Kompatibilitás és beüzemelés

A panel micro:bithez készült, és hardveresen a micro:bit élcsatlakozójára illeszkedik.

micro:bit v1 és v2
A panel micro:bit edge connector kialakítású, ezért micro:bit v1 és v2 környezetben is működik. A használt lábak és perifériák miatt a konkrét projektben mindig ellenőrizni kell, hogy a P0, P1 és az I2C busz nem ütközik-e más kiegészítőkkel.

MakeCode
Oktatási környezetben a MakeCode jó kiindulópont. Egyszerű feladatoknál a tanulók gyorsan megértik, hogyan lesz egy érintésből esemény, hang vagy fényváltozás.

MicroPython
Haladóbb feladatokhoz MicroPythonból is kezelhető a panel. Ilyenkor az érintővezérlő I2C kommunikációja, a P0 hangkimenet és a P1-en vezérelt WS2812B LED-ek külön logikai egységként kezelhetők.

Arduino-kompatibilitás
A panelt nem Arduino shieldként kell kezelni. Fizikailag micro:bit edge connectorra készült, ezért Arduino fejlécre közvetlenül nem illeszkedik.

Tápfeszültség és logikai szint
A micro:bit 3,3 V-os környezetéhez készült. Ne kezeld 5 V-os logikai szintű panelként.

Lábhasználat és fontos ütközések

A panel használatakor ezekre a micro:bit erőforrásokra kell figyelni:

  • P0 – beépített csipogó
  • P1 – WS2812B RGB LED-ek adatvonala
  • I2C SDA/SCL – TTP229 érintésvezérlő kommunikációja
  • további kivezetett micro:bit jelek – bővítéshez, de projektfüggő tervezéssel

Ez azért fontos, mert ha egy projektben a P0 vagy P1 lábat már más periféria használja, ütközés lehet. Ugyanez igaz az I2C buszra is: több I2C eszköz esetén ellenőrizni kell a címeket és a busz stabilitását.

Oktatási ötletek

Ez a panel kifejezetten hálás tanórai és szakköri eszköz, mert több érzékszervet kapcsol be egyszerre.

Néhány könnyen érthető projektötlet:

  • Mini zongora: minden érintőfelület más hangot szólaltat meg.
  • Színes hangjegyek: minden hanghoz külön LED-szín tartozik.
  • Memóriajáték: a panel fény- és hangsorozatot ad, a játékosnak vissza kell érintenie.
  • Riasztópanel: egy érintés hatására csipogás és piros LED-villogás indul.
  • Jelszavas érintőzár: meghatározott érintéssorrend nyitja a “zárat”.
  • Rádiós távirányító: az egyik micro:bit érintés alapján jelet küld egy másik micro:bitnek.
  • Interaktív plakát: érintésre egy témához hang, fény vagy animáció kapcsolódik.

Ezeknél a feladatoknál a tanuló nem csak kódot ír, hanem azonnal látja és hallja a következményt. Ez az, amitől a micro:bit igazán jó belépő a programozásba.

Műszaki adatok

  • Termék típusa: micro:bit zenei / érintőpanel bővítő
  • Funkció: kapacitív érintőbillentyűzet, hangkeltő, RGB fényvisszajelzés
  • Kompatibilitás: micro:bit edge connector
  • Érintőfelületek száma: 13
  • Érintésvezérlő: TTP229
  • Érintés kommunikáció: I2C
  • Hangkeltő: beépített csipogó
  • Csipogó micro:bit lába: P0
  • RGB LED-ek: 4× WS2812B címezhető RGB LED
  • RGB LED adatvonal: micro:bit P1
  • Rendszerfeszültség: 3,3 V micro:bit környezet
  • Bővítési lehetőségek: kivezetett micro:bit jelek, SPI és egyes GPIO-k

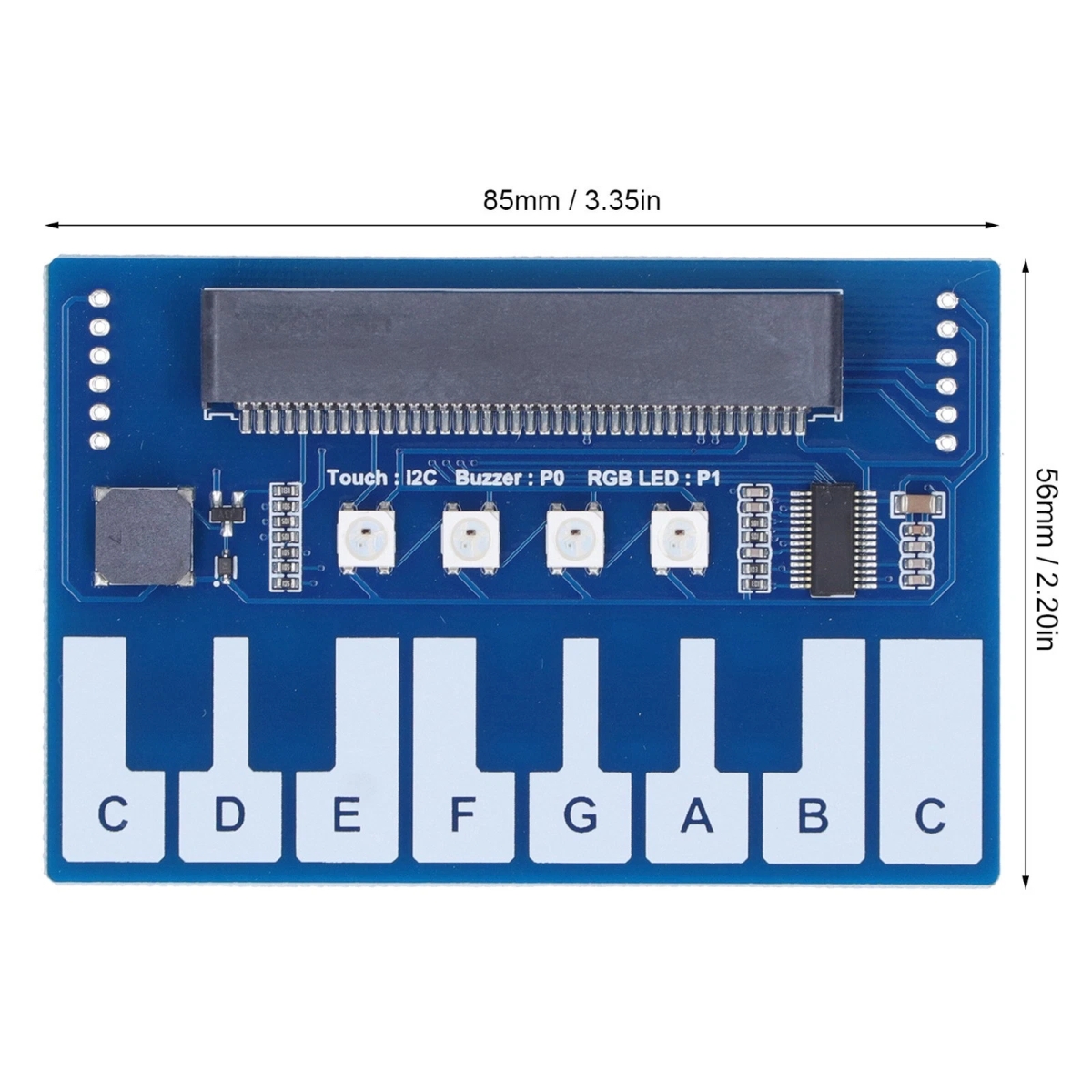

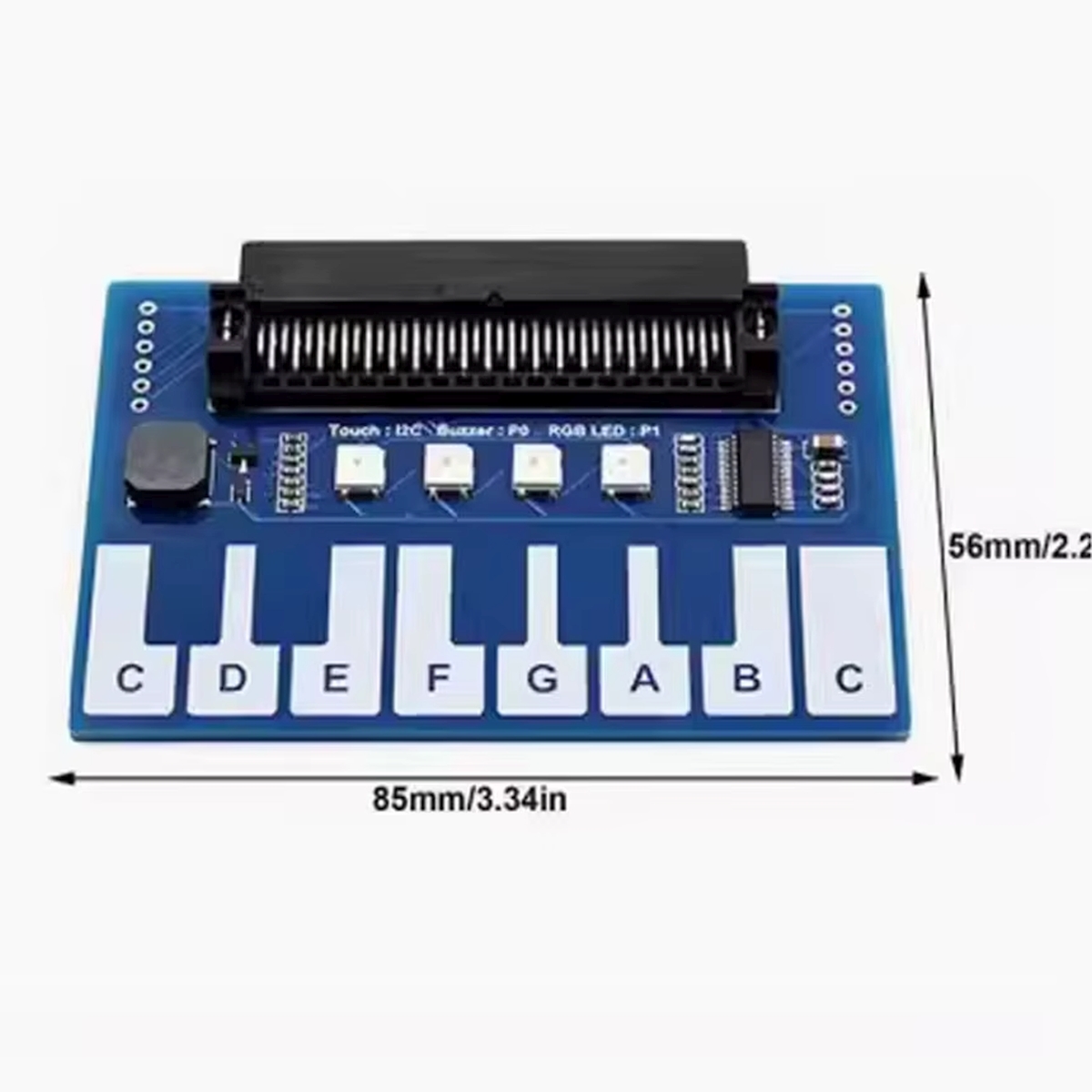

  • Mechanikai méret: 85 mm × 56 mm
  • Tipikus fejlesztési környezet: MakeCode, MicroPython

Csomag

  • 1× micro:bit mini zongora bővítőpanel kapacitív érintőfelületekkel, csipogóval és RGB LED-ekkel

Megjegyzés: a micro:bit alaplap külön termék, a csomag a micro:bit-ezt nem tartalmazza!

További információk

Tömeg0,075 kg
Méretek6 × 6 × 1 cm
CikkszámT88777
Kialakítás

Tápfeszültség [V]

,


Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„Micro:bit bővítőpanel – Piano/zongora” értékelése elsőként

Az e-mail címet nem tesszük közzé. A kötelező mezőket * karakterrel jelöltük

Kérdés: Mire való a Micro:bit Expansion Board Mini Piano Music Expansion Board?
Válasz: A Micro:bit Expansion Board Mini Piano Music Expansion Board egy micro:bit kompatibilis zenei bővítőpanel, amellyel egyszerű, érintőgombos vagy nyomógombos mini zongora projekt készíthető. Oktatási célra különösen hasznos, mert a hangkeltés, a dallamprogramozás, az RGB LED visszajelzés és az alapvető bemenetkezelés egyetlen látványos micro:bit projekten keresztül tanítható.

Kérdés: Milyen projektekhez jó választás egy micro:bit piano expansion board?
Válasz: Ez a micro:bit piano expansion board jó választás kezdő zenei projektekhez, interaktív hangszer készítéséhez, STEAM oktatáshoz, dallamfelismerő feladatokhoz és egyszerű hang-visszajelzéses vezérlésekhez. Akkor praktikus, ha a cél nem különálló alkatrészek bekötése, hanem egy gyorsan használható micro:bit zene modul kipróbálása.

Kérdés: Hogyan működik a micro:bit mini piano modul hangkeltése?
Válasz: A mini piano modul a micro:bit vezérlésével hangokat szólaltat meg, jellemzően beépített buzzerrel vagy hangkimenettel. A program a kiválasztott gombhoz vagy érintőmezőhöz egy adott frekvenciát, hangjegyet vagy dallamrészletet rendel, így a micro:bit zongora modul egyszerű digitális hangszerként működik.

Kérdés: Kompatibilis a Mini Piano Music Expansion Board a micro:bit V1 és V2 panelekkel?
Válasz: A legtöbb micro:bit mini piano music expansion board a micro:bit élcsatlakozójára illeszkedik, ezért általában micro:bit V1 és micro:bit V2 panellel is használható. Vásárlás vagy programozás előtt érdemes ellenőrizni az adott gyártói verzió pin-kiosztását, mert a buzzer, az RGB LED, az érintővezérlő vagy a hangkimenet bekötése eltérhet.

Kérdés: Kell külön tápellátás a micro:bit zongora bővítőpanel használatához?
Válasz: Alap zenei és LED-es tesztekhez sok esetben elegendő a micro:bit USB-s vagy elemes tápellátása. Ha azonban a panel több RGB LED-et, erősebb hangkimenetet vagy külső kiegészítőket is használ, akkor stabil tápellátásra kell figyelni, mert a gyenge tápellátás halk hangot, újraindulást vagy bizonytalan érintésérzékelést okozhat.

Kérdés: Hogyan programozható a micro:bit piano board MakeCode környezetben?
Válasz: MakeCode környezetben a micro:bit piano board általában gomb- vagy érintéseseményekkel, hangblokkokkal és LED-vezérlő blokkokkal programozható. A feladat lényege, hogy minden bemenethez egy hangjegyet, frekvenciát vagy dallamot rendelünk, majd opcionálisan RGB LED visszajelzést is adunk a leütött hanghoz.

Kérdés: Használható a micro:bit mini piano modul MicroPython programozással is?
Válasz: Igen, ha ismert a panel pin-kiosztása és kommunikációs módja, a micro:bit mini piano modul MicroPythonból is kezelhető. Egyszerűbb változatoknál digitális bemeneteket és hangkimenetet kell vezérelni, I2C-s érintésvezérlővel szerelt verzióknál pedig az I2C kommunikáció és a megfelelő címzés is része a programozásnak.

Kérdés: Mit jelent az, ha a micro:bit piano expansion board I2C érintésvezérlőt használ?
Válasz: Az I2C érintésvezérlő azt jelenti, hogy a panel több érintőgomb állapotát nem külön-külön digitális lábakon, hanem egy közös kommunikációs buszon továbbítja a micro:bit felé. Ez mérnöki szempontból hatékony megoldás, mert kevesebb kivezetést foglal, és komplexebb micro:bit érintőgombos zenei interfész építhető vele.

Kérdés: Miért nem szól a micro:bit piano board, ha a program feltöltése sikerült?
Válasz: Ha a micro:bit piano board nem szól, először a panel helyes illesztését, a micro:bit tápellátását és a használt pin-kiosztást kell ellenőrizni. Gyakori hiba, hogy a program másik kimeneti lábra küldi a hangot, mint amelyre a buzzer vagy audio kimenet ténylegesen csatlakozik. I2C-s változatnál az érintésvezérlő címe és inicializálása is hibaforrás lehet.

Kérdés: Mire kell figyelni, ha az RGB LED-eket is használni szeretném a zenei projektben?
Válasz: RGB LED-es micro:bit piano modul esetén fontos a megfelelő LED-típus, adatpin és LED-darabszám beállítása. A zenei projektben az RGB LED visszajelzés használható hangjegyek megkülönböztetésére, ritmusjelzésre vagy vizuális oktatási segédletként, de a túl nagy fényerő feleslegesen növelheti az áramfelvételt.
