Leírás
A CH318T USB-A galvanikus leválasztó HUB számítógép és USB perifériák közé illeszthető USB 2.0 leválasztó modul. A CH318T vezérlőre épülő megoldás a földhurkok, mérési zavarok és potenciálkülönbségből adódó hibák csökkentésére használható, miközben a 480 Mbps USB 2.0 Hi-Speed adatkapcsolatot is kezeli.
Mikor érdemes használni?
A CH318T USB-A galvanikus leválasztó HUB olyan helyre való, ahol a számítógép USB-portja és a külső eszköz nem jó, ha közös földön ül. Ez előfordulhat mérőrendszernél, USB-s adatgyűjtőnél, hangtechnikánál, külső tápos vezérlőnél vagy laborasztalon összeépített prototípusnál.
Ez az eszköz nem túlfeszültségvédő csodaszer, hanem egy leválasztott USB kapcsolatot ad. Akkor segít, ha a hiba oka a földhurok, a zajos tápellátás, a külön földpotenciál vagy a PC felé visszajutó zavar.
Azaz a CH318T USB-A galvanikus leválasztó HUB egy USB 2.0 Hi-Speed leválasztó modul, amely a host oldalt és az USB periféria oldalt elektromosan szétválasztja, miközben több USB-A eszköz csatlakoztatását is lehetővé teszi.
Így működik a gyakorlatban
A CH318T chip az USB jelet nem egyszerűen átvezeti, hanem az izolációs határon keresztül újraközvetíti. A megoldás célja, hogy az adatkapcsolat megmaradjon, de a két oldal földpontja ne legyen közvetlenül összekötve.
A modul USB 2.0 tartományban dolgozik. A 480 Mbps adatsebesség USB 2.0 Hi-Speed módot jelent, nem USB 3.x SuperSpeed kapcsolatot. Ez a különbség fontos, mert egy USB 3.0-s csatlakozóba bedugva is csak USB 2.0 sebességű leválasztott kapcsolatként kell számolni vele.
A kimeneti oldalon a perifériák tápellátását a modul saját leválasztott tápoldala adja. Emiatt nem csak az adatsebesség, hanem a kimeneti áram is döntési adat: nagy indítási áramú külső lemez, kamera vagy rádiós adapter mellé előbb ellenőrizni kell a fogyasztást.
Alkalmazás
A CH318T USB-A galvanikus leválasztó HUB különösen ezekben a helyzetekben lehet hasznos:
- USB-s oszcilloszkóp vagy adatgyűjtő PC-re kötésekor.
- Arduino, ESP32 vagy más fejlesztőpanel programozásakor, ha a céláramkör külön tápról működik.
- Raspberry Pi és külső USB periféria közötti zajos kapcsolatnál.
- USB-s DAC, hangkártya vagy audio interfész földhurok zajának csökkentésénél.
- Ipari vezérlő vagy terepi mérőeszköz PC-s szervizkapcsolatánál.
- Laborasztalon, ahol több külső tápos eszköz kerül egy számítógépre.
- Olyan mérésnél, ahol a PC földelése megváltoztatná a mérési körülményeket.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| USB 2.0 Hi-Speed eszközt kötsz rá? | A 480 Mbps kapcsolat csak USB 2.0 tartományig értendő, USB 3.x SuperSpeed nem lesz belőle. |
| Mennyi áramot kér a periféria indításkor? | Ha a fogyasztás átlépi a leválasztott tápoldal határát, szakadozás vagy újraindulás jelenhet meg. Ekkor a külső 5V szükséges. |
| Több eszközt használsz egyszerre a HUB oldalon? | A kimeneti áram és az USB sávszélesség megoszlik az eszközök között. |
| Külső tápos eszközt csatlakoztatsz? | A leválasztás csak akkor hasznos, ha a külső táp földelése nem kerül máshol visszakötésre a PC földjére. |
| Mérőműszert használsz PC-vel? | A leválasztás csökkentheti a földhurkot, de nem helyettesíti a mérési biztonsági szabályokat. |
| USB 1.1 vagy lassabb eszköz kerül rá? | A CH318T kezeli a 12 Mbps és 1,5 Mbps módokat is, de az adott perifériával érdemes próbát végezni. |
Döntés előtt ellenőrizendő adatok
Vásárlás előtt ezekre érdemes ránézni:
- A konkrét modul leválasztási feszültsége: min. 1500 V
- A bemeneti csatlakozás pontos kialakítása: USB-A, USB-B, USB-C vagy külön tápcsatlakozó. A HUB PC felé a bemenete USB-C csatlakozóval szerelt.
- A kimeneti oldali áramhatár: a 400 mA elég-e az adott perifériákhoz. Ha nem külső 5V kell a HUB-nak.
- A három USB-A port tényleges használata: mind leválasztott oldalon van.
- A használt USB eszköz adatátviteli igénye: USB 2.0 Hi-Speed elég-e, vagy valódi USB 3.x kapcsolat kell.
Használati korlátok – mikor ne ezt válaszd?
- Ne ezt válaszd, ha USB 3.0, USB 3.1 vagy USB 3.2 SuperSpeed adatsebességre van szükség.
- Ne ezt válaszd nagy áramú USB-s eszközhöz, ha a perifériák összesen 400 mA feletti áramigénye esetén. Külső 5V táp kell ekkor a leválasztott oldalnak.
- Ne ezt válaszd életvédelmi vagy orvostechnikai tanúsított leválasztás helyett.
- Ne ezt válaszd akkor, ha a zavar nem USB földhurokból, hanem hibás kábelből, gyenge tápegységből vagy rossz árnyékolásból jön.
- Ne ezt válaszd külső HDD/SSD teljes sebességű használatához, ha a meghajtó USB 3.x sávszélességet igényel.
Műhelytitok
A legtöbb félreértés a sebesség körül jön elő. A 480 Mbps nem Full-Speed, hanem USB 2.0 Hi-Speed! Azaz a sebességigényt mindenképp ellenőrizd!
Műszaki jellemzők
| Vezérlőchip: | CH318T |
| Gyártóchip: | WCH / Jiangsu Qin Heng |
| USB szabvány: | USB 2.0 / USB 1.1 |
| Maximális adatsebesség: | 480 Mbps, USB 2.0 Hi-Speed |
| Támogatott sebességek: | 480 Mbps / 12 Mbps / 1,5 Mbps |

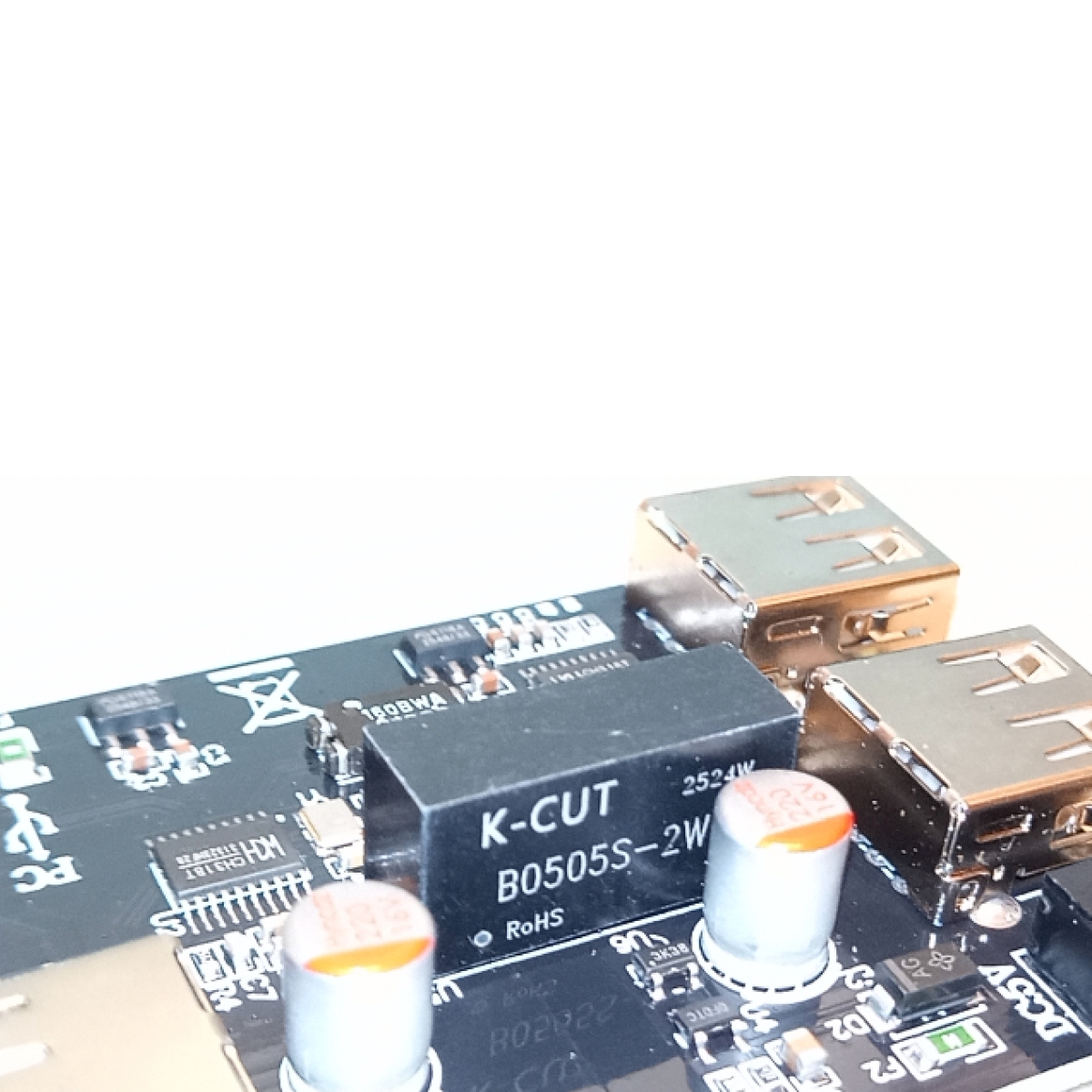

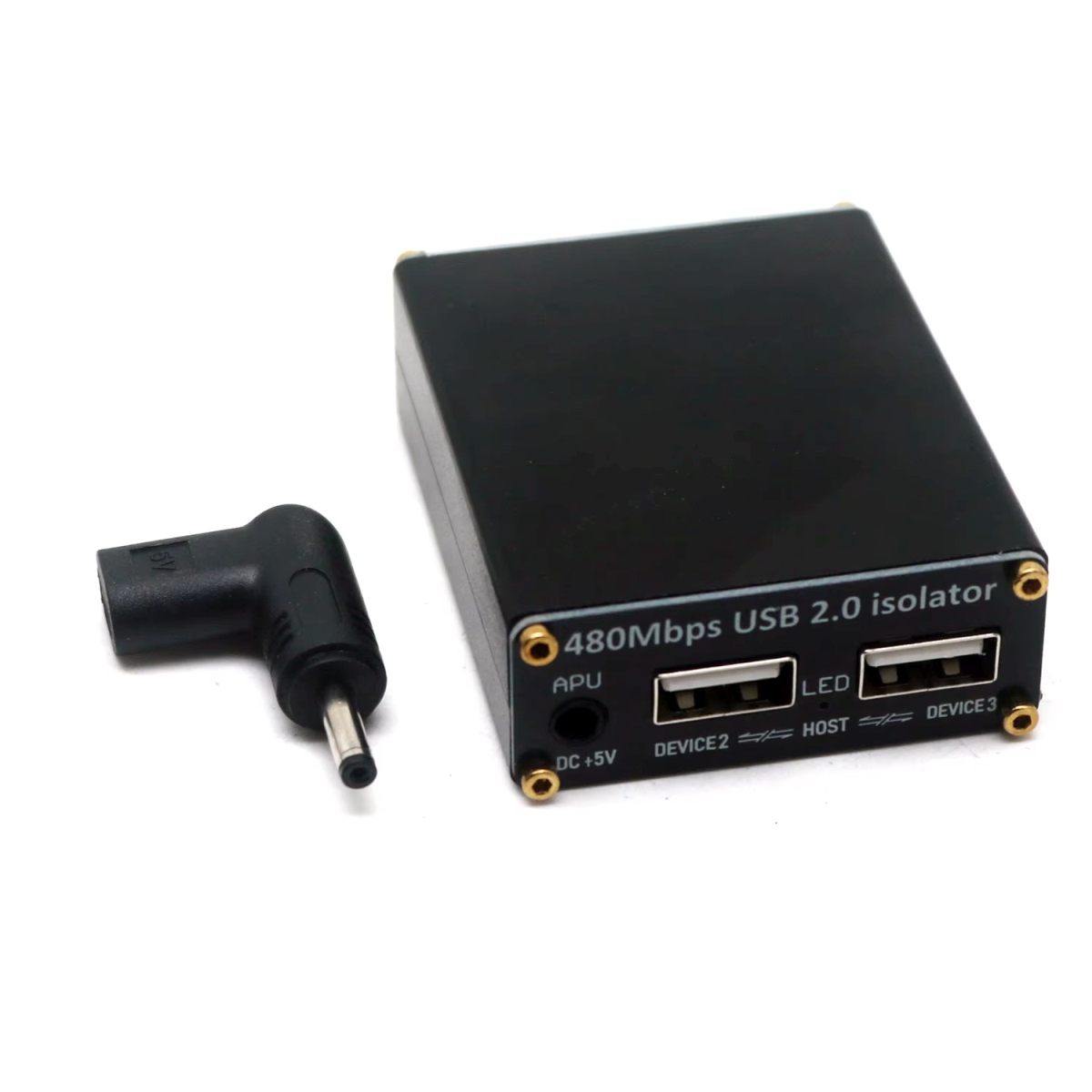

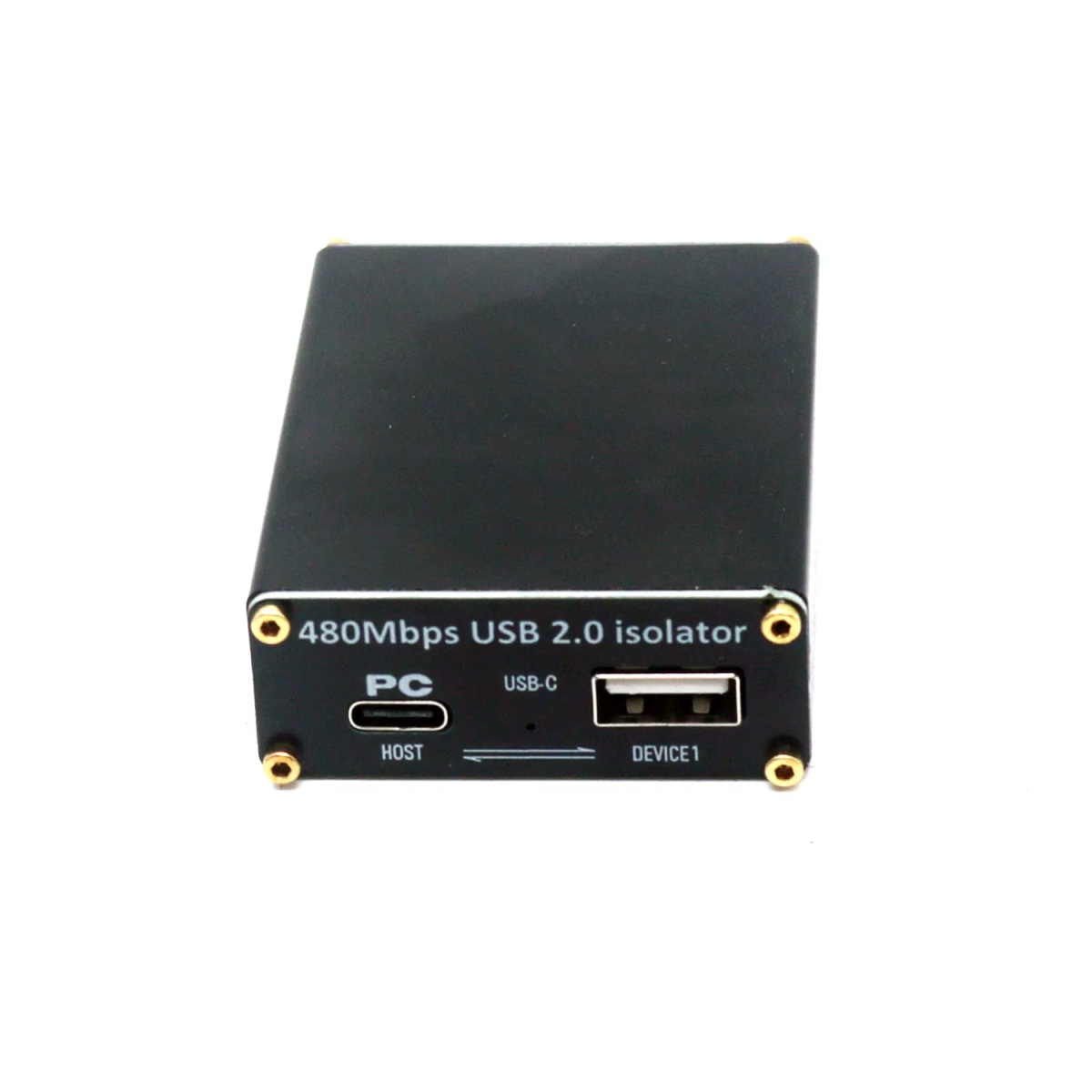

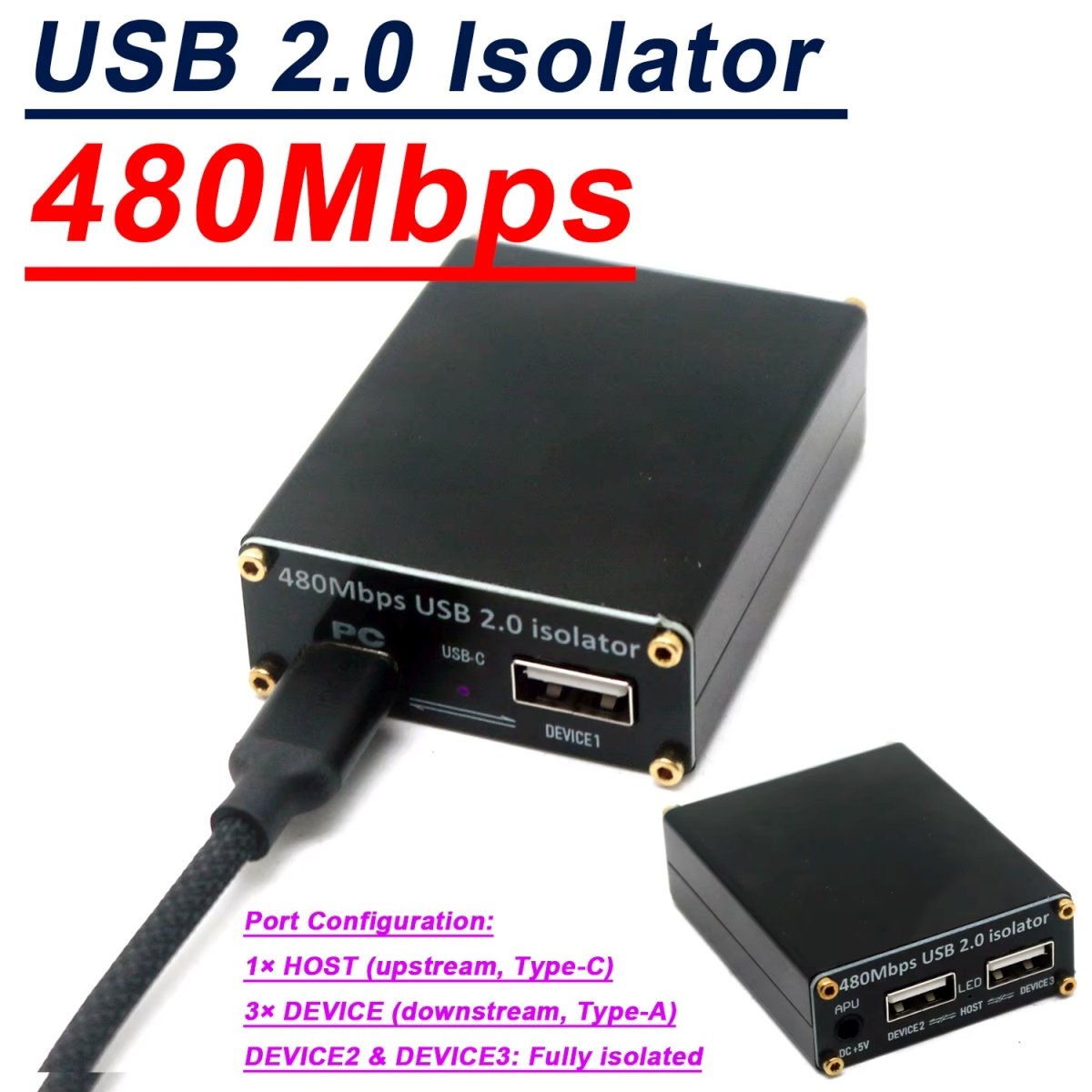

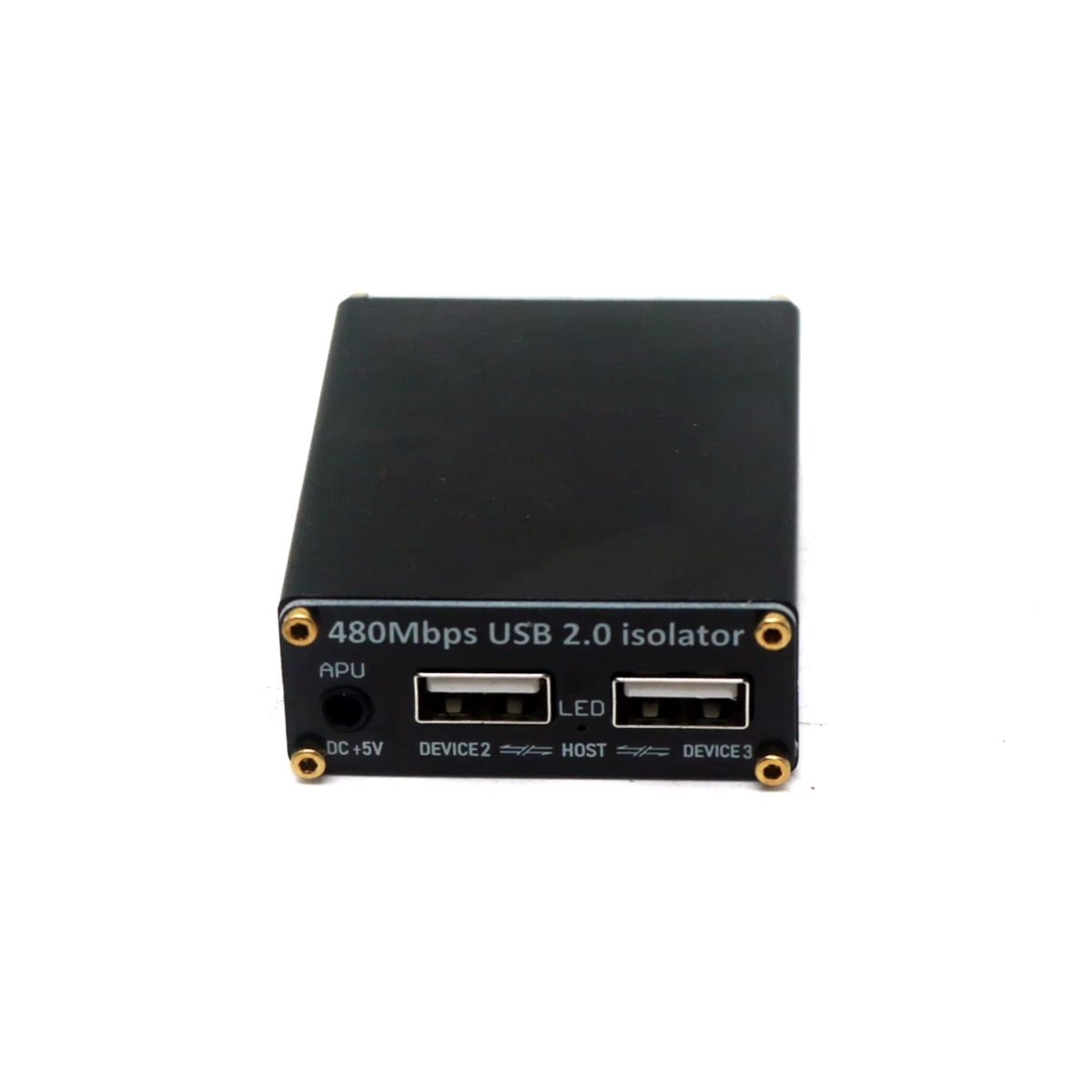

| Csatlakozók: | 3× USB-A kimenet, 1x USB-C bemenet |
| Leválasztási feszültség: | 1500V |
| Bemeneti tápfeszültség: | 5 V DC (csak ha plusz táplálási igény van a leválasztott oldalon) |
| Kimeneti áram: | 400 mA max. |
| Támogatott adatátviteli módok: | Control / Bulk / Interrupt / Isochronous |
| USB 3.x SuperSpeed támogatás: | nincs |
| Driverigény: | külön driver nélkül használható USB eszközként |
| Kialakítás: | paneles, USB-A csatlakozós, izolált HUB |
