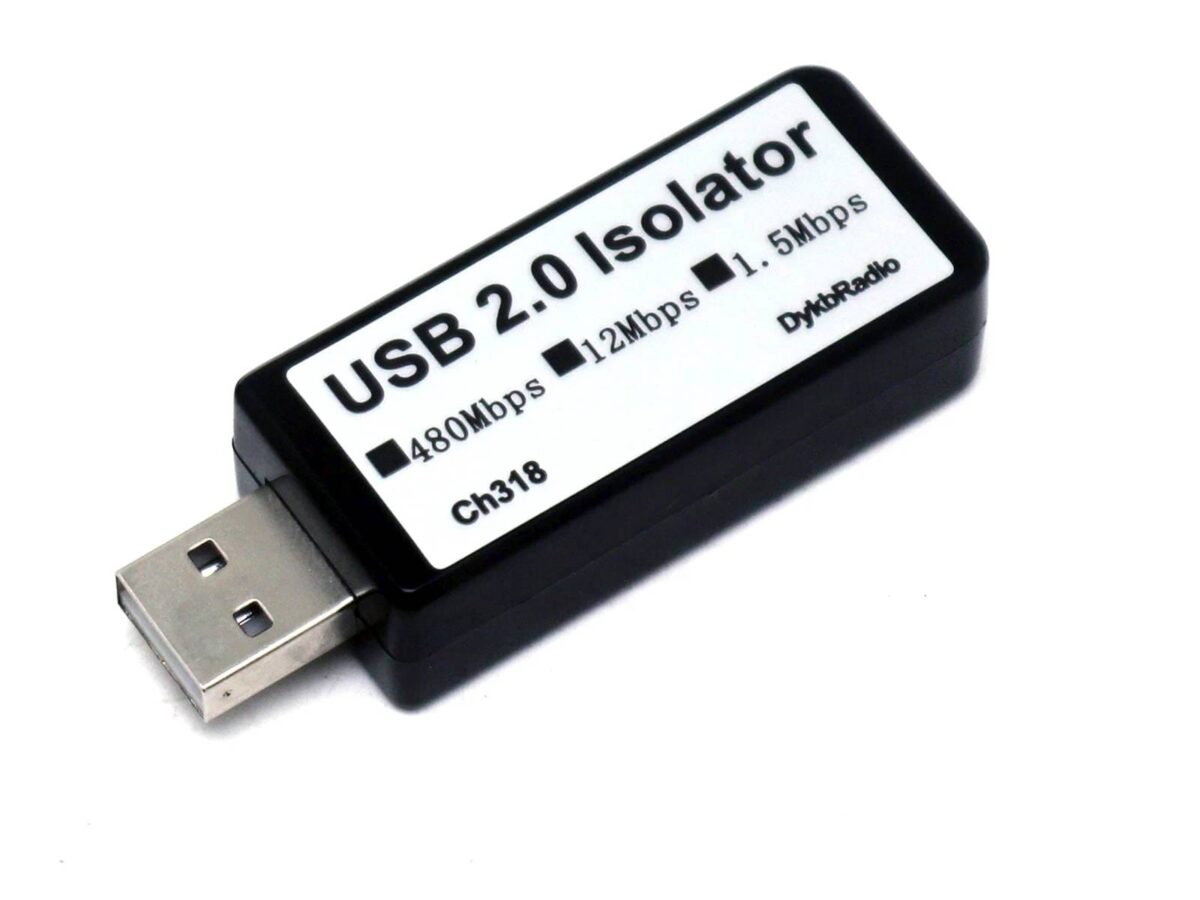

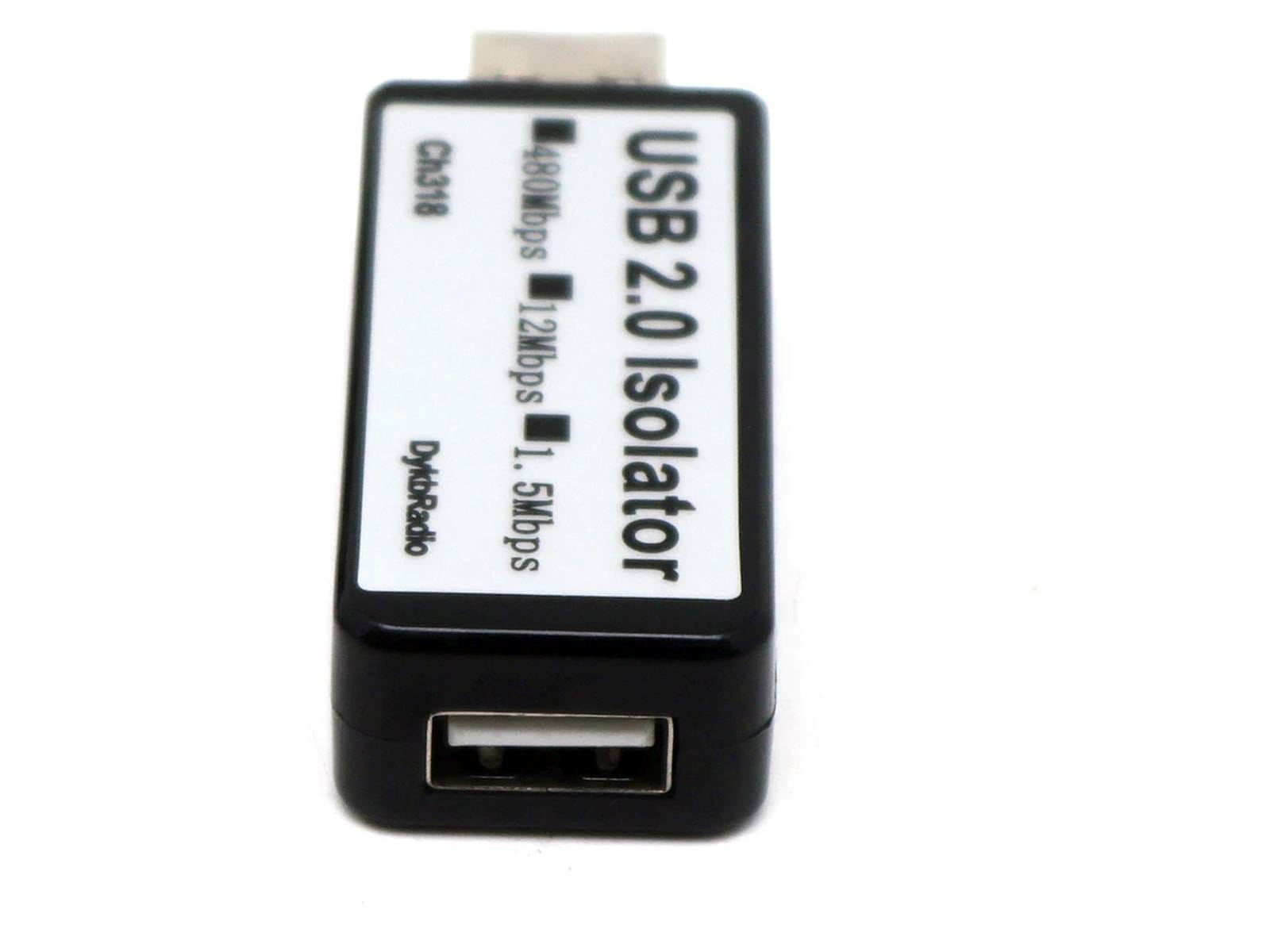

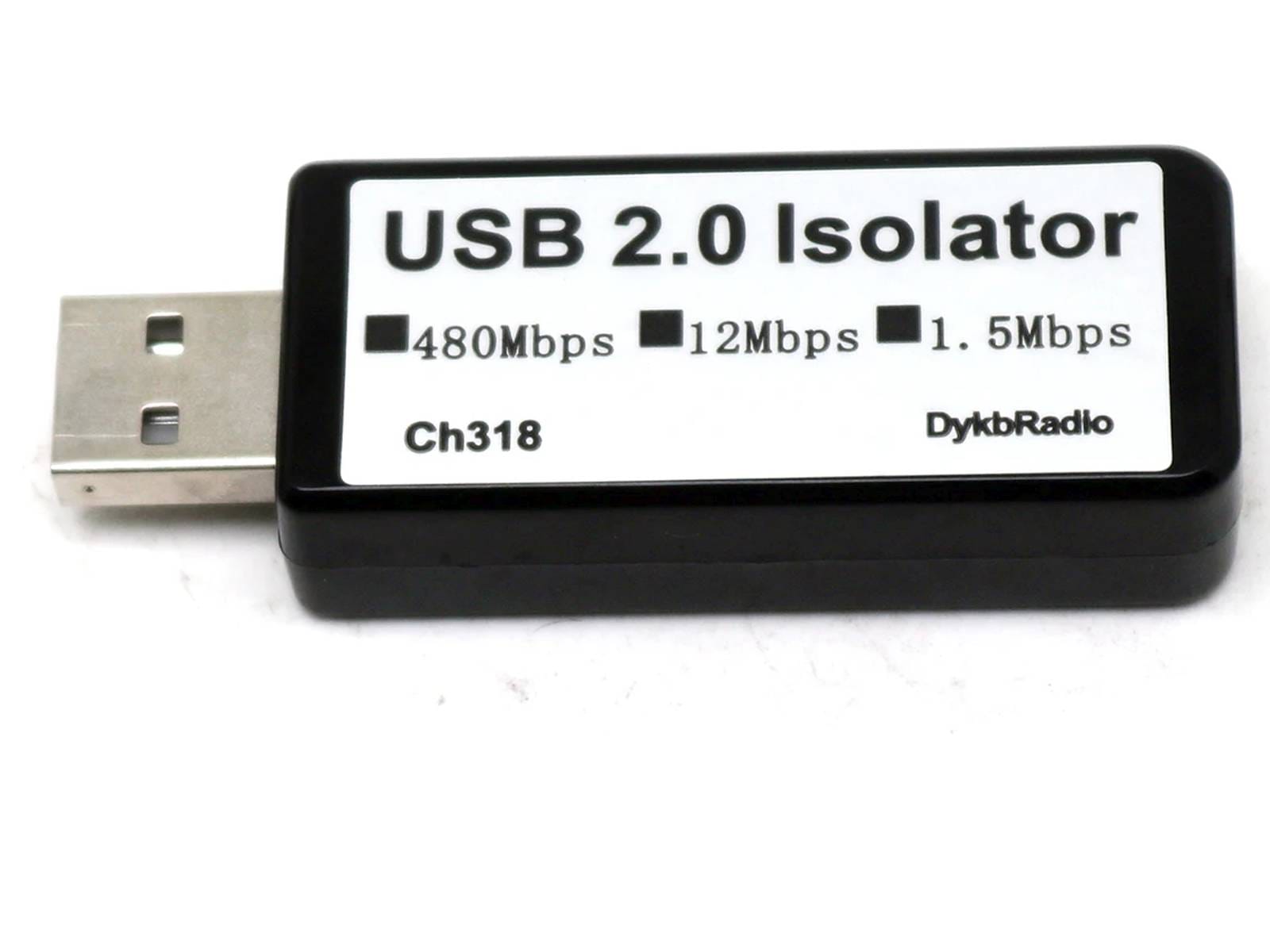

USB-A – USB-A galvanikus leválasztó (CH318T, 1500V, USB 2.0 izolátor, full speed (480Mbps), 400mA)

Leírás

A USB-A – USB-A galvanikus leválasztó – CH318T, 1500 V, USB 2.0 Hi-Speed, 480 Mbps, 400 mA olyan USB-kapcsolatokhoz készült, ahol a számítógép és a csatlakoztatott elektronika földjét villamosan el kell választani egymástól. Ez gyakran mérőasztalon, saját tápegységről működő fejlesztői áramkörnél, programozásnál vagy USB-s adatgyűjtésnél válik fontossá, mert a közös földön keresztül zavaráram vagy földhurok alakulhat ki.

A CH318T vezérlő USB 2.0 Hi-Speed kapcsolatot kezel, legfeljebb 480 Mbps adatsebességgel. A 12 Mbps Full-Speed és az 1,5 Mbps Low-Speed USB-eszközök is használhatók vele. A 480 Mbps támogatás főleg akkor számít, amikor a megszokott 12 Mbps-os USB izolátor már szűk keresztmetszetet jelentene.

A leválasztott oldal legfeljebb 400 mA-rel terhelhető. A csatlakoztatott periféria fogyasztása ezért ugyanúgy része a választásnak, mint az adatsebesség. Egy USB-soros átalakító, programozó vagy kisebb mérőadapter rendszerint jóval kevesebbet kér, mint egy nagyobb fogyasztású USB-periféria.

Az eszköz USB 2.0 adatkapcsolatra készült. USB 3.x SuperSpeed átvitelhez más típusú leválasztóra van szükség.

Használjuk? Használjuk!

Egy tipikus műhelyhelyzetben a számítógép USB-portja egy külön tápegységről működő vezérlőhöz, mérőeszközhöz vagy fejlesztőpanelhez csatlakozik. A két készülék földje ilyenkor az USB-kábelen keresztül összekapcsolódik. Ha a két oldal között potenciálkülönbség vagy zavaráram jelenik meg, annak hatása a mérésben, az analóg jelútban vagy az adatkapcsolatban is megjelenhet.

A USB-A – USB-A galvanikus leválasztó – CH318T, 1500 V, USB 2.0 Hi-Speed, 480 Mbps, 400 mA a két USB-oldal közötti galvanikus kapcsolatot választja szét, miközben az adatforgalom továbbra is átjut az izolációs határon. Így a számítógép földje és a csatlakoztatott készülék földje nem kerül közvetlen villamos kapcsolatba egymással.

A megadott leválasztási érték 1500 V. Ez a termék műszaki jellemzője, ezért olyan alkalmazásnál, ahol szabvány szerinti biztonsági vagy orvostechnikai leválasztás szükséges, külön erre minősített eszközt kell választani.

A működés, egyszerűen elmagyarázva

USB izolátornál két adatot érdemes elsőként megnézni: az átviteli sebességet és a leválasztott oldal terhelhetőségét.

A USB-A – USB-A galvanikus leválasztó – CH318T, 1500 V, USB 2.0 Hi-Speed, 480 Mbps, 400 mA legfeljebb 480 Mbps USB 2.0 Hi-Speed kapcsolatot kezel. A 480 Mbps az USB szabvány szóhasználatában Hi-Speed sebesség. A Full-Speed 12 Mbps, a Low-Speed pedig 1,5 Mbps. Ez a különbség nagyobb adatforgalmú mérőeszköznél, USB-s hangillesztőnél vagy más gyorsabb perifériánál már meghatározhatja, melyik izolátor használható.

A leválasztott oldalon rendelkezésre álló áram legfeljebb 400 mA. A periféria tápigényét ehhez kell igazítani. Ha az USB-eszköz ennél nagyobb áramot igényel, a tápellátás oldalán más megoldás szükséges.

Mikor használd?

• Számítógéphez csatlakozó USB-s mérőeszköznél, amikor a mérőrendszer és a PC földjét el kell választani.
• USB-soros átalakító és külön tápegységről működő vezérlő között.
• Mikrokontrolleres fejlesztésnél, amikor a programozó vagy hibakereső USB-kapcsolata földhurkot hozna létre.
• USB-s adatgyűjtő rendszerben, ahol az érzékeny analóg mérés mellett zavaráram jelenhet meg.
• USB DAC vagy hangillesztő környezetében, ha a számítógép és az audiorendszer közös földje okozza a zavar útját.
• Több tápegységet használó labor- vagy fejlesztői összeállításban.
• Szerviz- és diagnosztikai kapcsolatban, ahol a számítógép USB-portját galvanikusan el kell választani a vizsgált berendezéstől.

Mire kell figyelni beüzemeléskor?

Ezt nézd meg, mielőtt döntesz

A 480 Mbps-os adatsebesség az egyik legfontosabb különbség az egyszerűbb USB izolátorokhoz képest. Sok leválasztó 12 Mbps Full-Speed kapcsolatot kezel, ami kisebb adatforgalmú programozóknál és soros átalakítóknál elegendő lehet, gyorsabb perifériánál viszont korlátozó tényezővé válhat.

A másik lényeges adat a 400 mA-es maximális kimeneti áram. USB-nél az azonos csatlakozó még nem jelent azonos fogyasztást. Egy kis interfész néhány tíz vagy száz milliamperrel is beéri, más perifériák ennél jóval nagyobb tápáramot kérhetnek.

A csatlakozók USB-A kivitelűek. USB-C csatlakozású rendszerhez megfelelő kábelre vagy eleve USB-C kialakítású leválasztóra lehet szükség.

Ahol már más megoldást érdemes választani

• USB 3.x SuperSpeed adatkapcsolathoz SuperSpeed átvitelre tervezett leválasztó szükséges.
• 400 mA-nél nagyobb tápáramot igénylő perifériánál nagyobb terhelhetőségű vagy külön táplált megoldás célszerű.
• Több USB-eszköz egyidejű leválasztásához többportos, galvanikusan leválasztott USB HUB használható.
• Biztonsági szabványhoz, orvostechnikai berendezéshez vagy előírt szigetelési kategóriához megfelelő tanúsítással rendelkező eszköz szükséges.
• USB-C vagy speciális csatlakozású rendszerhez a csatlakozók és a kábelezés alapján kell kiválasztani a megfelelő változatot.

Egy részlet, amin sok múlhat

A 480 Mbps sebességet érdemes pontosan értelmezni. USB 2.0 környezetben a 480 Mbps neve Hi-Speed, míg a Full-Speed 12 Mbps. Két izolátor egyaránt viselhet USB 2.0 megjelölést, miközben az egyik csak 12 Mbps-ig, a másik 480 Mbps-ig kezeli az adatkapcsolatot. Nagyobb adatforgalmú perifériánál ez már a használhatóságot meghatározó különbség.

Műszaki jellemzők

Csomag

• 1 db USB-A – USB-A galvanikus leválasztó – CH318T, 1500 V, USB 2.0 Hi-Speed, 480 Mbps, 400 mA
