ESP32 LVGL Development Board (3.2", LVGL, touch) [ESP32-2432S032C]

Name: ESP32 LVGL Development Board (3.2″, LVGL, touch) [ESP32-2432S032C]
Brand: Tavir
SKU: T69252
Price: 9550 HUF
Availability: InStock

Leírás

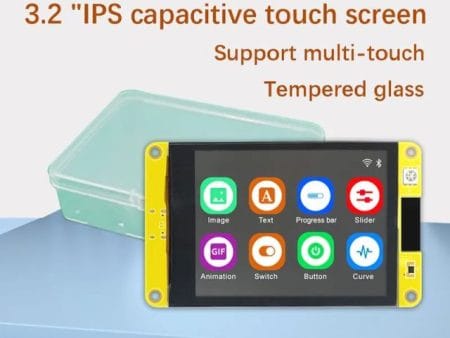

Az ESP32 LVGL Development Board 3,2″ érintőkijelzős modul egy integrált, kész grafikus felhasználói felület (GUI) megoldás fejlesztésére alkalmas fejlesztőkártya. Egyaránt alkalmas IoT alkalmazásokhoz, kezelőpanelnek (HMI), okos kijelző projektekhez, illetve akár hordozható vezérlők prototípusához.

Fő előnye, hogy már tartalmaz egy IPS típusú 3,2‑hüvelykes TFT kijelzőt érintőfelülettel, LVGL támogatással, miközben az ESP32 modul összes kommunikációs (WiFi, Bluetooth) képessége is benne van – így nem kell külön modulokat kapcsolni. Emellett integrált töltés, SD/kártya olvasó, hangkimenet is elérhető (ahol van), ami tovább növeli az eszköz komplex, de kompakt felhasználhatóságát.

A modul nevében szereplő „LVGL” kulcsszó kiemelten SEO‑értékű: utal arra, hogy a grafikus felülethez az LVGL (Light and Versatile Graphics Library) könyvtár támogatott.

Az adott fejlesztőpanelben az alábbi komponensek működnek össze:

ESP32 modul (általában ESP‑WROOM‑32 típus) szolgál vezérlőként, amely a grafikus kijelzőt, érintő kezelést, kommunikációt és bővítéseket vezérli.
A kijelző egy 3,2″ IPS TFT panel, felbontása 240 × 320 pixel, RGB színes megjelenítéssel.
Az érintőfelület általában kapacitív technológiát használ, GT911 vezérlővel (I²C interfésszel), akár 5‑pontos érintést is támogatva.
A modulhoz tartozhat integrált SD / TF kártya interfész, amely lehetővé teszi képek, adatok, médialejátszás tárolását.
A panelek jellemzően integrálnak USB → TTL konvertert (CH340) a kényelmes programozáshoz, illetve lítium akkumulátor töltő/discharge áramkört is tartalmaznak.
Az LVGL könyvtár egy nyílt forrású, alacsony erőforrásigényű grafikus felületkezelő rendszer beágyazott rendszerekre, amely-hatékony grafikus komponenseket, animációkat, widgeteket kínál. A kijelzőt és az érintést illeszteni kell az LVGL‑es driverekhez (SPI, paralell busz, stb.).

Fontos, hogy a panel tápellátása 3,3 V logikai szinten történik — ha van 5 V‑os bemenet, áramköri átalakítás (level shifter) lehet szükséges.

Felhasználás

Az alábbi példák segítenek abban, hogyan használhatod ki a modul adottságait:

Házon belüli IoT vezérlőpanel (pl. okosotthon vezérlőfal): szenzorok értékei, kapcsolók, grafikonok megjelenítése
Hordozható kijelzős eszköz: pl. időjárás‑állomás kijelző, hordozható mérőeszköz
Kijelző modul STM32 / Raspberry Pi / ESP32 projektekhez: infó kijelzés, grafikus menürendszer
Táblagéphez hasonló vezérlőfelület: LVGL alapú gombok, sávok használata
Médiapalyás projektek: SD kártyáról képek, egyszerű animációk, akár MP3 lejátszás + szövegmegjelenítés
A modul kompatibilis Arduino, ESP-IDF környezetekkel, valamint könnyen integrálható az LVGL rendszerbe, mivel a gyártó/modellekhez általában biztosított a mintakód.
A kijelző IPS technológiájú, amely nagy betekintési szöget és jó színhelyességet biztosít a hagyományos TN panelhez képest.

Alapőadatok

Modellnév: ESP32‑2432S032C
Processzormag: ESP-WROOM-32 (ESP32) classic központi kontroller (WiFi+BlueTooth); 4 MB Flash
Kijelző mérete: 3,2 hüvelyk (≈ 81,3 mm)
Kijelző: ST7789
Felbontás: 240 × 320 pixel
Kijelző típus: IPS TFT
Érintőfelület típusa: kapacitív (5‑pontos I²C)
Touch: GT911 kapacitív touch
Tápellátás bemenet: 5 V (külső) → belső 3,3 V szabályozás
Logikai feszültség: 3,3 V
Flash memória: 4 MB
SD / TF kártya interfész: van, max. 32 GB
RGB LED: van
USB interfész: USB → TTL (CH340)
Li-ion akkumulátor töltő / védő kör: beépítve
Hangkimenet: van
SPI / paralell busz kommunikáció: támogatott (konfigurálható)
LVGL támogatás: igen
Fejlesztői környezetek: Arduino, ESP-IDF, MicroPython, Mixly

Dokumentáció

Csomag

1x ESP32-3.2 TFT/kapacitív touch modul (ESP32-2432S032C_I),
1x doboz,
1x adatkábel,
1x USB-C kábel.

További információk

Tömeg	0,1 kg
Méretek	10 × 6 × 1 cm
Cikkszám	T69252

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„ESP32 LVGL Development Board (3.2″, LVGL, touch) [ESP32-2432S032C]” értékelése elsőként

Kérdés: Mi az az ESP32 LVGL fejlesztőpanel és milyen feladatokra ajánlott?
Válasz: Az ESP32 LVGL Development Board (ESP32‑2432S032C) egy fejlett, 3,2″‑os érintőkijelzős fejlesztőpanel, amely az ESP32 mikrokontrollerre és az LVGL (Light and Versatile Graphics Library) grafikus motorra épül. Kifejezetten olyan alkalmazásokhoz javasolt, ahol grafikus felhasználói felület (GUI) szükséges – például IoT vezérlők, otthonautomatizálás, beágyazott rendszerek kezelőfelületei.

Kérdés: Milyen kijelzőt és érintésvezérlőt használ az ESP32‑2432S032C panel?
Válasz: A panel jellemzően ILI9341 TFT vezérlőt és XPT2046 érintésvezérlőt alkalmaz SPI kommunikációval. A kijelző mérete 3,2″, a felbontás várhatóan 320×240 pixel. Ez a konfiguráció ideális LVGL alapú grafikus interfészek megvalósításához ESP32 platformon.

Kérdés: Kompatibilis ez a kijelző Arduino vagy ESP-IDF környezettel?
Válasz: Igen, az ESP32‑2432S032C kijelző teljes mértékben kompatibilis Arduino IDE‑vel és az ESP-IDF keretrendszerrel is. Az LVGL grafikus könyvtár mindkét környezetben használható, és számos példa érhető el a közösségi forrásokban.

Kérdés: Milyen gyakori hibákra kell figyelni a panel használatakor?
Válasz: Gyakori problémák lehetnek SPI vonali ütközések, ha más perifériák is csatlakoznak ugyanarra a buszra, valamint az érintésvezérlő (XPT2046) nem megfelelő konfigurálása. Emellett fontos a megfelelő LVGL verzió kiválasztása a stabil működés érdekében.

Kérdés: Milyen beviteli és kimeneti lehetőségeket kínál ez a fejlesztőpanel?
Válasz: A panel SPI kijelzővel és érintésvezérlővel rendelkezik, de az ESP32 chip további interfészei (pl. UART, I²C, PWM, ADC) is elérhetők a fejlesztések során, így komplex szenzorhálózatok vagy vezérlőrendszerek is kiépíthetők.
