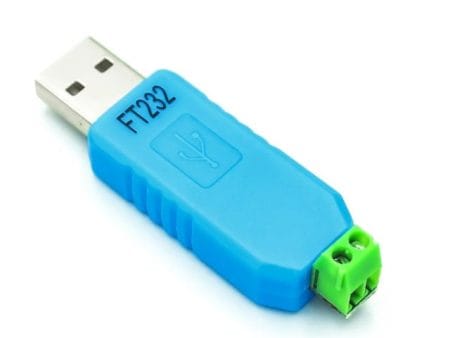

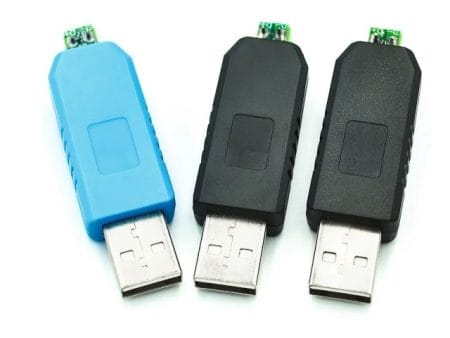

USB-RS485 illesztő (FT232RL; Modbus, Fieldbus, DMX512)

Leírás

Ez az illesztő adapter olyan kompakt és megbízható eszköz, amely az USB porton keresztül egyszerűen csatlakoztatja számítógépét vagy vezérlőjét az ipari RS‑485 vagy RS485‑szabványú vonalakhoz. Különösen hasznos hosszabb távú adatkommunikációs rendszerekben, mint például Modbus, többállomásos Fieldbus hálózatok vagy DMX512 fényvezérlő rendszerek. Az FT232RL chipre épülő megoldás révén plug‑and‑play módon, minimális beállítással alkalmazható – ideális mérnöki vagy fejlesztői feladatokra, prototípus‑építésre és ipari integrációra is.

Működési elv

Az adapter feladata, hogy az USB‑portról érkező soros adatjeleket (UART) differenciál‑kódolt RS‑485 jelekké alakítsa, amely képes nagyobb távolságon és több eszköz között stabil adatátvitelt biztosítani. A fő komponensek a következők:

• FT232RL: A jól ismert FTDI által gyártott USB→UART átalakító lapkakészlet, amely virtual COM portról működik.
• RS‑485 adó/vevő áramkör: Az USB oldali UART jelet átalakítja A+ / B‑ vonalakká (differenciál jelek), ill. biztosítja az irányváltást, ha szükséges.
• Védelmi elemek: beépített TVS‑diódák, ESD‑védelem, önmaga visszaálló biztosíték – így ipari környezetben is stabil, zavarálló működést biztosít.

Az RS‑485 vonal előnyei: hosszabb távolság (akár ~1200 m alacsony sebességnél) és akár több csomópont (pont‑több pont vagy csillag elrendezés, jellemzően 32 eszközig) támogatása. Az USB‑oldalon jellemzően 5 V‑os tápellátás szükséges, és a lapka automatikusan létrehozza a virtuális COM portot Windows/Linux/Mac rendszereken.

Felhasználás

• Ipari automatizálási rendszerekben: pl. Modbus‑kapcsolatok számítógép és PLC között.
• Fényt és hangot vezérlő rendszerekben: például DMX512 alapú fénytechnika számítógéppel való vezérlése.
• Megjelenítő és üzenetküldő rendszerek: RS‑485‑ös kijelzők, többszobás üzenetküldő hálózatok PC‑ről.
• Fejlesztői és prototípus projektek: Maker boardokról (például Raspberry Pi, Arduino) RS‑485‑ös érzékelők, sensorok, motorvezérlők irányíthatók.
• Intelligens épületautomatizálás: például szenzor‑ és aktuátor‑hálózatok RS‑485 buszon keresztül számítógépes felügyelettel.

Alapadatok

• Átalakítás típusa: USB → RS‑485 (differenciál vonalak)
• PC illesztés: USB2.0 (1.1 és 3.0 kompatibilis),
• Lapkakészlet: FT232RL (USB→UART) + RS‑485 transceiver (pl. SP485EEN)
• Tápfeszültség: 5 V DC (USB‑portról)
• Adatsebesség: 300 … 921600 bps (max 3Mbaud)
• Kommunikációs vonal: 2‑vezetékes RS‑485 (A+, B‑)
• Maximális vonalhossz: kb. 1200 m alacsony adatsebességnél
• Topológia: több csomópontos (pont‑több pont), akár kb. 32 eszközig ajánlott
• Csatlakozó: USB‑A (host oldalon) → sorkapocs (RS‑485 oldalon)
• Rendszer‑kompatibilitás: Windows, Linux, Mac, Android (ill. USB‑kompatibilis eszközök)
• Tokozat színe: kék.

Csomag

• 1x USB-RS485 illesztő (FT232RL).
