JST SH-1.0 csatlakozó kábel - 4 pin, 20 cm, apa - Dupont/Jumper dugó [QWIIC]

Name: JST SH-1.0 csatlakozó kábel – 4 pin, 20 cm, apa – Dupont/Jumper dugó [QWIIC]
Brand: TavIR
SKU: T89116
Price: 320 HUF
Availability: InStock

Leírás

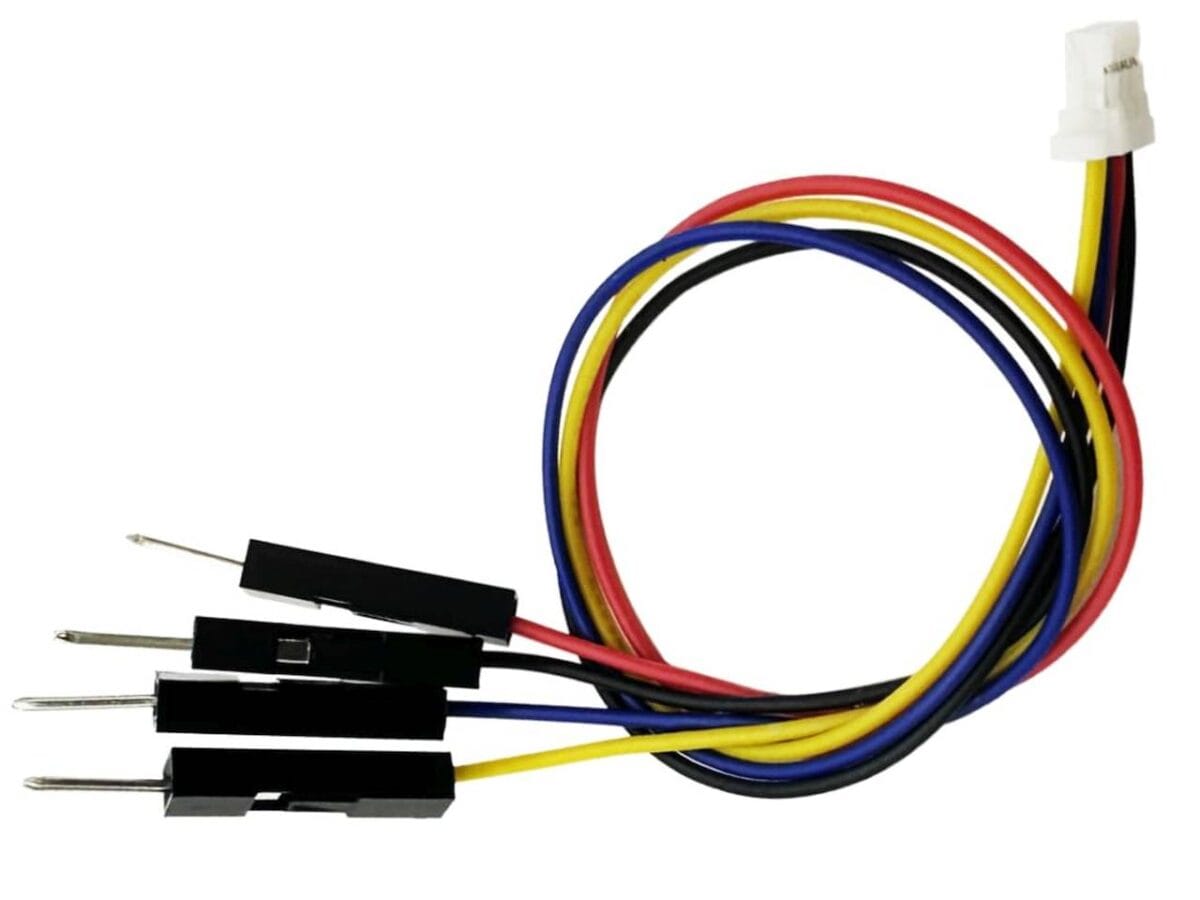

A JST SH 1.0 4 pin QWIIC kábel Dupont apa tüske véggel egy átalakító jellegű csatlakozókábel, amely QWIIC kompatibilis modulok és hagyományos tüskesoros mikrokontroller vagy fejlesztőpanel közötti közvetlen összeköttetést biztosít. A kábel egyik végén 4 pólusú JST SH 1.0 anya csatlakozó található, a másik végén szabványos 2,54 mm raszterű Dupont apa tüskék.

A JST SH 1.0 QWIIC kábel egy négyvezetékes, kis méretű csatlakozórendszerhez készült összekötő kábel, amely tipikusan I2C busz jelek és tápfeszültség továbbítására szolgál.
A Dupont apa tüske vég lehetővé teszi a közvetlen csatlakozást Arduino, ESP32, Raspberry Pi és egyéb tüskesoros vezérlők felé.

Működés

A QWIIC rendszer négy vezetéket használ: tápfeszültség, föld, SDA és SCL. A JST SH 1.0 csatlakozó kompakt mérete és reteszelt kialakítása megbízható érintkezést biztosít még kis helyigényű eszközökön is. A kábel másik végén található Dupont apa tüskék 2,54 mm raszterű tüskesorokhoz illeszkednek, így közvetlenül csatlakoztathatók mikrokontrolleres fejlesztőpanelekhez vagy csupalyuk shieldekhez.

A kialakítás előnye, hogy nincs szükség külön átalakító panelre: a QWIIC modul közvetlenül beköthető breadboardra vagy vezérlőpanelre. A 20 cm-es hossz gyakorlati kompromisszum, amely elegendő mozgásteret ad, miközben nem rontja az I2C jelminőséget tipikus hobbielektronikai környezetben.

Fontos megjegyzés:

Ebben a kivitelben a Dupont oldal APA kivitelű, azaz tüske.
A JST SH oldal változatlanul QWIIC kompatibilis, SH-1.0, 4 pin anya csatlakozó.

Felhasználás

QWIIC szenzorok közvetlen csatlakoztatása Arduino UNO, Nano vagy ESP32 fejlesztőpanelekhez.
Gyors I2C prototípus építés csupalyuk shield vagy breadboard használatával.
Oktatási projektek, ahol a QWIIC rendszer és az I2C busz működése kerül bemutatásra.
Labor- és tesztkörnyezetek, ahol a forrasztásmentes kábelezés előnyt jelent.
Modulok ideiglenes vagy félállandó bekötése mérési és adatgyűjtési feladatokhoz.

Műszaki jellemzők

Csatlakozó A oldal: JST SH 1.0, 4 pin, anya (QWIIC)
Csatlakozó B oldal: Dupont APA tüske, 2,54 mm raszter
Vezetékek száma: 4
Tipikus jelhasználat: VCC, GND, SDA, SCL
Kábelhossz: 20 cm
Kompatibilitás: QWIIC modulok, I2C buszos eszközök
Felhasználás: forrasztásmentes jel- és tápösszeköttetés

Csomag

1× JST SH 1.0 4 pin QWIIC kábel Dupont APA tüske véggel, 20 cm

További információk

Tömeg	0,01 kg
Méretek	6 × 1 × 1 cm
Cikkszám	T89116
Kivezetés	4
Méret	SH-1.0

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„JST SH-1.0 csatlakozó kábel – 4 pin, 20 cm, apa – Dupont/Jumper dugó [QWIIC]” értékelése elsőként

Kérdés: Mire használható a JST-SH 1.0 4-pin anya – Dupont jumper (apa) csatlakozókábel?
Válasz: Ez a kábel elsősorban akkor hasznos, ha egy Qwiic vagy STEMMA QT kompatibilis szenzort szeretnél csatlakoztatni olyan vezérlőhöz, amelyen Dupont jumper (tüske) bemenetek találhatók, például Arduino, ESP32 vagy Raspberry Pi. A JST-SH csatlakozó 4 tűs kialakítása lehetővé teszi az I2C adatátvitelt (SDA, SCL) valamint a tápellátás és föld csatlakoztatását.

Kérdés: Miben tér el ez a kábel a hagyományos Qwiic kábelektől?
Válasz: A hagyományos Qwiic kábelek mindkét végükön JST-SH 1.0 csatlakozóval rendelkeznek, tehát csak Qwiic kompatibilis eszközök között használhatók. Ez a kábel viszont egyik végén JST-SH 1.0 anya, másik végén Dupont APA (tüske) csatlakozóval rendelkezik, így átmenetet képez a Qwiic szenzor és hagyományos mikrokontroller vagy breadboard között – sokkal rugalmasabbá téve a fejlesztést.

Kérdés: Milyen eszközökhöz lehet csatlakoztatni ezzel a kábellel Qwiic szenzorokat?
Válasz: A kábel Arduino UNO, Nano, Mega modellekhez, ESP32, ESP8266 típusokhoz, valamint Raspberry Pi-hez is jól illeszthető. A Dupont tüske végek révén egyszerűen csatlakoztatható breadboardba vagy bármilyen 2,54 mm-es tűsorra, így gyors prototípusépítést tesz lehetővé.

Kérdés: Kompatibilis a STEMMA QT rendszerrel is?
Válasz: Igen, a JST-SH 1.0 4-pin csatlakozó teljesen kompatibilis a STEMMA QT szabvánnyal is. A kábel segítségével könnyedén integrálhatóak STEMMA QT szenzorok vagy kijelzők bármely mikrokontrollerrel, amelyhez jumper tüske csatlakozás elérhető.

Kérdés: Milyen hosszú a kábel, és mire elég ez a hossz?
Válasz: A kábel hossza 20 centiméter, amely ideális távolságot biztosít fejlesztőpaneleken vagy breadboardokon történő bekötéshez. Elég hosszú ahhoz, hogy kényelmesen csatlakoztass szenzorokat vagy kijelzőket anélkül, hogy vezetékkupacot képezne vagy mechanikai feszültséget okozna a csatlakozási pontokon.

Kérdés: A tüske véges kialakítás miben előnyösebb az aljzatos véghez képest?
Válasz: A tüske (APA) végű kábel közvetlenül csatlakoztatható breadboardba vagy mikrokontroller panel tűsoraiba, így nincs szükség külön adapterre vagy forrasztásra. Ez felgyorsítja a prototípusépítést és megbízható csatlakozást biztosít fejlesztési környezetben, különösen oktatási vagy hobbiprojektek esetében.

Kérdés: Mi a tipikus lábkiosztás a JST-SH 1.0 4-pin oldalon?
Válasz: A legtöbb Qwiic/STEMMA QT eszköz esetén a lábkiosztás a következő: GND – VCC – SDA – SCL. Fontos azonban, hogy a konkrét szenzor vagy modul dokumentációját mindig ellenőrizd, mivel előfordulhat eltérés. A hibás bekötés tönkreteheti az érzékeny modulokat.

Kérdés: Hogyan ellenőrizhetem a kábel polaritását használat előtt?
Válasz: Használj multimétert vagy vizuálisan kövesd a vezeték színeit, ha azok standard színezéssel rendelkeznek (pl. piros = VCC, fekete = GND). Érdemes continuity (folytonossági) üzemmóddal ellenőrizni, hogy a JST-SH csatlakozás melyik vezetéke felel meg a Dupont végen lévő tűnek. Így elkerülhető a fordított polaritás vagy rossz adatvonal bekötés.

Kérdés: Használható-e a kábel I2C eszközökön kívül más célra is?
Válasz: Bár elsősorban I2C kommunikációra szánták, ez a 4 eres kábel felhasználható egyéb digitális jelek továbbítására is, például GPIO vezérléshez, UART alapú szenzorokhoz, vagy akár PWM jelekhez. Fontos, hogy az áramkör igényeihez megfelelően kössük be, és figyeljünk a jelszintek kompatibilitására.

Kérdés: Milyen tipikus hibák fordulhatnak elő ennek a kábelnek a használata során?
Válasz: A leggyakoribb hibák közé tartozik a fordított polaritás bekötés (ami károsíthatja a szenzort), rossz SDA/SCL sorrend (I2C kommunikációs hiba), vagy a laza Dupont kapcsolat. Érdemes minden használat előtt ellenőrizni a csatlakozást és a szenzor adatlapját.
