JST SH-1.0 csatlakozó kábel – 4 pin, 20 cm, anya – Dupont/Jumper aljzat

Leírás

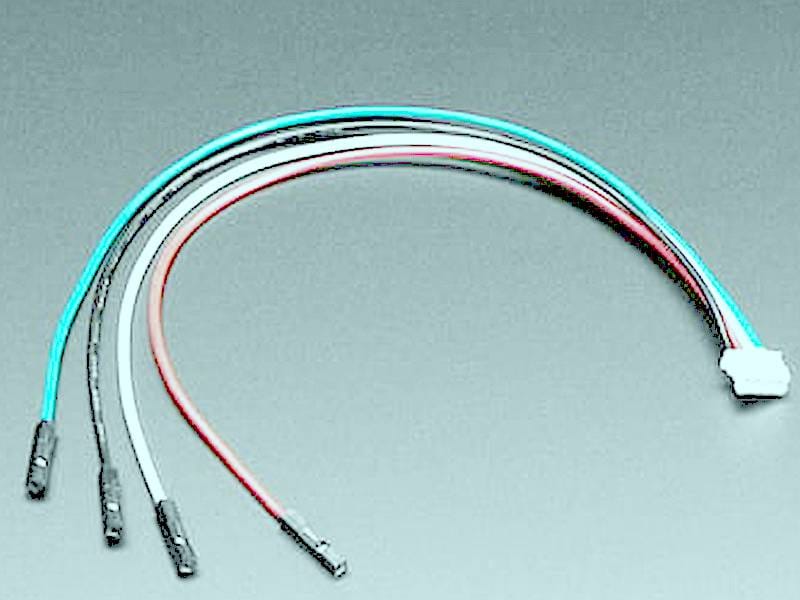

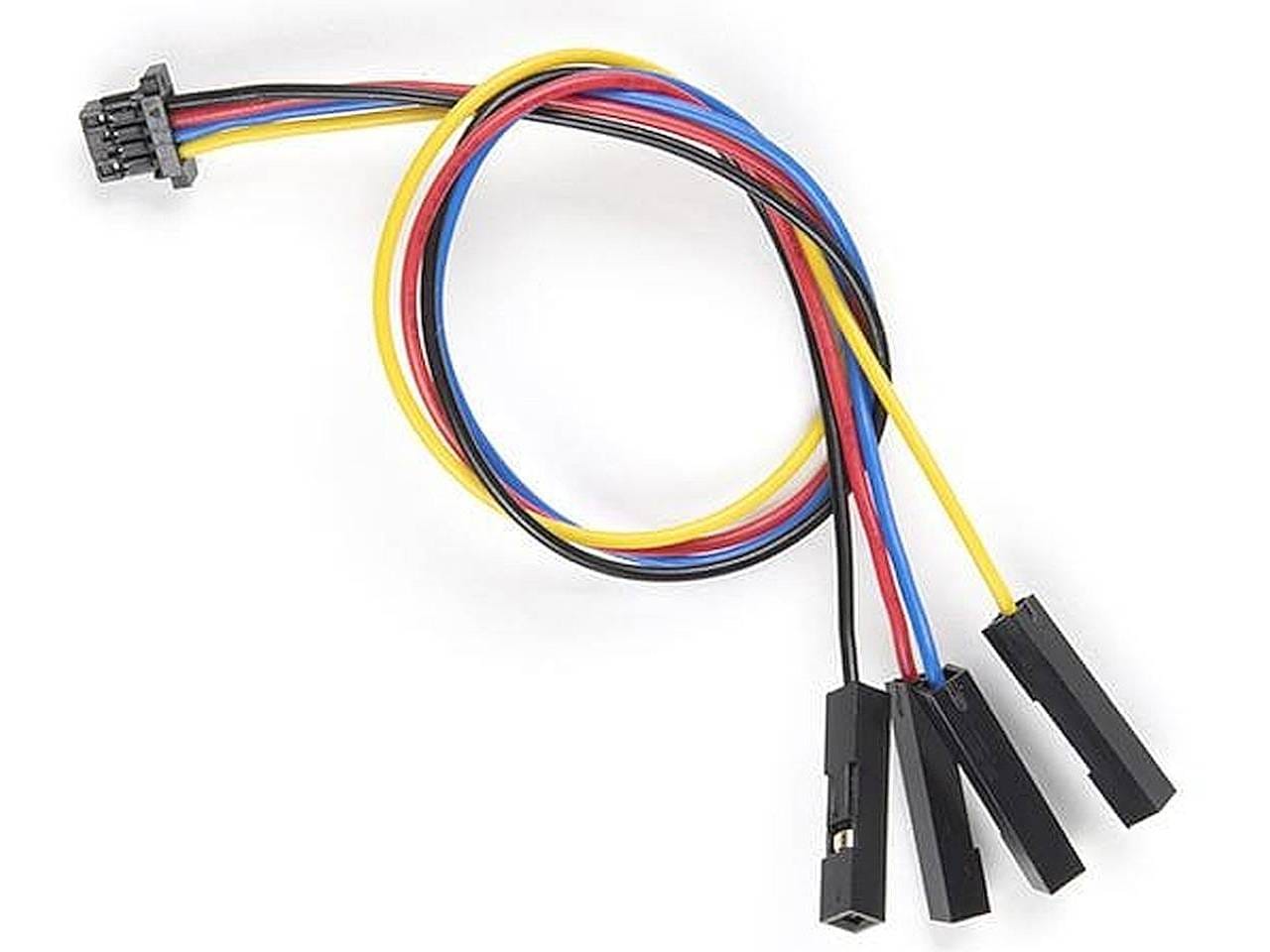

Ez a JST SH-1.0 (1,0 mm raszterű) 4 tűs kábel, egyik végén Dupont típusú aljzattal vagy jumper-foglalattal, másik végén SH-female csatlakozóval, kb. 20 cm hosszban. Kifejezetten hasznos olyan elektronikás projektekben, ahol kis méretű, finom rasztert használó modulokat kell csatlakoztatni – például I²C szenzorok, fejlesztőpanelek – miközben a másik vég beillik protoboardba vagy jumper-kábelként használható. A STEMMA QT / Qwiic rendszerrel teljesen kompatibilis, tehát moduláris, könnyen bővíthető rendszerekhez jól illik.

• A JST SH sorozat a JST „Wire-to-Board” család egyik típusa, 1,0 mm tűtávolsággal. Ez sokkal kisebb, mint például a híresebb PH sorozat (2,0 mm), tehát helytakarékos megoldás.
• A “female” SH csatlakozó betekintő oldalon (foglalat) illeszkedik a megfelelő male tűs header-rel. A Dupont/Jumper aljzat (female jumper, “socket”) a másik végén lehetővé teszi a rugalmasságot: breadboardba, más kábelezésbe vagy prototípus panelbe való csatlakoztatást.
• Az STEMMA QT és Qwiic rendszerek olyan szabványosított I²C-csatlakozók, melyek az SH-4-tűs kábeleket használják: tápfeszültség (Vcc), föld (GND), adat vonal (SDA), órajel vonal (SCL). A színezés általában piros (3.3 V), fekete (GND), kék/piros vagy kék-fehér (SDA), sárga/zöld (SCL) – de ez a gyártótól/egyes verzióktól függően változhat.
• Az SH csatlakozók esetén fontos a kontaktus megbízhatósága: a JST SH hivatalos adatlapja szerint az érintkezők “high-pressure contact design”, tehát jó illeszkedéssel biztosítják az alacsony kontaktellenállást és stabil működést.

Felhasználási lehetőségek

• I²C‐szenzorok csatlakoztatása Arduinóhoz, ESP32-höz vagy más mikrokontrollerekhez a STEMMA QT / Qwiic aljzatokon.
• Prototípus panelekre való átmeneti kötés: Dupont aljzat lehetővé teszi gyors be- és kihúzást, tesztelést, majd véglegesítést.
• Moduláris eszközök építése, ahol különböző modulok cserélhetők: például megvilágítás vezérlők, kijelzők, érzékelők.
• Gépészetben, robotikában, modellezésben, vagy hordozható eszközökben, ahol a hely korlátozott és a csatlakozók kicsik, de mégis stabilak kell legyenek.
• Az SH sorozat esetén a JST hivatalos adatai arról szólnak, hogy az érintkezők kialakítása (“high-pressure contact design”) jobb mechanikai illeszkedést és tartósabb kontaktust eredményez.
• A Dupont aljzattal kombinált megoldás nagy előnye a rugalmasság: gyors cserék, moduláris rendszerek, de a Dupont vég csatlakozóinak illeszkedése nem mindig olyan stabil mint az SH-Female/ Male pároknál – tehát használat közben a mozgatás, vibráció csökkentheti az érintkezés megbízhatóságát.
• Hosszabb kábelek használata I²C-nél okozhat jelcsillapodást vagy interferenciát: ilyen esetben érdemes alacsonyabb I²C órajelet választani, vagy alkalmazni árnyékolást, sodrott érpárt.

Műszaki jellemzők

• Tűtávolság (Pitch): 1,00 mm
• Tűszám: 4 db
• Kapcsolódási típus: SH female csatlakozó egyik végén, Dupont/jumper aljzat a másikon
• Kábelhossz: kb. 200 mm
• Vezeték anyaga és vastagsága: általában AWG 28-as sodrott rézvezeték, finom szigeteléssel („28 AWG”)
• Névleges áram: körülbelül 1,0 A (AC/DC) (AWG #28) – túl nagy áramerősség esetén melegedés, teljesítménycsökkenés lehet.
• Névleges feszültség: kb. 50 V AC/DC
• Üzemi hőmérséklettartomány: -25 °C … +85 °C (a szigetelés és anyag minőségétől függően)
• Kontakt anyaga/szigetelés: tipikusan rézfém érintkezők ón- vagy más korrózióvédő bevonattal, szigetelőház műanyagból (PVC vagy hasonló)
• Kompatibilitás: STEMMA QT / Qwiic szabványos aljzatokhoz, I²C buszvezetékhez; protoboard-dupont kapcsolatként is használható.

Dokumentáció

• Adatlap – JST SH 1.0

Csomag

• 1x szerelt JST SH1.0 4 pin csatlakozó anya-csatlakozó anya és másik vége – dupont anya
