MAX7219 LEDmeghajtó chip (7szegmens, mátrix)

Leírás

A MAX7219CNG jelű chippel egyszerűen megvalósítható 8x 7szegmenses kijelző vagy 8×8 LED-es mátrixkijelző meghajtása.

Szolgáltatások

• Tokozás: DIP24,
• Tápfeszültség: 4…5.5V,
• LED meghajtóáram: max 100mA/csatorna,
• LED szegmenskorlát: 40mA,
• Képváltási frekvencia: 800Hz,
• Működési hőfoktartomány: 0°C … +70°C,
• Sorbakapcsolás: chain-mode,
• Kommunikáció: SPI v. Clock/Data.

Dokumentáció

• Gyártói honlap / Maxim: MAX7219/MAX7221.

Csomag

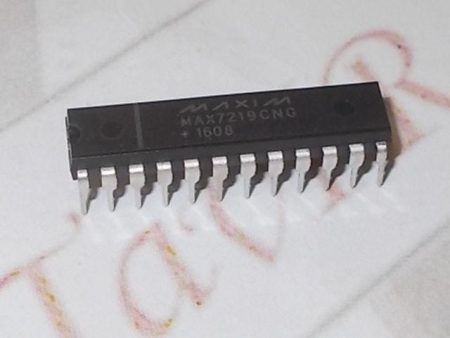

• 1x MAX7219CNG (DIP) chip.
