Leírás

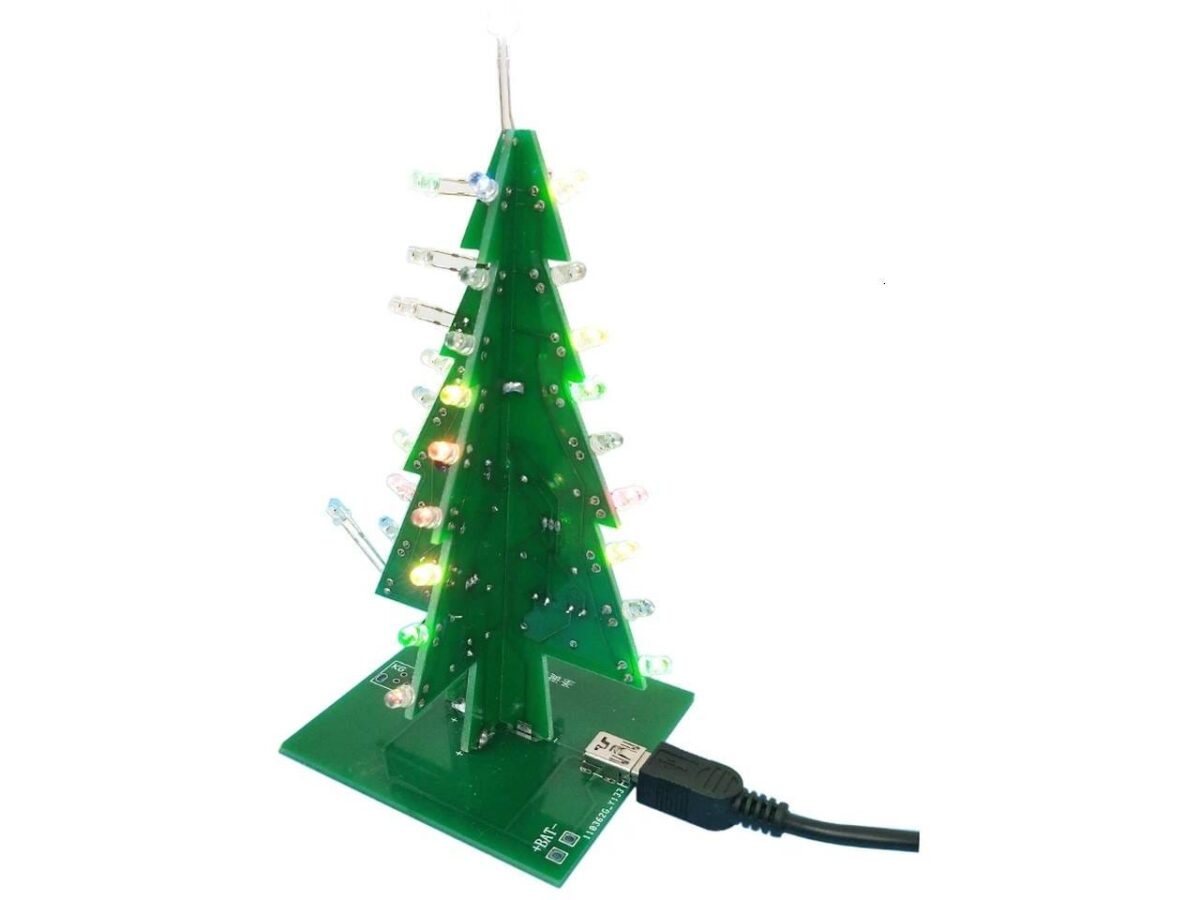

Ez a 3D karácsonyfa LED KIT egy háromdimenziós, piros‑zöld‑sárga LED-ekkel szerelt DIY forrasztókészlet, amely ünnepi hangulatot varázsol akár otthoni asztalra, akár bemutató dekorációként. A készlet magában foglal egy moduláris villogó áramkört, amely színcsoportonként külön frekvencián világít, így látványos, dinamikus fényhatást kínál. Ideális választás kezdő és haladó hobbiépítőknek, akik szeretnének egyedi elektronikát készíteni.
Működési elv és technikai magyarázat

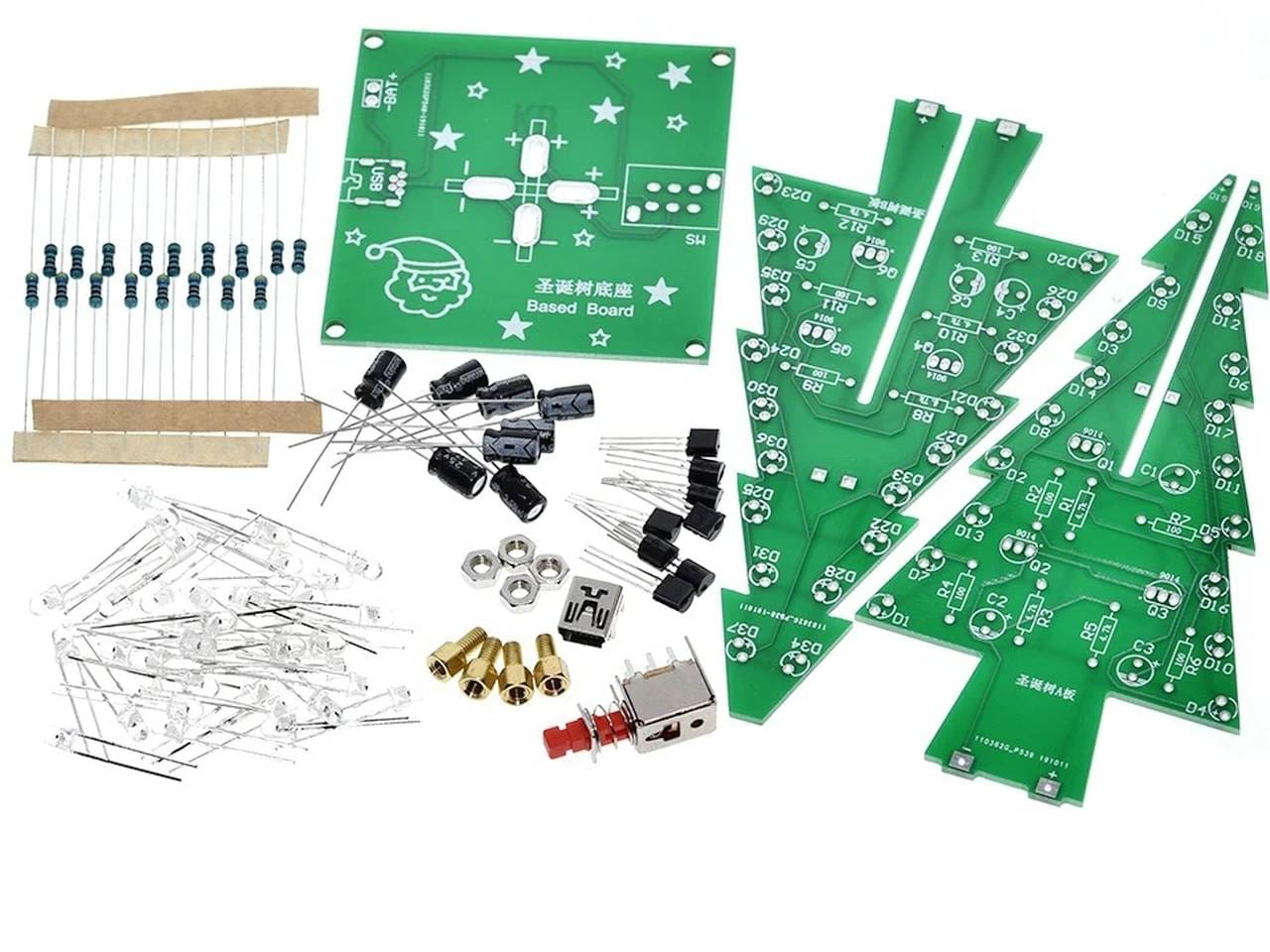

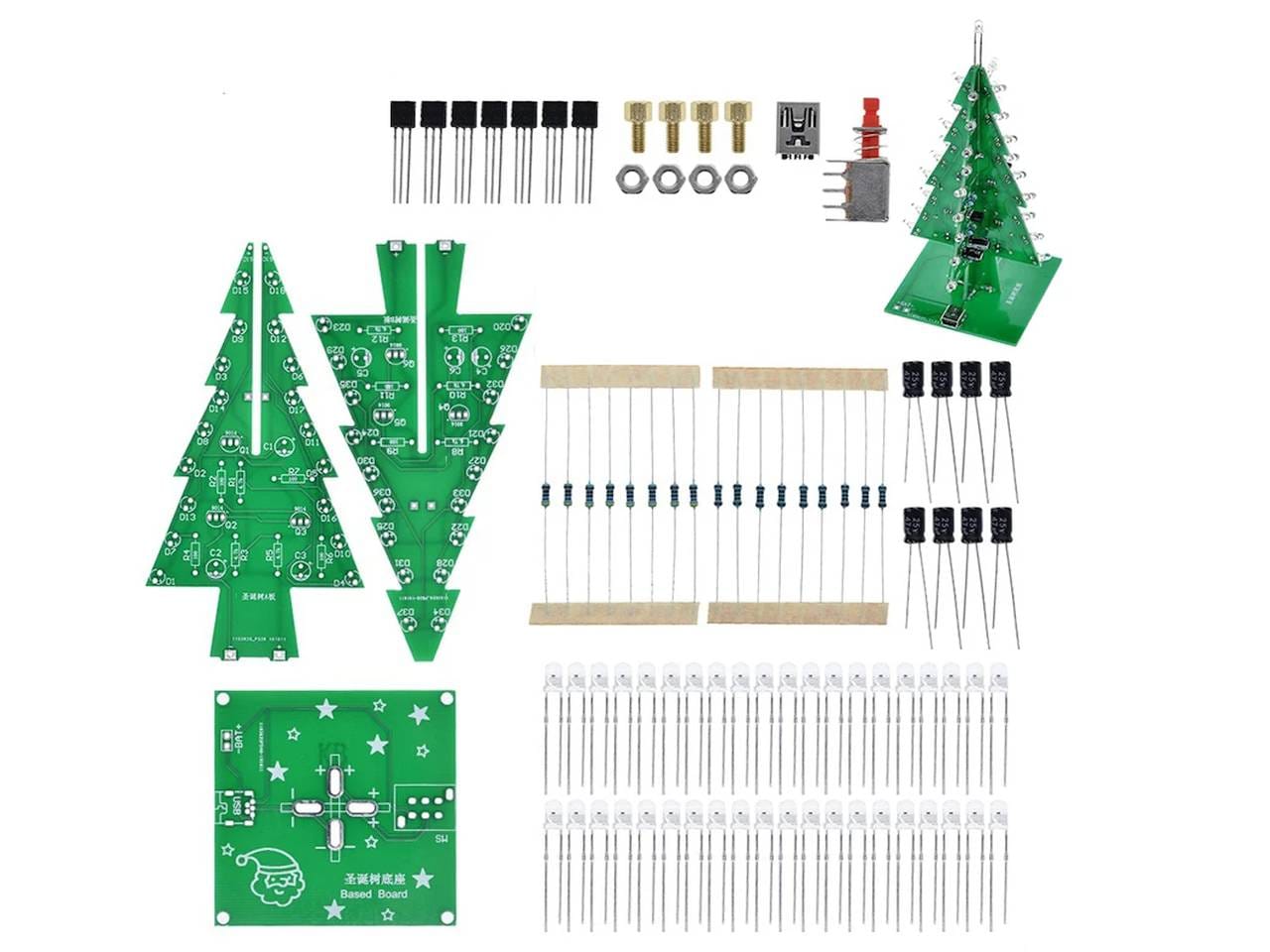

A KIT három különálló PCB‑ből áll: CTR‑30A, CTR‑30B és CTR‑30C típusú lapok, melyeken összesen 36–37 LED villog egymástól függetlenül, fázisban váltakozva. A villogást RC-oszcillátorok (ellenállás és kondenzátor lánc) generálják, S9014 tranzisztorok vezérlik a LED‑csoportokat, így látszólag véletlenszerű, mégis szinkronizált fényjáték jön létre. A zöld LED‑ekhez alacsonyabb ellenállást (pl. 330 Ω) használ a gyártó, hogy ellensúlyozza a zöld szín általában gyengébb fényerejét. A PCB 1,6 mm vastag, tartós és a komponenselrendezés jól olvasható. A tápellátás DC 4,5–5 V (USB vagy AA elem) szükséges – részletek a FAQ-ban találhatók.
Felhasználási lehetőség
- Iskolai vagy hobbi elektronikai projektek, ahol a forrasztás és áramköri elrendezés tanulható akár ajándék céljából
- Ünnepi dekoráció: egyedi karácsonyfa asztalra, polcra, kirakatba
- Maker‑projektek: fesztiválokra, nyílt napokra, elektronikai bemutatókhoz
- Interaktív fényjátékhoz: CNC modell díszítéseként, USB‑táplálással mobil dekorációként
- Készlet: KIT (összeforrasztást igényel)
- Nehézség: egyszerű-közepes
- Összeállítási idő: 25-30 perc
Műszaki jellemzők
- Tápfeszültség: DC 4,5–5 V (AA ×3 vagy USB)
- Áramfelvétel: kb. 60–100 mA összesen
- LED-ek száma: 36–37 db (piros, zöld, sárga váltakozó csoportokban)

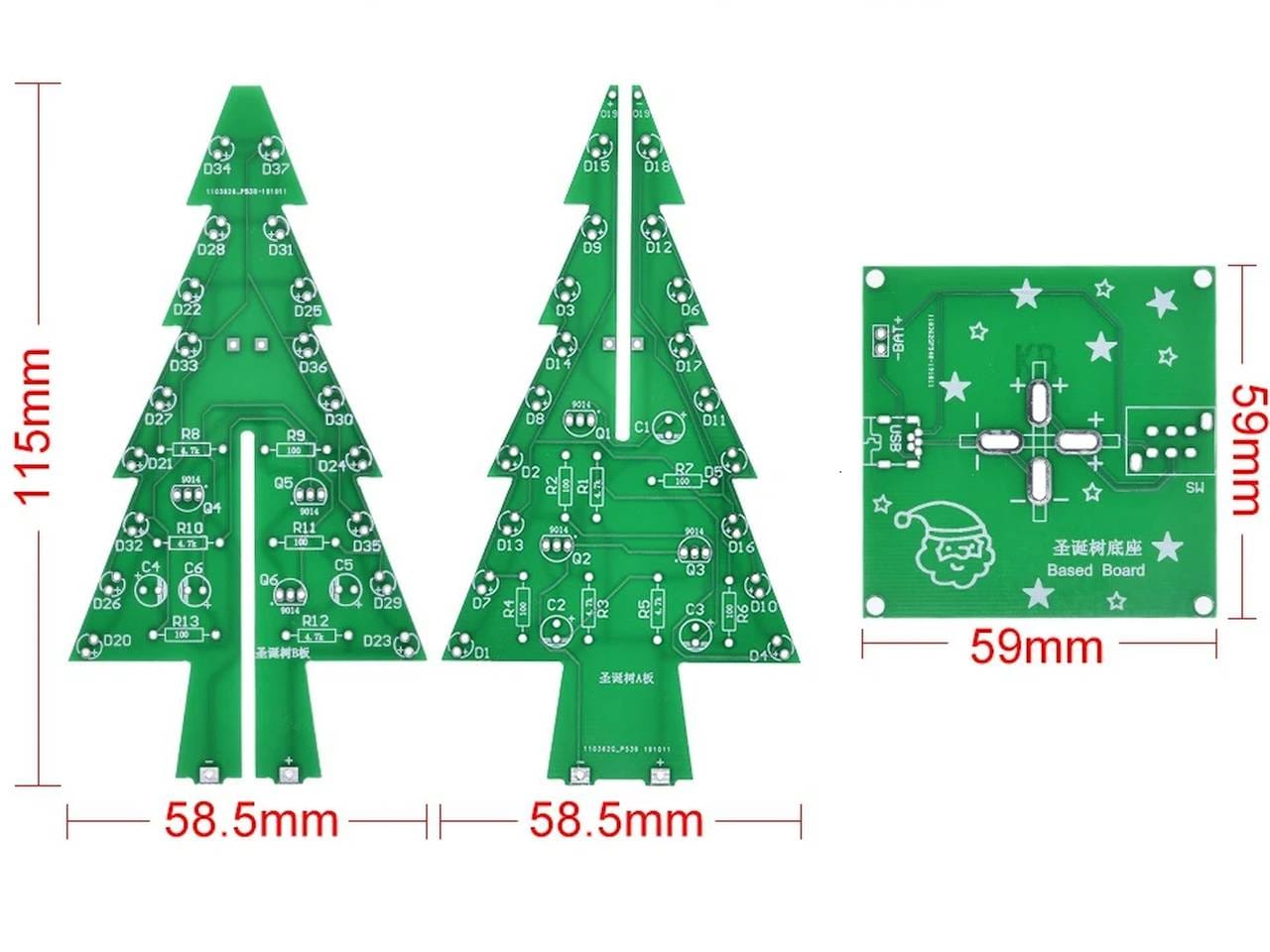

- PCB vastagság: 1,6 mm
- Méret (összeszerelve): kb. 60 × 136 × 60 mm
- Tranzisztor: S9014 (féllvezető típus TO‑92) ×3 db
- Kondenzátorok: 47 µF / 16 V ×3
- Ellenállások: 330 Ω, 1 kΩ, 2 kΩ, 10 kΩ fémfilm típusúak
Dokumentáció
- Szerelési útmutató és műszaki részletek [ICStation]
- Hackaday projekt dokumentáció: áramkör elv és RC oszcillátor elmagyarázása [Hackaday]
- Szitázva az áramköri lapon.
Csomag
- 1x komplett fenyőfa KIT
- 1x dokumentáció
