Lélegző csillag DIY Kit – ötágú csillag lélegző fényhatással [XXVIII.]

990Ft

Ha a hagyományos, furatszerelt alkatrészek után SMD forrasztással is szeretnél foglalkozni, ezen a kis panelen már csipesszel, finomabb pákaheggyel és pontosabb ónadagolással kell dolgozni. LED-eket, ellenállásokat, S8050 tranzisztort és SOP-8 tokos LM358 IC-t lehet beültetni. Az elkészült csillag 4-6 V DC tápellátásról működik. A LED-ek fénye fokozatosan erősödik és halványul, a vezérlést önálló analóg kapcsolás végzi.  Elektronikai szakkörre, otthoni SMD gyakorlásra és kisebb LED-dekoráció készítésére is használható.

Cikkszám: T42732 Kategória: Márka:
Cikkszám: T42732

Leírás

Amikor a furatszerelt ellenállások és LED-ek forrasztása már megy, előbb-utóbb sorra kerülnek a kisebb SMD alkatrészek. Itt már másképp kell dolgozni: a pákahegy mellett elférő hely jóval kevesebb, a LED-et csipesszel kell a forrpontokra igazítani, és egy kevés többletón is összeköthet két szomszédos pontot. A Lélegző csillag DIY Kit – ötágú csillag lélegző fényhatással [XXVIII.] éppen ilyen gyakorláshoz készült.

A csillag alakú áramköri lapra 20 darab, 0805 méretű SMD LED kerül. A fényerő lassú növekedését és csökkenését egy LM358 műveleti erősítő köré épített áramkör vezérli, az S8050 tranzisztor pedig a LED-ek meghajtásában vesz részt. Amikor az összeépített panel megkapja a megfelelő tápfeszültséget, a csillag fénye fokozatosan erősödik, majd elhalványul.

A kész kapcsolás 4-6 V egyenfeszültségről működik, így egy szabályozott 5 V-os táp is megfelel hozzá. Külön Arduino, ESP32 vagy számítógép nem kell a fényhatáshoz. Az elektronika önállóan végzi a vezérlést, így az építés során a figyelem a beültetésen, a polaritáson és a forrasztási kötések minőségén maradhat.

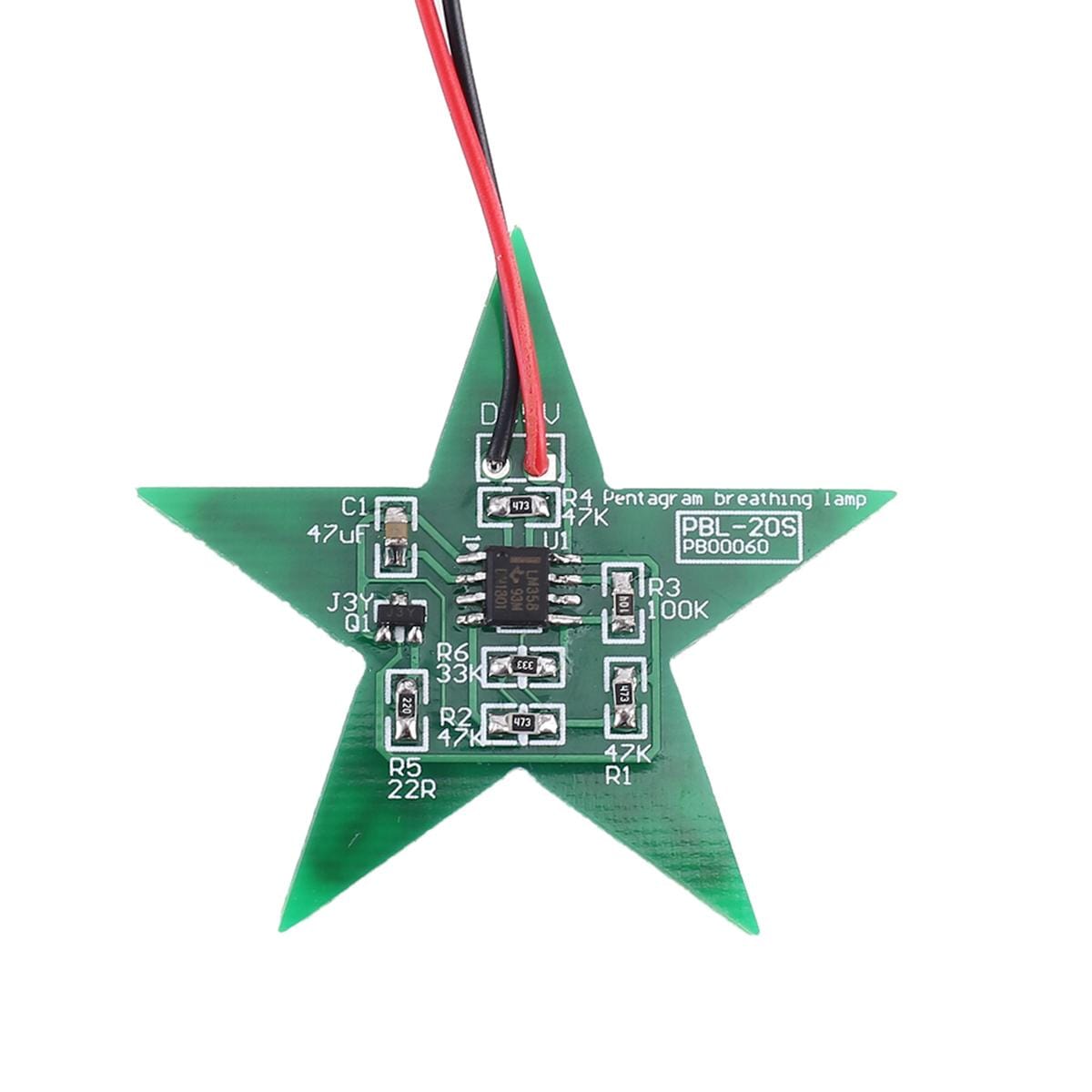

A végeredmény egy kis LED-es asztali dísz, amelynek elkészítése közben ellenállásokkal, SMD LED-ekkel, tranzisztorral és nyolclábú IC-vel is dolgozni kell. Szakkörön, otthoni gyakorláskor vagy analóg elektronikai bemutatón egyaránt ad konkrét feladatot.

Műhely vagy hobbi gyakorlás?

Egy szakkörön hamar eljön az a feladatlépés, amikor a nagy, furatszerelt alkatrészek után érdemes közelebb merészkedni az SMD technikához. A 0805 méret ehhez már valódi gyakorlatot ad: az alkatrészt csipesszel kell pontosan helyére igazítani, közben a forraszanyag mennyiségére is jobban kell figyelni.

A Lélegző csillag DIY Kit – ötágú csillag lélegző fényhatással [XXVIII.] azért használható jól ilyen feladatra, mert az elkészült áramkör eredménye rögtön látható. A 20 LED fényerejének változása visszajelzi, hogy az áramkör működik, így a forrasztás nem önmagáért végzett gyakorlattá válik.

A működés, egyszerűen elmagyarázva

A panelen az LM358 műveleti erősítő és a körülötte lévő ellenállások, illetve kondenzátor hozzák létre a fényerő lassú változásához szükséges vezérlőjelet. Az S8050 tranzisztor a LED-ek meghajtásában vesz részt. A fényhatás tehát önálló analóg áramkörből születik, program futtatása nélkül.

Ez oktatási szempontból különösen érdekes. Egy Arduino-programnál a fényerő változását néhány programsor mögé lehet rejteni, ezen a panelen viszont maga az elektronika végzi el a feladatot. A működés így jó kiindulópont lehet műveleti erősítők, RC-időzítés, tranzisztoros meghajtás és LED-polaritás megbeszéléséhez.

Az SMD LED-ek iránya számít. Egy fordítva beültetett LED hibakeresést hozhat az építés végére, ezért itt már az alkatrészjelölések olvasása is a feladat része.

Mikor érdemes használni?

  • SMD 0805 forrasztás gyakorlására, amikor a furatszerelt alkatrészek után kisebb méretre szeretnél továbblépni.
  • Elektronikai szakkörön olyan feladatként, ahol az összeszerelés után azonnal látható működő eredmény készül.
  • Az LM358 köré épített analóg fényvezérlés szemléltetésére.
  • LED-polaritás és SMD alkatrészjelölések gyakorlására.
  • Tranzisztoros LED-meghajtás alapjainak bemutatására.
  • Ünnepi vagy asztali fénydekoráció elkészítésére.
  • Hibakeresési gyakorlatként, például hibás polaritás, forrasztási híd vagy hiányos forrasztás felismerésére.

Hogyan érdemes nekiállni az összeépítésnek?

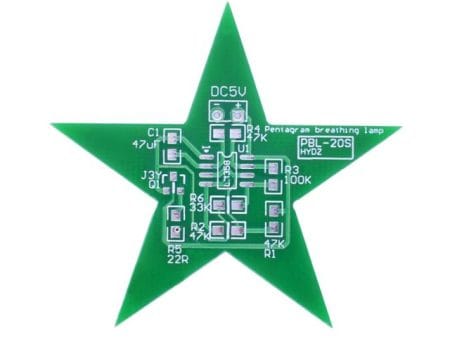

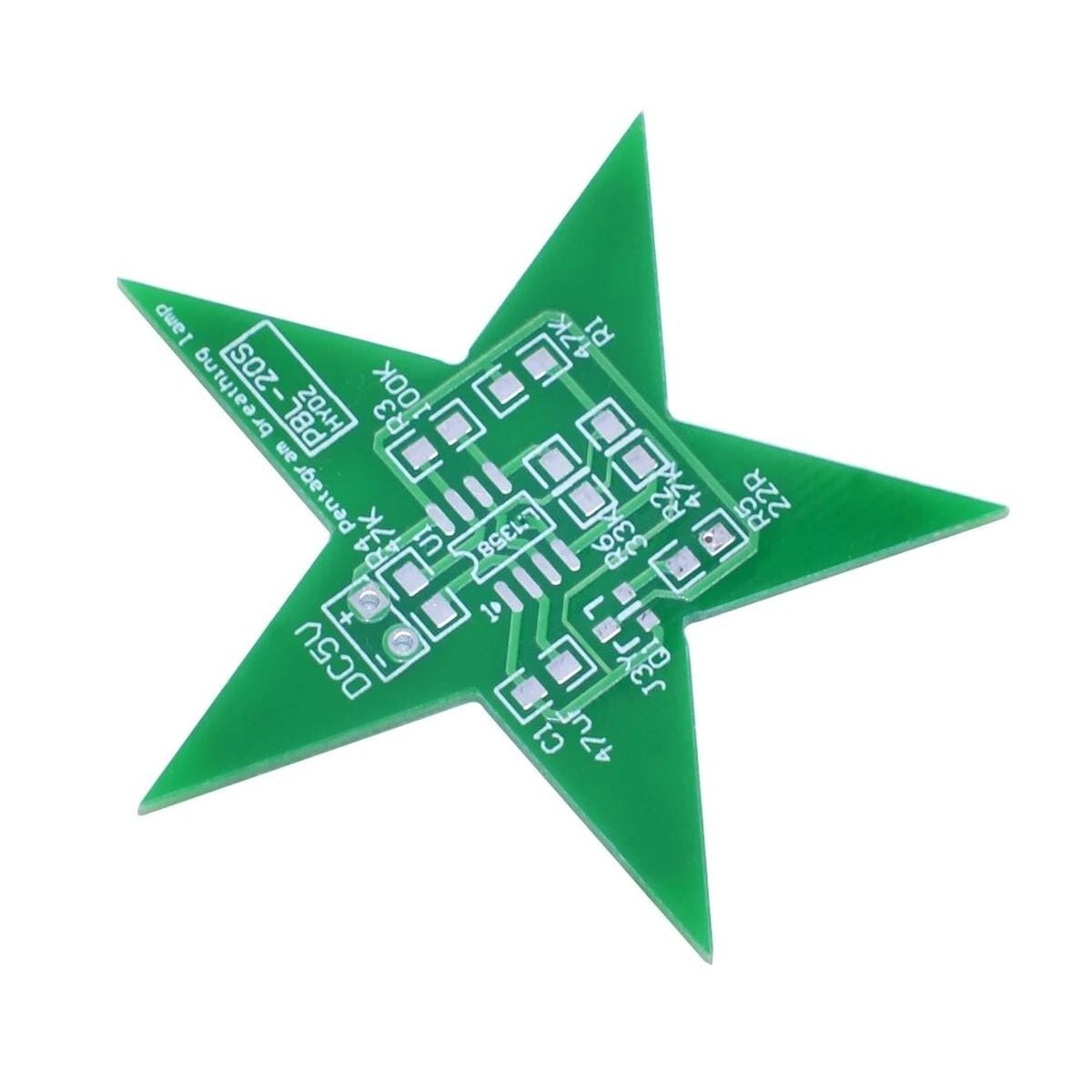

Az alkatrészek kibontása után először a NYÁK feliratait célszerű végignézni. A LED-ek, az ellenállások, a tranzisztor és az IC mind meghatározott helyre kerülnek. A szitázás és a mellékelt összeépítési leírás segít azonosítani a pozíciókat.

A 0805 alkatrészek már olyan kicsik, hogy kézzel nehézkes pontosan a forrpontokon tartani őket. Csipesszel könnyebb a helyükre illeszteni, és célszerű egyszerre csak egy alkatrésszel foglalkozni.

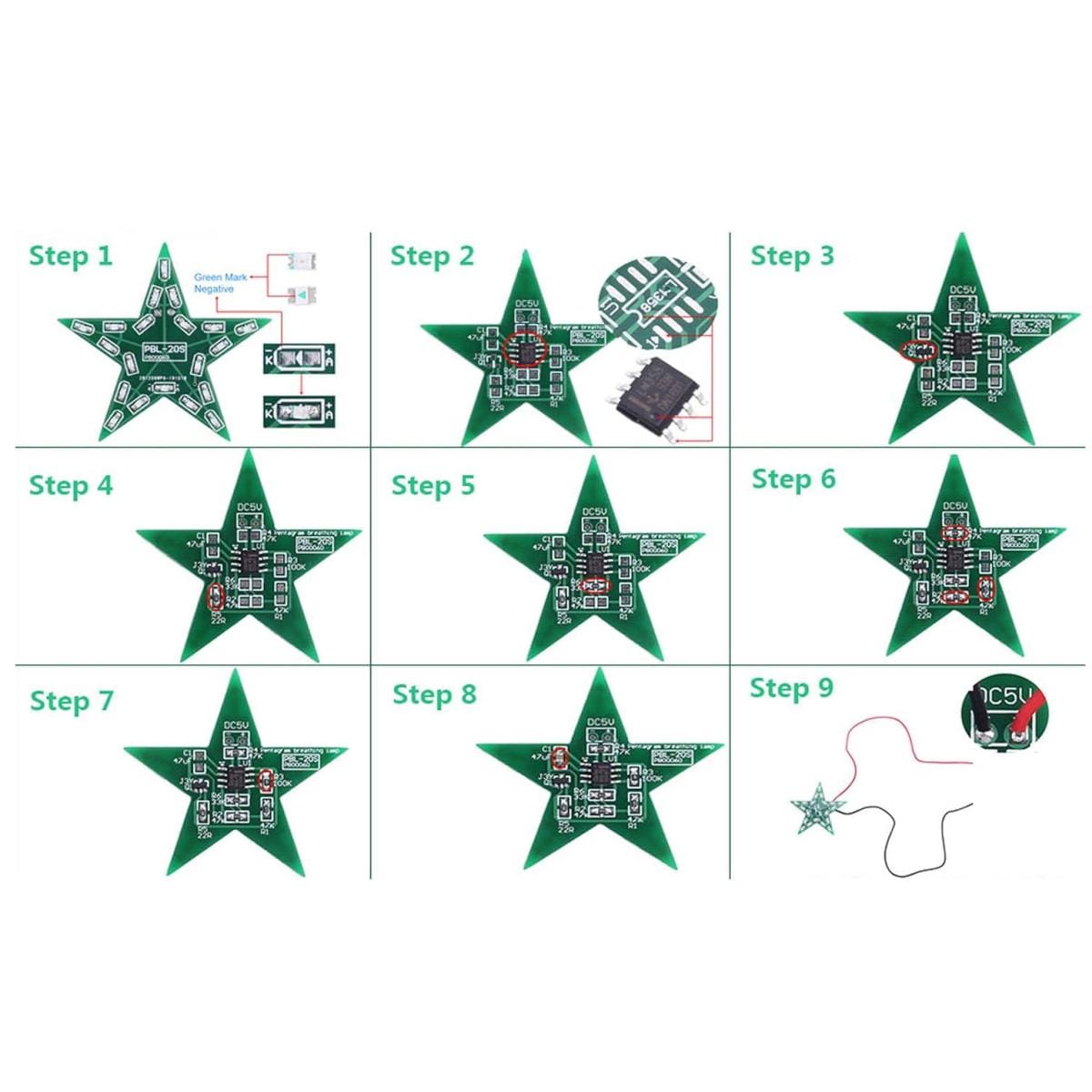

A forrasztás menete egyszerűen követhető:

  1. Egy forrpontot kevés ónnal elő lehet ónozni.
  2. Az alkatrész csipesszel a helyére igazítható, majd az előónozott ponton rögzíthető.
  3. Ezután a másik kivezetés is megforrasztható, végül ellenőrizhető a kötés.

LED-eknél a beültetési irány külön figyelmet kíván. Ezek polarizált alkatrészek: az anód és a katód nem cserélhető fel. Ha valamelyik LED rossz irányba kerül, az befolyásolhatja a kész kapcsolás működését.

Az LM358 SOP-8 tokozású IC. A nyolc láb meglehetősen közel helyezkedik el egymáshoz, így a túl sok ón könnyen forraszhidat hozhat létre. A tok helyes tájolása ugyanilyen fontos. Az első láb jelölését a panelen és az alkatrészen is azonosítani kell.

Az S8050 tranzisztornál szintén a megfelelő pozíció és tájolás számít. Az összeépítés végén egy nagyítóval végignézett forrasztási oldal sok későbbi hibakeresést megspórolhat.

Mire kell figyelni beüzemeléskor?

Mire figyelj?Mit okoz?
Megvan a 4-6 V DC tápfeszültség?A panel üzemi tápellátása ebbe a tartományba esik, egy szabályozott 5 V-os táp jól illeszkedik hozzá.
Helyes irányban kerültek be a LED-ek?Az SMD LED polarizált alkatrész, ezért a helytelen irány hibás működést okozhat.
Pontosan került a helyére az LM358?A SOP-8 tok tájolása meghatározza, hogy az IC lábai a megfelelő áramköri pontra kerülnek-e.
Megfelelő eszközzel forrasztod a 0805 alkatrészeket?Finomabb pákaheggyel és csipesszel könnyebb pontos kötést készíteni a kis méretű forrasztási pontokon.
Maradt forrasztási híd két szomszédos pont között?Az összefolyó forrasz elektromosan összeköthet olyan pontokat, amelyeknek külön kellene maradniuk.
A polaritás helyes a táp csatlakoztatásakor?A helyes bekötés az első feszültség alá helyezés egyik alapfeltétele.

Ezt nézd meg, mielőtt döntesz

A Lélegző csillag DIY Kit – ötágú csillag lélegző fényhatással [XXVIII.] elsősorban SMD forrasztási feladat. A “könnyű” kapcsolás és a kis alkatrészméret két külön dolog: az áramkör kevés alkatrészből áll, ugyanakkor a 0805 LED-ek és ellenállások pontos kézmozdulatokat igényelnek.

A működéshez 4-6 V egyenfeszültség szükséges. Ha a műhelyben eleve van szabályozott 5 V-os táp, az kényelmesen használható ehhez a feladathoz.

Mikrokontrolleres vezérlés, programozható fényanimáció vagy külön beállítható effekt nincs megadva a készlet funkciójaként. A lélegző fényt maga az analóg áramkör hozza létre.

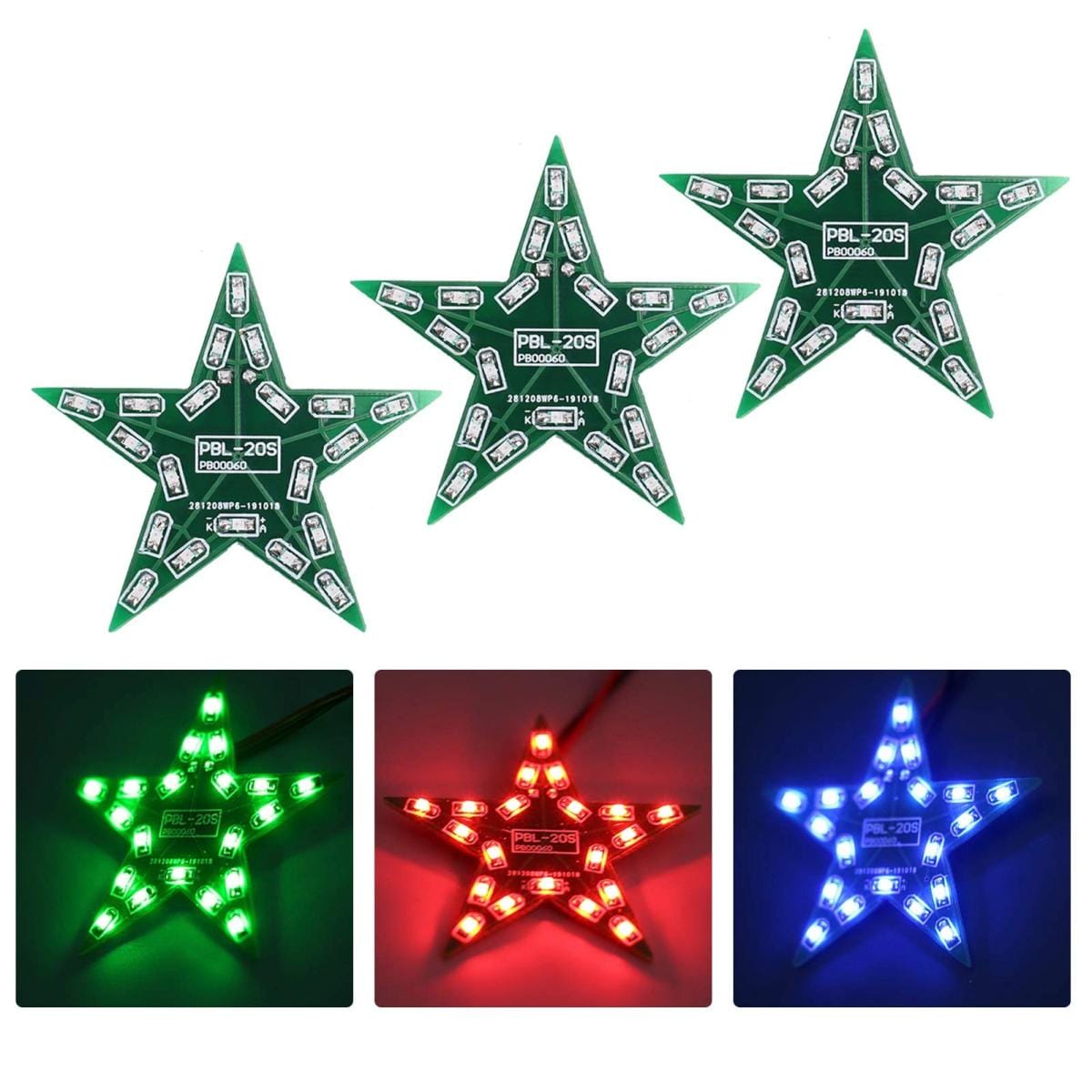

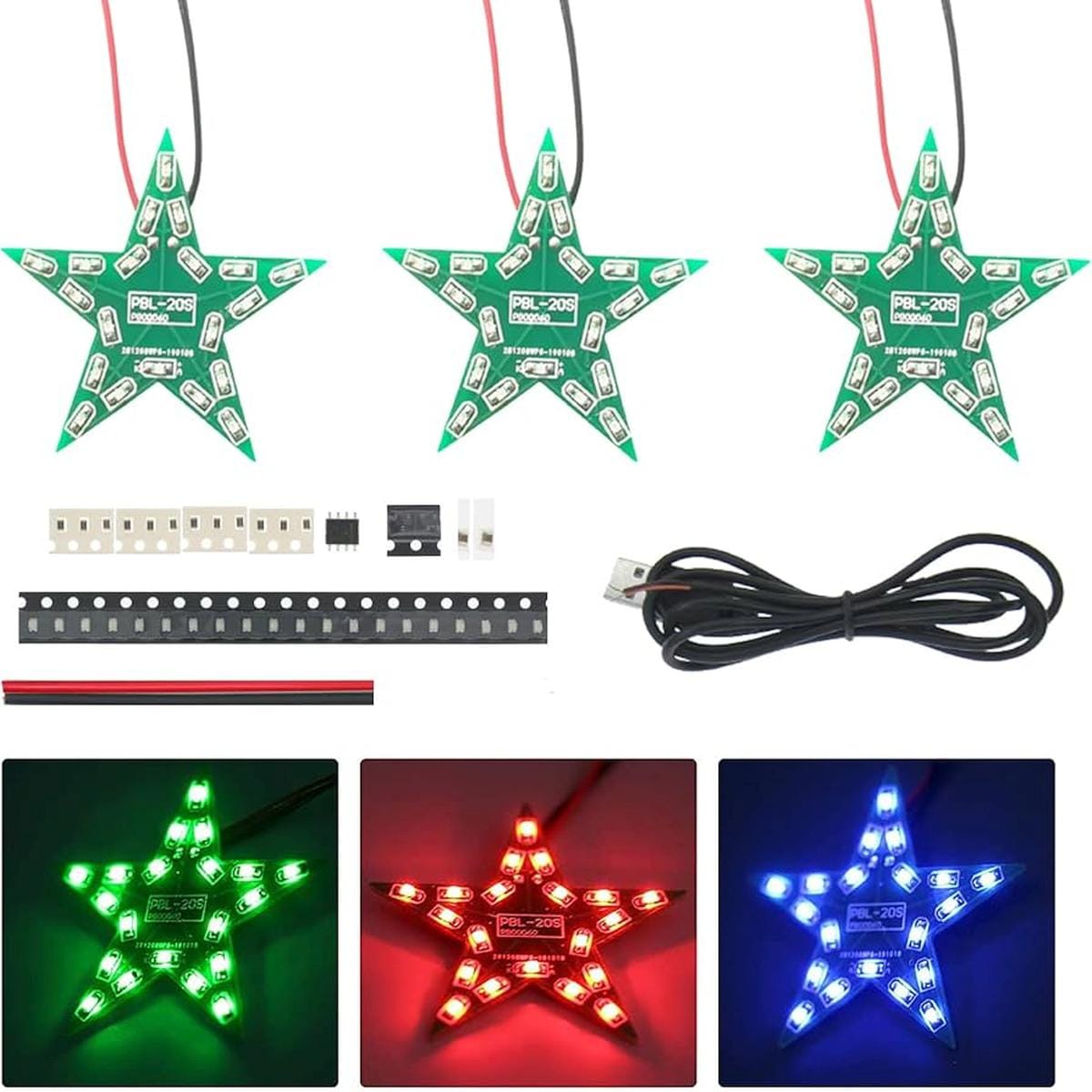

A termék színváltozatokban szerepel, ezért a piros, zöld, kék és véletlenszerű LED-kiosztást érdemes változatként kezelni, nem egyetlen panelen egyszerre megjelenő RGB fényhatásként.

Ahol már más megoldást érdemes választani

  • Mikrokontrollerrel programozható fényjátékhoz olyan LED-panel célszerű, amely külön vezérelhető LED-eket vagy digitális LED-meghajtást használ.
  • Első forrasztási próbának, teljesen gyakorlatlan kézzel egy nagyobb furatszerelt készlet kényelmesebb kezdés lehet.
  • Nagy fényerejű helyiségvilágításhoz más termékkategória szükséges, mert ez oktatási és dekorációs LED-panel.
  • 9 V közvetlen tápellátásra nem ez a megfelelő kiindulás, mert a biztosan alátámasztott üzemi tartomány 4-6 V DC.
  • Olyan projekthez, ahol külön LED-enként kell színt vagy fényerőt vezérelni, címezhető LED-es megoldás szükséges.

Egy részlet, amin sok múlhat

SMD gyakorlásnál sok hibát megelőz, ha először csak az egyik forrasztási pont kap kevés ónt. Az alkatrész csipesszel a helyére igazítható, az előónozott ponton rögzíthető, majd a másik kivezetés is megforrasztható. Így kisebb az esélye annak, hogy a 0805 alkatrész elfordul vagy egyik oldala elemelkedik a paneltől.

Az első bekapcsolás előtt érdemes nagyítóval végignézni a szomszédos forrasztási pontokat és a polarizált alkatrészek irányát. Ennél a méretnél egy apró forraszhíd szabad szemmel könnyen elbújik.

Műszaki jellemzők

JellemzőÉrték
Terméktípus:SMD LED-es elektronikai építőkészlet
Tápfeszültség:4-6 V DC
LED-ek száma:20 db
LED-kivitel:SMD 0805
LED-szín:kék, piros, zöld vagy véletlenszerű változat
Fő IC:LM358, SOP-8
Tranzisztor:S8050, SOT-23
Ellenállásértékek:22 Ω, 33 kΩ, 47 kΩ, 100 kΩ
Kondenzátor:47 µF

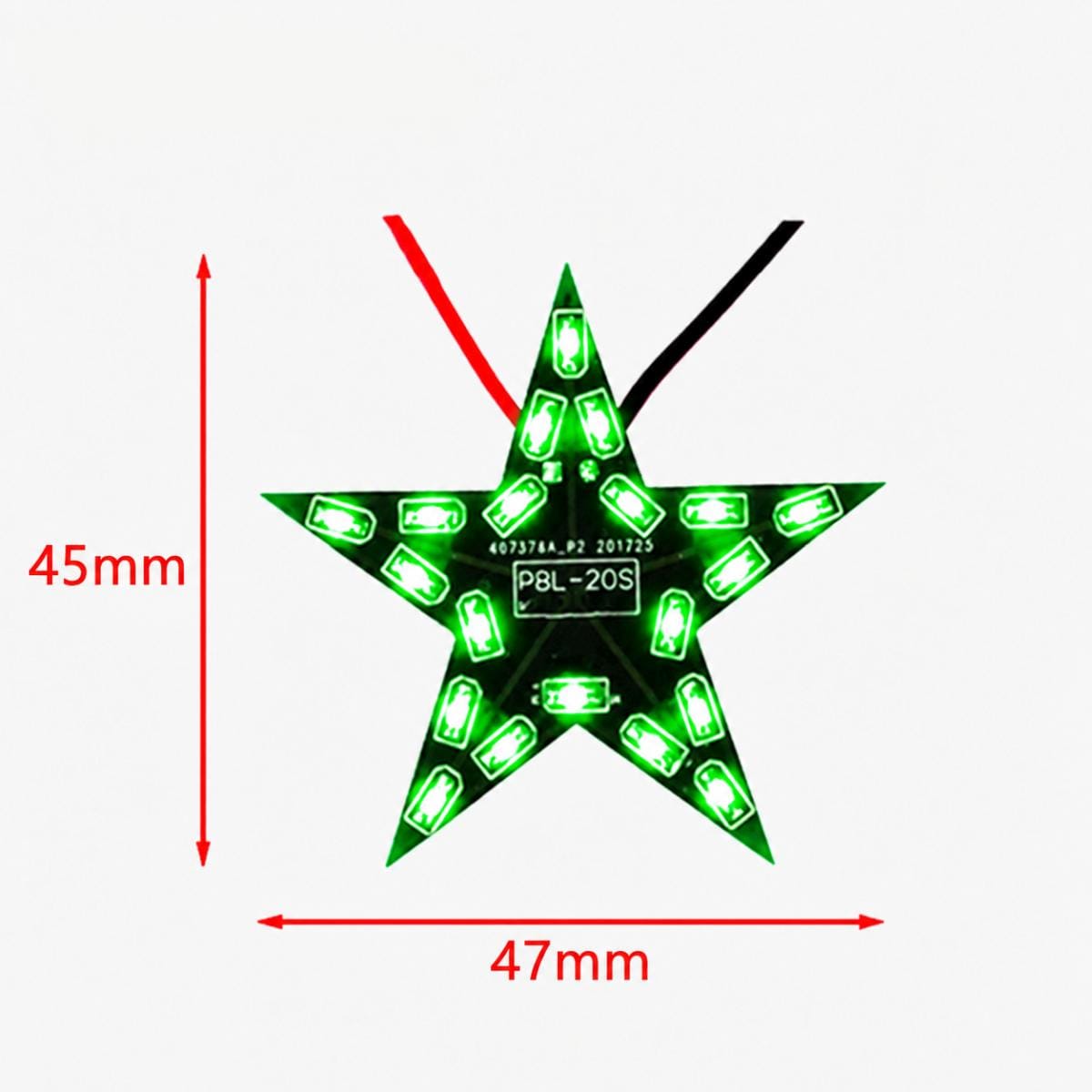

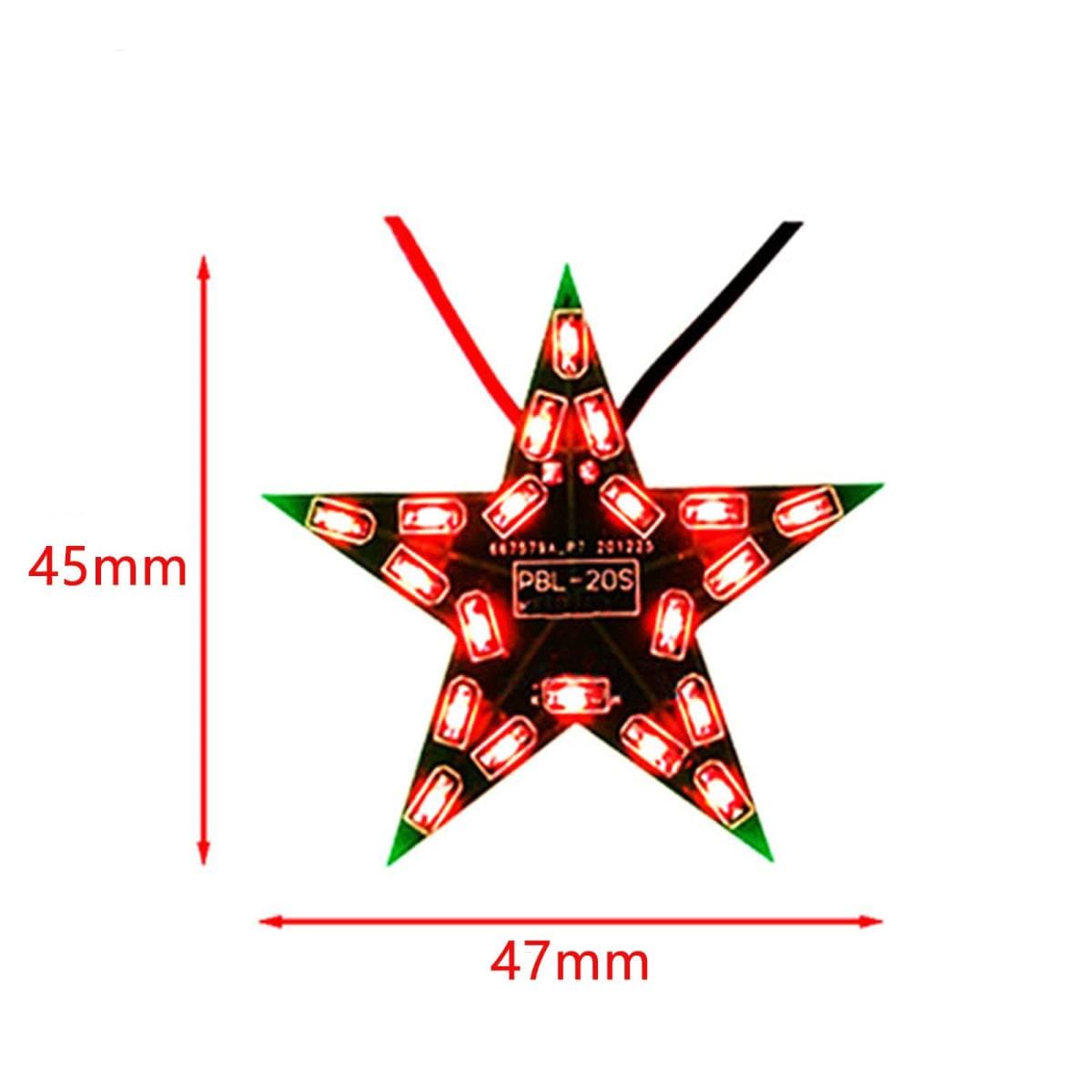

Összeszerelt méret:47 × 45 × 6 mm
Programozás:Nem szükséges
Mikrokontroller:Nem szükséges a működéshez
Kivitel:Összeforrasztandó KIT
Forrasztási technológia:SMD

Dokumentáció

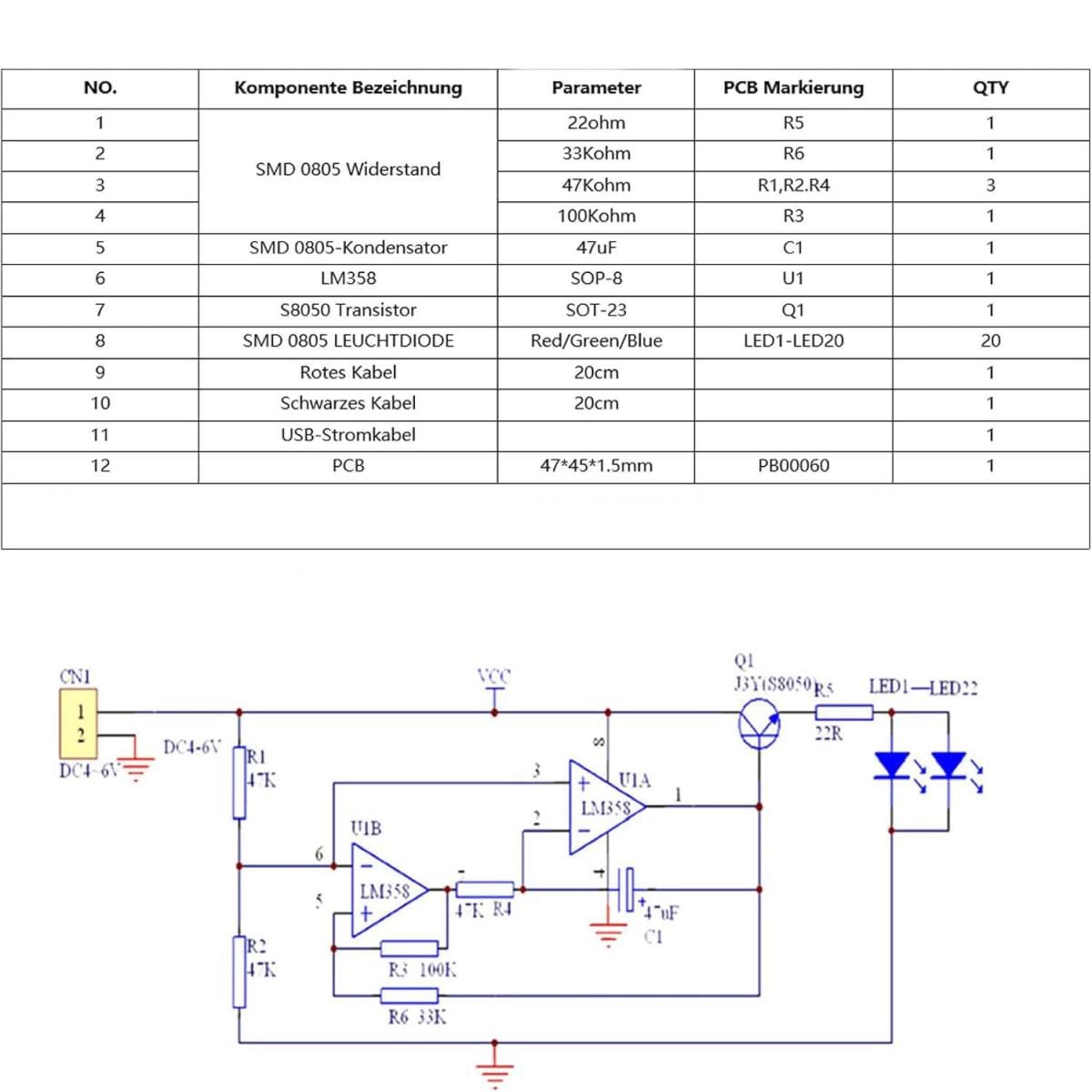

  • Szitázva az áramköri lapon, Kapcsolási rajz és leírás papír alapon.

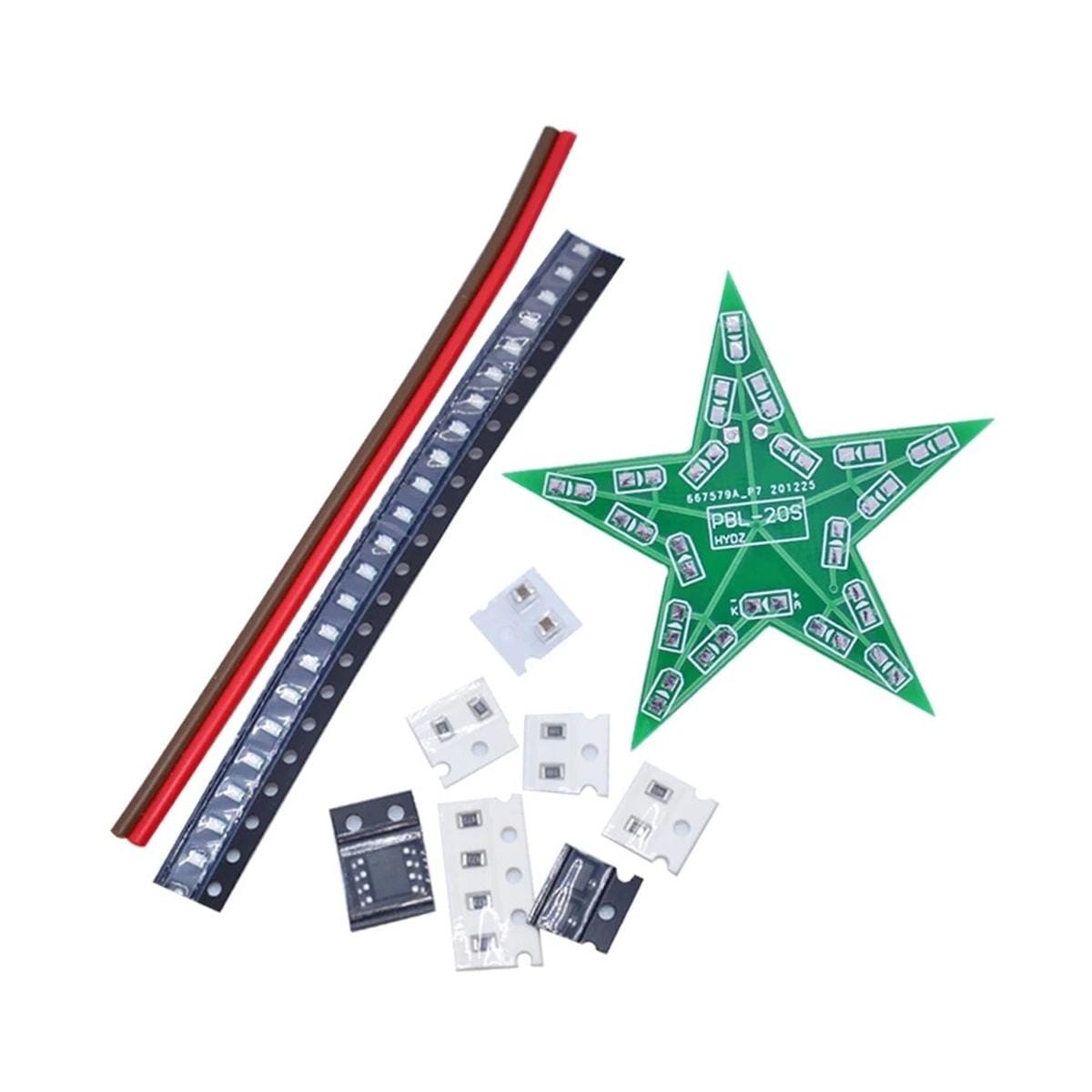

Csomag

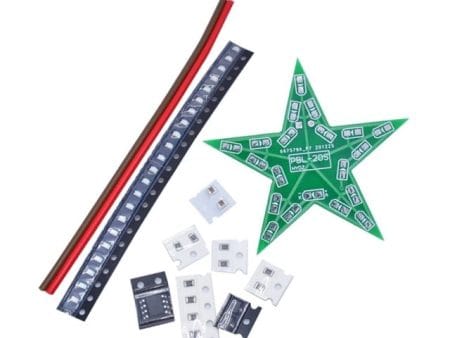

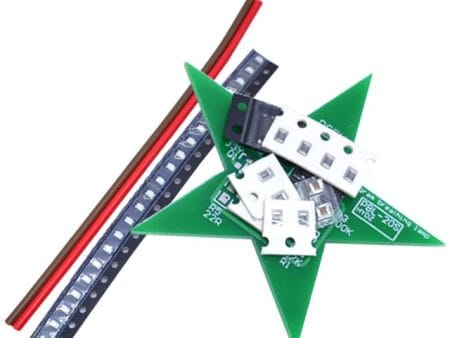

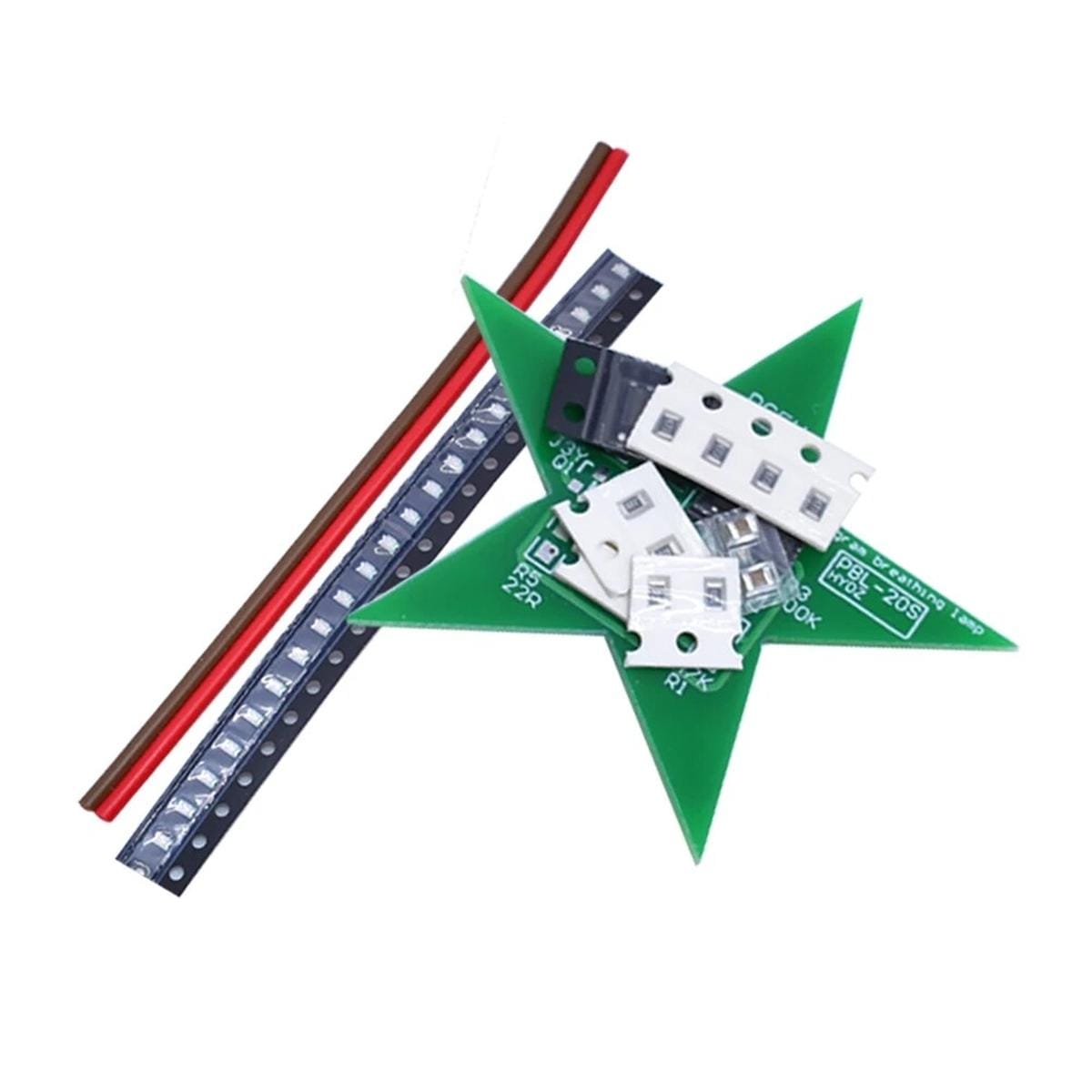

  • 1 db csillag alakú NYÁK
  • 20 db SMD LED
  • 1 db LM358 IC
  • 1 db S8050 tranzisztor
  • SMD ellenállások a kapcsoláshoz
  • 1 db 47 µF kondenzátor
  • összeépítési leírás

További információk

Tömeg0,025 kg
Méretek8 × 6 × 1 cm
CikkszámT42732
Nehézség

Tápfeszültség [V]

Szín

, , ,


Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„Lélegző csillag DIY Kit – ötágú csillag lélegző fényhatással [XXVIII.]” értékelése elsőként

Az e-mail címet nem tesszük közzé. A kötelező mezőket * karakterrel jelöltük

Gyakran ismételt kérdések a Lélegző csillag DIY Kit - ötágú csillag lélegző fényhatással [XXVIII.] termékről

Mire használható a Lélegző csillag DIY Kit?

A Lélegző csillag DIY Kit SMD forrasztási gyakorlásra és egy működő LED-es dekoráció megépítésére használható. A panelen ellenállások, LED-ek, tranzisztor és SOP-8 tokos LM358 IC forrasztását is lehet gyakorolni.

Kell Arduino vagy ESP32 a Lélegző csillag működéséhez?

A Lélegző csillag DIY Kit önálló analóg áramkör, ezért Arduino, ESP32 vagy más mikrokontroller nem szükséges hozzá.

Milyen tápfeszültséget igényel a Lélegző csillag?

A T42732 készlet üzemi tápfeszültsége 4-6 V DC. Egy szabályozott 5 V-os egyenfeszültségű táp ebbe a tartományba esik.

Közvetlenül használható 9 V-os elemről?

A biztosan alátámasztott üzemi tartomány 4-6 V DC, ezért a panel közvetlen 9 V-os táplálása nem része az ajánlott használatnak.

Milyen LED-ek vannak a Lélegző csillag készletben?

A panelen 20 darab SMD 0805 LED kap helyet. A TavIR termékváltozatai között kék, piros, zöld és véletlenszerű szín szerepel.

Mit jelent az, hogy lélegző fényhatás?

A LED-ek fényereje fokozatosan változik, ezért a fény lassú erősödése és halványodása légzésszerű hatást ad. A vezérlést az LM358 köré épített analóg áramkör végzi.

Mennyire nehéz a 0805 SMD LED-ek forrasztása?

A 0805 alkatrész már lényegesen kisebb egy hagyományos furatszerelt LED-nél, ezért pontosabb kézmozdulatot igényel. Finomabb pákahegy és csipesz sokat segít az alkatrészek helyben tartásában.

Számít az SMD LED-ek beültetési iránya?

Igen. A LED polarizált alkatrész, ezért a katód és anód helyes irányára forrasztáskor figyelni kell.

Miért lehet hasznos az LM358 egy oktatási készletben?

A Lélegző csillag DIY Kit megmutatja, hogy lassan változó LED-fényhatás mikrokontroller nélkül is létrehozható. Az LM358 körüli áramkör jó kiindulópont analóg időzítés és műveleti erősítős kapcsolások megbeszéléséhez.

Mi kell még a készlet összeépítéséhez?

Forrasztópáka, forraszanyag és célszerűen csipesz szükséges. A működéshez 4-6 V DC tápellátás is kell.

Mit érdemes ellenőrizni, ha az elkészült csillag nem működik?

Elsőként a tápfeszültséget és polaritást, a LED-ek irányát, az LM358 tájolását és a forrasztási pontokat érdemes átnézni. Külön figyelmet érdemelnek a szomszédos SMD pontok között kialakult forraszhidak.
