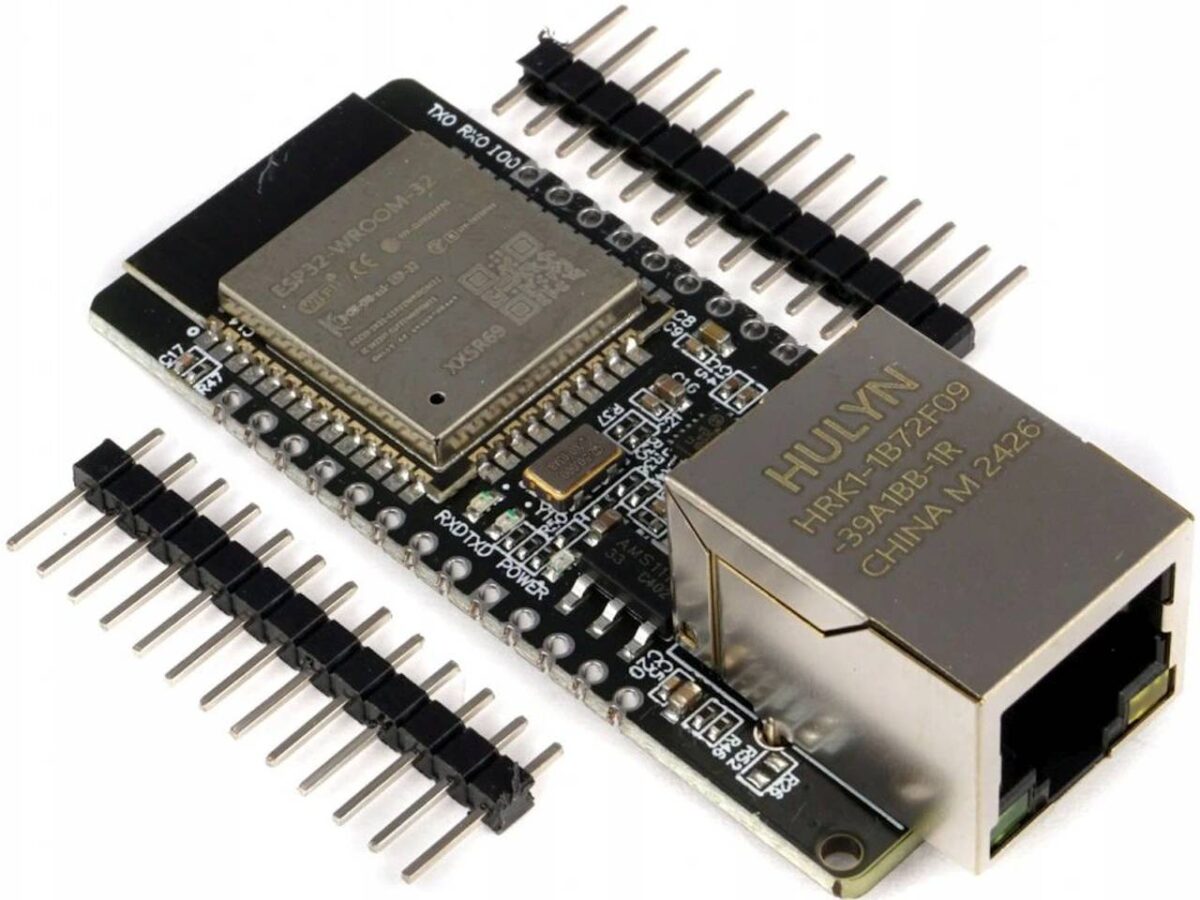

WT32‑ETH01 – ESP32 Ethernet, Wi‑Fi, Bluetooth modul [beágyazott hálózati gateway IoT projektekhez]

Leírás

A WT32‑ETH01 egy professzionális beágyazott hálózati gateway modul, amely egyszerre kínál Ethernet (10/100 Mbps RJ45), Wi‑Fi (802.11 b/g/n 2,4 GHz) és Bluetooth v4.2 + BLE kommunikációs lehetőségeket egyetlen, ESP32‑alapú MCU egységben. A modul ideális olyan IoT (Internet of Things), ipari automatizálási és beágyazott vezérlőrendszerekhez, ahol a megbízható vezetékes LAN kapcsolatot kombinálni kell a vezeték nélküli hálózati és Bluetooth‑os interfészekkel – mindezt kiterjedt protokoll‑ és periféria‑támogatással.

Ez a modul kiváltképp alkalmas, ha egy soros‑Ethernet hálózati átjárót (gateway), Ethernet + Wi‑Fi redundanciát, vagy hálózati vezérlőt szeretnél építeni olyan megoldásokhoz, mint PLC‑szerű vezérlők, sensor aggregátorok, web‑based konfigurációs eszközök vagy otthoni/üzemi IoT megoldások.

Működési elv

A WT32‑ETH01 középpontjában egy ESP32‑szériás mikrovezérlő áll (tipikusan WT32‑S1 vagy ESP32‑WROOM‑32), amely egy nagy teljesítményű, duál‑core Tensilica LX6 processzorral működő MCU platform. Ez a platform beépített TCP/IP stack‑et és moduláris hálózati alrendszereket kínál, amelyek lehetővé teszik a vezetékes és vezeték nélküli kommunikáció egyidejű kezelését ugyanazon firmware‑rel.

Hálózati réteg és interfészek

• Ethernet RJ45 port: A modul saját PHY réteggel rendelkezik, amely 10/100 Mbps fizikai Ethernet kapcsolatot biztosít. Ez lehetővé teszi az eszközök közvetlen bekapcsolását helyi hálózatba, például LAN‑on keresztül, stabil és alacsony késleltetésű adatkommunikációval.
• Wi‑Fi 2,4 GHz: A beépített 802.11 b/g/n Wi‑Fi rádió biztosítja a vezeték nélküli hálózatokhoz való csatlakozást, lehetővé téve a modul számára a vezeték nélküli kliens vagy akár SoftAP (access point) módú működést.
• Bluetooth + BLE: A Bluetooth v4.2 és Bluetooth Low Energy támogatás egyszerre biztosít klasszikus vezeték nélküli eszközkapcsolatot és alacsony fogyasztású BLE kommunikációt, ami ideális például szenzoradatok gyűjtésére vagy konfigurációs interfészként.

CPU, memória és protokoll

Az ESP32 MCU több protokollt támogat natívan:

• TCP/UDP stack
• DHCP, statikus IP
• WebSocket, MQTT, HTTP/HTTPS
• Soros‑Ethernet átjáró funkciók
• SPI, I2C, UART, PWM, ADC/DAC interfészek

A modul lehetővé teszi, hogy soros portokat (UART) Ethernet vagy Wi‑Fi hálózatra tunnel‑ezd, így akár meglévő soros eszközöket is könnyedén integrálhatsz hálózati infrastruktúrába.

Tápellátás és feszültségigény

A WT32‑ETH01 tipikusan 3,3 V DC tápellátást igényel (A modul belső 5V → 3,3V átalakítóval rendelkezik, ha 5 V‑ról táplálod). A modul áramfelvétele terheléstől függően változik (tipikusan ~80‑240 mA), különösen Wi‑Fi és Ethernet használat közben; a tápegységnek stabil és alacsony zajú tápot kell biztosítani.

A soros vonali kapcsolatot külső USB-Soros átalakítóval kell megvalósítani – de a modul OTA képességekkel is rendelkezik!

Felhasználási lehetőségek

A WT32‑ETH01 modul rendkívül sokoldalú, és számos valós felhasználási területre alkalmas:

• Központi IoT hálózati gateway: kapcsolatot épít fel a helyi szenzorok és vezérlők közt egyetlen egységgel, majd Ethernet vagy Wi‑Fi hálózat felé továbbítja az adatokat.
• Helyhez kötött vezérlőrendszer webes interfésszel: Integrált web‑szerver futtatása lehetővé teszi konfigurációs oldalak, real‑time adatkijelzők vagy REST API‑k hosztolását közvetlenül a modulon.
• Dual‑mode hálózati redundancia: Ha a vezetékes LAN kiesik, a Wi‑Fi másodlagos kapcsolati csatornaként lép működésbe, így megnövelhető a rendszer stabilitása.
• Soros‑Ethernet átjárók: Áthidalja a régebbi soros eszközöket (pl. UART interfészeket) Ethernet vagy Wi‑Fi hálózatokra (pl. gyári vezérlők, mérőeszközök).
• Bluetooth‑vezérelt konfigurációs felület: BLE‑alapú mobilalkalmazással vagy BLE klienssel konfigurálható és vezérelhető az eszköz helyben, anélkül hogy Wi‑Fi‑re csatlakozna.
• ESPHome / Arduino / Tasmota integráció: A modul támogatott különféle fejlesztői környezetekben, így gyorsan építhetők hálózati vezérlők vagy automatizálási komponensek.

Műszaki jellemzők

• Mikrovezérlő: ESP32‑széria (WT32‑S1/ESP32‑WROOM‑32)
• CPU: Dual‑core Tensilica LX6, akár 240 MHz
• Flash memória: 4 MB SPI flash
• SRAM: 520 KB
• Ethernet interfész: RJ45 10/100 Mbps PHY
  • LAN8720A illesztőchip
• Wi‑Fi: 802.11 b/g/n 2,4 GHz
• Bluetooth: v4.2 + Bluetooth Low Energy (BLE)
• GPIO: több szabad felhasználható GPIO láb
• Kommunikációs interfészek: UART, SPI, I2C, PWM, ADC/DAC
• Tápfeszültség: 3,3 V DC (külső feszültségszabályzóval 5 V is)
• Áramfelvétel: ~80 – 240 mA terheléstől függően
• Protokoll stack: TCP/IP, UDP, DHCP, HTTPS (opcionális)
• Üzemi hőmérséklet: ‑40 °C … +85 °C
• Firmware támogatás: Arduino, ESP‑IDF, ESPHome, Tasmota

Dokumentáció

• WT32-ETH01 kézikönyv (1.4) (angol nyelvű)

Csomag

• 1x WT32-ETH01 modul
