USB-Soros illesztő (3V3/5V) [CP2102 chipset, mini]

Leírás

Az egyszerű soros illesztőáramkör az USB port felől USB-Soros átalakítónak mutatja magát, míg a túloldalon 3.3V vagy 5V feszültséghez automatikusan teljes kiépítésű kézfogásos, sorosporti felületet valósít meg.

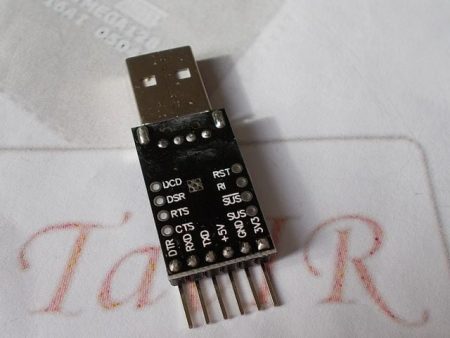

Tipp! A CP2102 chip fontosabb kivezetései a panelen oldalt kivezetésre kerültek, így számos speciális alkalmazáshoz is használható (pl. RS-485 illesztő, teljes kézfogásos illetve 7-vezetékes soros kommunikáció, stb.)
A rendszer 3.3V tápfeszültsége a chipben is előállításra kerül. Így ideális az ESP8266 alapú WiFi modulok soros illesztőjének! A belső 3.3V 100 mA-t leadására képes.

Jellemzők

• Normál USB-A csatlakozó a közvetlen gépkapcsolathoz,
• USB2.0 támogatás (1.1, 2.0 és 3.0 kompatibilis),
• Max. 12 Mbps sebesség (USB 2.0 – full speed),
• CP2102 chipkészlet,
• Beállítható soros sebesség: 300bps..1.5Mbps,
• 640 byte hardware vevőbuffer,
• USB suspend támogatás (lábkivezetés),
• Működési hőmérséklet-tartomány: -40°C..+85°C.
• Méret: 42mm x 15mm,
• Működés visszajelzés: Tápfeszültség, Tx-kommunikáció, Rx-kommunikáció,
• Belső EEPROM eszközazonosító és paramétertábla tárolására,
• Driver: Windows, Linux, Mac OSX, Android és Windows CE rendszerekhez.

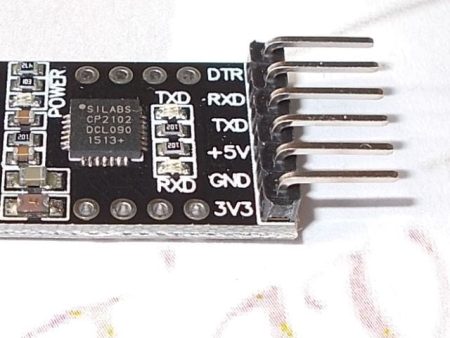

Tüske-csatlakozó

• 1 – 3.3V,
• 2 – GND,
• 3 – 5V,
• 4 – Tx,
• 5 – Rx,
• 6 – DTR.

Fontos! Az eszköz az ESP8266 WiFi modulok alapszintű működtetéséhez elegendő áramot képes szolgáltatni, de gyenge WiFi jelnél, nagyteljesítményű adáskor külső 3.3V stabilizátor szükséges!

Csomag tartalma

• 1x CP2102 chippel szerelt illesztő.

Dokumentáció/Driver

• CP210x driver (Windows XP .. Windows 10, Linux, Mac, Android)
• Silabs gyártói driver: Windows, Linux, Mac OSX, Windows CE, Android.
