Leírás

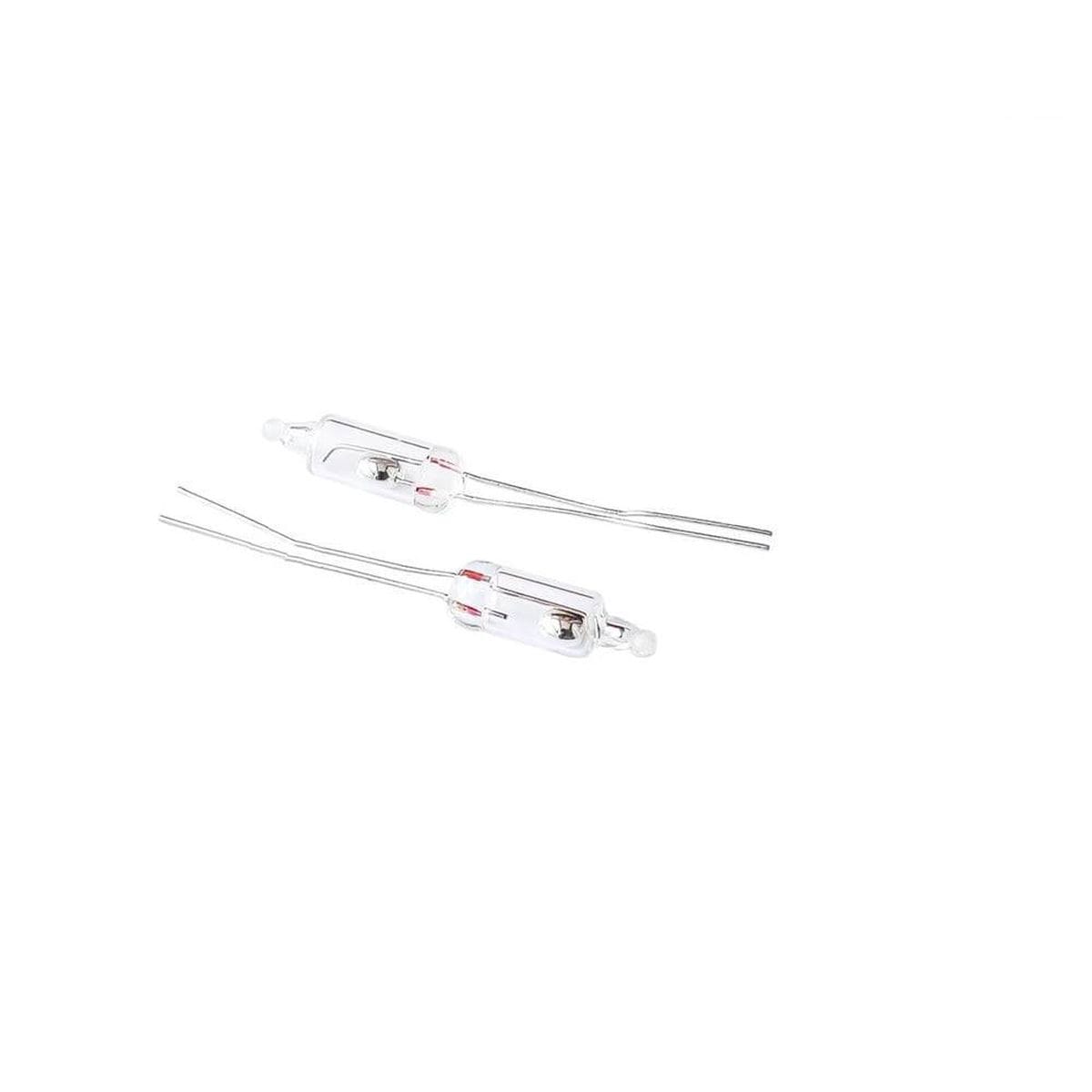

A Rezgéskapcsoló (vibráció/mozdulás/dőlés) kapcsoló (2db/pack;3mm) kis méretű, üvegházas higanygolyós dőléskapcsoló, amely dőlés, billenés vagy erősebb mozdulás hatására egyszerű kontaktusjelet ad. Nem gyorsulásmérő és nem szögmérő, hanem kétkivezetéses kapcsoló jellegű érzékelő, amelyet digitális bemenettel lehet figyelni.
Hol használható?
A Rezgéskapcsoló (vibráció/mozdulás/dőlés) kapcsoló (2db/pack;3mm) ott használható jól, ahol az áramkörnek nem a pontos dőlésszögre van szüksége, hanem arra, hogy egy tárgy megmozdult, megdőlt vagy átbillent. Klasszikus példa a flipperasztal megemelésének érzékelése, de horgász kapásjelzőben, egyszerű riasztási pontban vagy mozdulásfigyelő áramkörben is előfordul.
A szenzor higanyt tartalmaz, ezért beépítés előtt nem csak az elektromos adatokat kell ellenőrizni. Zárt, védett házba való, törésveszélyes vagy gyermek által elérhető helyre nem jó döntés.
Azaz a Rezgéskapcsoló (vibráció/mozdulás/dőlés) kapcsoló (2db/pack;3mm) egy kis üvegcsöves, higanygolyós kontaktusérzékelő, amely dőlés vagy mozdulás hatására nyitott és zárt állapot között vált.
Gyakorlat

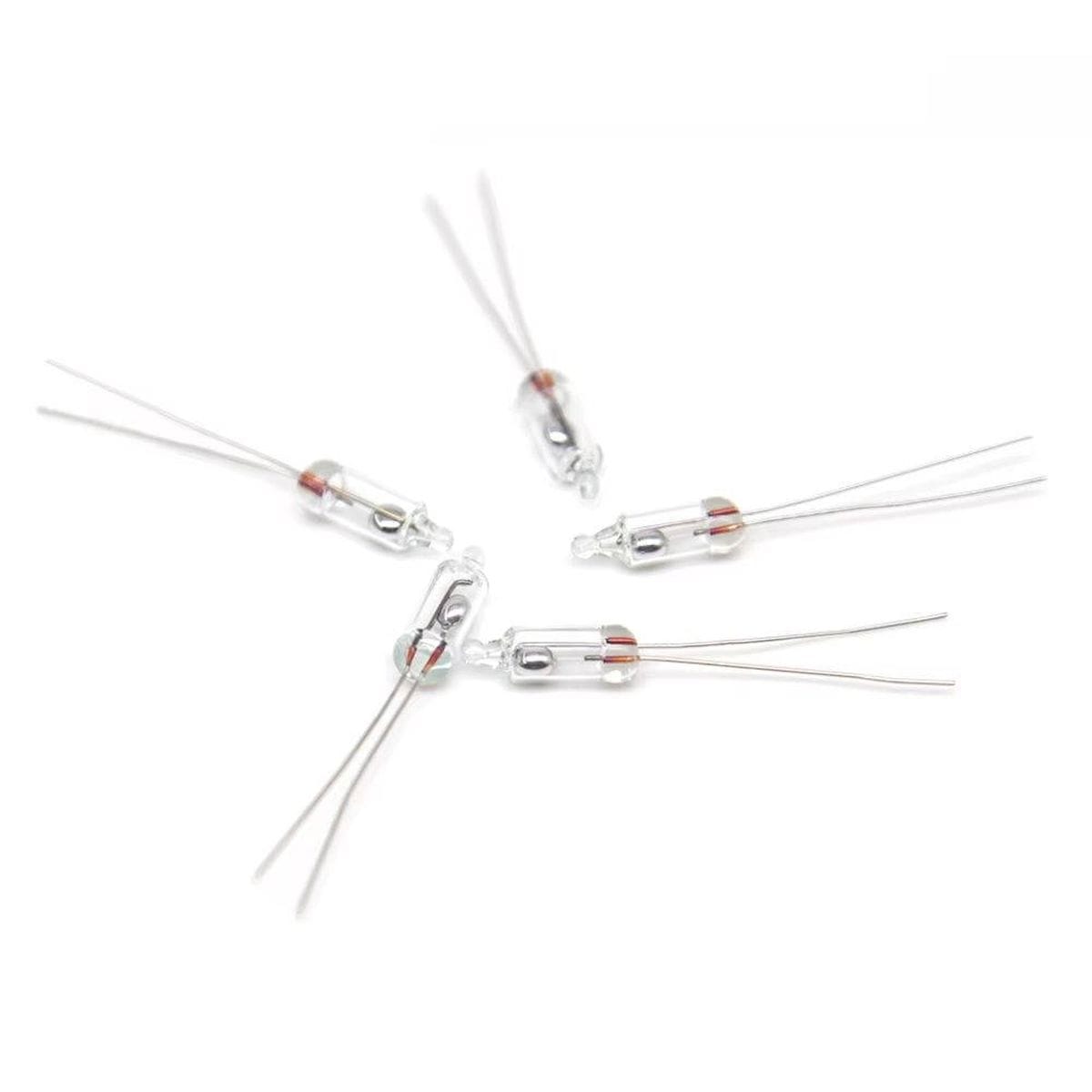

A belső higanygolyó az üvegházban a gravitáció és a mozdulás hatására elmozdul. Bizonyos helyzetben összezárja a két elektródát, más helyzetben megszakítja a kapcsolatot. Emiatt a kimenete nem analóg mérési jel, hanem kapcsolókontaktus.
Mikrokontrollerrel a legegyszerűbb úgy használni, mint egy nyomógombot: az egyik kivezetés GND-re kerül, a másik egy digitális bemenetre, a bemenet pedig belső vagy külső felhúzóellenállást kap. Dőlés vagy mozdulás közben a jel billeghet, ezért szoftveres késleltetés vagy több egymás utáni azonos állapot figyelése ajánlott.
Tippek
- Kapásjelzőben, ahol a bot vagy a szerkezet mozdulását kell érzékelni.
- Flipper vagy játékasztal tilt érzékeléséhez, amikor a megemelést kell észrevenni.
- Egyszerű tárgymozdítás-érzékelőben, például doboz, fedél vagy eszköz elbillenésénél.
- Oktatási Arduino kapcsolásban, ahol a digitális bemenet és a felhúzóellenállás működését kell bemutatni.
- Alacsony fogyasztású ébresztőkapcsolásban, ahol nyugalmi állapotban nem kell aktív szenzort táplálni.
- Mechanikus helyzetváltozás egyszerű jelzésére, ha a pontos szögérték nem számít.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Milyen logikai bemenetre kötöd? | Arduino, ESP32 és Raspberry Pi esetén digitális bemenetként kezelhető, de a bemeneti feszültségszintet a vezérlőhöz kell igazítani. |
| Van felhúzóellenállás a bemeneten? | Felhúzás nélkül a bemenet lebeghet, így véletlen kapcsolásokat vagy zajos állapotot láthatsz. |
| Közvetlenül terhelést kapcsolsz vele? | A 300 mA és 20 V határ fölé nem szabad menni, nagyobb terheléshez tranzisztor, MOSFET vagy relémeghajtás kell. |
| Számolsz a jel billegésével? | Dőlés közben a kontaktus többször nyithat és zárhat, ezért szoftveres szűrés vagy késleltetés ajánlott. |
| Védett házba kerül az alkatrész? | Az üvegház törékeny, a higany miatt sérülés esetén külön kezelést igényel. |
| Fontos a pontos kapcsolási szög? | A kapcsolási pont nem adatlap-szintű pontosságú szögmérés, ilyen feladathoz más szenzor kell. |
Döntés előtt ellenőrizendő adatok
- A beépített rendszerben megengedett-e higanytartalmú alkatrész használata.
- A kapcsolt feszültség nem lépi-e túl a 20 V DC/AC értéket.
- A kapcsolt áram nem lépi-e túl a 300 mA értéket.
- A mechanikai rögzítés védi-e az üvegházat ütéstől, hajlítástól és töréstől.
- A vezérlő bemenete kap-e felhúzóellenállást vagy jól meghatározott alapállapotot.
- A projektben elég-e a kapcsolójel, vagy pontos dőlésszögre, gyorsulásra, rezgésintenzitásra van szükség.
Használati korlátok és mikor ne ezt válaszd
- Ne ezt válaszd, ha pontos dőlésszögmérésre van szükség fokban vagy folyamatos mérési adattal.
- Ne ezt válaszd, ha higanymentes, megfelelőségi szempontból egyszerűbben kezelhető alkatrész kell.
- Ne ezt válaszd, ha erős mechanikai ütés, rázkódás vagy törésveszélyes környezet várható.
- Ne ezt válaszd, ha gyermekjátékba, nyitott oktatási eszközbe vagy könnyen hozzáférhető burkolat nélküli szerkezetbe kerülne.
- Ne ezt válaszd, ha nagyobb áramú fogyasztót közvetlenül szeretnél kapcsolni.
- Ne ezt válaszd, ha rezgés erősségét vagy frekvenciáját kell mérni. Erre gyorsulásmérő vagy más mérőszenzor való.
Műhelytitok
Dőléskapcsolónál a legtöbb hibát nem maga az alkatrész okozza, hanem a lebegő mikrokontroller-bemenet és a túl gyors állapotkiolvasás. Kezeld úgy, mint egy zajos nyomógombot: legyen felhúzás, legyen pár tíz milliszekundumos ellenőrzés, és csak tartós állapotváltozásra reagáljon a program.
Műszaki jellemzők
| Érzékelő típusa: | Higanygolyós dőlés-szenzor |
| Funkció: | Dőlés, mozdulás, vibráció jellegű kontaktusérzékelés |
| Kialakítás: | Üvegházas, kétkivezetéses kapcsoló |
| Üvegház mérete: | 3 mm átmérő x 9 mm hossz |
| Kivezetés hossza: | kb. 22 mm |
| Ház anyaga: | Kis hőtágulású üveg |
| Belső érintkező közeg: | Higany |
| Kivezetés anyaga: | Nikkelbevonatú sárgaréz |
| Terhelhetőség: | max. 300 mA |
| Kapcsolható feszültség: | max. 20 V DC/AC |
| Zárt kontaktellenállás: | <5 mohm |
| Nyitott kontaktellenállás: | >2 Mohm |
| Kapacitás: | <3 pF |
| Működési hőmérséklet: | -40 .. 110 °C |
Dokumentáció
Csomag
- 2 db dőlési higanyszenzor.
A feltüntetett ár 1 csomagra vonatkozik.
