Hangfelismerő modul (SU-03T)

Leírás

A SU-03T offline hangfelismerő modul előre beállított hangparancsokat ismer fel internetkapcsolat nélkül, majd GPIO, UART vagy más illesztésen keresztül jelet ad a vezérlő felé. Olyan projektekhez való, ahol egyszerű, helyben feldolgozott hangvezérlés kell, nem felhőalapú beszédasszisztens.

Mire jó ez?

A SU-03T akkor kerül képbe, amikor egy Arduino, ESP32 vagy más vezérlő mellé beszédparancsos indítást, kapcsolást vagy üzemmódválasztást szeretnél tenni. A modul nem szöveget diktál, hanem a korábban beállított parancsokat keresi a mikrofon jelében, és találatkor egy azonosítható kimenetet ad.

Tipikus példa: kimondod, hogy “lámpa be”, a modul felismeri a parancsot, majd egy GPIO kimenetet állít vagy UART-on parancsazonosítót küld a fő vezérlőnek. A lényeg az, hogy a hangfeldolgozás helyben történik, ezért nincs szükség WiFi-re, szerverre vagy külső beszédfelismerő szolgáltatásra.

Azaz?

A SU-03T egy kisméretű, helyben működő hangparancs-felismerő modul, amely mikrofonról érkező beszédmintát parancsként értelmez, majd kimeneti jellel vagy soros adattal továbbadja az eredményt.

Működés és beépítés

A SU-03T mikrofonbemeneten figyeli a beszédet, a belső processzor összeveti azt a feltöltött vagy beállított parancsokkal, majd felismeréskor végrehajtja a hozzárendelt műveletet. Ez lehet közvetlen GPIO kapcsolás, soros üzenet küldése, I2C kommunikáció vagy hangvisszajelzés a hangszóró kimeneten.

A beépítésnél három részre kell figyelni: tápellátás, hangút és vezérlőkapcsolat. A mikrofon elhelyezése és a hangszóró áramigénye ugyanúgy számít, mint az, hogy a vezérlő oldalon 3,3 V-os vagy 5 V-os logikával dolgozol.

Mire figyelj?	Mit okoz?
Milyen tápfeszültséget vár a konkrét panel?	A különböző SU-03T panelváltozatoknál eltérhet a VCC jelölés és a megengedett tápfeszültség, ezért hibás bekötésnél a modul sérülhet.
Közös GND van a vezérlő és a modul között?	UART vagy GPIO kapcsolatnál közös föld nélkül bizonytalan vagy teljesen hibás jelszinteket kapsz.
A mikrofon közel van zajforráshoz vagy hangszóróhoz?	A felismerés romlik, visszhang vagy saját hangvisszajelzés is zavarhatja a parancsot.
A hangszóró áramát a táp elbírja?	Gyenge tápnál felismeréskor vagy hangvisszajelzéskor újraindulás, kattogás vagy instabil működés jelentkezhet.
UART-ot vagy GPIO kimenetet használsz?	GPIO-val egyszerűbb kapcsolni, UART-tal viszont több parancs és állapot kezelhető egy vezérlőprogramból.
Fel van töltve a megfelelő parancskészlet?	Üres vagy rosszul konfigurált firmware esetén a modul hallgat, de nem ad használható kimenetet.

Felhasználási példák

A SU-03T nem általános beszédértő rendszer, hanem parancsalapú vezérlőmodul. Ez sok műhelyprojektben pont elég, mert nem szabad szöveget kell felismerni, csak néhány előre meghatározott utasítást.

Használható például:

hangvezérelt LED vagy lámpa kapcsolására,
relémodul indítására kisfeszültségű vezérlőkörben,
ESP32 alapú otthonautomatizálási kísérlethez,
Arduino oktatási projekthez, ahol a parancs felismerése a fő téma,
játék vagy interaktív installáció hangos vezérlésére,
ventilátor, módválasztó vagy egyszerű menüvezérlés indítására,
akadálymentesítési kísérlethez, ahol néhány fix parancsot kell kezelni,
offline bemeneti egységként olyan helyen, ahol nincs hálózati kapcsolat.

Kompatibilitás és beüzemelés

A SU-03T Arduino, ESP32 és más mikrokontroller mellett is használható, ha a tápellátás, a logikai szint és a kommunikációs mód illeszkedik. A modul önmagában végzi a hangfelismerést, a vezérlőnek már csak a felismerési eredményt kell értelmeznie.

Arduino mellett a legegyszerűbb az UART-os vagy GPIO-s kezelés. ESP32 esetén a 3,3 V-os logikai környezet kényelmesebb, de a tápoldalt itt is a konkrét panel felirata és dokumentációja alapján kell ellenőrizni. Raspberry Pi esetén különösen figyelni kell arra, hogy a GPIO lábak 3,3 V-osak, és közvetlenül nem tűrik az 5 V-os logikai jelet.

Mire figyelj?	Mit okoz?
Arduino UNO 5 V-os logikával dolgozik?	Ha a modul UART lábai 3,3 V-osak, szintillesztésre vagy óvatos illesztésre lehet szükség.
ESP32-höz kötöd?	A 3,3 V-os logikai szint kedvező, de a modul tápfeszültségét külön kell ellenőrizni.
Raspberry Pi GPIO-ra menne a jel?	Csak 3,3 V-os logikai szintet szabad a Pi bemenetére adni.
USB-TTL adapterrel programoznád?	TX-RX keresztbekötés, közös GND és megfelelő táp szükséges.
Közvetlenül relét kapcsolnál?	A GPIO kimenet nem teljesítménykimenet, reléhez meghajtó fokozat vagy relémodul kell.
Hangszórót is használsz?	A hangvégfok miatt stabilabb táp kell, mint csak UART-os felismerésnél.

Döntés előtt ellenőrizd

Vásárlás és beépítés előtt a SU-03T esetén nem elég a típuskódot nézni, mert többféle panel- és eladói változat fut azonos vagy nagyon hasonló néven.

Ellenőrizd ezeket:

A panelen milyen VCC felirat és tápfeszültség szerepel.
Van-e a modulon külön mikrofon, vagy külső elektret mikrofont kell kötni.
A csomag tartalmaz-e hangszórót, kábelt, tüskesort vagy csak a csupasz modult.
A parancsok konfigurálásához milyen webes vagy SDK eszköz használható.
Kell-e angol parancstámogatás, és azt a választott firmware valóban kezeli-e.
GPIO kimenet kell, vagy mikrokontroller felé UART/I2C adat.
A projektben elég-e a fix parancsfelismerés, vagy természetes beszédértésre lenne szükség.

Használati korlátok – mikor ne ezt válaszd?

A SU-03T jó egyszerű hangparancsos vezérléshez, de nem minden beszédes projekthez való.

Ne ezt válaszd, ha magyar nyelvű, szabad beszédfelismerést vársz tőle.
Ne ezt válaszd, ha hosszú mondatokat, diktálást vagy természetes párbeszédet kell feldolgozni.
Ne ezt válaszd, ha gyártási szintű, jól dokumentált, hosszú távon garantált platform kell.
Ne ezt válaszd, ha nem fér bele a parancskészlet konfigurálásával és firmware-feltöltéssel járó kísérletezés.
Ne ezt válaszd, ha zajos ipari környezetben, nagy távolságból, biztos felismerést vársz külön akusztikai tervezés nélkül.
Ne ezt válaszd, ha a projektben a hangfelismerés eredményének biztonsági szerepe van, például veszélyes gép indítása.

Műhelymegfigyelés

A SU-03T jellegű offline hangmoduloknál a sikeres első próba nem a parancsszavaknál kezdődik, hanem a tápnál és a mikrofon elhelyezésénél. Ha a modul egyszer felismer, egyszer nem, először ne a programot írd át, hanem nézd meg a tápfeszültség esését, a földelést, a mikrofon irányát és azt, hogy a hangszóró visszajelzése nem zavarja-e saját magát.

Műszaki jellemzők

Típuskód:	SU-03T
Funkció:	offline hangparancs-felismerés és hangvezérlés
Feldolgozás:	helyi, internetkapcsolat nélküli parancsfelismerés
Processzormag:	32 bites RISC
Működési frekvencia:	240 MHz
Memória:	beépített nagysebességű SRAM, 2 MB Flash
Hangfeldolgozás:	DSP utasításkészlet, FPU, FFT gyorsító
Mikrofon:	elektret mikrofon támogatás
Hangkimenet:	beépített mono AB osztályú erősítő
Hangszóró teljesítmény:	5 V tápnál eladói adat szerint 4 ohm: legfeljebb 2,9 W, 8 ohm: legfeljebb 1,8 W A modul megbízhatóan 3.3V feszültségről működtethető, ekkor 4Ohm/2W illetve 8Ohm/1.2W
Átlagos üzemi áram:	~60 mA
Tápáram igény:	~200 mA
Logikai szint:	LVTTL ( 3.3V)
Kommunikáció:	UART, I2C
További interfészek:	GPIO, ADC, PWM, SPI, I2S
– UART:	teljes duplex, legfeljebb 3 Mbps chipadat szerint
– I2C:	master/slave, legfeljebb 400 kHz chipadat szerint
– SPI:	master és slave, legfeljebb 30 MHz chipadat szerint
– ADC:	12 bites SAR ADC, legfeljebb 450 kHz mintavétel
– PWM:	2 kimenet
– GPIO:	megszakítási bemenetként és ébresztési forrásként konfigurálható
Üzemi hőmérséklet:	-20 °C – +85 °C eladói adat szerint
Páratartalom:	5-95% RH eladói adat szerint

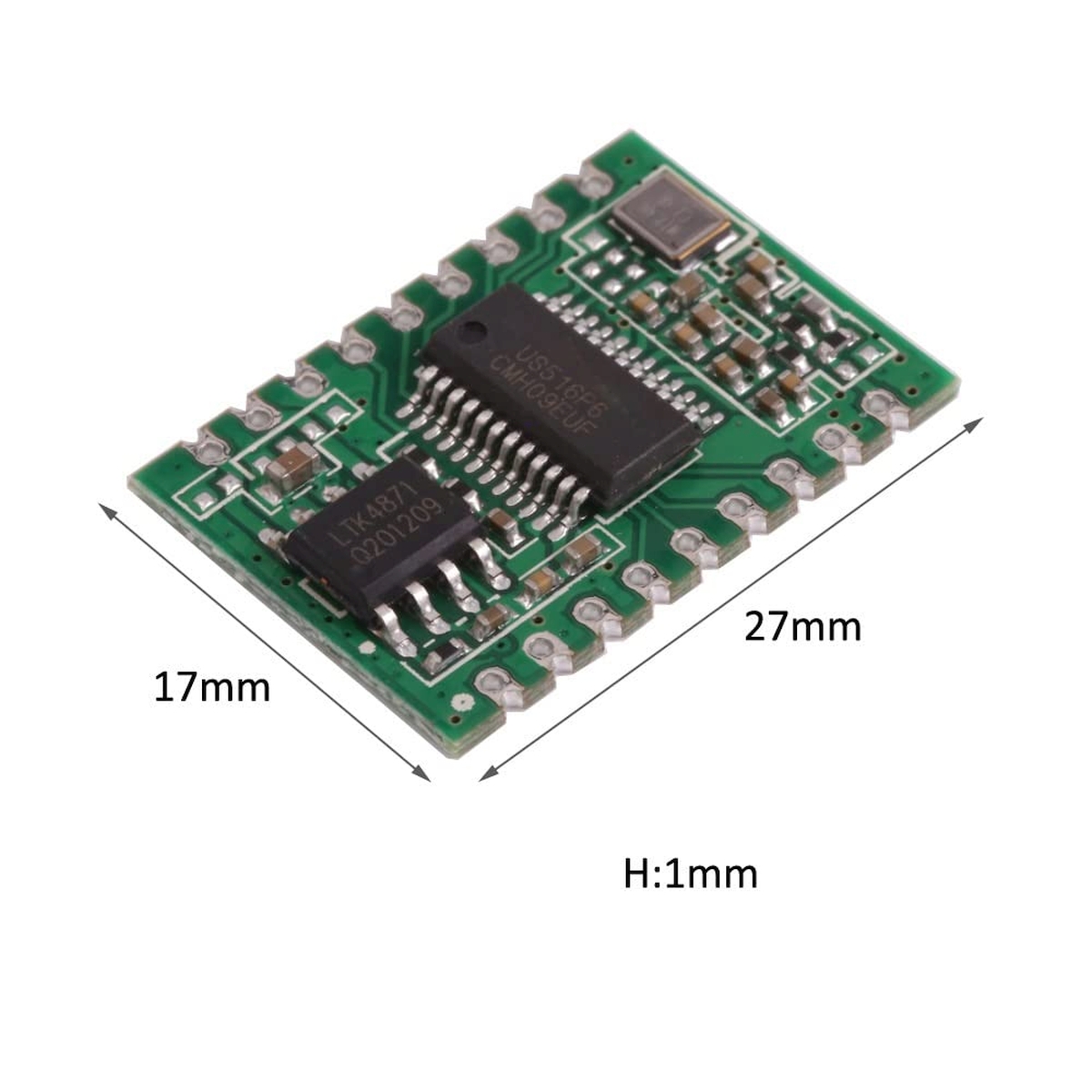

Méret:	kb. 21×17×1 mm

Dokumentáció

Csomag

1 × SU-03T offline hangfelismerő modul

További információk

Tömeg	0,010 kg
Méretek	4 × 2 × 1 cm
Cikkszám	T52294
Szenzor	Hang
Tápfeszültség [V]	3.3V
Protokoll	Egyedi, I2C/IIC/TWI, Soros(TxRx)

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„Hangfelismerő modul (SU-03T)” értékelése elsőként

Gyakran ismételt kérdések a SU-03T offline hangfelismerő modulról

A SU-03T offline hangfelismerő modul működik internet nélkül?

Igen. A modul lényege, hogy a hangparancs felismerése helyben történik, ezért nem kell hozzá WiFi, felhőszolgáltatás vagy külső beszédfelismerő szerver.

A SU-03T magyar beszédet is felismer?

Erre nincs megbízható, egységes gyártói adat. A modul inkább előre konfigurált parancsokhoz használható, és a nyelvi támogatás a firmware-től, SDK-tól és betöltött parancskészlettől függ.

A SU-03T Arduino mellé közvetlenül beköthető?

UART vagy GPIO kapcsolaton keresztül használható Arduino mellett, de a logikai szintet ellenőrizni kell. Arduino UNO esetén a 5 V-os jelszint miatt szükség lehet illesztésre.

ESP32-höz jó választás a SU-03T hangvezérlő modul?

Igen, ESP32 mellett jól használható, főleg UART-os parancsazonosító olvasással. A tápellátást és a konkrét panel VCC jelölését külön ellenőrizni kell.

Mi a különbség a SU-03T GPIO és UART használata között?

GPIO-val egyszerű kapcsolójelet kapsz, például LED, relémeghajtó vagy bemenet vezérléséhez. UART-tal a vezérlőprogram parancsazonosítót tud fogadni, ezért több utasítás és állapot kezelhető.

Kell külön mikrofon a SU-03T modulhoz?

Ehhez a modulhoz kell - azon keresztül érzékeli a külvilágot.

Kell hangszóró a SU-03T használatához?

Nem minden projekthez. Hangvisszajelzéshez kell hangszóró, de ha csak GPIO vagy UART kimeneten kéred a felismerési eredményt, a hangszóró elhagyható.

Miért nem ad kimenetet a SU-03T, ha beszélek hozzá?

Gyakori ok a hiányzó vagy rosszul feltöltött parancskészlet, a hibás TX-RX bekötés, a közös GND hiánya vagy a rossz mikrofonbekötés. Első mérésként a tápfeszültséget és az UART jelet érdemes ellenőrizni.

3,3 V vagy 5 V táp kell a SU-03T modulnak?

A jelenlegi modulhoz 3.3V szükséges. Az 5V tápfeszültség károsítja.

A SU-03T kiválthatja Alexát vagy Google Assistantot?

Nem. A SU-03T egyszerű, előre beállított hangparancsokhoz való, nem természetes nyelvű asszisztens és nem általános beszédfelismerő rendszer.

Hol található SU-03T Arduino könyvtár?

A DFRobot_SU03T könyvtár GitHubon érhető el, és soros, illetve I2C kommunikációhoz ad kiindulási alapot. A konkrét firmware és parancskészlet ettől még külön beállítást igényelhet.

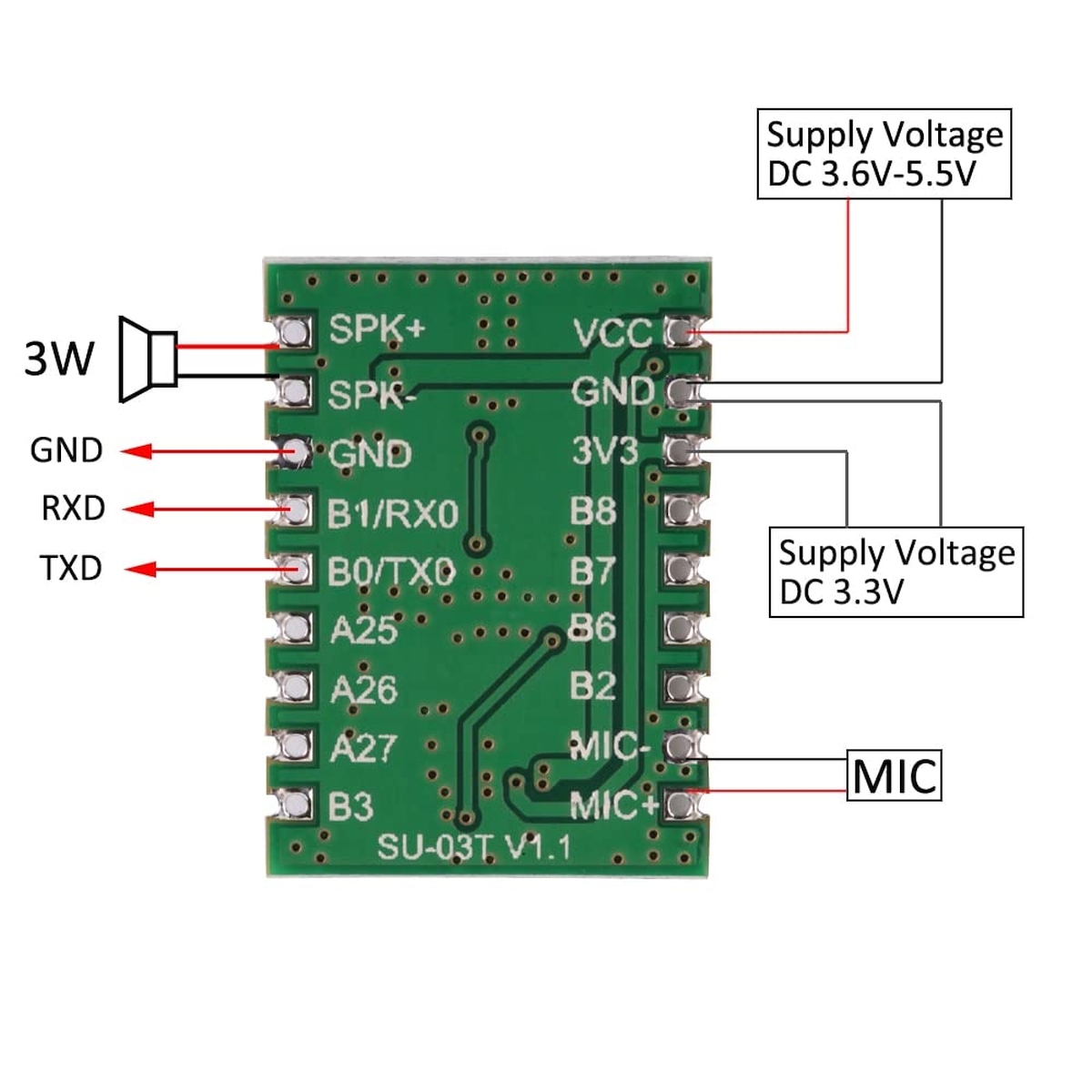

Van gyakorlati SU-03T bekötési példa mikrofonhoz és hangszóróhoz?

Igen, több projektleírás mutat mikrofon, hangszóró, USB-TTL adapter és GPIO kimenet bekötést. Ezeket érdemes kiindulásnak használni, de a saját panel tápfeszültségét mindig külön ellenőrizni kell.
