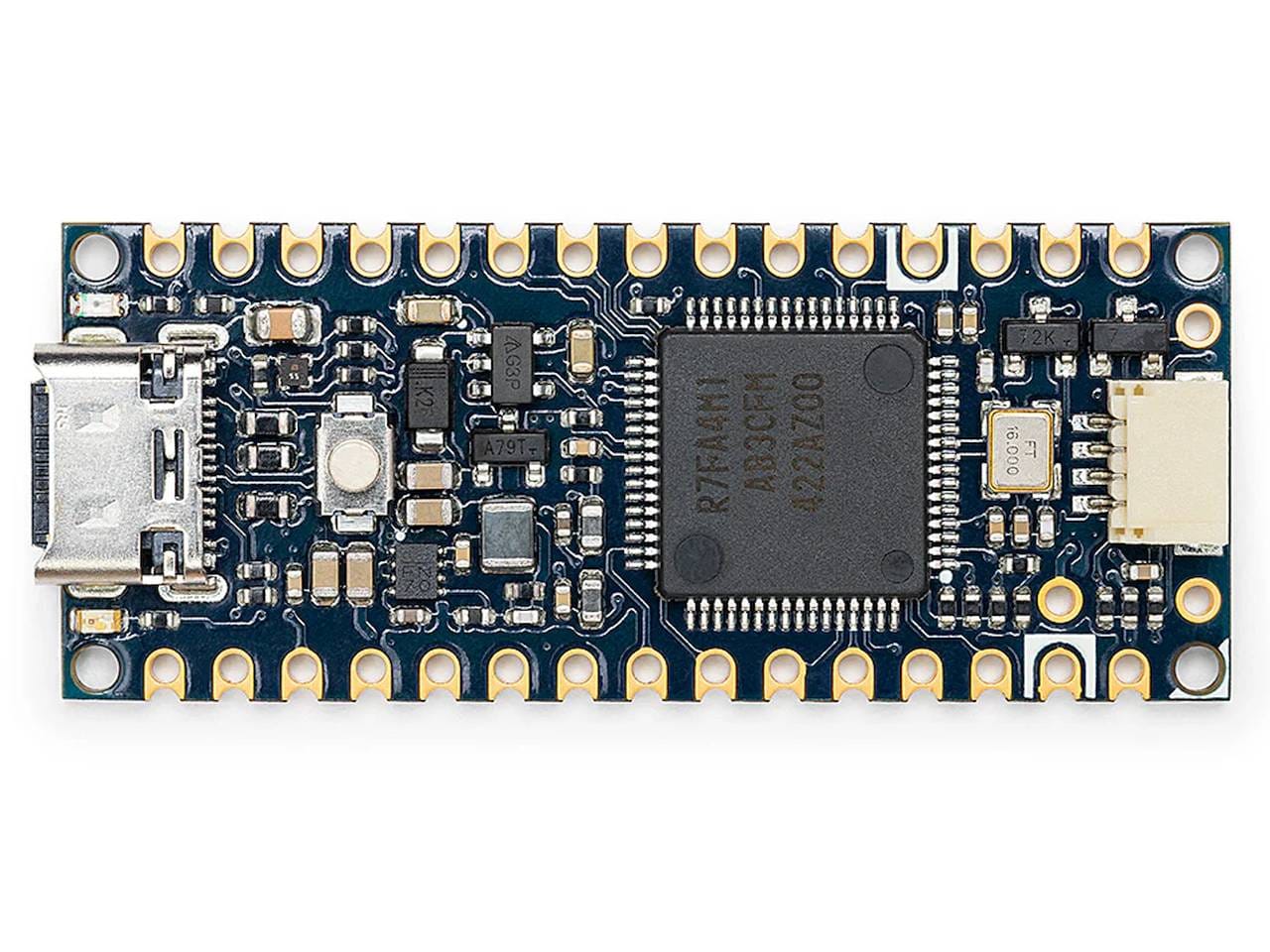

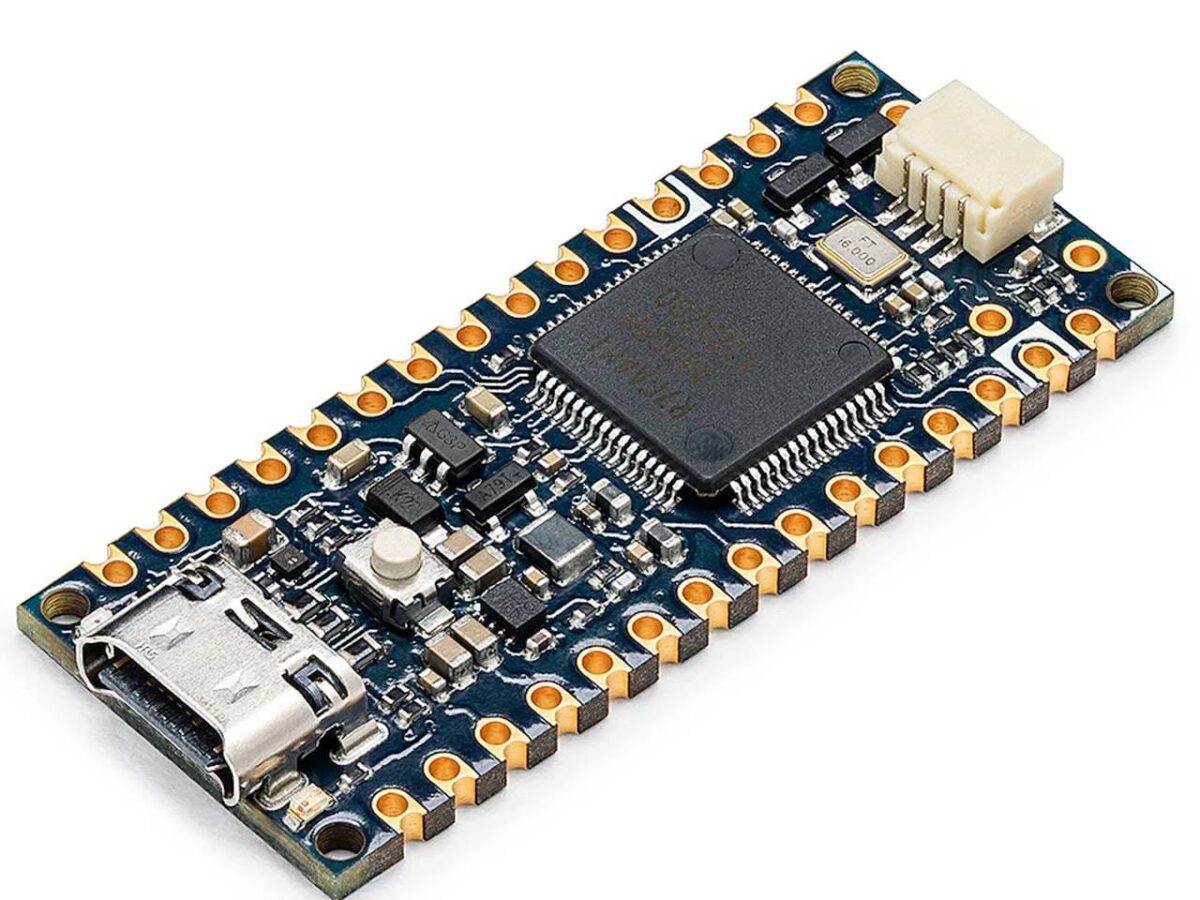

Eredeti Arduino Nano R4 fejlesztőpanel USB-C csatlakozóval (RA4M1)

Leírás

Az Arduino Nano R4 alappanel (headers nélkül) egy 32 bites, ARM Cortex‑M4 mikrokontroller alapú kis méretű fejlesztőpanel, mely az Arduino Nano család hagyományos formátumát követi. Helyet biztosít a flexibilis, testreszabott beépítéshez, akár egyedi nyomtatott áramkörbe vagy prototípuspanelbe.

Fő előnyei közé tartozik a nagy memóriakapacitás (256 kB Flash, 32 kB SRAM, 8 kB EEPROM), USB‑C port, Qwiic I²C csatlakozás, CAN bus támogatás és RTC (valós idejű ór) támogatás, mindez kifejezetten gyártásra is készen, kis méretben ≈ 45 × 18 mm méretben.

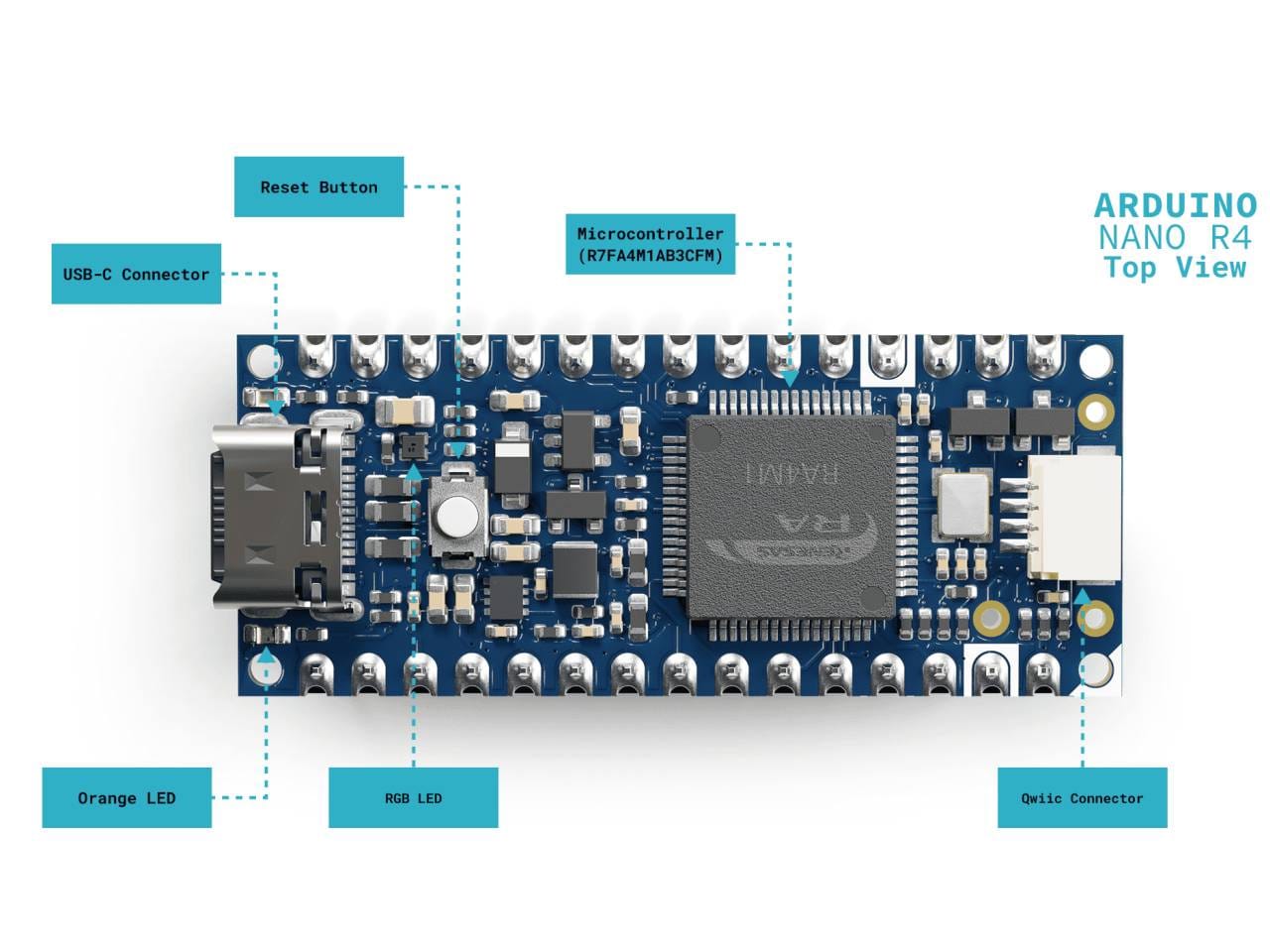

Mi van rajta?

A Nano R4 középpontjában a Renesas R7FA4M1AB3CFM 32‑bites ARM® Cortex‑M4 processzor áll, max. 48 MHz-es futtatási frekvenciával, lebegőpontos egységgel (FPU), beépített RTC valós idejű óra, 14‑bites ADC, 12‑bites DAC, OP‑AMP, és DMA vezérlő.

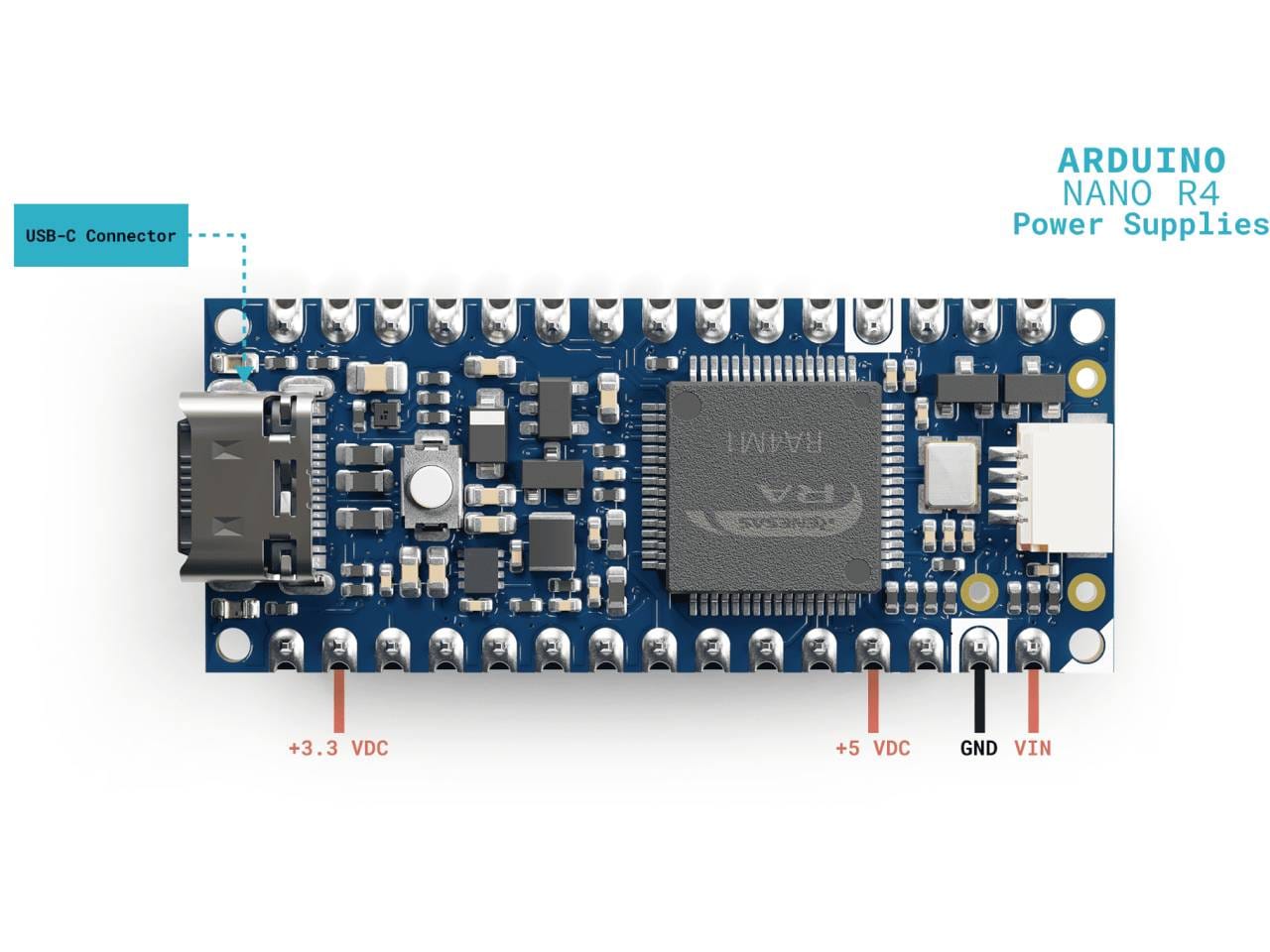

A panel fixen 5 V tápfeszültséget használ, így teljes visszafelé kompatibilis a korábbi Nano hozzárendelésekkel, shield‑ekkel és kiegészítőkkel. Tápellátás USB‑C‑n keresztül vagy VIN‑on keresztül történhet (6 – 21 V).

A headers nélkül (non‑soldered) kialakítású változat lehetővé teszi, hogy a felhasználó saját magassághoz igazítható, SMD‑barát, vagy speciális csatlakozást alakítson ki, ideális beágyazott rendszerekbe és automatizált gyártásba.

Tippek, lehetőségek

Néhány konkrét, gyakorlati felhasználási mód valós projektek alapján:

• Beágyazott automatizálási eszközök: CAN busz és Qwiic csatlakozó révén ipari érzékelők, motorvezérlők integrálása.
• Kompakt hordozható rendszerek: USB‑C‑n keresztül egyszerű tápellátás és programozás.
• Edge computing és DSP alkalmazások: 32 kB SRAM és FPU ideális jelek feldolgozásához, élőadat elemzésekhez.
• Valós idejű állapotfigyelés: Az RTC lehetővé teszi, hogy adatokat időbélyeggel ellátva gyűjtsünk.
• Maker és oktatási projektek: folyamatban lévő rendszereskövetés, Qwiic szenzorok gyors csatlakozása.

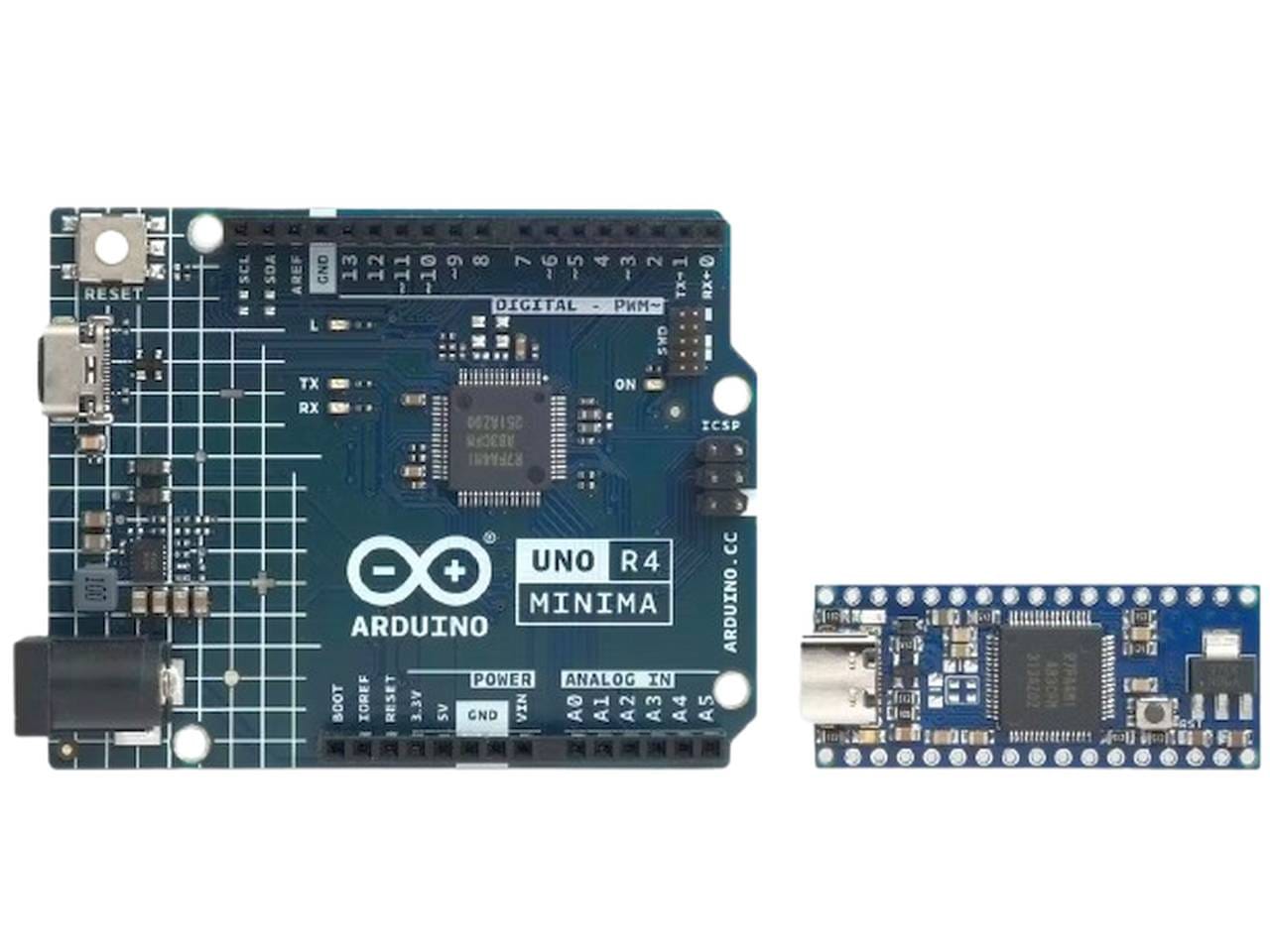

Több, mint prototípuskészítő: A Nano R4 ugyanazt a RA4M1 mikrokontrollert használja, mint az UNO R4 család, és számos Arduino eszközzel, IDE‑vel kompatibilis.
Gazdag hivatalos dokumentáció: Teljes PDF datasheet, felhasználói kézikönyv, tutorialok és források elérhetők Arduino Docs oldalon
Minőségi szabványok: CE, FCC, RoHS, UKCA, RCM, ISED/IC tanúsítványokkal rendelkezik, így biztonságos gyártásba is vihető
Gyártó támogatás: Arduino hivatalos termék, közösségbarát dokumentációval és fórumokkal.

Az Arduino Nano R4 alappanel (headers nélkül) ideális választás azok számára, akik kompakt, beágyazott, professzionális felhasználású fejlesztőpanelre vágynak. A nagy memóriakapacitás», 32‑bit ARM‑teljesítmény, real‑time clock, Qwiic‑csatlakozó, CAN bus és a gyártáskész, castellated SIM‑barát design ötvözete egyedi előnyt jelent. Tökéletes választás automatizálás, IoT-eszközök, Edge computing, vagy gyártott termékek prototípusainak gyors integrálásához.

Műszaki adatok

• Mikrokontroller: Renesas R7FA4M1AB3CFM (ARM Cortex‑M4, 48 MHz)
• Flash memória: 256 kB
• RAM: 32 kB SRAM
• EEPROM: 8 kB
• Tápfeszültség: 5 V (USB‑C), VIN: 6‑21 V
• USB port: USB‑C programozásra/táplálásra
• Digitális I/O: 21 db (mind digitálisként használható)
• PWM csatornák: 6 db
• Analóg bemenet: 8 db 14‑bites ADC
• DAC: 12‑bites (A0 pin)
• OP‑AMP: egy darab, A1–A3 csatlakozásokkal
• RTC: beépített, külső kristállyal
• Kommunikáció: UART (1), I²C (2 – 5 V A4/A5, 3.3 V Qwiic), SPI (1), CAN bus (1, külső transceiverrel)
• Elektronikai formátum: headers nélkül, castellated pins – SMD-barát, single‑side design
• Méret: kb. 45 × 18 mm (4.5 × 1.8 cm)
• Üzemi hőmérséklet: –40 °C … +85 °C
• DC áram I/O pin‑enként: 8 mA

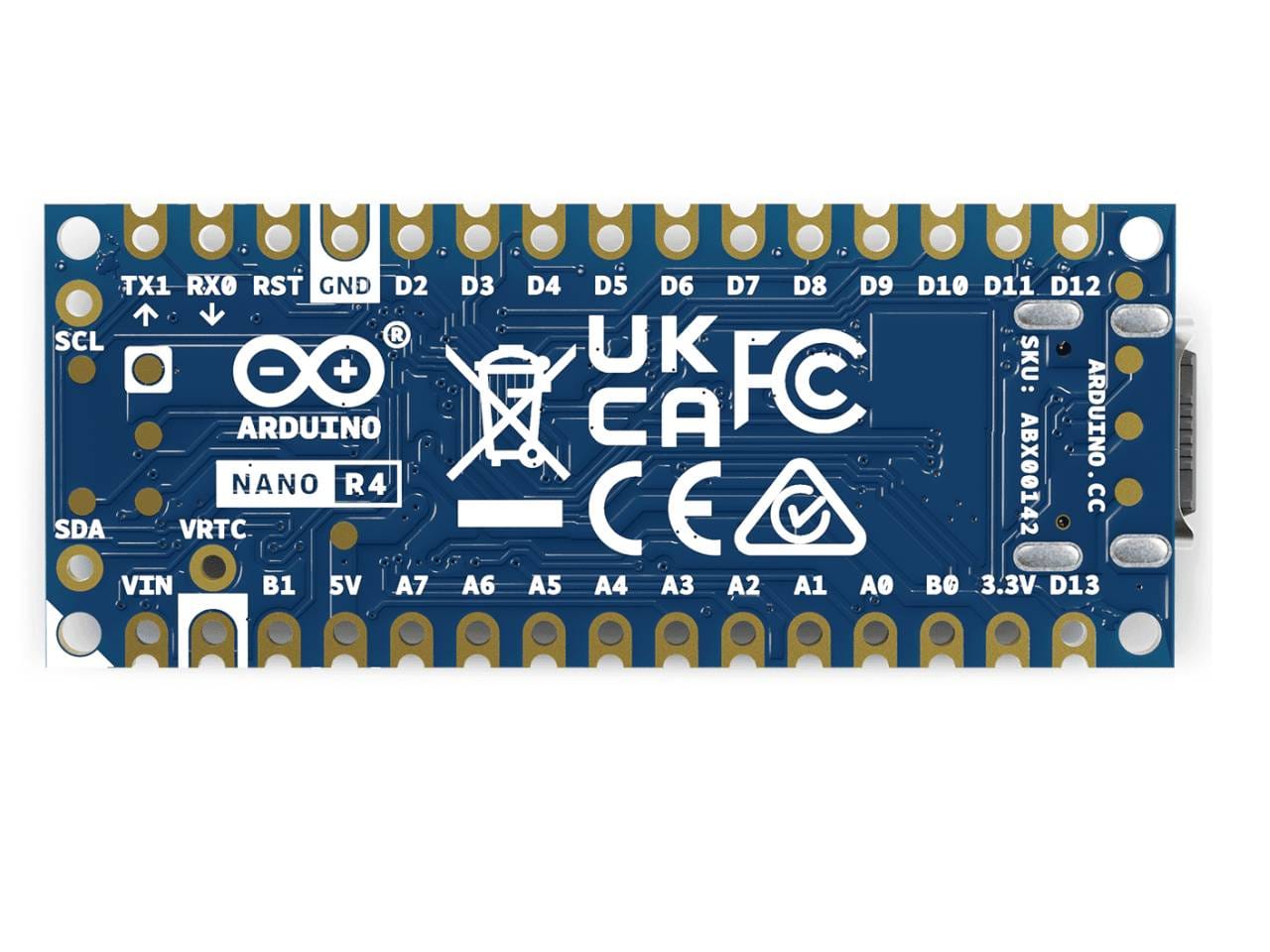

• Tanúsítványok: CE, FCC, RoHS, UKCA, RCM, ISED/IC

Dokumentációk és kapcsolódó termékek

• Arduino Nano R4 hivatalos adatlap [Arduino Docs]
• Arduino Nano R4 felhasználói kézikönyv [Arduino Docs]
• AVR-Duino / Uno R4 WiFi (USB-C, kék) [TavIR WebShop]
• AVR-Duino / Uno R4 WiFi (USB-C) [TavIR WebShop]
• AVR-Duino / Uno R4 (Minima, USB-C, kék) [TavIR WebShop]
• AVR-Duino / Uno R4 (Minima, USB-C) [TavIR WebShop]

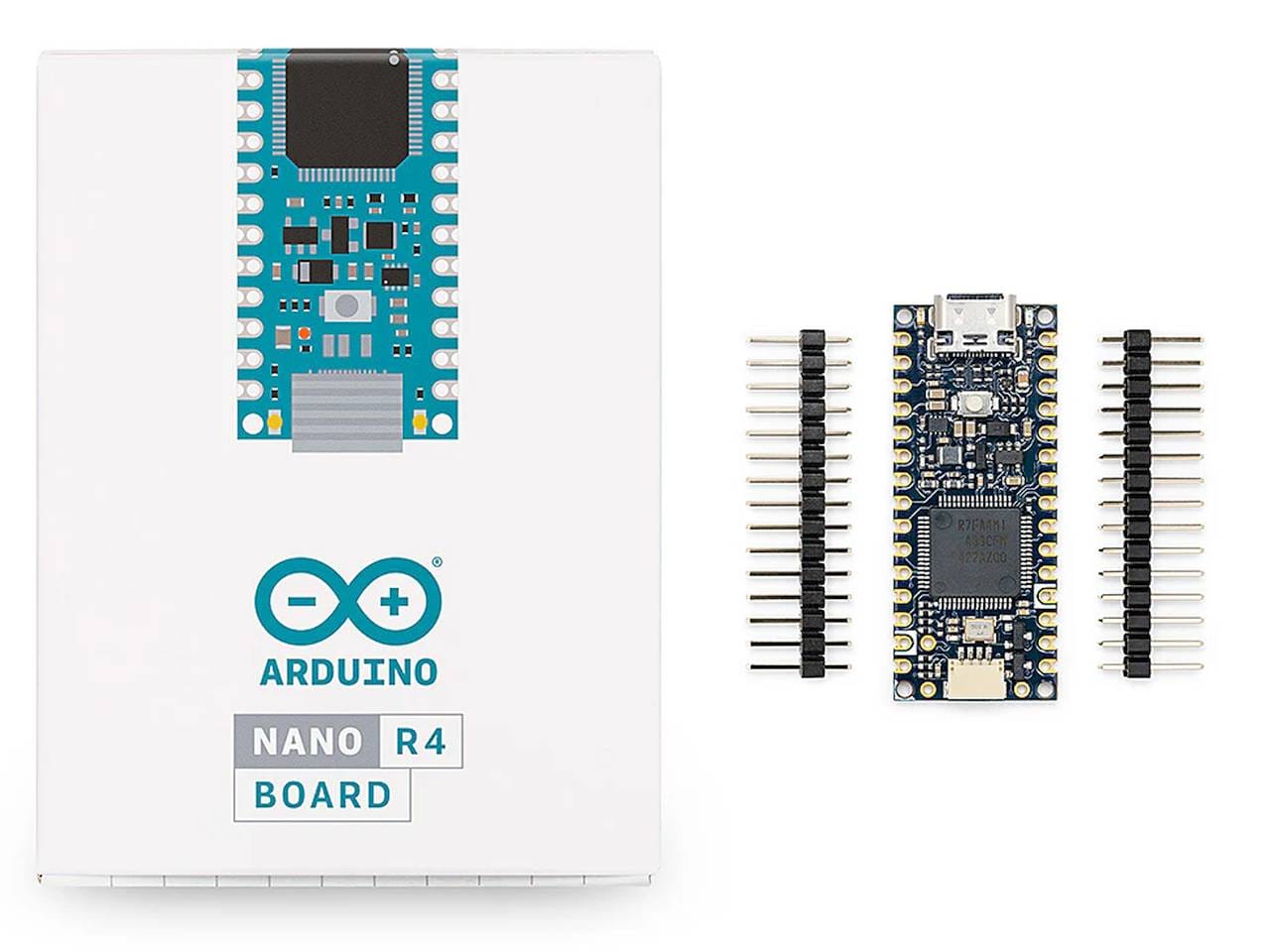

Csomag

• 1x eredeti Arduino Nano R4 (nem beforrasztott),
• 1x eredeti doboz,
• 1x használati lap (Arduino papír),
• 1x USB-A – USB-C kábel.
