Leírás

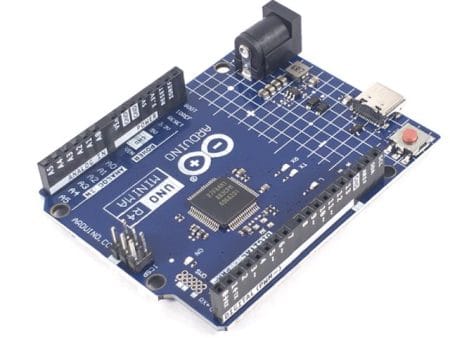

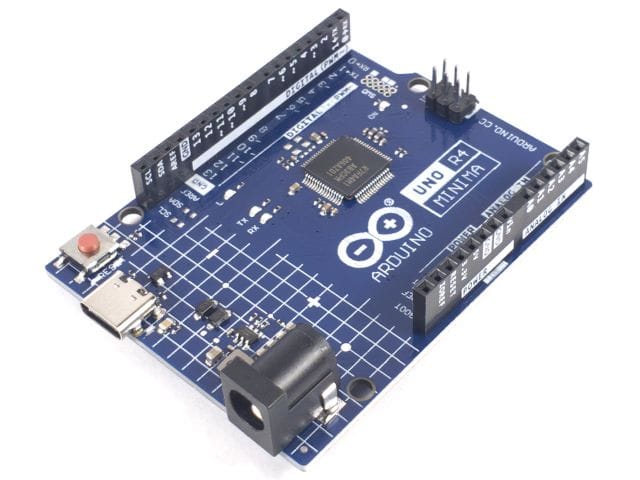

Az Arduino UNO R4 Minima egy általános célú, ipari szemléletű mikrokontroller fejlesztőpanel, amely a klasszikus UNO formátumot modern, 32 bites vezérlőarchitektúrával váltja fel. A lap központi egysége a Renesas RA4M1 mikrokontroller, amely nagyobb számítási teljesítményt, stabilabb időzítést és fejlettebb perifériakezelést biztosít, miközben megtartja az Arduino UNO ökoszisztéma fizikai és logikai alapjait.
Az Arduino UNO R4 Minima tipikusan olyan beágyazott vezérlési, oktatási és prototípus-fejlesztési feladatokban használatos, ahol fontos a hosszú távon kiszámítható működés, a pontos időzítés és a 5 V-os perifériakompatibilitás. A beépített USB-C csatlakozás egyszerűsíti a fejlesztői munkafolyamatot és korszerűbb tápellátási megoldást kínál.
A fejlesztőpanel központi eleme a Renesas RA4M1 mikrokontroller, amely ARM Cortex-M4 magra épül, lebegőpontos egységgel. A vezérlés programozása az Arduino IDE környezetben történik, a megszokott Arduino absztrakciós réteg használatával, miközben a háttérben egy korszerű, ipari szintű mikrokontroller dolgozik.
A vezérlési logika ciklikus programvégrehajtásra épül, megszakításkezeléssel és hardveres időzítőkkel. A pontosabb időalap különösen előnyös PWM vezérlésnél, jelfeldolgozásnál és időkritikus perifériák használatakor.
Az adatkommunikáció USB-C interfészen keresztül valósul meg, amely egyben tápellátást is biztosít. A digitális és analóg bemenetek 5 V logikai szinttel működnek, így a klasszikus Arduino UNO-ra tervezett szenzorok és modulok nagy része közvetlenül illeszthető szintillesztés nélkül.

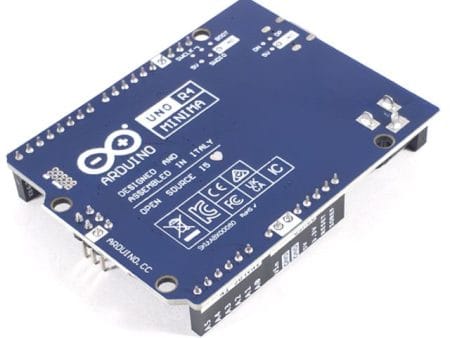

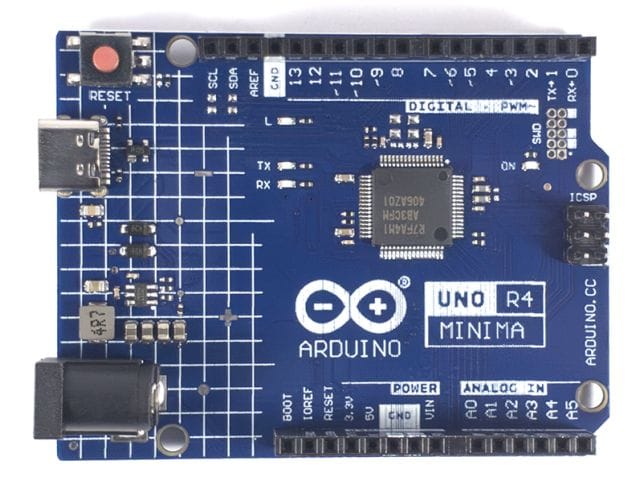

A nyomtatott áramköri lap fizikai kialakítása megegyezik az UNO szabvánnyal. A kiosztás tartalmazza a digitális I/O tüskesorokat, analóg bemeneteket, SPI, I2C és UART kommunikációs pontokat, valamint az ICSP csatlakozót.
Tippek
- Oktatási mikrokontrolleres rendszerek, ahol fontos a hosszú távú stabilitás és az 5 V kompatibilitás
- Ipari prototípusok és vezérlőegységek előfejlesztése
- Szenzoradat-gyűjtő rendszerek pontos időzítési igénnyel
- Motorvezérlés és PWM alapú teljesítményszabályzás
- Laboratóriumi mérő- és demonstrációs eszközök
- Klasszikus Arduino UNO projektek modern hardverre történő migrálása
Az Arduino UNO R4 Minima teljes mértékben együttműködik az Arduino ökoszisztémával és dokumentáltan használható olyan elterjedt fejlesztési környezetekkel és perifériákkal, mint az Arduino IDE. A kártya kialakítása megkönnyíti a korábbi UNO projektek átültetését, miközben a 32 bites architektúra ipari jellegű alkalmazásokban is stabil alapot ad.
A Renesas RA sorozat széles körben használt ipari mikrokontroller család, amelyet hosszú távú terméktámogatás és megbízható dokumentáció jellemez.
Műszaki jellemzők
- Mikrokontroller: Renesas RA4M1
- CPU architektúra: ARM Cortex-M4 FPU-val
- Órajel: 48 MHz
- Logikai szint: 5 V
- Bemeneti feszültség (VIN): 6–24 V DC
- Tápfeszültség: 5 V
- Flash memória: 256 kB
- SRAM: 32 kB
- Digitális I/O lábak: 14
- Analóg bemenetek: 6
- PWM kimenetek: 6
- Kommunikáció: UART, I2C, SPI
- USB csatlakozó: USB-C
- Forma: “Arduino UNO”
Csomag
- 1x Minima R4 alappanel (kék),
- 1x USB-C kábel.
