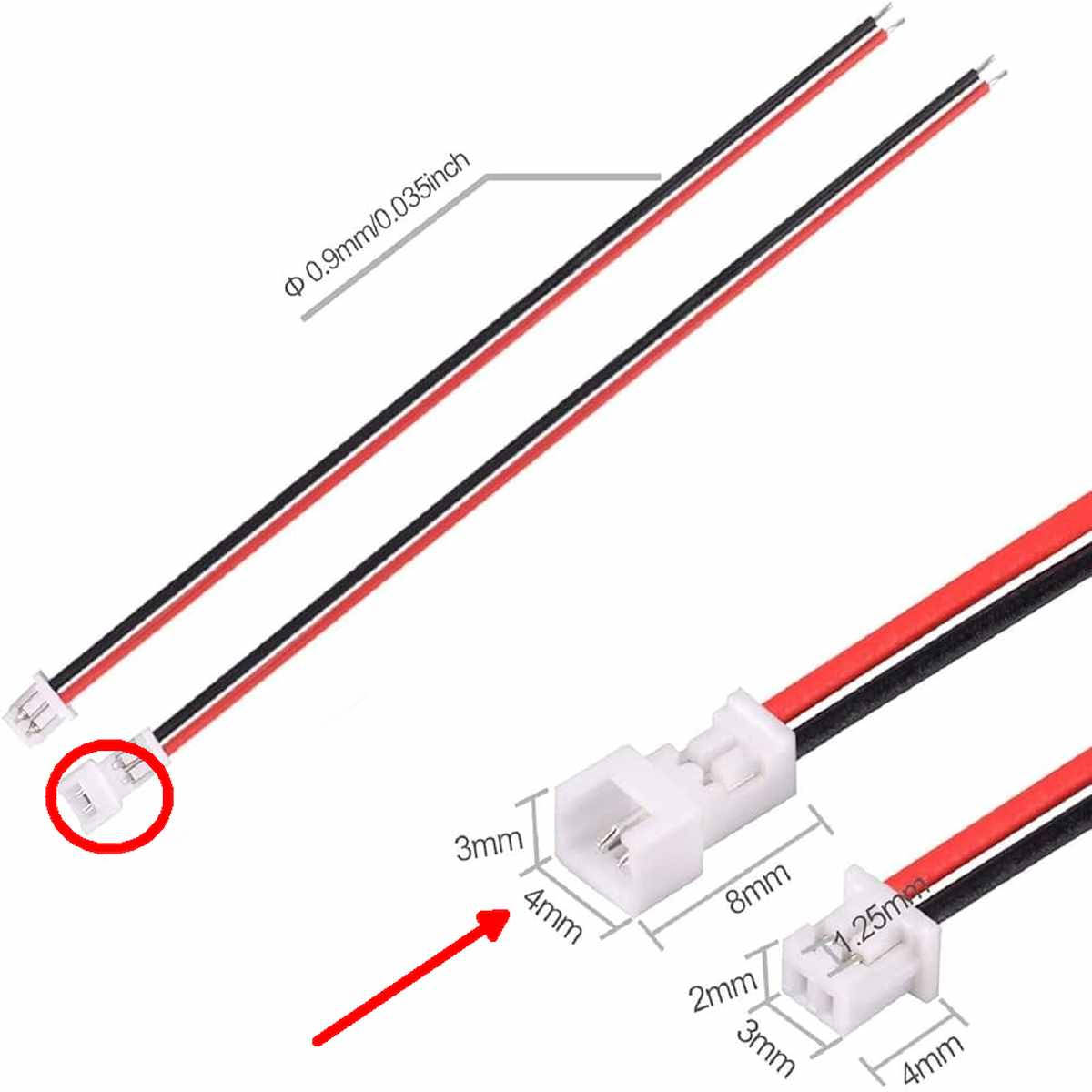

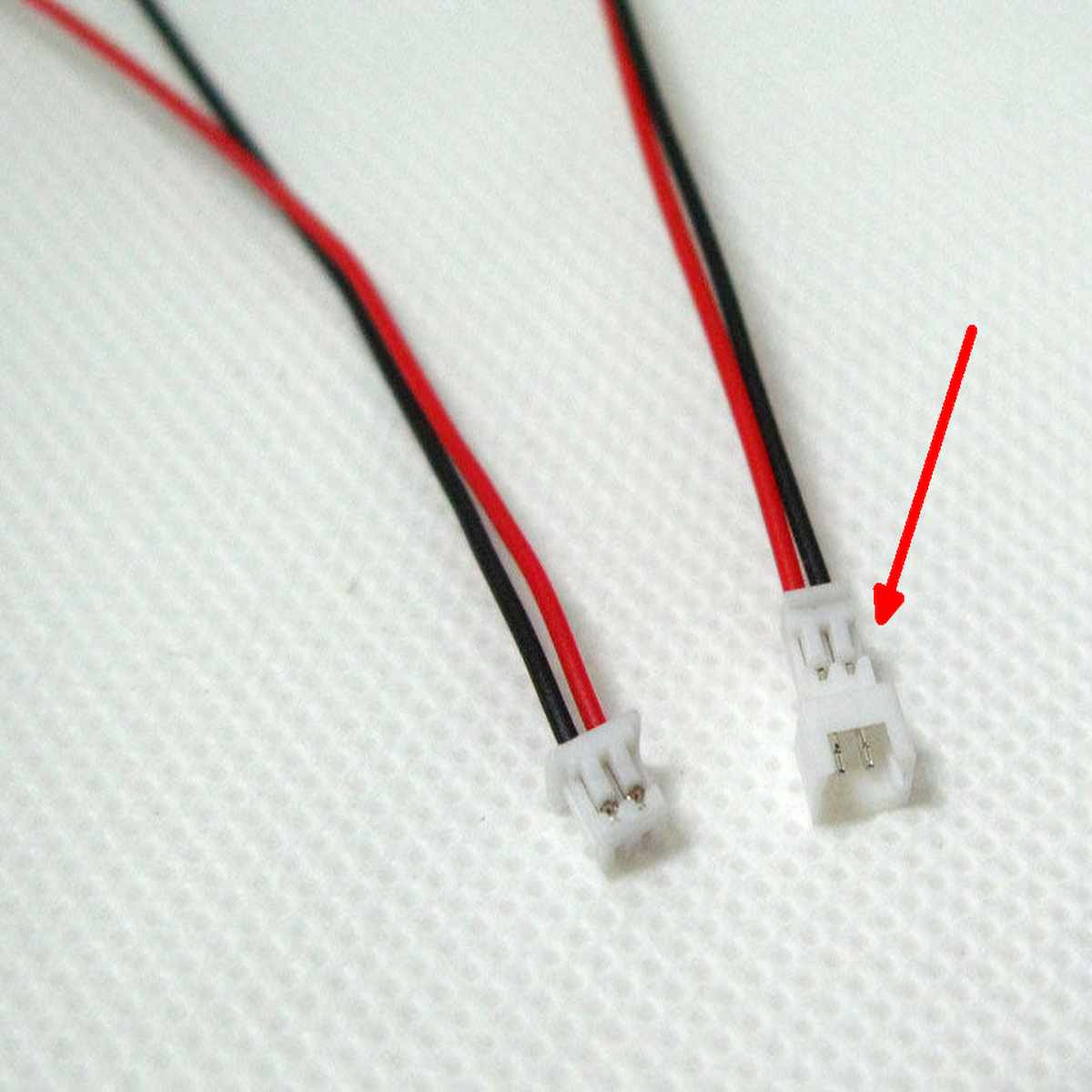

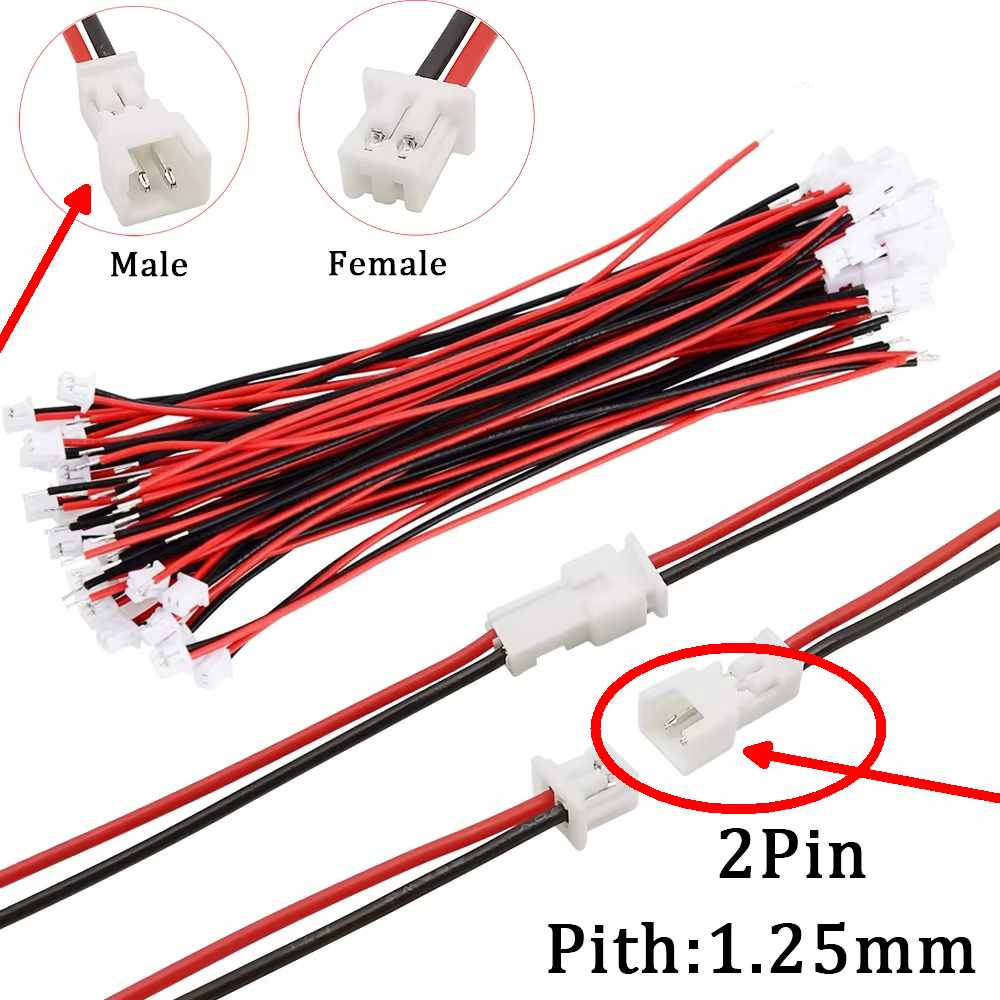

JT-A1250 1.25 csatlakozó, 2 pin, 20cm, szerelt apa (1.25mm, micro, lengő)

Kérdés: Mire való a JT-A1250 1.25 mm-es, 2 pines, 20 cm-es szerelt apa csatlakozó?
Válasz: A JT-A1250 1.25 csatlakozó egy kis méretű, 2 pólusú, gyárilag krimpelt, szerelt apa kábel, amely kompakt elektronikai projektekben ad rendezett és ismételhető csatlakozási pontot. Elsősorban jelvezetékhez, szenzorcsatlakozáshoz, segédtáp kisáramú bekötéséhez, Arduino, ESP32, robotikai vagy beágyazott rendszerek belső kábelezéséhez használható.

Kérdés: Mikor jó választás ez az 1.25 mm raszterű micro apa csatlakozókábel?
Válasz: Akkor jó választás, ha a projektben kevés a hely, a 2.54 mm-es Dupont vagy tüskesor túl nagy lenne, és a panelen vagy a kábelpár másik oldalán 1.25 mm raszterű, 2 pines anya csatlakozóhoz kell illeszkedni. Prototípushoz, kis szériás szereléshez és kompakt szenzoros bekötésekhez praktikus, mert a krimpelés gyárilag elkészített, a másik kábelvég pedig szabadon illeszthető a saját áramkörhöz.

Kérdés: Milyen csatlakozóval kompatibilis a JT-A1250 2 pin szerelt apa kábel?
Válasz: A kompatibilitásnál a legfontosabb szempont a 1.25 mm raszter, a 2 pólus és az apa kivitel. Olyan megfelelő anya oldali micro csatlakozóval használható, amely mechanikailag illeszkedik a JT-A1250 vagy JST-GH jellegű 1.25 mm-es csatlakozórendszerhez. Vásárlás vagy beépítés előtt mindig ellenőrizni kell a csatlakozó nemét, a pólusszámot, a reteszelést és a vezetékek sorrendjét.

Kérdés: Használható ez a kábel Arduino, ESP8266, ESP32 vagy Raspberry Pi projektekben?
Válasz: Igen, használható Arduino, ESP8266, ESP32 vagy Raspberry Pi környezetben, ha az adott modulon vagy kiegészítő panelen a mechanikai csatlakozás megfelelő. Ez passzív szerelt kábel, ezért nincs szoftveres kompatibilitási kérdés: a helyes működést a raszter, a pólusszám, a vezetékek bekötési sorrendje, a feszültségszint és az áramterhelés határozza meg.

Kérdés: Hogyan kell bekötni a 2 pines, szabad végű micro csatlakozókábelt?
Válasz: A csatlakozó egyik vége a hozzá illeszkedő 1.25 mm-es anya aljzatba kerül, a szabad vezetékvéget pedig forrasztással, sorkapoccsal, tesztadapterrel vagy saját kábelkorbács részeként lehet bekötni. Bekötés előtt érdemes multiméterrel azonosítani, hogy az apa csatlakozó melyik érintkezője melyik szabad vezetékvéghez tartozik, mert a fordított polaritás vagy felcserélt jelvezeték hibás működést okozhat.

Kérdés: Alkalmas ez a csatlakozó nagyáramú tápellátáshoz vagy motorokhoz?
Válasz: Nem ez az ideális választás nagyáramú tápvonalhoz, motorhoz, fűtőelemhez vagy erősen terhelt mechanikai környezethez. A JT-A1250 1.25 mm-es szerelt kábel inkább kisáramú jelvezetékekhez, szenzorokhoz, segédtápokhoz és kompakt belső kábelezéshez való. Nagyobb áram vagy rezgés esetén vastagabb vezeték, erősebb csatlakozó és külön mechanikai tehermentesítés ajánlott.

Kérdés: Mi a különbség a 1.25 mm-es micro csatlakozó és a 2.54 mm-es Dupont kábel között?
Válasz: A legfontosabb különbség a raszter, vagyis az érintkezők közötti távolság. A 1.25 mm-es micro csatlakozó jóval kisebb, ezért kompakt elektronikákhoz, drónokhoz, szenzorokhoz és beágyazott modulokhoz előnyös. A 2.54 mm-es Dupont kábel breadboardhoz és általános prototípushoz kényelmesebb, de helyigénye nagyobb, és nem illeszkedik a 1.25 mm-es JT-A1250 vagy JST-GH jellegű aljzatokhoz.

Kérdés: Milyen tipikus hibák fordulhatnak elő a JT-A1250 2 pin kábel használatakor?
Válasz: Gyakori hiba a csatlakozó nemének összekeverése, a 1.25 mm és 2.54 mm raszter felcserélése, a vezetékek fordított bekötése, illetve az, hogy a lengő kábelt panelre forrasztható aljzatként próbálják kezelni. Szintén problémát okozhat, ha a kábelt húzás vagy rezgés éri tehermentesítés nélkül, mert a micro csatlakozó kis mérete miatt a mechanikai igénybevételre érzékenyebb lehet.

Kérdés: Milyen projektekben hasznos a 20 cm-es szerelt apa micro csatlakozókábel?
Válasz: Hasznos lehet szenzorpanel bekötésénél, akkumulátorjel vagy segédtáp kivezetésénél, robotikai modulok belső kábelezésénél, drón elektronikában, mérőegységekben, kompakt IoT eszközökben és kis helyigényű prototípusokban. A 20 cm-es kábelhossz általában elég mozgásteret ad a panelen belüli rendezett bekötéshez, miközben nem teszi feleslegesen hosszúvá a jelvezetéket.

Kérdés: Mire kell figyelni beépítés előtt, hogy megbízható legyen a csatlakozás?
Válasz: Beépítés előtt ellenőrizni kell a paneloldali csatlakozó pontos típusát, a 1.25 mm rasztert, a 2 pines kiosztást, az apa-anya illeszkedést és a vezetékek polaritását. Érdemes a kábelt úgy rögzíteni, hogy ne a csatlakozóra jusson a húzóerő. A stabil micro csatlakozás kulcsa nemcsak az elektromos érintkezés, hanem a megfelelő mechanikai tehermentesítés is.
