Leírás

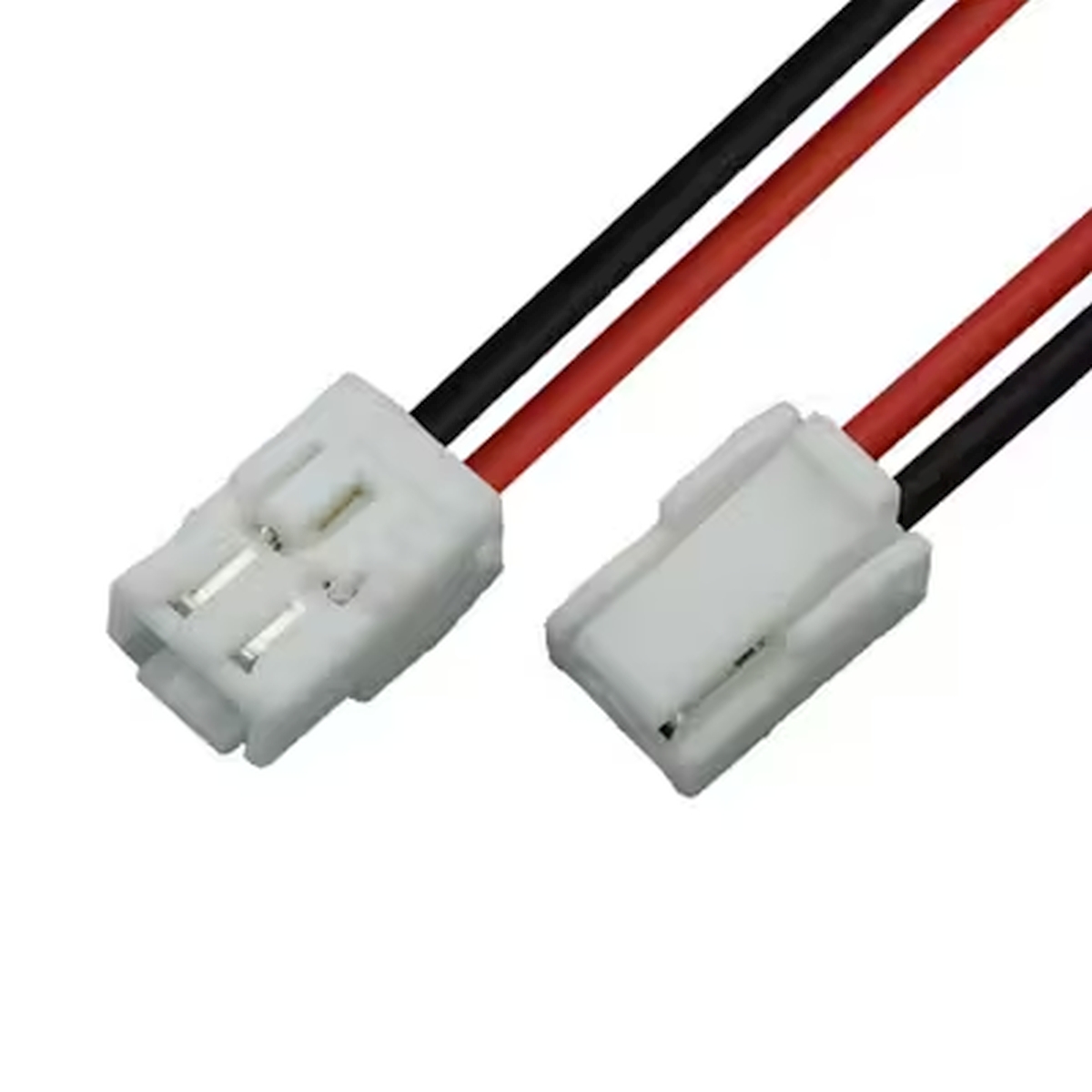

A JST-GH 1.25 szerelt kábel – 2 eres, 15 cm kompakt elektronikák belső vezetékezéséhez használható kész kábel, ahol kevés a hely, rövid összekötésre van szükség, és a csatlakozási pont JST-GH 1,25 mm-es rendszerhez illeszkedik. A kábel két eres és 15 cm hosszú, ezért elsősorban panelen belüli, modulok közötti vagy kis távolságú csatlakozásokhoz praktikus.
A szerelt kivitel előnye, hogy a micro méretű csatlakozó érintkezőit nem neked kell külön krimpelni. Ez főleg prototípusnál, javításnál vagy kisebb sorozatú építésnél számít, ahol egy-egy apró érintkező kézi szerelése aránytalanul sok munkát jelentene.
A kiválasztásnál nem elég csak az 1,25 mm-es rasztert nézni. A fogadó csatlakozó mechanikai kialakításának és a JST-GH rendszernek is egyeznie kell.
Hol van a helye?
A JST-GH 1.25 szerelt kábel – 2 eres, 15 cm rövid, készre szerelt összekötést ad kétvezetékes alkalmazásokhoz. Olyan helyen használható jól, ahol egy panel, érzékelő, kisebb periféria vagy belső elektronikai egység JST-GH csatlakozási ponttal rendelkezik, és nincs szükség hosszú kábelvezetésre.
A 15 cm-es hossz kis készülékházban még jól kezelhető: nem kell nagy vezetékköteget elhelyezni, de marad annyi kábel, hogy az egységek szereléskor mozgathatók legyenek.
Mi ez egy mondatban? A JST-GH 1.25 szerelt kábel – 2 eres, 15 cm egy rövid, kétvezetékes, gyárilag szerelt csatlakozókábel 1,25 mm-es JST-GH kompatibilis elektronikai kapcsolatok kialakításához.
Így épül be
A kábel kész csatlakozóval érkezik, ezért a csatlakozóoldali micro érintkezők külön krimpelésére nincs szükség. Beépítéskor a fogadó oldal mechanikai kompatibilitása a legfontosabb: ugyanaz a raszter önmagában még nem jelenti azt, hogy két különböző csatlakozócsalád összeilleszthető.
Két eres kialakításnál gyakori feladat a tápellátás vagy egy egyszerű kétvezetékes kapcsolat kialakítása.
Hol használható jól?
- Szenzor vagy kisebb periféria rövid belső bekötésénél.
- Vezérlőpanel és segédpanel közötti kétvezetékes kapcsolatnál.
- Robotikai egységek kompakt belső kábelezésénél.
- Drón, kamera vagy kis méretű beágyazott elektronika szerelésénél.
- Meglévő JST-GH kábel cseréjénél, ha a csatlakozás és a 15 cm-es hossz megfelelő.
- Saját fejlesztésű készülékben, ahol a panelen JST-GH kompatibilis csatlakozási pont található.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| JST-GH kompatibilis a fogadó csatlakozó? | Más 1,25 mm-es csatlakozócsalád azonos raszter mellett is eltérő házkialakítású lehet. |
| Elég a 15 cm-es kábelhossz? | Nagyobb szerelési távolságnál a vezeték megfeszülhet, ezért hosszabb kábel szükséges. |
| Két vezeték elegendő a kapcsolathoz? | Több jel vagy külön táp- és kommunikációs vezeték esetén más kialakítás szükséges. |
| Ismert a szükséges terhelés? | A vezeték keresztmetszete és névleges terhelhetősége !!!, ezért meghatározott nagyobb áramhoz nem adható biztos határérték. |
| A kábel elfér a készülékházban hajlítás nélkül? | A csatlakozó közvetlen közelében kialakuló erős hajlítás mechanikailag terhelheti a vezetéket és az érintkezőt. |
Ezekre figyelj
A három legfontosabb kiválasztási adat a JST-GH csatlakozórendszer, az 1,25 mm-es raszter és a 15 cm-es kábelhossz. Ha ezek közül bármelyik eltér a fogadó oldaltól vagy a készülék kialakításától, más kábelt kell választani.
A két eres kivitel csak olyan kapcsolathoz megfelelő, amelyhez két vezeték elegendő. Ha a csatlakoztatott egység tápellátás mellett külön jelvezetéket vagy több kommunikációs vonalat igényel, több eres változatra lesz szükség.
A konkrét csatlakozóház típuskódja, a vezetékméret, a névleges áram és a vezetékek kiosztása !!!.
Amikor nem ez lesz a jó megoldás
Ne ezt válaszd, ha
- a fogadó csatlakozó nem JST-GH rendszerű.
- a kapcsolat két vezetéknél többet igényel.
- a 15 cm-es kábel nem éri át a szükséges szerelési távolságot.
- Ne ezt válaszd pusztán azért, mert egy másik csatlakozó rasztere szintén 1,25 mm.
Egy részlet, amin sok múlhat

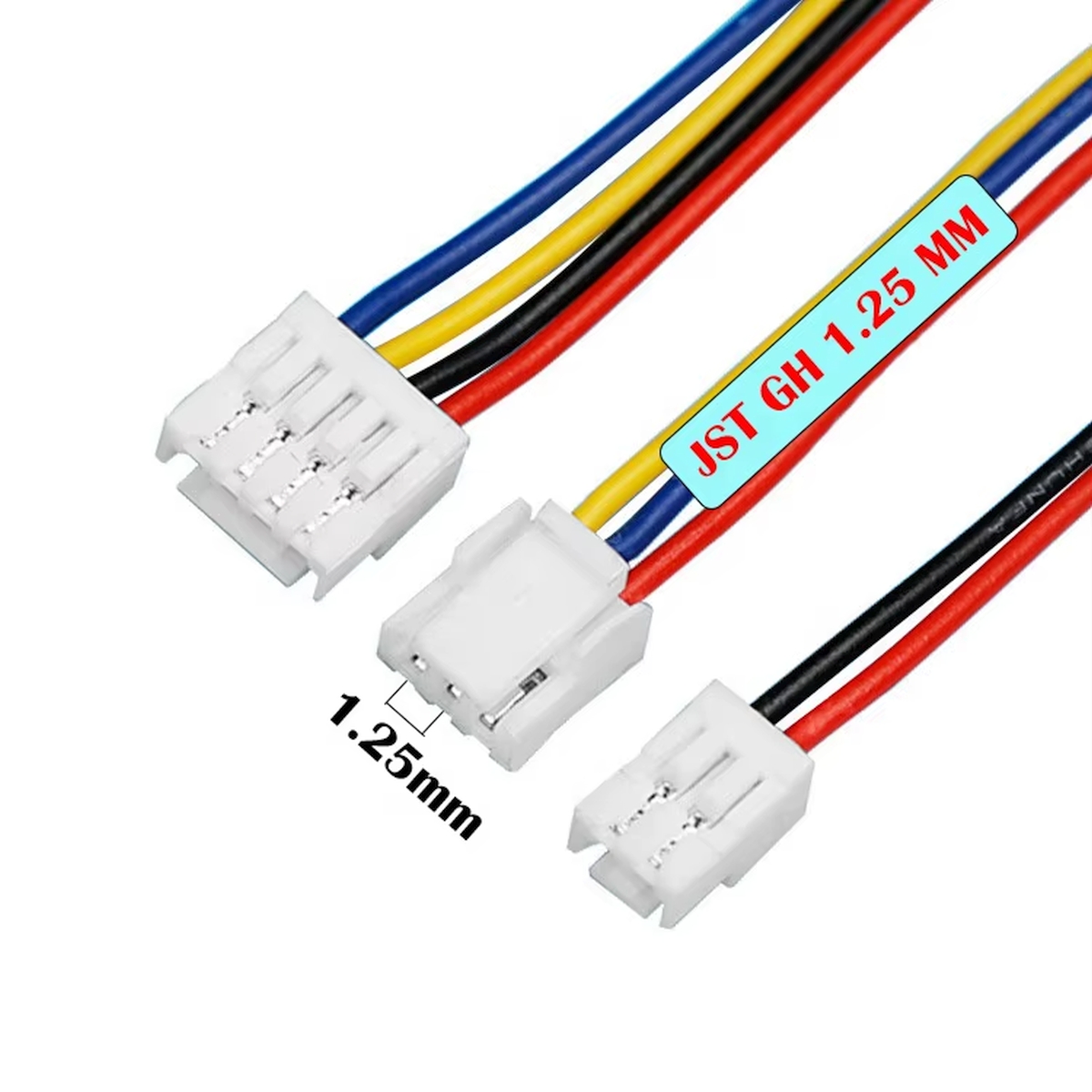

Micro csatlakozóknál könnyű abba a hibába esni, hogy az 1,25 mm-es osztást tekintjük teljes típusazonosításnak. A gyakorlatban a ház vezetése, reteszelése és mechanikai kialakítása ugyanilyen fontos. Ha egy csatlakozó csak erőltetve megy a helyére, az nem szerelési technika kérdése – ott általában nem egymáshoz való alkatrészek találkoznak.
A 15 cm-es kábelhossz szintén tudatos választási adat. Készülékházon belül a feleslegesen hosszú vezeték útban van és nehezebben rendezhető, ezért rövid összekötéshez a megfelelő hossz sokszor többet számít, mint elsőre gondolnánk.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Csatlakozócsalád: | JST-GH kompatibilis |
| Raszter: | 1,25 mm |
| Vezetékek száma: | 2 ér |
| Kábelhossz: | 15 cm |
| Kivitel: | szerelt, lengő kábel |
| Érintkezők szerelése: | gyárilag krimpelt |
| Méretkategória: | micro |
| Kapcsolat típusa: | vezeték-panel |
Csomag
- 1 db JST-GH 1.25 szerelt kábel – 2 eres, 15 cm
