Leírás

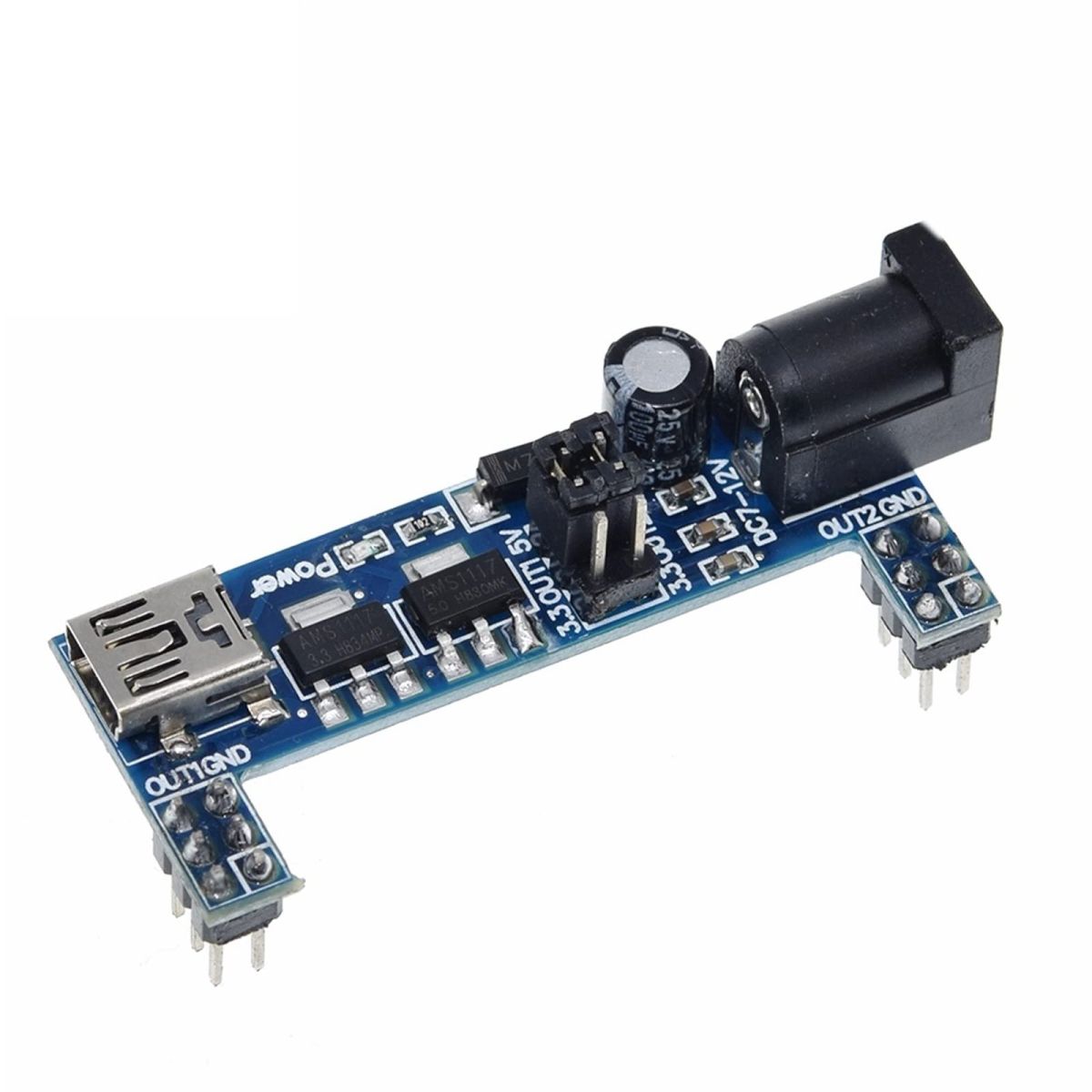

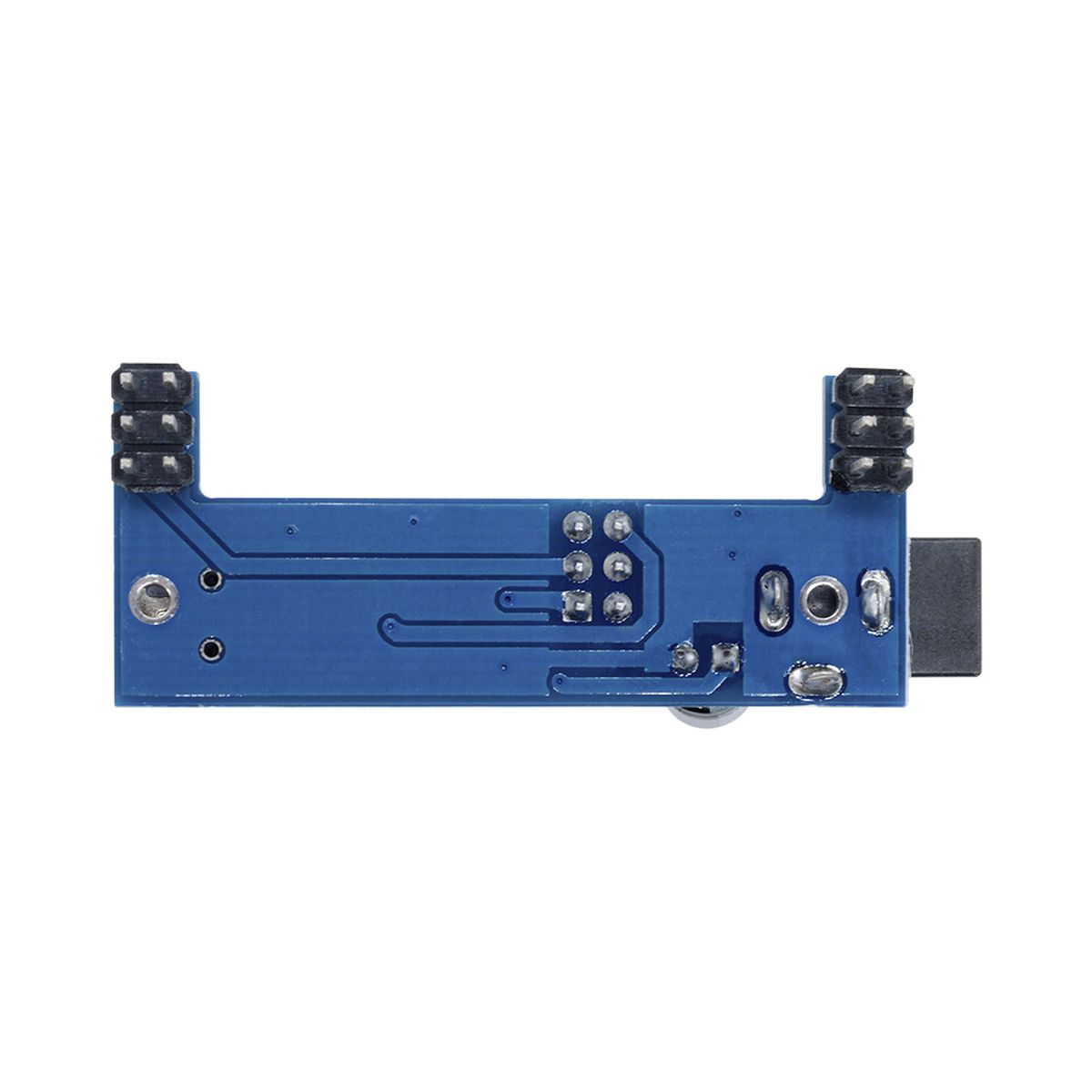

A Tápegység modul III. (kék) breadboardra illeszthető próbapanel-tápmodul, amely 3,3 V vagy 5 V tápfeszültséget biztosít a kísérleti áramkör táp sínjeire. Vedd elő, ha Arduino, ESP32, szenzor vagy kisebb logikai modul tesztelésénél nem külön vezetékekből szeretnéd összerakni a tápelosztást.
Próbapanelen a tápellátás sok hibát tud okozni: rossz sín, felcserélt polaritás, megszakított tápvonal vagy túl nagy terhelés. A Tápegység modul III. (kék) ezt a részt teszi pofonegyszerűvé, mert a breadboard táp sínjeire közvetlenül ad kapcsolható 3,3 V vagy 5 V feszültséget.
Egy mondatban: a Tápegység modul III. (kék) egy 400 vagy 830 pontos breadboardhoz használható, kapcsolható 3,3 V / 5 V kimenetű próbapanel-tápmodul.
A gyakorlat

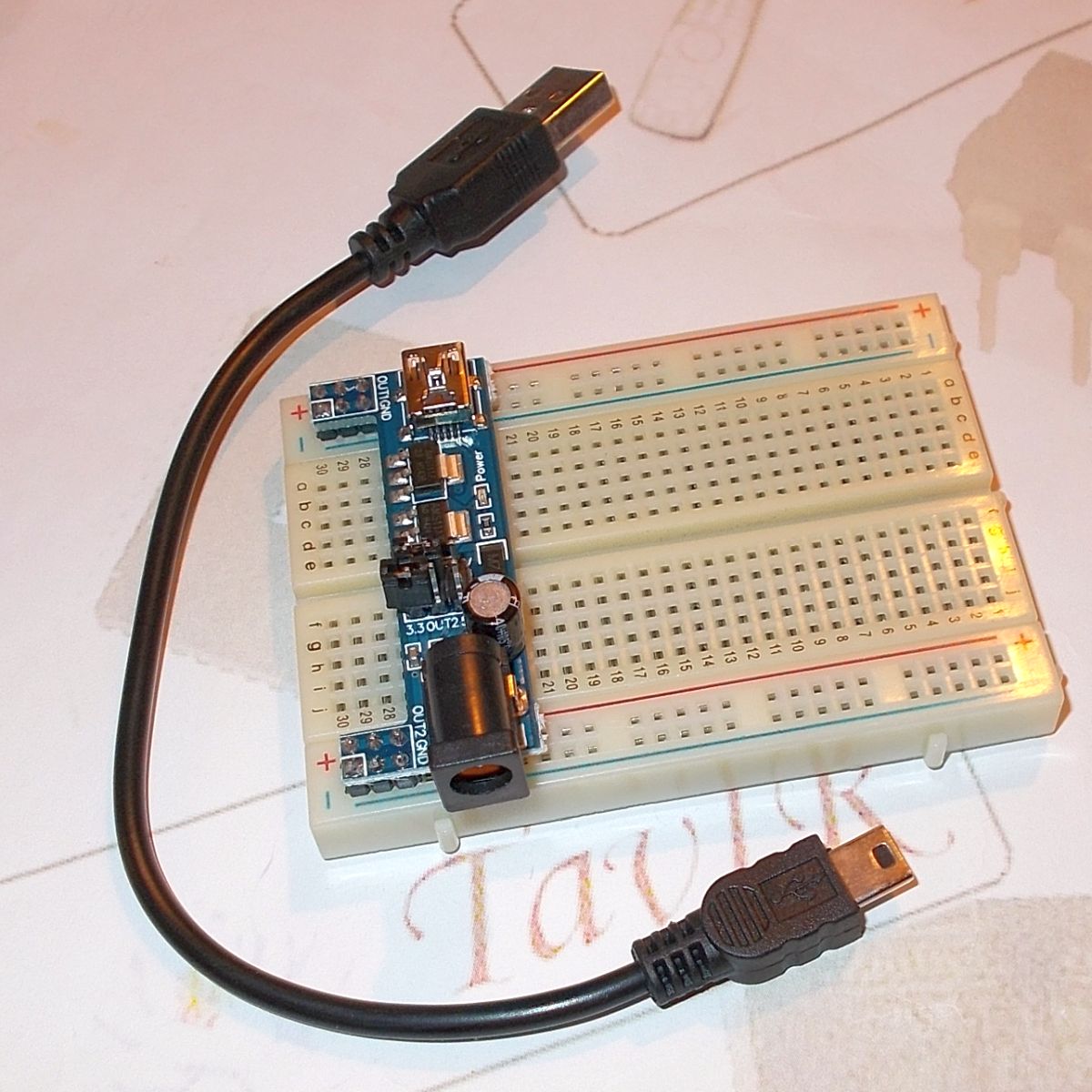

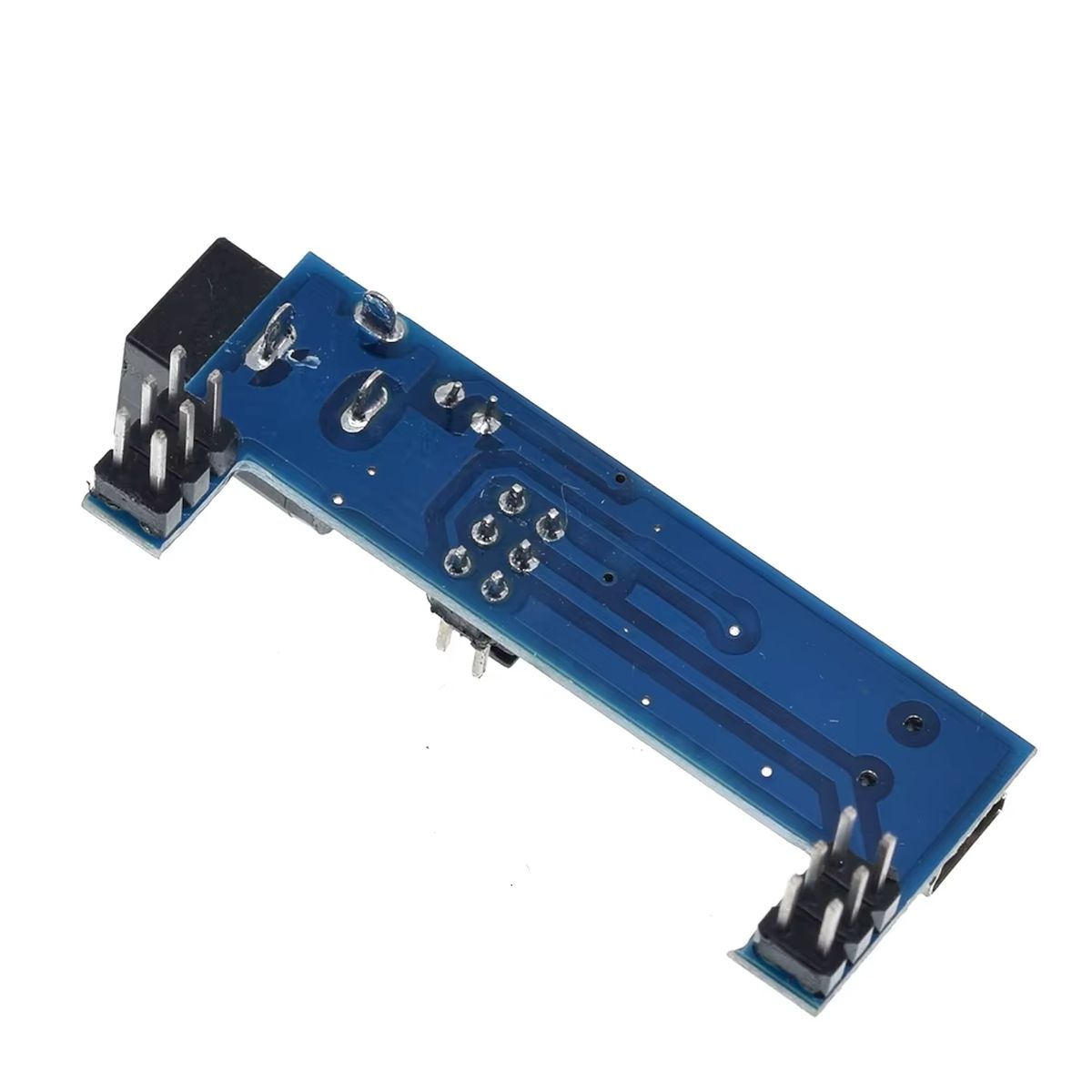

A modul a breadboard táp sínjeihez csatlakozik, és a kiválasztott tápfeszültséget a próbapanel két oldalára vezeti ki. A tápellátás érkezhet 5 V-os miniUSB bemenetről vagy külső adapterről. Adapteres táplálásnál 7,5…12 V mehet.
A két kimeneti ág 3,3 V-ra vagy 5 V-ra állítható. Ez a megoldás akkor kényelmes, ha például az egyik oldalon 5 V-os Arduino-kiegészítőt, a másikon 3,3 V-os érzékelőt próbálsz ki. A GND közös, ezért a vezérlő, a szenzor és a tápmodul földpontját mindig együtt kell kezelni.
Tipikus felhasználási helyek
A Tápegység modul III. (kék) főleg próbapaneles fejlesztéshez való, ahol a kapcsolás még változik, és fontos, hogy a tápfeszültség áttekinthetően legyen kiosztva.
- Arduino UNO, Nano vagy Mega melletti breadboardos tesztkapcsolásokhoz.
- ESP32 vagy ESP8266 mellé 3,3 V-os szenzorok kipróbálásához.
- 5 V-os logikai modulok, kijelzők vagy kisebb kezelőszervek próbapaneles bekötéséhez.
- Oktatási kapcsolásoknál, ahol a táp sín és a közös GND működését is látni kell.
- Szenzoros kísérletekhez, ahol a 3,3 V és 5 V tápágat külön szeretnéd kezelni.
- Műhelyi hibakereséshez, amikor a breadboard táp sínjeit mérni és szakaszolni kell.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| A 400 vagy 830 pontos breadboard kiosztásához illeszkedik-e? | Rossz illeszkedésnél a táp nem oda kerül, ahová a kapcsolás várja. |
| MiniUSB-ről vagy adapterről táplálod? | A bemeneti feszültség és a melegedés ettől is függ. |
| Helyes állásban vannak a 3,3 V / 5 V választók? | Rossz állásban 5 V kerülhet 3,3 V-os modulra. |
| Megszakított a breadboard hosszú táp sínje? | A panel egyik fele táp nélkül maradhat, hiába világít a Power LED. |
| Közös a GND a vezérlővel és a szenzorral? | Közös föld nélkül a jelvezetékek bizonytalanul működnek. |
| A terhelés 700 mA alatt marad áganként? | Túlterhelésnél feszültségesés, melegedés vagy újrainduló vezérlő jelentkezhet. |
| Ellenőrizted multiméterrel a sínt bekötés előtt? | Egy rossz polaritás vagy jumperállás az első bekapcsoláskor kárt tehet a modulban. |
Döntés előtt ellenőrizd
- A breadboard 400 vagy 830 pontos kialakítású legyen, és a táp sín kiosztása passzoljon a modulhoz.
- Döntsd el előre, hogy 3,3 V-os vagy 5 V-os áramkört táplálsz róla.
- ESP32, ESP8266, Raspberry Pi GPIO vagy más 3,3 V-os logika mellé ne engedj közvetlen 5 V-os jelet.
- Számold össze a modulok, LED-ek, szenzorok és kijelzők áramfelvételét.
- A képeken látható breadboard nem része a csomagnak, ezeket külön kell beszerezni.
- Adapteres használatnál 5,5/2,1 mm-es csatlakozóval és megfelelő polaritással számolj.
Fontos korlátok, amikkel számolni kell
- Ne ezt válaszd motor, szervó, nagyobb relé vagy LED-szalag táplálására, mert ezek indításkor nagy áramlökést okoznak.
- Ne használd végleges berendezés fő tápegységeként, ha hosszú távú, zárt dobozos működés kell.
- Ne terheld tartósan a 700 mA-es határ közelében, mert a modul melegedése és a bemeneti feszültség is számít.
- Ne kezeld logikai szintillesztőként: a 3,3 V-os tápág nem védi meg az ESP32 bemenetét egy 5 V-os jeltől.
- Ne építs rá pontos analóg mérőkört ellenőrzés nélkül, mert próbapaneles környezetben a kontaktus és a tápzaj is beleszólhat a mérésbe.
Egy apró tipp a gyakorlatból
Első bekapcsoláskor ne a mikrokontroller legyen az első terhelés. Tedd fel a Tápegység modul III. (kék) modult a breadboardra, állítsd be a feszültséget, mérd meg a + és GND síneket multiméterrel, és csak utána kösd rá az Arduino, ESP32 vagy szenzorpanel tápját. Sok nehezen megtalálható hiba abból jön, hogy a breadboard hosszú táp sínje középen megszakított, és csak a panel fele kap tápot.
Műszaki jellemzők
| NyÁK színe: | Kék |
| Támogatott próbapanel: | 400 pontos és 830 pontos breadboard (MB102) |
| MiniUSB bemenet: | 5 V |
| Adapteres bemenet: | 7,5…12 V |
| Adapter csatlakozó: | 5,5/2,1 mm DC |
| Kimenetek száma: | 2 db breadboard tápág |
| Kimeneti feszültség: | Áganként 3,3 V vagy 5 V |
| Kimeneti áramkorlát: | 700 mA kimenetenként |
| GND kialakítás: | Közös GND |

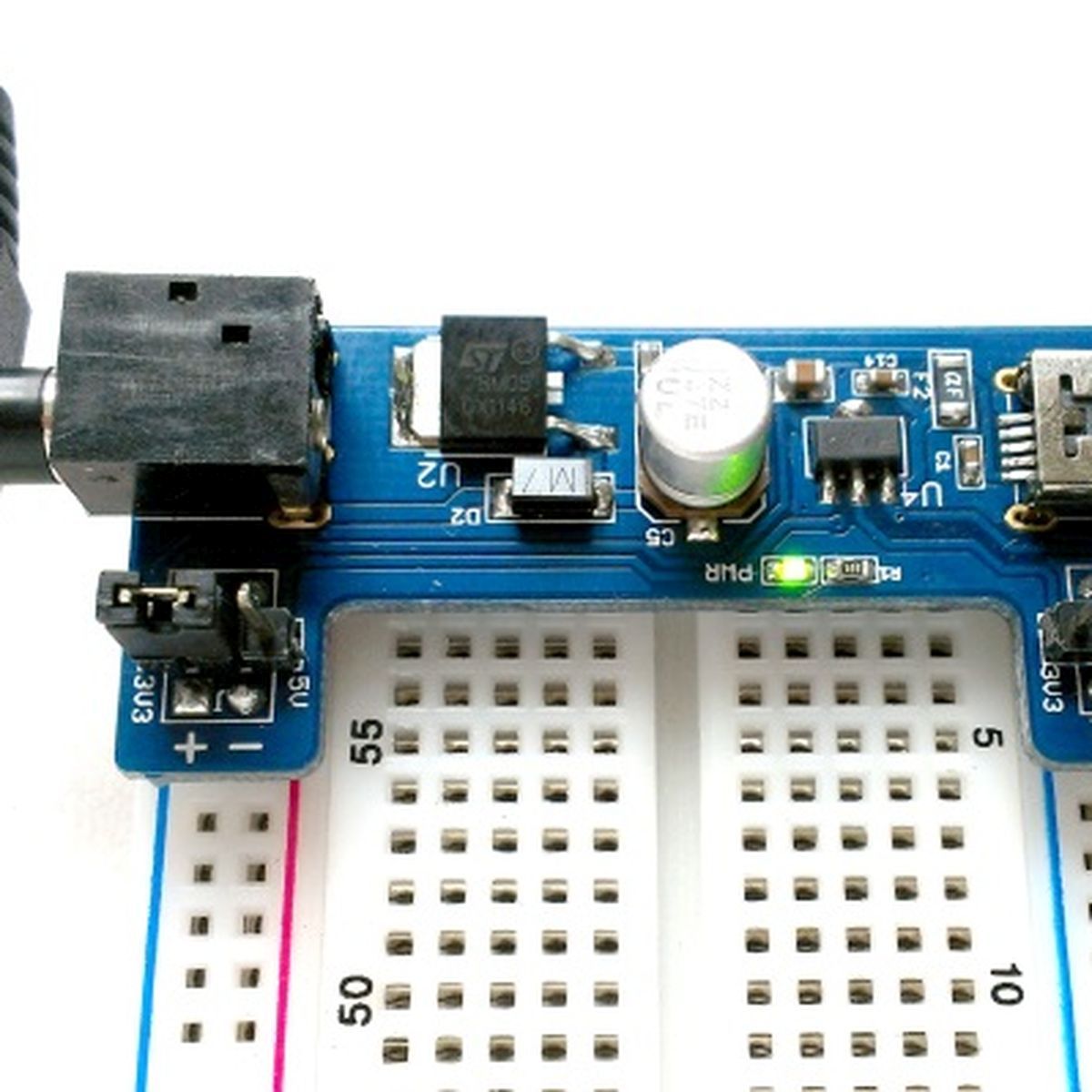

| Visszajelzés: | Power LED, 5 V rendszertápfeszültség |
| Kapcsolási mód: | Áganként választható kimeneti feszültség |
Támogatott breadboard/dugdosó alaplapok
- Breadboard 400,
- Breadboard 830.
Csomag
Csomag
- 1x Tápegység modul III. (kék).
- 1x miniUSB tápkábel
