A YR-3180 intelligens mérleg kijelzős szenzormodul terhelésmérő cellához használható kijelzős mérő- és vezérlőmodul. Nem csak megjeleníti a mért tömegértéket, hanem soros kommunikáción továbbítható adatot ad, valamint külön AL1 és AL2 határérték kimenettel is rendelkezik.
A modul olyan mérlegcellás feladatokhoz való, ahol a vezérlőnek nem csak mérési adat kell, hanem alsó vagy felső határérték alapján történő külső jelzés is. Ilyen lehet például adagolás, tartályszint tömeg alapján, ellenőrző mérés, alkatrészválogatás vagy túlterhelés-jelzés.
A döntő műszaki pont a 24 bites AD átalakítás, az 5 V tápellátás, a TTL soros / Modbus RTU kommunikáció, valamint az AL1 és AL2 határérték kimenet. A határértékeknél beállítható, hogy a kimenetek alsó határra, felső határra vagy AL1 felső – AL2 alsó működésre reagáljanak.
Hol van a helye a rendszerben?
A YR-3180 intelligens mérleg kijelzős szenzormodul a mérlegcella és a vezérlő közé kerül. A mérlegcella adja a mechanikai terhelésből keletkező jelet, a modul ezt dolgozza fel, megjeleníti, majd soros kapcsolaton továbbadja.
Egy mondatban: a YR-3180 intelligens mérleg kijelzős szenzormodul terhelésmérő cellához használható kijelzős mérő- és kommunikációs egység, amely 24 bites AD átalakítással és Modbus RTU adatkapcsolattal támogatja a tömegmérési feladatokat.
Nem ugyanaz a szerepe, mint egy HX711 modulnak. A HX711 tipikusan egyszerű mikrokontrolleres mérlegcellás projektekhez való AD átalakító, míg a YR-3180 intelligens mérleg kijelzős szenzormodul helyi kijelzést, paraméterezést, riasztási funkciót és kommunikációs réteget is ad.
Így működik a gyakorlatban

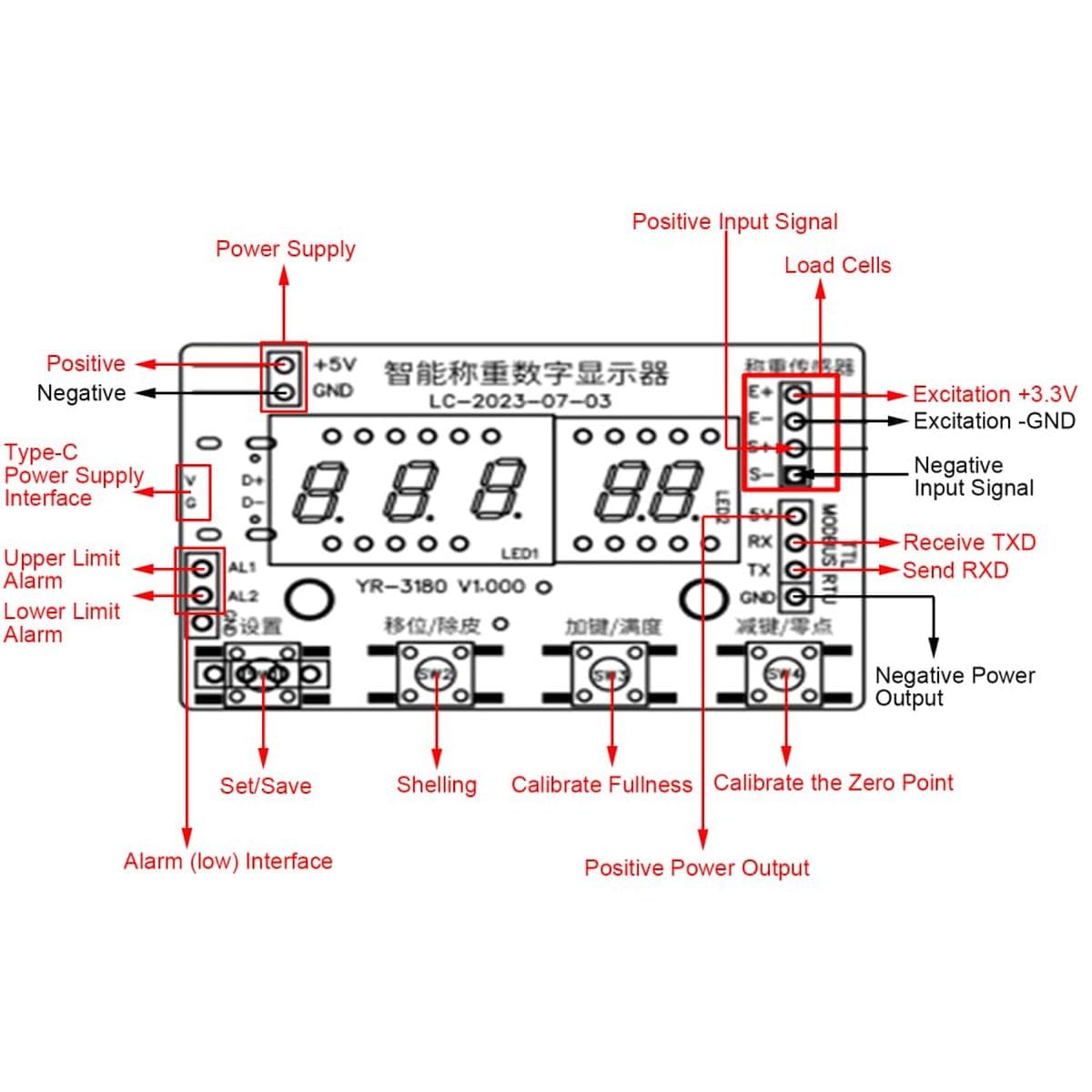

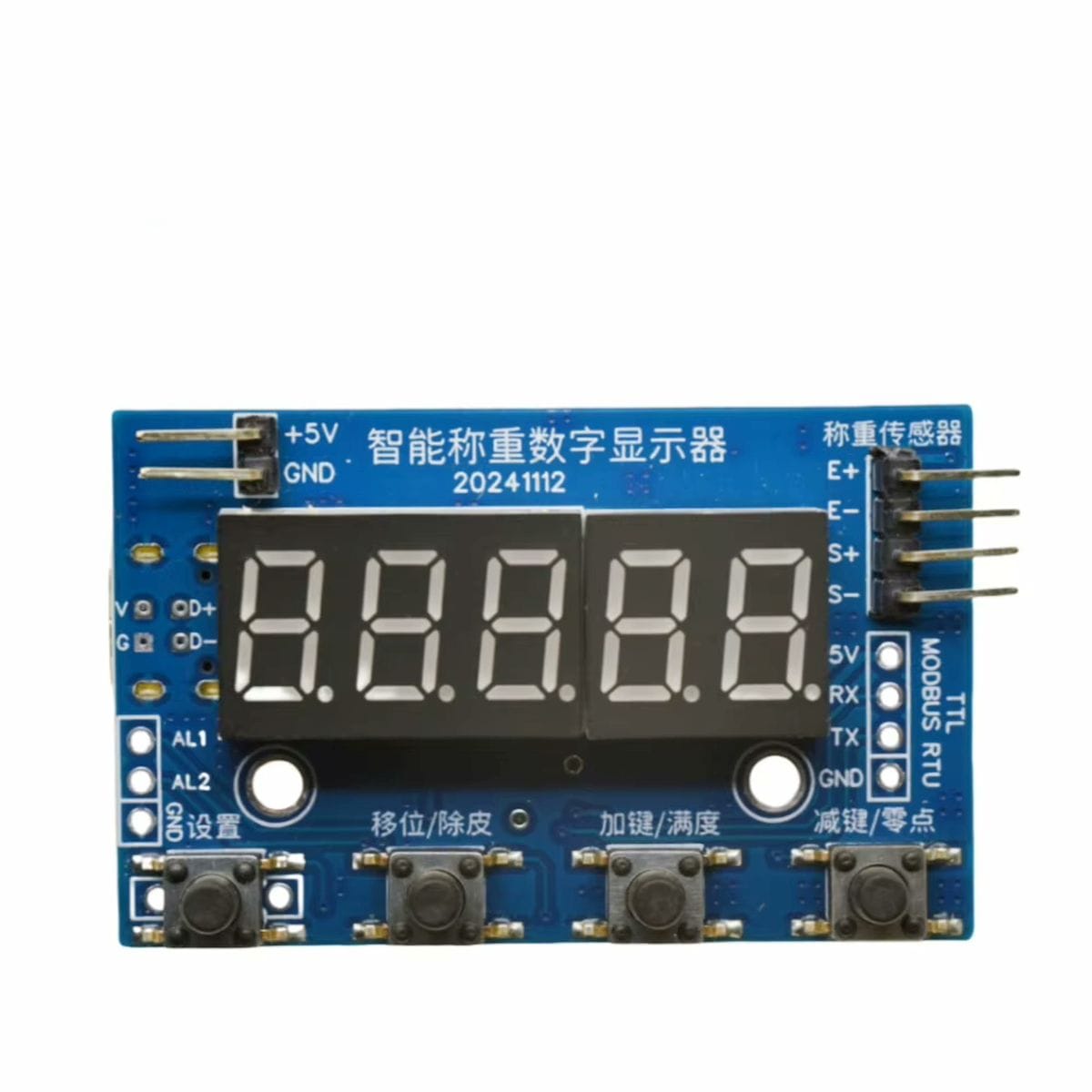

A mérlegcella az E+, E-, S+ és S- bemenetekre csatlakozik. A YR-3180 intelligens mérleg kijelzős szenzormodul a cella jelét 24 bites AD átalakítással dolgozza fel, a mért értéket kijelzi, majd TTL soros / Modbus RTU kapcsolaton keresztül továbbítja.
A modulon külön AL1 és AL2 határérték kimenet található. Ezek nem csak szoftveres állapotjelzések: a panel bekötési ábrája alsó és felső határérték riasztási kimenetként jelöli őket. Az AL beállításokkal megadható, hogy mindkét kimenet alsó határra, mindkét kimenet felső határra, vagy az AL1 felső – AL2 alsó határként működjön.
Ez a gyakorlatban azt jelenti, hogy a YR-3180 intelligens mérleg kijelzős szenzormodul nem csak mérőmodul, hanem egyszerű határérték-vezérlési pont is. A kimenetekkel külső jelző, vezérlőbemenet vagy leválasztott illesztőfokozat vezérelhető, a terhelhetőség és bekötési mód pontosítása mellett.
Milyen helyzetekben érdemes használni?
A YR-3180 intelligens mérleg kijelzős szenzormodul :
- jól használható kis mérlegcellás mérőrendszerhez, ahol a tömeget helyben is látni kell.
- alkalmas adagolási kísérletekhez, ahol felső vagy alsó határ alapján kell visszajelzés.
- használható oktatási mérlegcellás feladatokhoz, ahol a nyers AD-kód helyett kész tömegértékkel kell dolgozni.
- beépíthető tesztpadba, ahol a terhelésváltozást kijelzőn és soros adaton is követni kell.
- használható PC-s vagy vezérlős adatgyűjtéshez, ha a rendszer a modul kommunikációs módját kezeli.
- jó választási pont lehet akkor, amikor egy egyszerű HX711-es mérés már kevés a helyi kijelzés és határérték-kezelés miatt.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Milyen mérlegcellát kötsz rá? | A mérési tartományt és a felbontás gyakorlati használhatóságát a mérlegcella határozza meg. |
| Stabil 5 V tápellátást kap a modul? | A tápzaj és a gyenge földelés ugráló kijelzett értéket okozhat. |
| A mérlegcella mechanikailag helyesen van befogva? | Rossz erőbevezetésnél a kalibrálás után is pontatlan lesz a mérés. |
| TTL soros vagy Modbus RTU kapcsolatot használsz? | A vezérlőprogramnak ugyanazt a kommunikációs módot kell kezelnie, mint amit a modulon beállítottál. |
| Az AL1 és AL2 kimenetet mire kötöd? | A határérték kimenet csak akkor használható biztonságosan külső terheléshez, ha a kimenet terhelhetősége és illesztése rendben van. |
| Alsó vagy felső határérték-riasztást állítasz be? | Rossz AL módnál a kimenet nem annál a mérési helyzetnél kapcsol, ahol a folyamat igényli. |
| Nullpont és teljes skála kalibrálása megtörtént? | Kalibrálás nélkül a határérték kimenetek is hibás tömegérték alapján kapcsolnak. |
A jó választás apró részletei
Döntés előtt a legfontosabb választási paraméter a mérlegcella típusa és terhelhetősége. A YR-3180 intelligens mérleg kijelzős szenzormodul mérési tartománya nem önmagában a paneltől, hanem a csatlakoztatott mérlegcellától és a kalibrálástól függ.
A második döntési pont a kommunikáció. Arduino UNO-s vagy más 5 V-os UART-os vezérlőnél a TTL soros kapcsolat egyszerűbb lehet. PLC-s vagy hosszabb kábelezésű rendszerben a Modbus RTU miatt a pontos termékváltozat és az illesztőfokozat számít.
A harmadik döntési pont az, hogy kell-e helyi kijelzés és határriasztás. Ha csak mikrokontrolleres nyers tömegmérés kell, egy HX711 vagy NAU7802 típusú mérlegcellás AD modul kisebb és egyszerűbb megoldás lehet. Ha a helyi kijelzés, gombos beállítás és kommunikáció együtt kell, a YR-3180 intelligens mérleg kijelzős szenzormodul jobban illeszkedik a feladathoz.
A YR-3180 intelligens mérleg kijelzős szenzormodul akkor jó választás, ha a mérlegcellás méréshez helyi kijelzés, soros adatkapcsolat és határérték-jelzés is kell. Az AL1 és AL2 kimenet miatt egyszerű vezérlési feladatoknál nem mindig szükséges külön mikrokontrolleres összehasonlító logikát írni: a modul maga tud alsó és felső határérték alapján kapcsolási állapotot adni.
Amikor nem ez lesz a jó megoldás
Ne ezt válaszd, ha
- csak egy nagyon kis méretű, kijelző nélküli, mikrokontrolleres mérlegcellás ADC-modulra van szükség.
- a feladat hitelesített kereskedelmi mérleget igényel.
- a mérlegcellás mechanika nincs megtervezve, mert a modul nem javítja ki a rossz erőbevezetést.
- a rendszer kizárólag I2C vagy SPI illesztést fogad, mert a YR-3180 intelligens mérleg kijelzős szenzormodul soros kommunikációs irányból illeszthető.
- az ESP32 vagy Raspberry Pi oldalon nincs megoldva a megfelelő soros illesztés.
- ipari környezetben dokumentált védettségű, tokozott, tanúsított mérlegadó szükséges.
Amit a tapasztalat tanított
Mérlegcellás rendszernél a legtöbb hiba nem a programban kezdődik, hanem a mechanikánál. Ha a cella csavarozása feszül, a terhelés oldalirányból érkezik, vagy a kábel a mérőkarra húz, a YR-3180 intelligens mérleg kijelzős szenzormodul szépen ki fog jelezni egy rossz mérést. Kalibrálás előtt a cellát úgy kell beépíteni, hogy a terhelés ugyanazon az úton jusson a mérőelemre, ahogy a későbbi használatban is fog.
Műszaki jellemzők

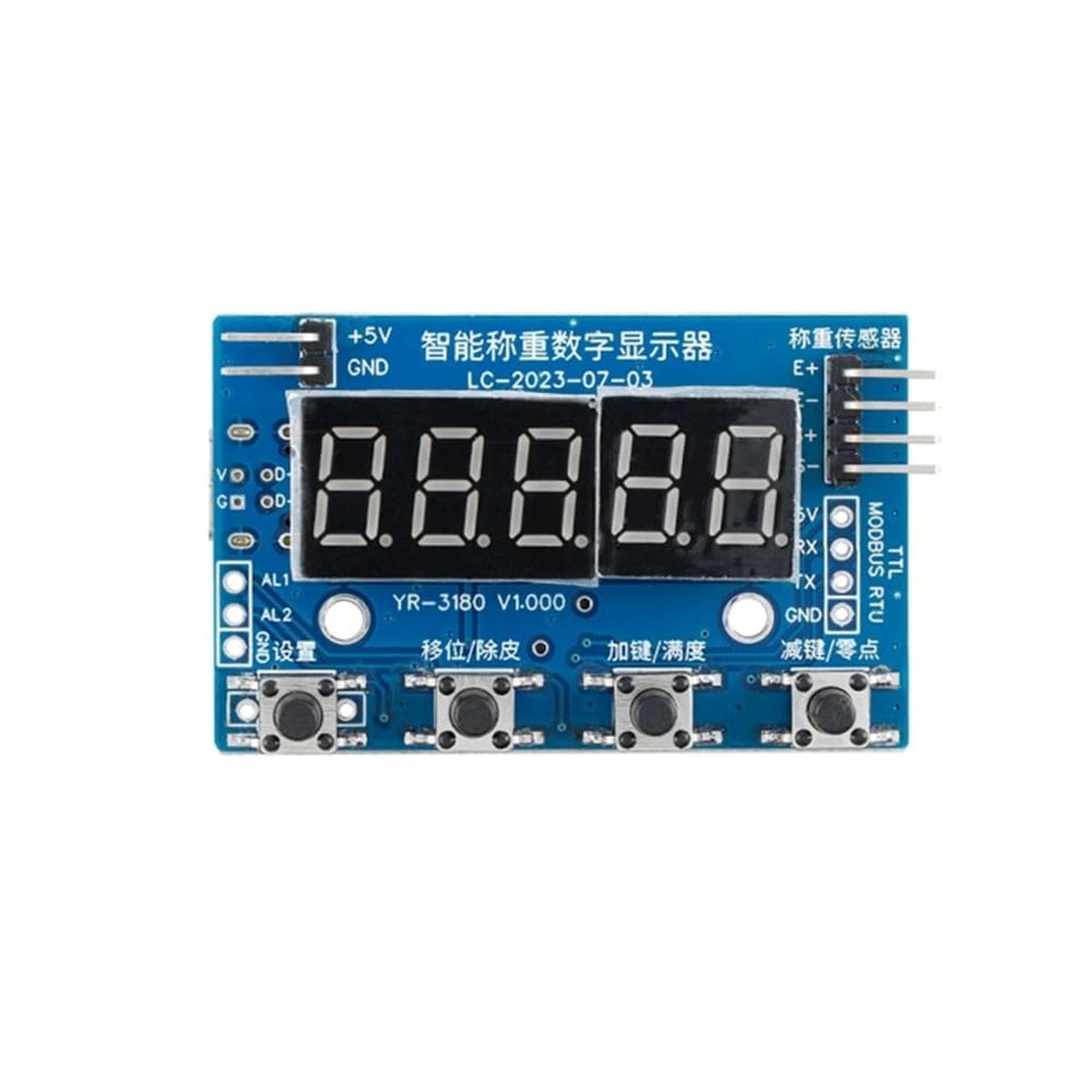

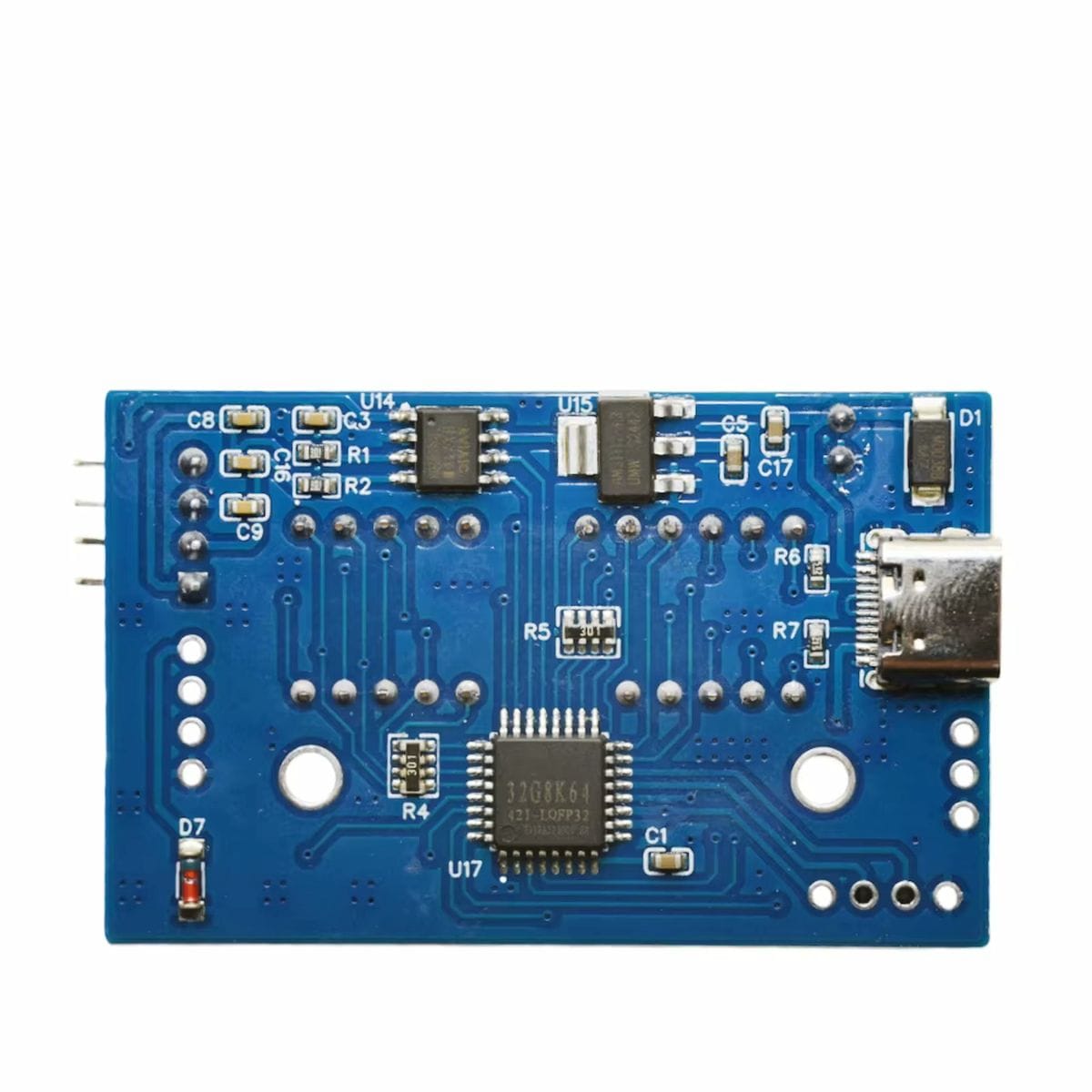

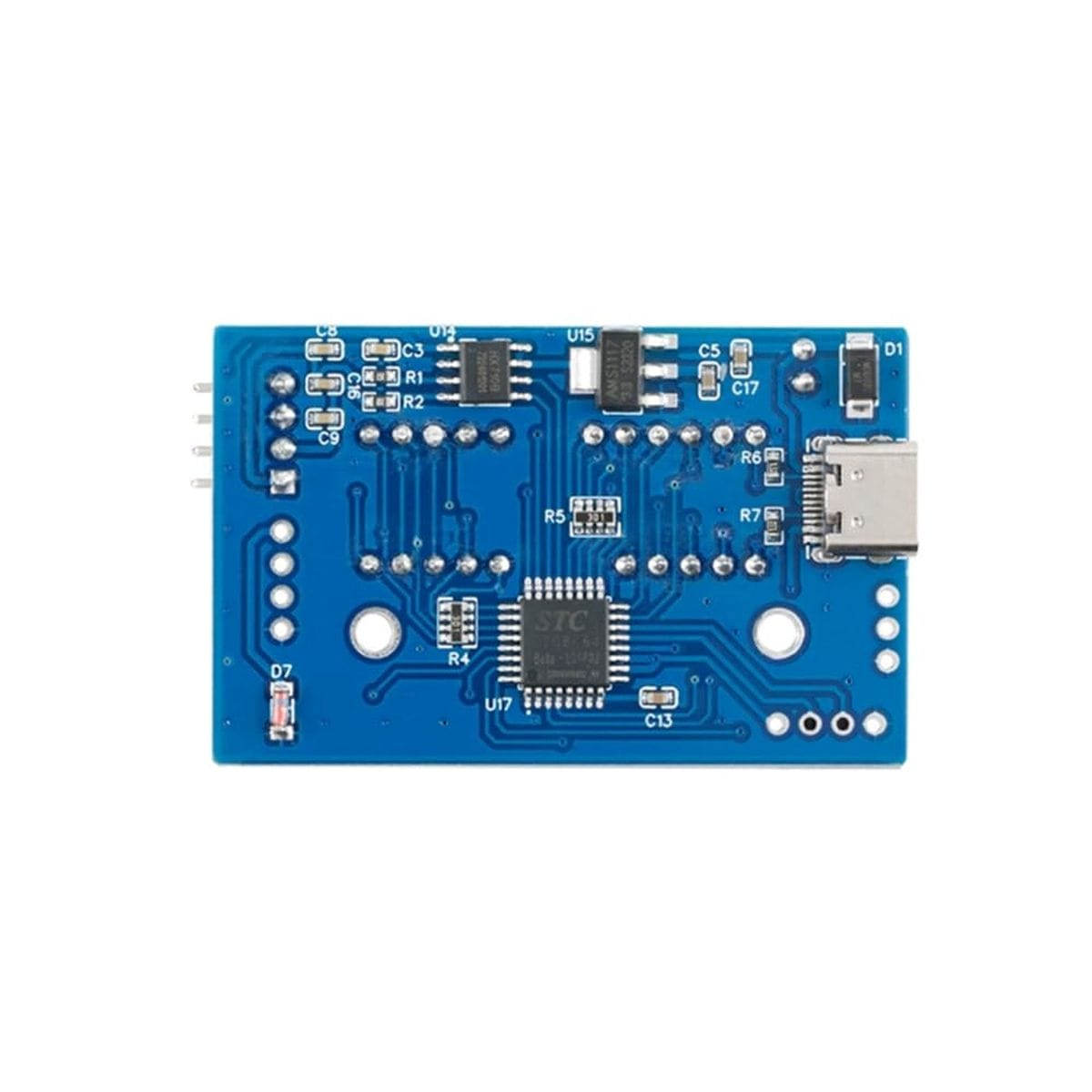

| Jellemző | Érték |
|---|---|
| Típuskód: | YR-3180 V1.000 |
| Paneljelölés: | LC-2023-07-03 |
| Terméktípus: | Terhelésmérő cellához használható kijelzős mérő- és határérték modul |
| Fő funkció: | Mérlegcella jelének digitális feldolgozása, kijelzése, kommunikációja és határérték-jelzése |
| AD felbontás: | 24 bit |
| AD chip: | HX710B |
| Tápfeszültség: | 5 V |
| Tápbemenet: | Type-C vagy +5 V / GND tápbemenet |

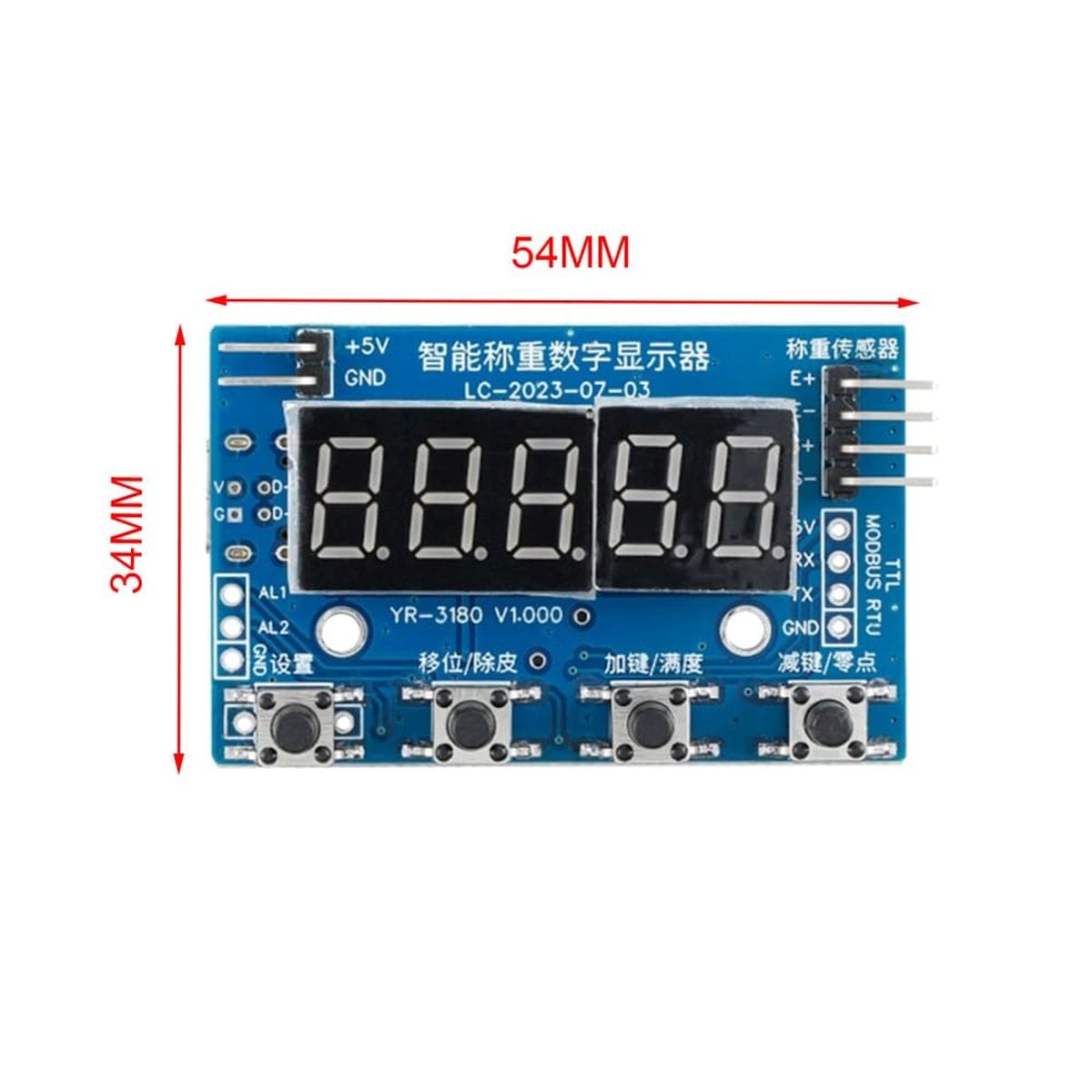

| Mérlegcella csatlakozás: | E+, E-, S+, S- |
| Mérlegcella gerjesztés: | +3,3 V / GND |
| Kommunikáció: | TTL soros port, Modbus RTU |
| Soros lábak: | RX, TX, GND |
| Határérték kimenetek: | AL1 és AL2 |
| Határérték módok: | alsó határ, felső határ, AL1 felső – AL2 alsó |
| AL1 funkció: | határérték-riasztási kimenet |
| AL2 funkció: | határérték-riasztási kimenet |
| Határérték visszatérési különbség: | AH1 és AH2 paraméter |

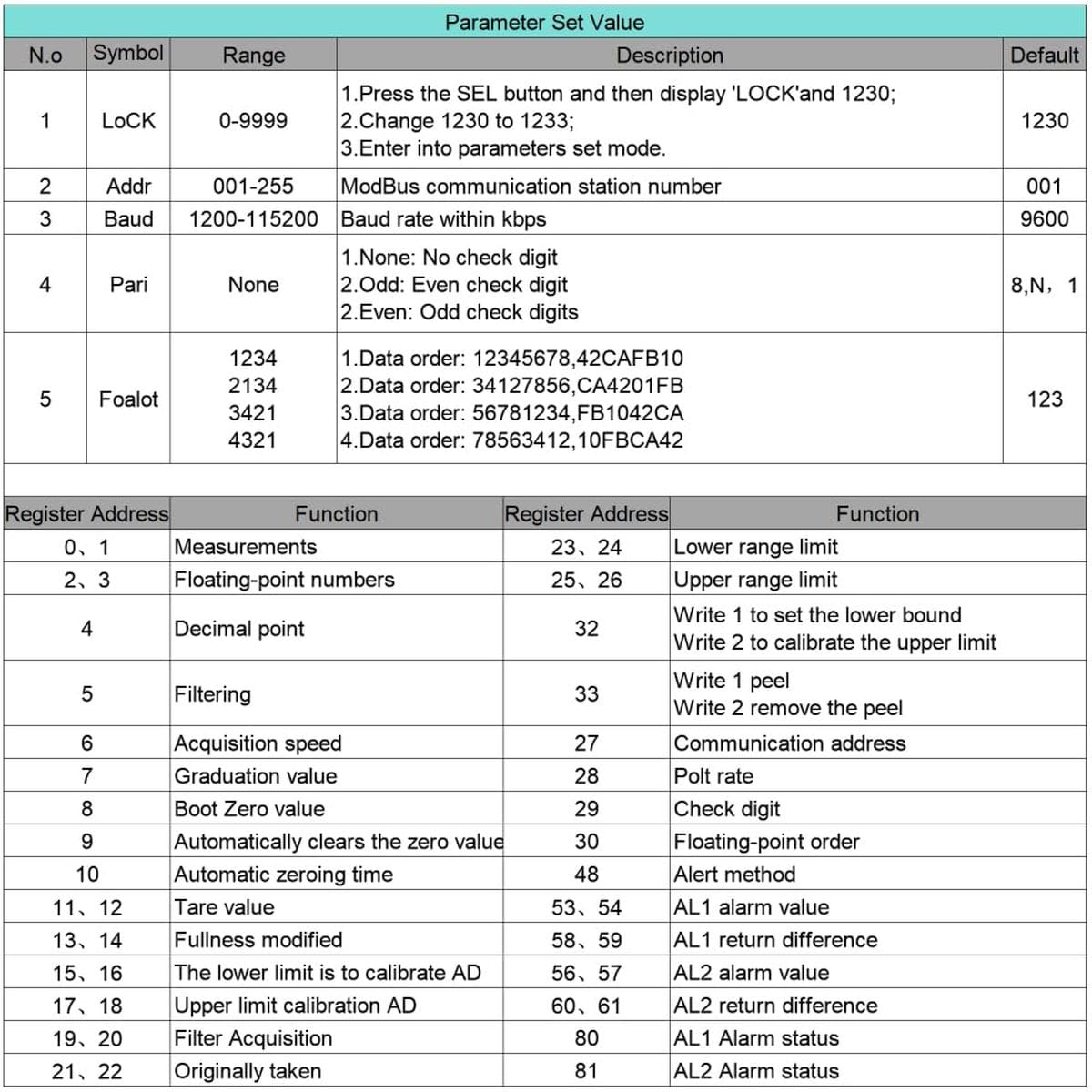

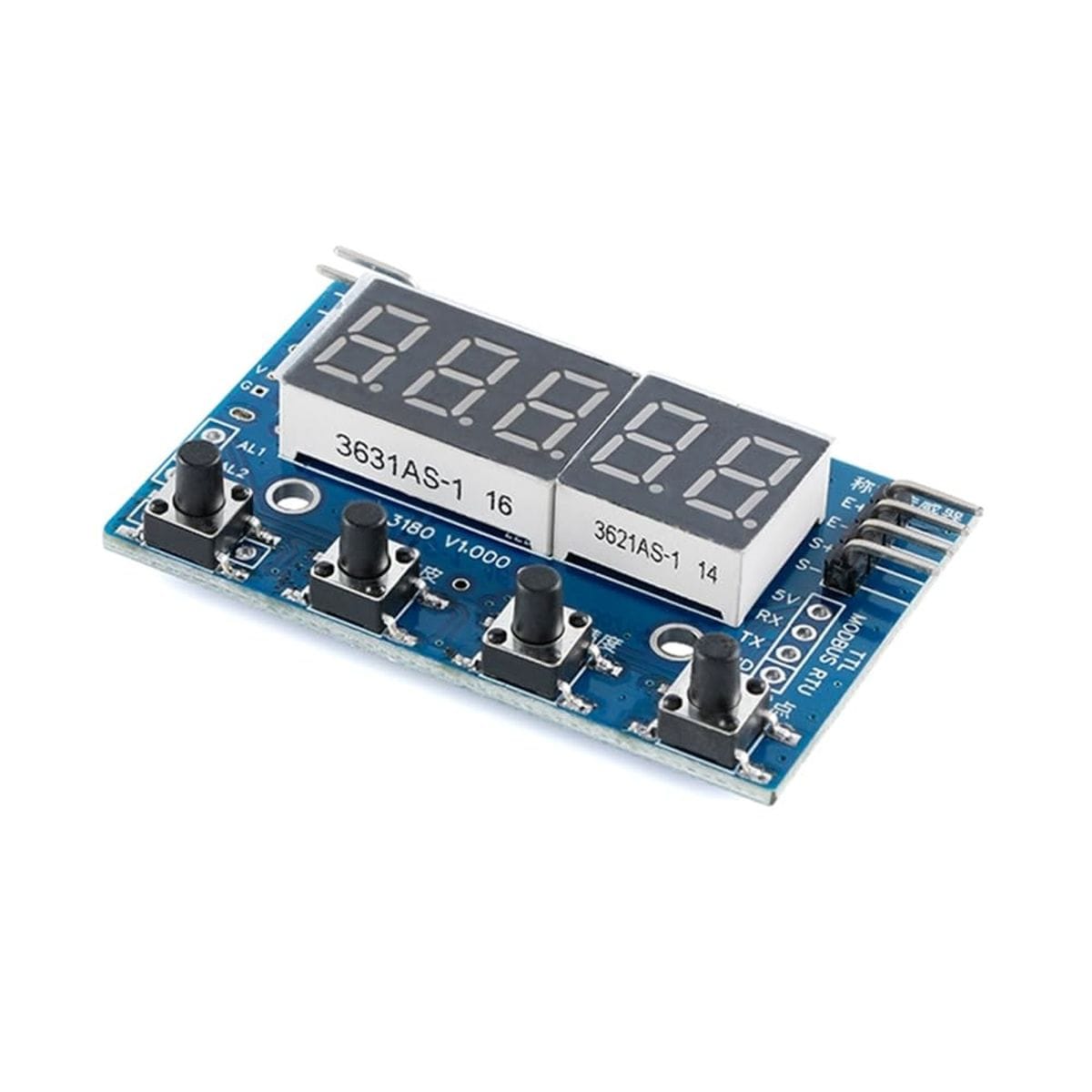

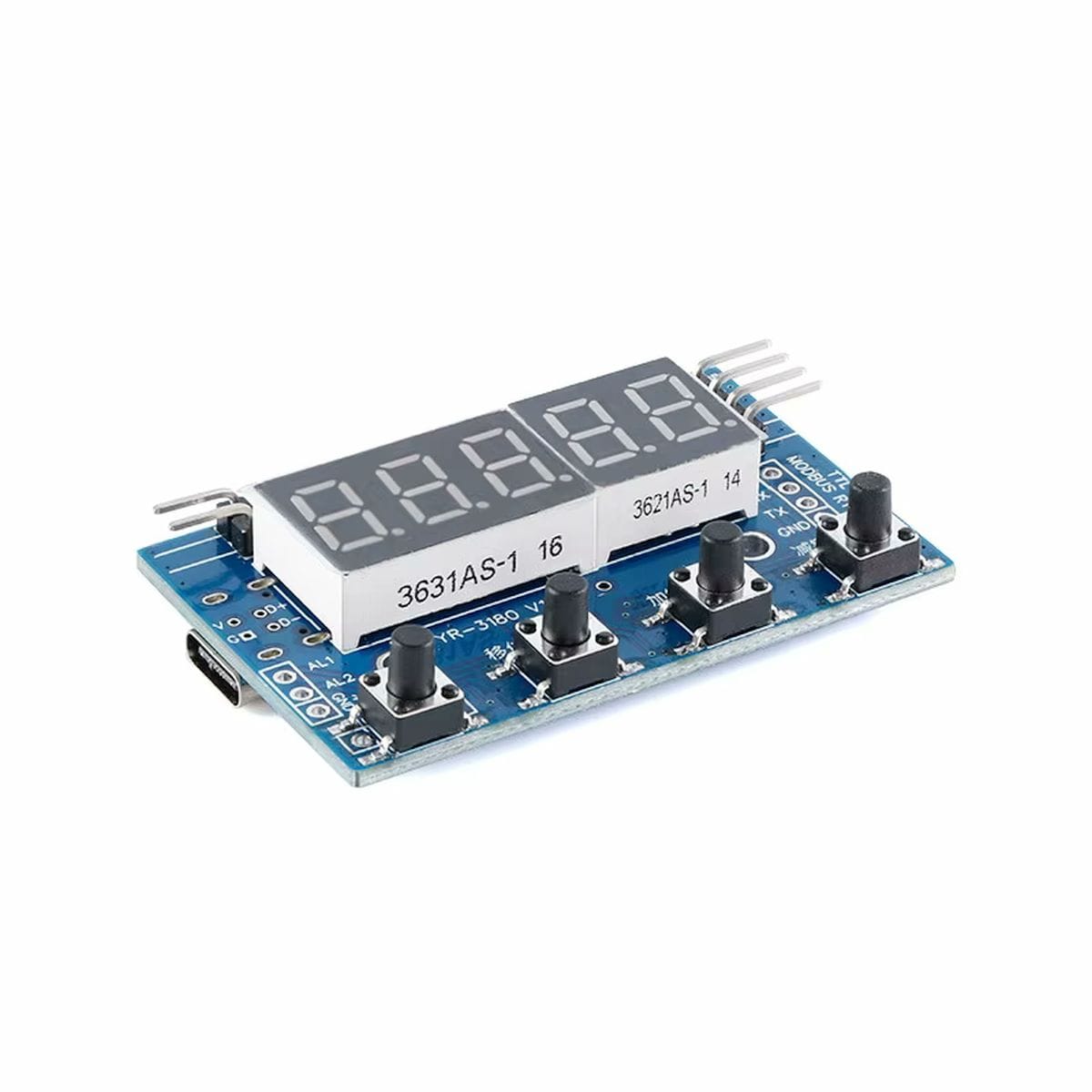

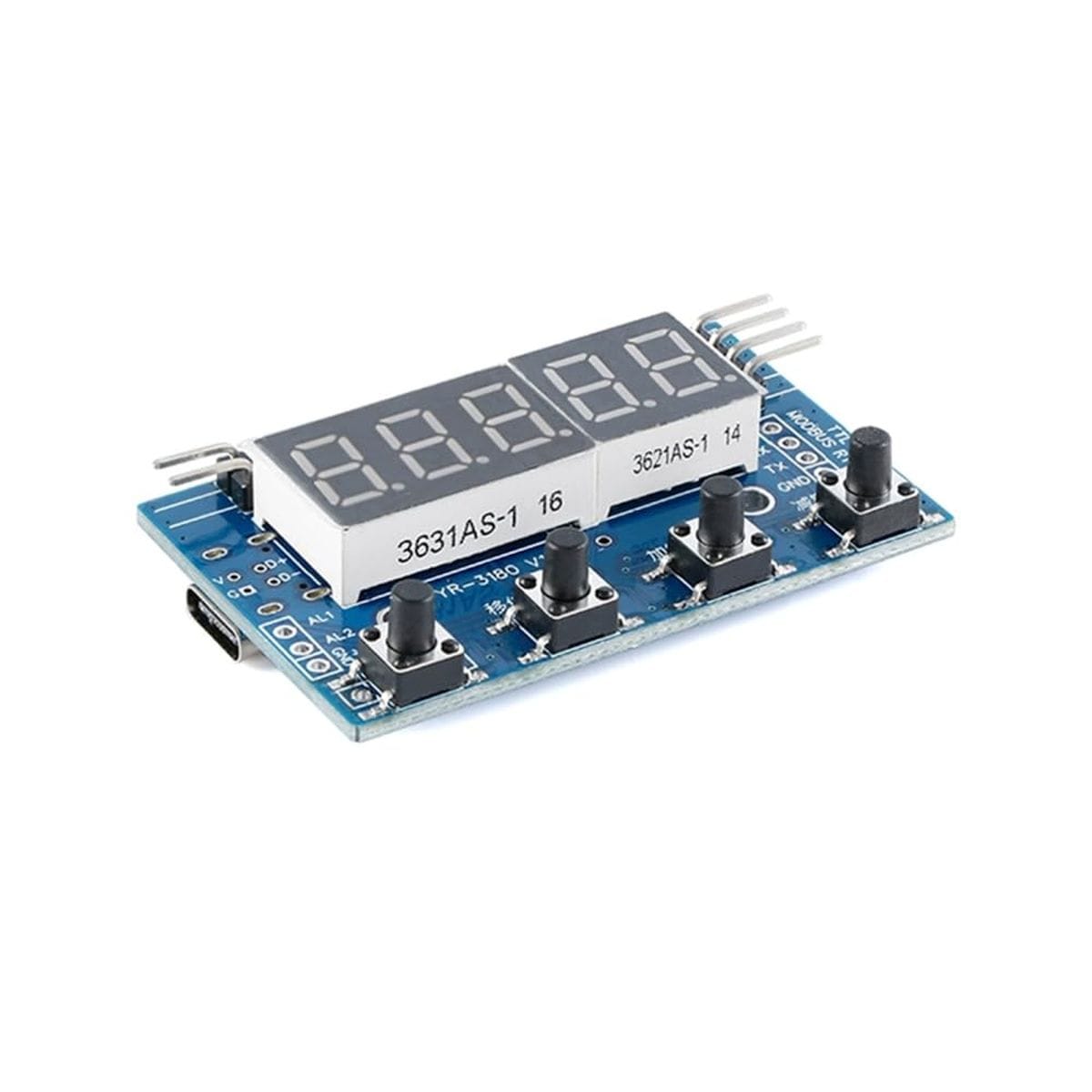

| Modbus cím tartomány: | 001-255 |
| Alap Modbus cím: | 001 |
| Baud rate tartomány: | 1200-115200 |
| Alap baud rate: | 9600 |
| Paritás alapbeállítás: | 8,N,1 |
| Választható osztásértékek: | 1, 2, 5, 10, 20, 50, 100, 200 |
| Adatgyűjtési sebesség: | alacsony vagy gyors mód |
| Nulla-tára tartomány: | 0-999,9 |
| Nullakövetési tartomány: | 0-9999 |
| Nullakövetési idő: | 10,0-600,0 s |
| Kijelző: | öt számjegyes digitális kijelző |

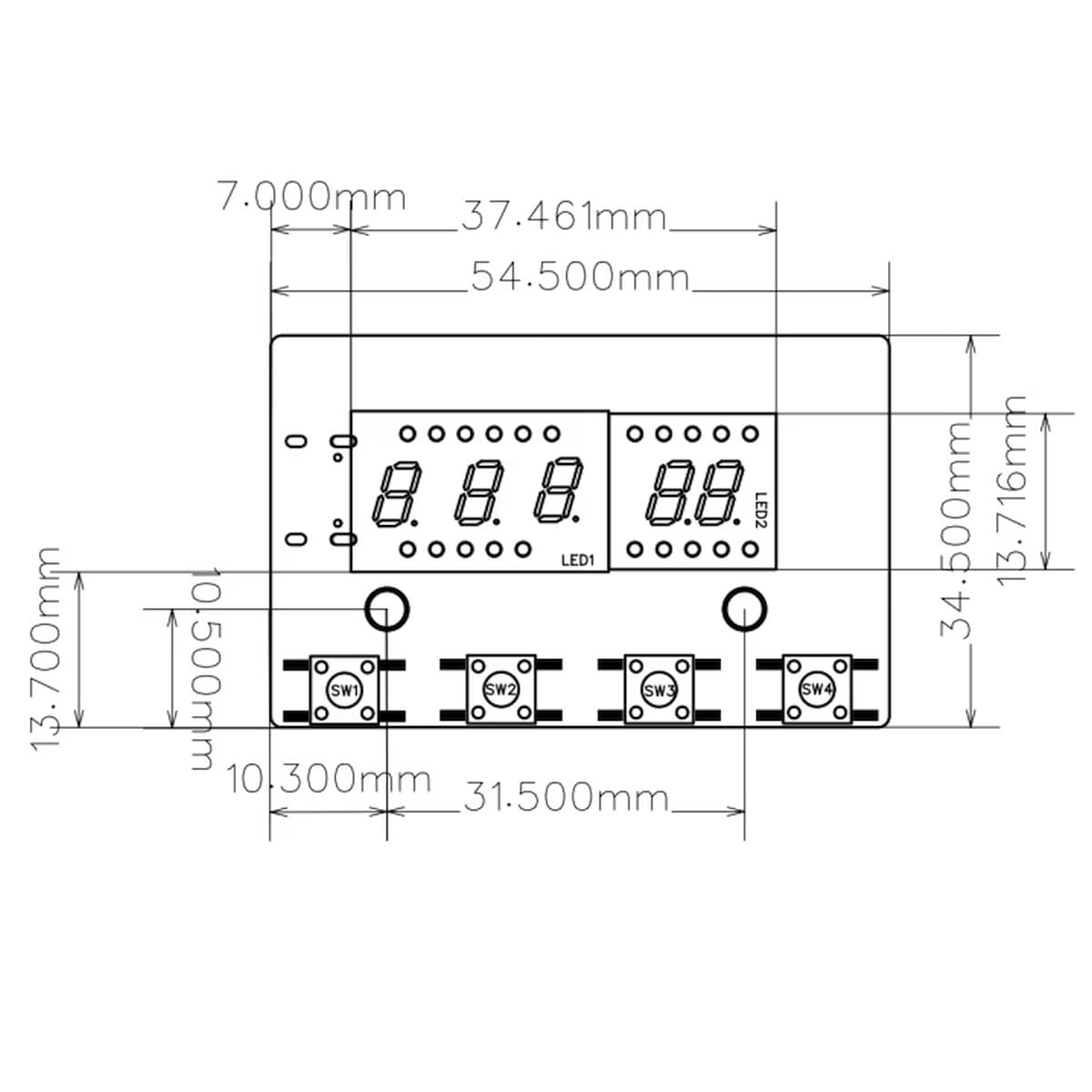

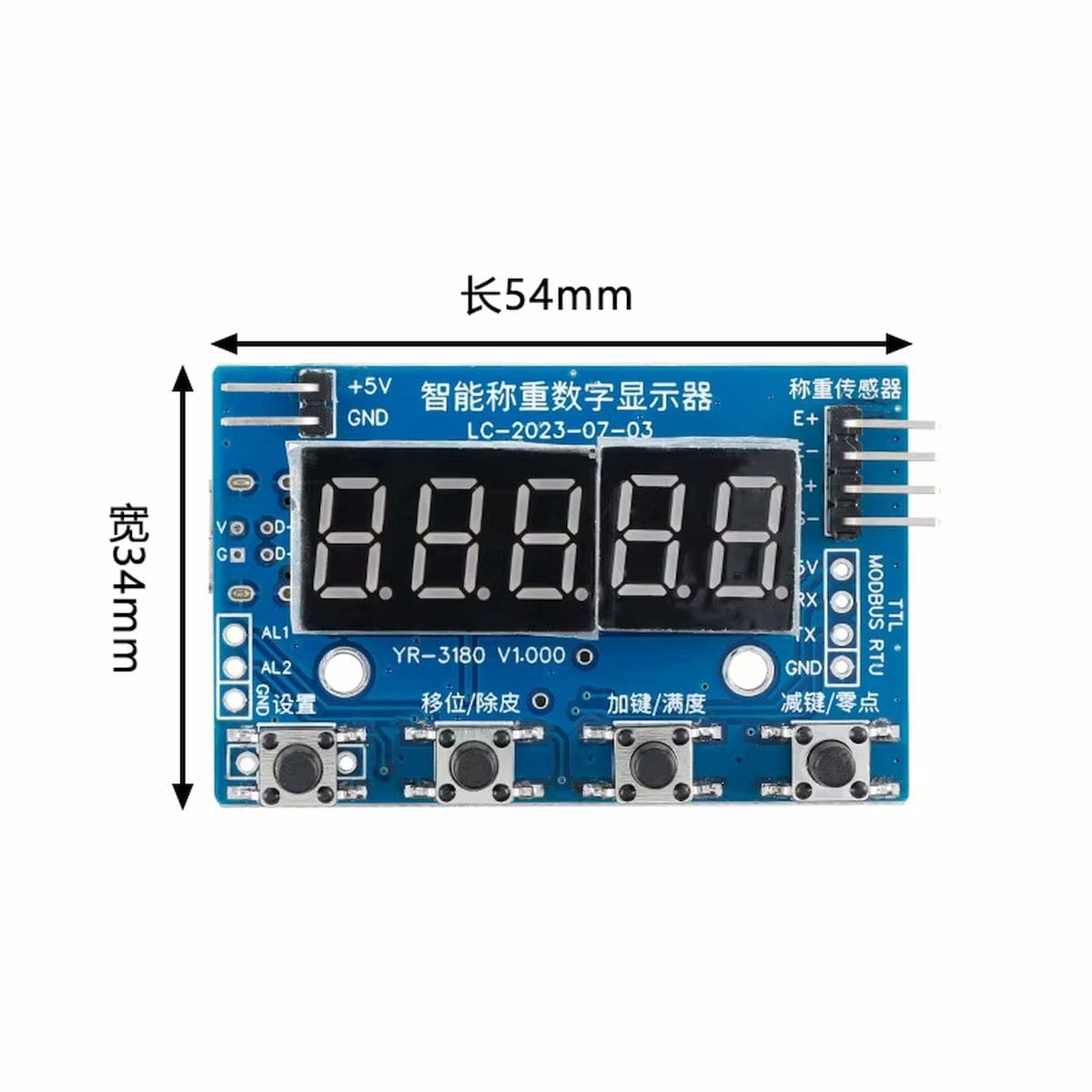

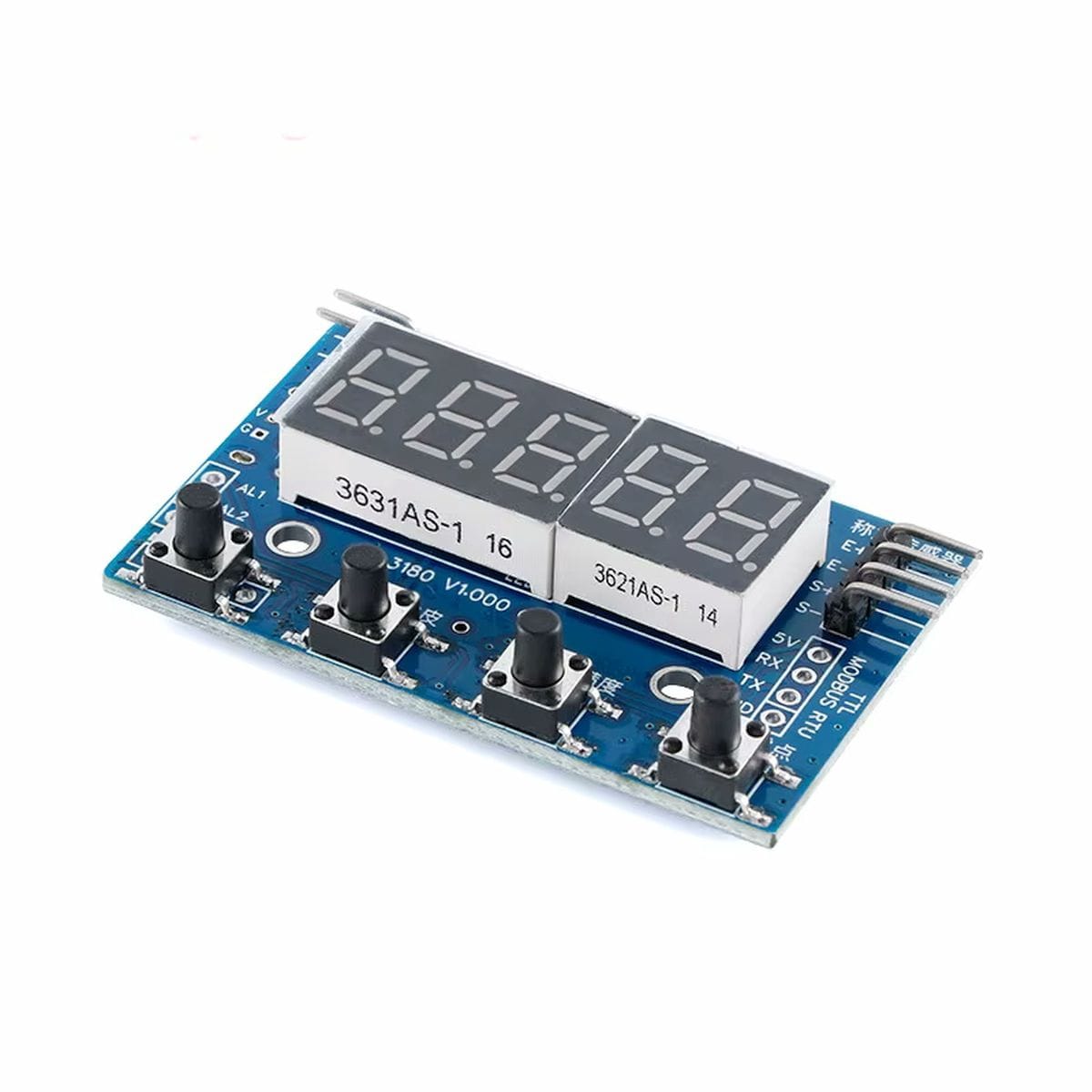

| Kialakítás: | nyitott panel |
