CH347T nagysebességű EEPROM programozó (24xx, 25xx, EEPROM/Flash) [minipack]

Leírás

Egy félresikerült BIOS-frissítés után sokszor már nincs olyan menü vagy pendrive-os helyreállítás, amit el lehetne indítani. Ilyenkor maga a nyolclábú memória kerül a műhelyasztal közepére. A CH347T nagysebességű 24xx EEPROM / 25xx SPI Flash programozó + USB-TTL 24xx I2C EEPROM-ok és 25xx SPI Flash memóriák kiolvasására, mentésére és visszaírására használható.

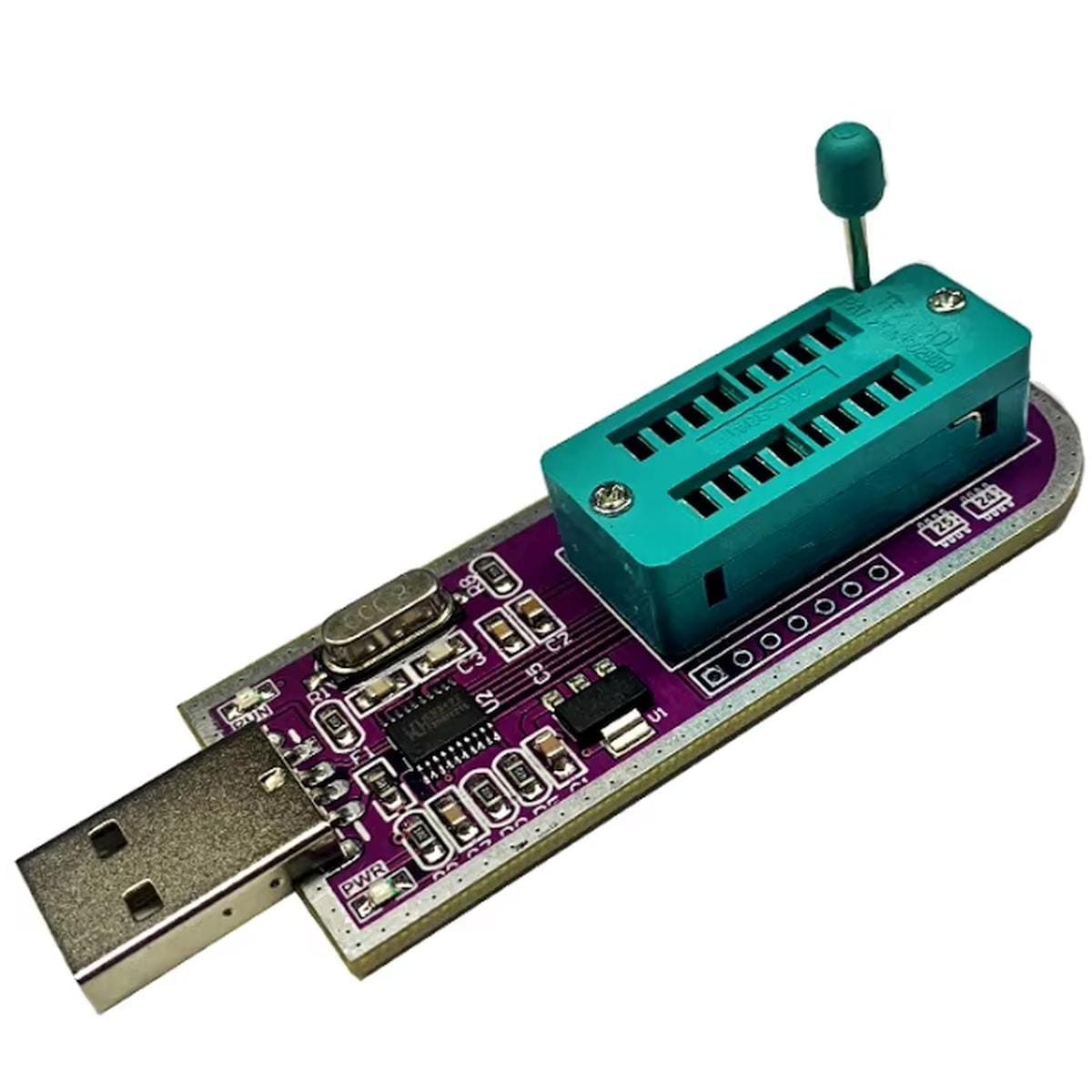

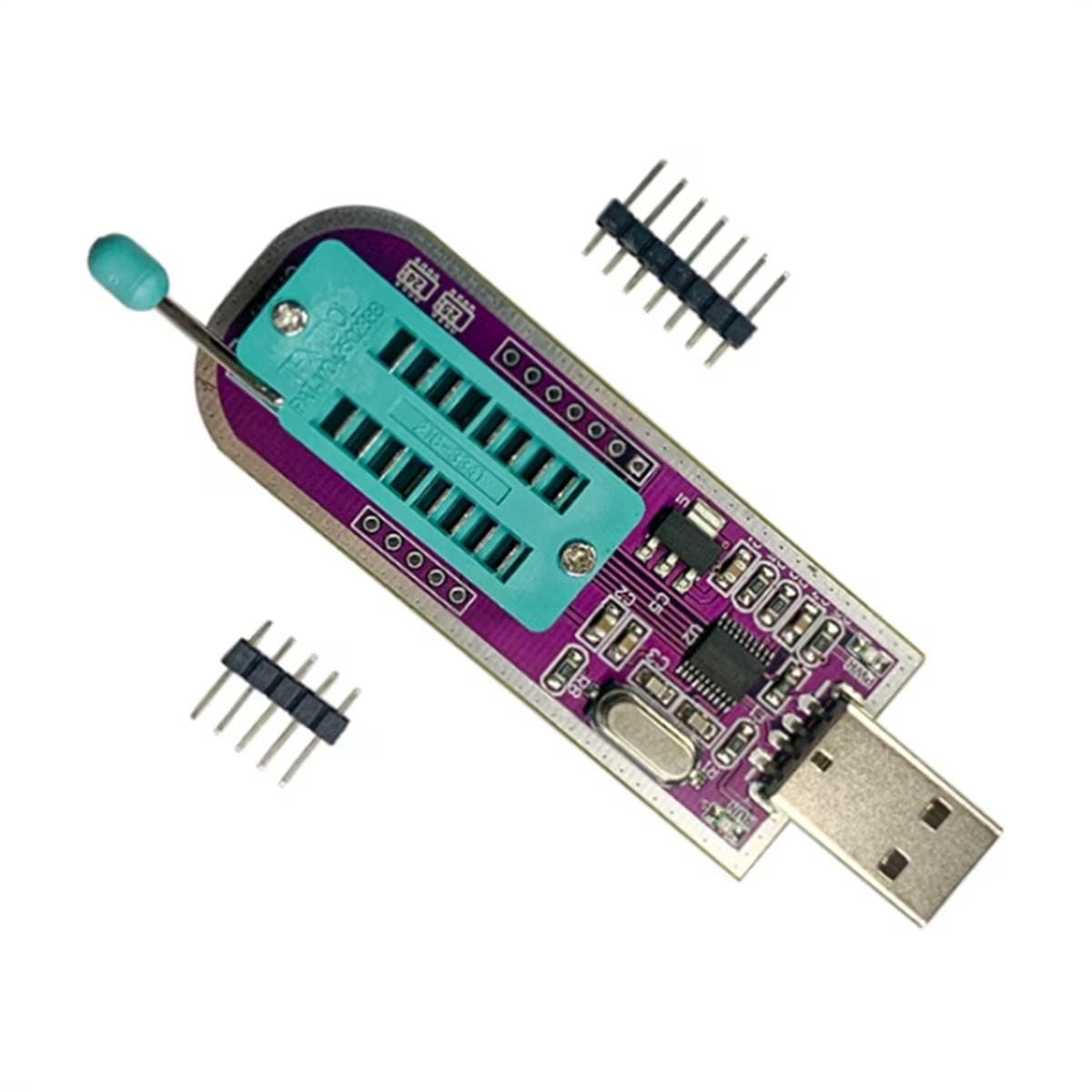

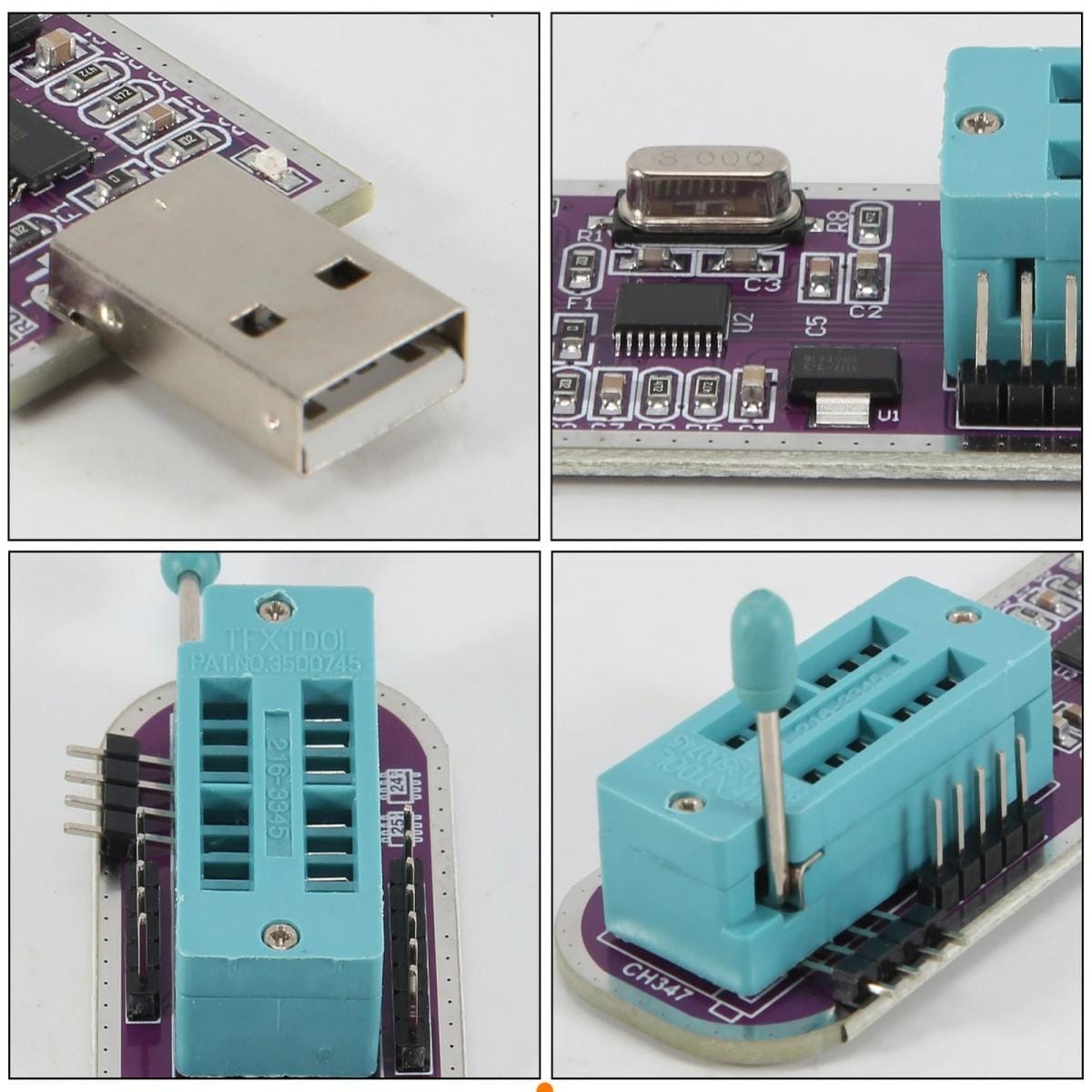

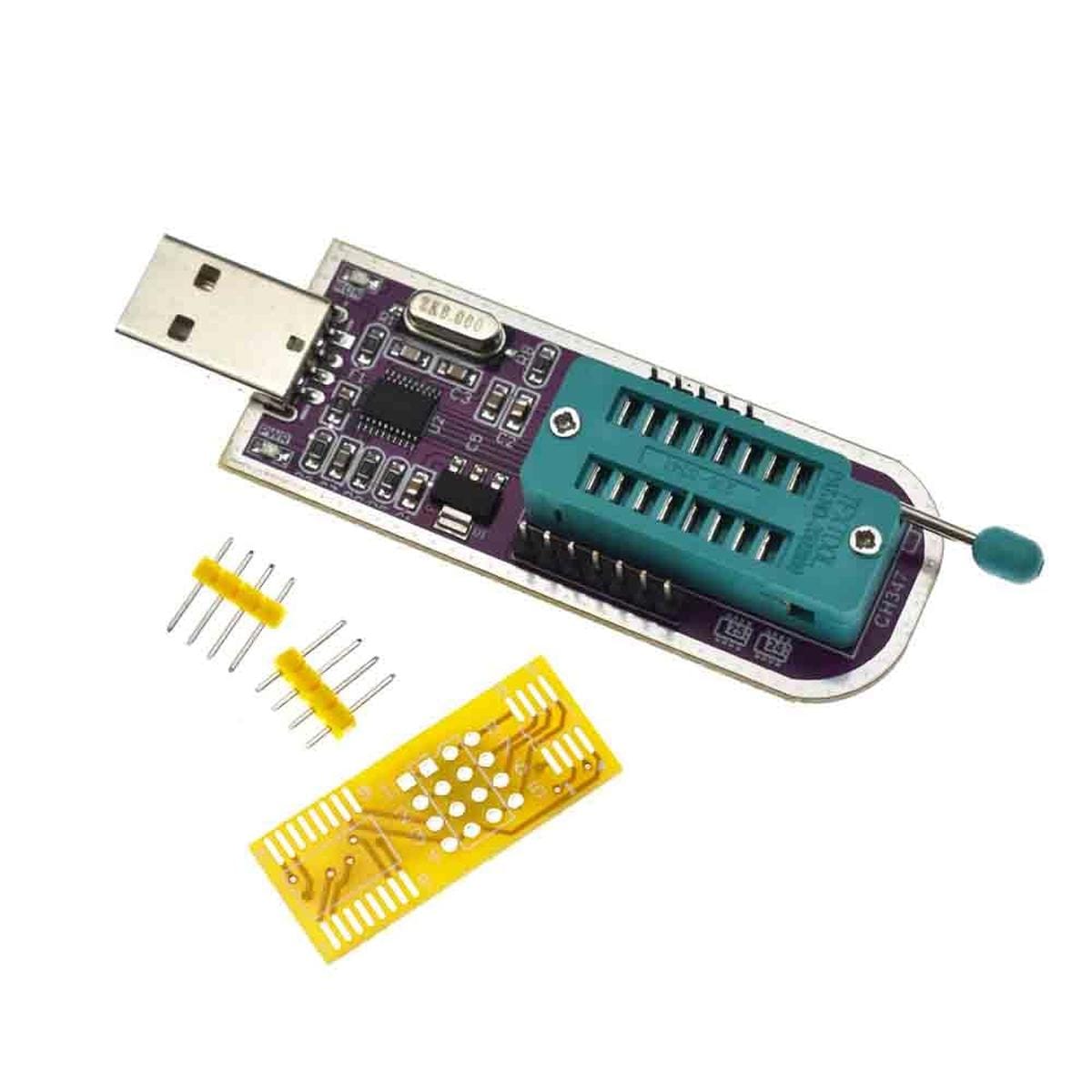

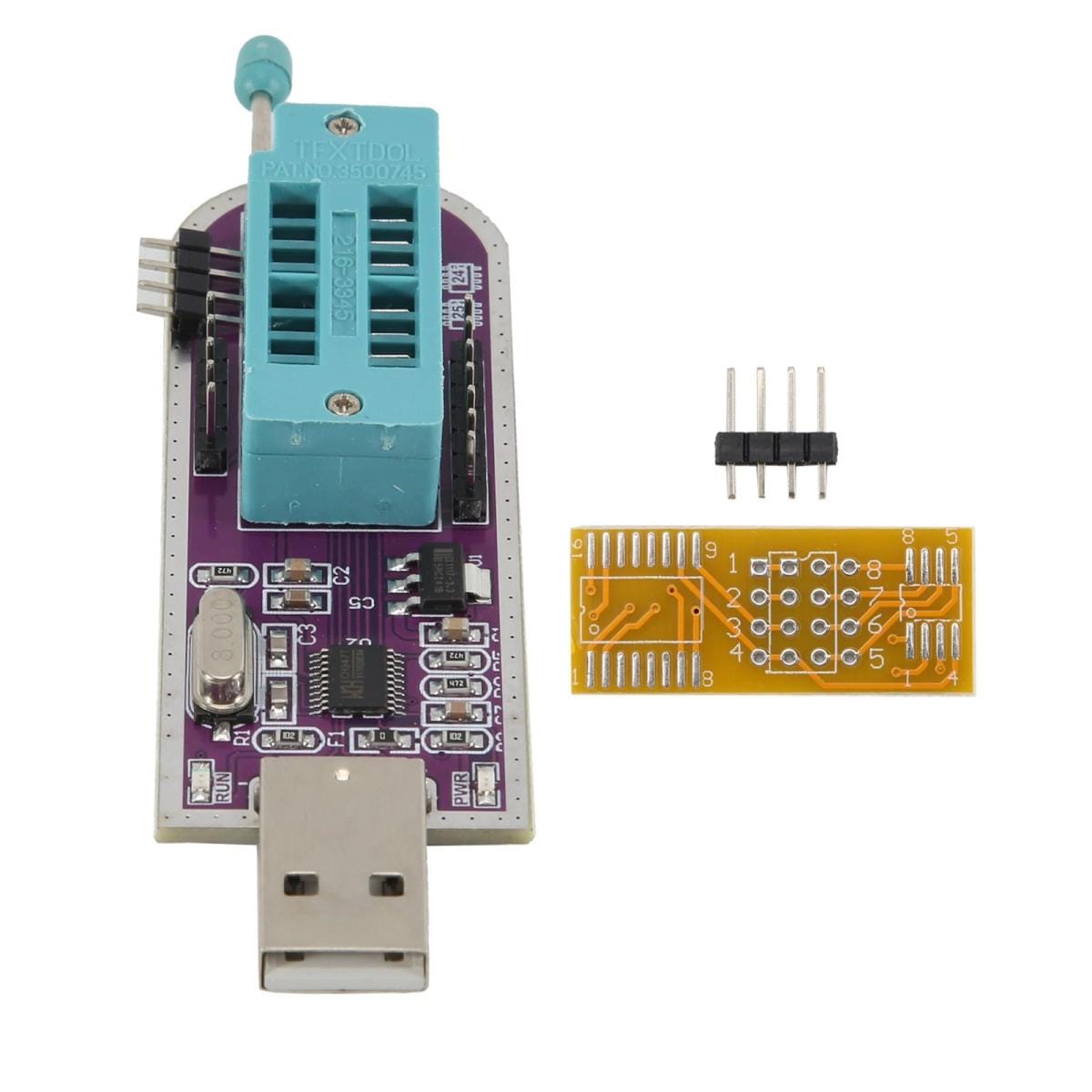

Ennél a lila NYÁK-os, zöld ZIF-foglalatos kivitelnél a feszültségeket nem kell – és nem is lehet – kapcsolgatni. A 25xxx SPI oldal fixen ~3,3 V-tal dolgozik, a 24xxx I2C foglalatrész pedig fixen körülbelül 5 V-os. Nincs 1,8 / 2,5 / 3,3 / 5 V választókapcsoló, és a program sem állítja át fizikailag ezt a tápot.

Ez a gyakorlatban sokkal fontosabb, mint a 60 MHz-es maximális SPI órajel. Egy 3,3 V-os W25Q Flash jól illik a 25xx oldalhoz, egy 1,8 V-os BIOS chiphez viszont külön 1,8 V-os táp- és jelszintillesztő adapter kell. Ugyanez fordítva is igaz: a 24xx foglalat 5 V-ja miatt egy legfeljebb 3,3 V-tal táplálható I2C EEPROM közvetlenül nem tehető arra az oldalra.

A CH347T a CH341A-nál gyorsabb USB/SPI alapot ad. Nagyobb BIOS Flash kiolvasásánál ez jól jöhet, de javításkor továbbra is az ismételhető olvasás az első. Ha két egymás utáni mentés nem azonos, előbb a csipeszt, a bekötést, a tápot és a buszsebességet kell rendbe tenni.

24xx vagy 25xx – ezt még az USB előtt döntsd el

A két memóriafajta gyakran ugyanabban a nyolclábú tokban ül, ettől még teljesen másképp kommunikál.

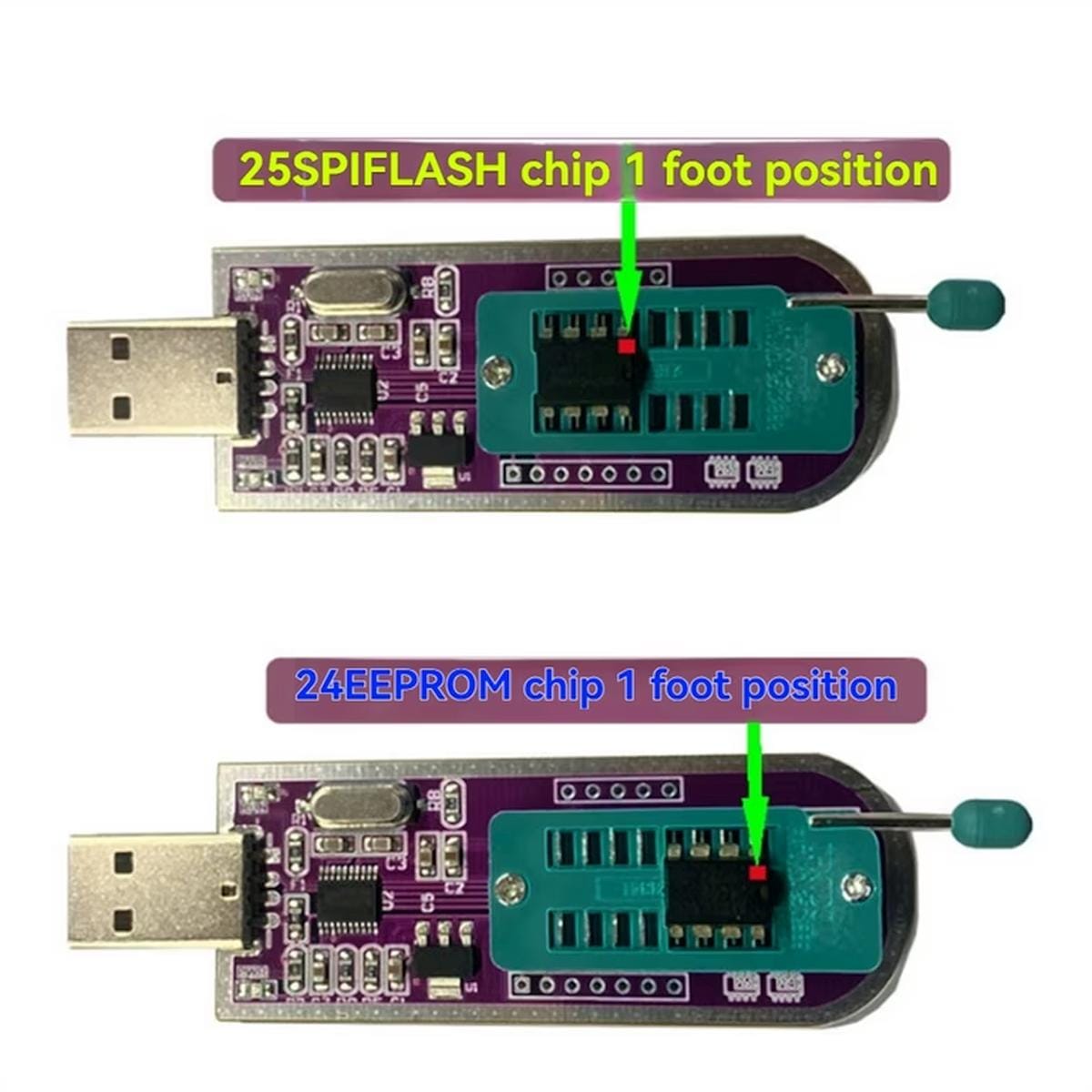

A 24xx sorozat I2C buszos. Az adat SDA-n, az órajel SCL-en megy. A CH347T nagysebességű 24xx EEPROM / 25xx SPI Flash programozó + USB-TTL 24xx ZIF-oldala ennél a kivitelnél fix 5 V-os. A 25xx sorozat SPI-t használ. Ott CS, CLK, MOSI és MISO dolgozik, a foglalatrész pedig fixen körülbelül 3,3 V-os. A chip feliratát ezért mindig olvasd le. A “nyolclábú BIOS-chip” önmagában kevés információ.

A fix feszültségek gyakorlati következménye

A CH347T nagysebességű 24xx EEPROM / 25xx SPI Flash programozó + USB-TTL nem többfeszültséges univerzális programozó.

A 25xxx oldal:

• fix kb. 3,3 V tápot ad
• kb. 3,3 V-os logikai jelekkel dolgozik
• 1,8 V-ra nem kapcsolható át
• 2,5 V-ra sem kapcsolható át

A 24xxx oldal:

• fix kb. 5 V tápot ad
• külön feszültségválasztása nincs
• 3,3 V-only EEPROM-hoz közvetlenül nem megfelelő
• 1,8 V vagy 2,5 V-only memóriához külön illesztés kell

Az chipadatbázisban látható 1,8 / 2,5 / 3,3 / 5 V információt ne keverd össze a programozó hardverével. Az adatbázis megmondhatja, milyen feszültséget igényel a kiválasztott memória, de ettől a ZIF-foglalat vezetékezése fizikailag nem változik.

1,8 V-os BIOS Flash – külön adapter kell

Modern notebookoknál, alaplapoknál és beágyazott eszközöknél 1,8 V-os SPI Flash is előfordul. Ezt közvetlenül a 3,3 V-os 25xxx foglalatra tenni nem biztonságos. Külön 1,8 V-os adapter szükséges, amely a tápot és a kommunikációs jelszinteket is a Flash számára megfelelő tartományba illeszti. Az CH347T dokumentációja szintén ezt a munkamódot írja le: 1,8 V-os memória az 1,8 V-os adapterbe kerül, az adapter pedig a megfelelő programozófoglalatba.

A 24xx oldalnál külön figyelj az 5 V-ra

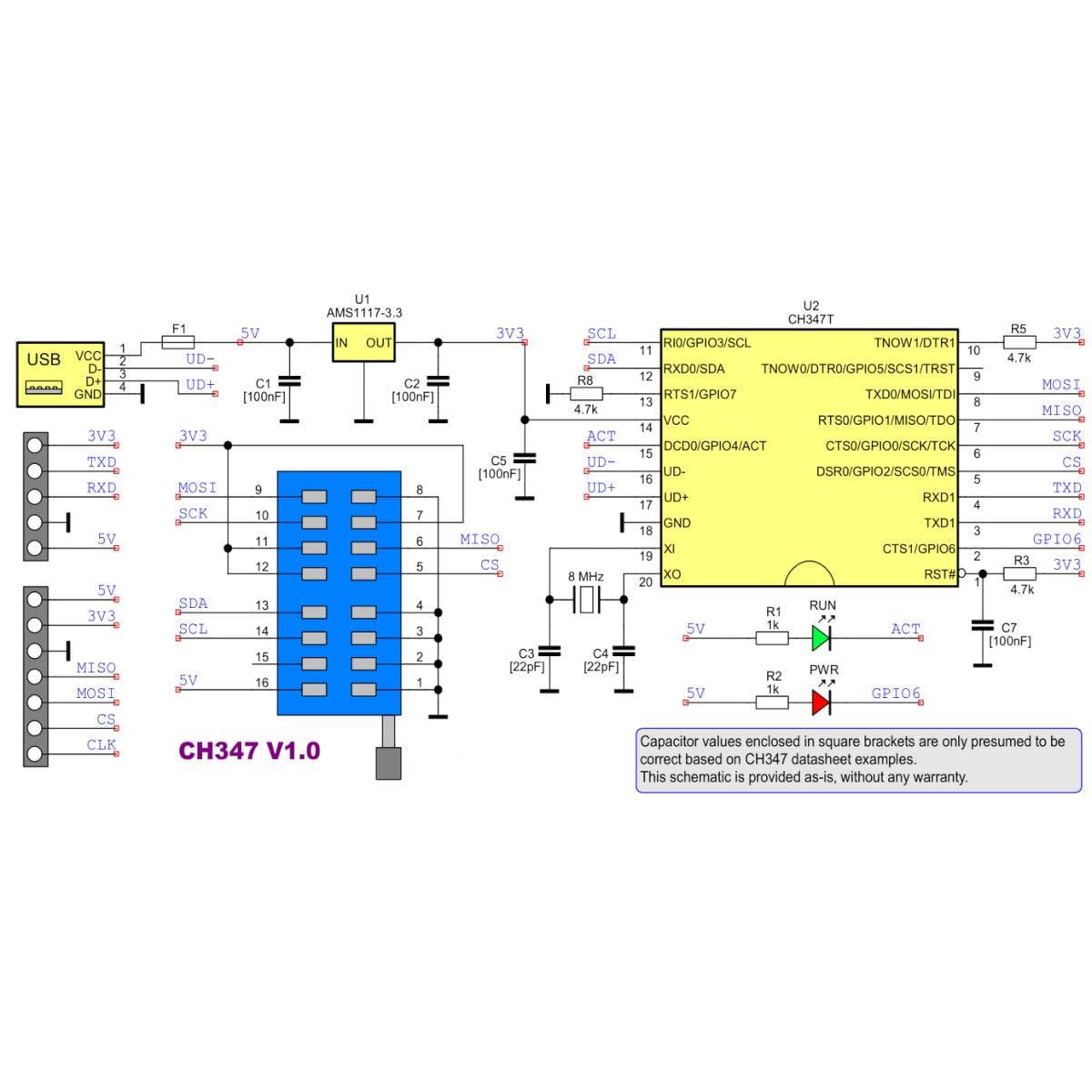

A 24xxx foglalatrész fix 5 V-os. Ez olyan EEPROM-nál használható közvetlenül, amelynek adatlapja ezt a tápfeszültséget megengedi. Egy 2,5-5,5 V vagy 4,5-5,5 V tartományú régebbi EEPROM jól illeszkedhet ehhez. Egy 1,8-3,6 V-os vagy kizárólag 3,3 V-os alkatrésznél viszont az 5 V túl magas. A V1.0 panel visszafejtése további sajátosságot is mutat: a 24xx oldal WP lába lebeg, és a 5 V-ról táplált EEPROM mellett a CH347T 3,3 V-os logikai HIGH szintje sem minden alkatrésznél ad biztos illesztést. Emiatt a 24xx rész problémás chipnél nem feltétlenül szoftverhibás – maga az elektromos kialakítás is lehet az ok. A chipekben az adatlap adja meg, hogy a WP láb hogyan viselkedik…

BIOS vagy SPI Flash mentése a gyakorlatban

Mielőtt bármit írnál, készíts mentést. Olvasd le a chip teljes típusszámát, nézd meg az adatlapban a tápfeszültségét, utána tedd a megfelelő foglalatrészre vagy adapterre.

SPI Flash esetén a program sok típusnál ki tudja olvasni a JEDEC azonosítót. Ez jó segítség, de a tokon lévő felirattal együtt kezeld. Egy automatikusan felismert, hasonló kapacitású típus még nem biztos, hogy minden törlési és programozási paraméterében megegyezik.

Készíts egy teljes Read műveletet, mentsd el a fájlt, majd olvasd ki újra. Ha a két állomány egyezik, jöhet az új tartalom. Ha eltérnek, még ne írj.

Beforrasztva vagy kiforrasztva?

SOIC-8 csipesszel kényelmesen rá lehet fogni a memóriára. Ettől még az alaplap többi része rajta marad ugyanazon a táp- és adatvonalon. Egy chipset, vezérlő, más memória vagy felhúzóellenállás megterhelheti a programozót. Ilyenkor előfordulhat, hogy a Flash egyszer felismerhető, máskor már nem, vagy két olvasás eltér. Ha a csipeszes kapcsolat nem ismételhető, a kiforrasztott chip önálló programozása tisztább megoldás. A célkészülék saját tápja programozás közben legyen kikapcsolva. A programozó és az alaplap tápegysége ne hajtsa egyszerre ugyanazt a memória-tápágat.

Sebesség – a 60 MHz nem kötelező célérték

A CH347T chip SPI oldalon legfeljebb 60 MHz-et tud. Az V1.0 programozónál alapból 30 MHz-es SPI NOR sebességet használ, a V1.1-nél 15 MHz-et. Ez már jól mutatja, hogy a legnagyobb chipsebesség és a célszerű programozási sebesség két külön dolog. SOIC-csipesszel és hosszabb vezetékekkel a lassabb órajel gyakran stabilabb. Ha a mentések különböznek vagy Verify hiba jelenik meg, a sebesség csökkentése értelmesebb első lépés, mint újra és újra ugyanazzal a gyors beállítással olvasni.

USB-TTL használat

A CH347T nagysebességű 24xx EEPROM / 25xx SPI Flash programozó + USB-TTL soros illesztőként is használható. Ez router, mikrokontroller vagy más beágyazott rendszer UART konzoljának olvasásánál jön jól. A CH347T chip nagysebességű UART-ra képes.

RS232 vonalat közvetlenül ne köss rá. A klasszikus RS232 pozitív és negatív feszültségszintekkel dolgozik, ehhez külön szintillesztő szükséges!

Milyen feladatokhoz használható?

• PC és notebook BIOS SPI Flash mentéséhez és visszaírásához.
• Router vagy hálózati berendezés firmware-memóriájának kezeléséhez.
• 24Cxx I2C EEPROM kiolvasásához, ha a memória elviseli a fix 5 V-os tápot.
• W25Q jellegű 3,3 V-os SPI Flash programozásához.
• Hibás firmware előtt az eredeti tartalom lementéséhez.
• Fejlesztőpanel soros Flash tartalmának ellenőrzéséhez.
• SOIC-8 csipesszel áramkörben lévő memória próbaolvasásához.
• Kiforrasztott memória stabil, önálló programozásához.
• USB-TTL soros konzolkapcsolathoz.

Kompatibilitás és beüzemelés

Vásárlás előtt ezt gondold végig

A CH347T nagysebességű 24xx EEPROM / 25xx SPI Flash programozó + USB-TTL erőssége a 3,3 V-os SPI Flash kezelés. BIOS-mentésnél és nagyobb 25xx memóriáknál a CH347T gyorsabb busza kényelmesebb lehet a régi CH341A kialakításnál.

A fix feszültség ugyanakkor valódi korlát. Ezen a panelen nincs univerzális VCC-választás.

Ha sok 1,8 V-os BIOS chip kerül az asztalra, az 1,8 V-os adapter a programozó mellé tartozó alapfelszerelés legyen!

Ha pedig főleg modern, alacsony feszültségű 24xx EEPROM-okkal dolgozol, a fix 5 V-os I2C foglalat miatt más, kapcsolható tápfeszültségű programozó kényelmesebb és biztonságosabb.

Mikor válassz más programozót?

• Ha 1,8 / 2,5 / 3,3 / 5 V között közvetlenül kapcsolható tápot szeretnél.
• Ha 3,3 V-only 24xx EEPROM-ot rendszeresen programoznál adapter nélkül.
• Ha eMMC, párhuzamos NAND vagy más, nem soros EEPROM/SPI Flash memória a cél.
• Ha beépített, biztosan kivezetett JTAG/SWD debuggerre van szükség.
• Ha automatikus tápfeszültség-felismerést vársz.
• Ha sokféle tokozáshoz komplett univerzális adapterrendszer szükséges.

Műhelytitok

A CH347T programozónál a feszültséget még azelőtt döntsd el fejben, hogy bedugod az USB-t.

Ha a chip 25Qxx és az adatlap 2,7-3,6 V körüli tápot enged, a 3,3 V-os SPI oldal illeszkedik hozzá. Ha ugyanazon tok feliratából kiderül, hogy 1,8 V-os változat, már kerül is közé az 1,8 V-os adapter.

24Cxx memória esetén fordítva gondolkodj: előbb azt nézd meg, hogy elviseli-e az 5 V-os tápot. Ha az adatlap felső határa 3,6 V, ne a programozószoftverben keress feszültségbeállítást – ezen a hardveren nincs ilyen.

Műszaki jellemzők

Eddig kapott kérdések

Át lehet állítani a CH347T nagysebességű 24xx EEPROM / 25xx SPI Flash programozó + USB-TTL tápfeszültségét?

Nem. Ennél a kivitelnél nincs tápfeszültség-választó jumper, kapcsoló vagy szoftveres VCC-átkapcsolás. A 25xxx oldal kb. 3,3 V, a 24xxx oldal kb. 5 V.

Mi történik 1,8 V-os BIOS chipnél?

Külön 1,8 V-os táp- és jelszintillesztő adapter szükséges. A chip közvetlenül nem tehető a 3,3 V-os SPI foglalatra.

Használható 3,3 V-os 24Cxx EEPROM-mal?

Csak akkor, ha a konkrét EEPROM adatlapja 5 V-os tápot is megenged. Kizárólag 3,3 V-os alkatrészt a fix 5 V-os 24xxx foglalatra nem szabad közvetlenül tenni.

Akkor mire való az 1,8 / 2,5 / 3,3 / 5 V beállítása?

A chipadatbázisban tárolt feszültség-paraméter. A közönséges CH347T V1.0/V1.1 programozó ZIF-tápját fizikailag nem kapcsolja át.

Kell kiforrasztani a BIOS Flash-t?

Nem minden esetben. SOIC-8 csipesszel áramkörben is olvasható lehet, de ha két mentés eltér vagy a chip felismerése bizonytalan, a kiforrasztott programozás stabilabb.

Milyen gyorsan programoz SPI Flash-t?

A CH347T chip legfeljebb 60 MHz-es SPI-t tud. Az V1.0-nál 30 MHz, V1.1-nél 15 MHz alap SPI NOR sebességet használ, és problémás kapcsolatnál ennél lassabb órajel is célszerű lehet.

Dokumentáció

• Szoftverek és leírások (Windows támogatás)
• CH3xx driver
• Használati leírás (angol) [Instructables]
• IMSProg – CH347T V1.0/V1.1 támogatás és 1,8 V adapter GitHub
• CH347 Application Development Manual WCH / Waveshare
• CH347T és CH347F műszaki összehasonlítás WCH

Csomag

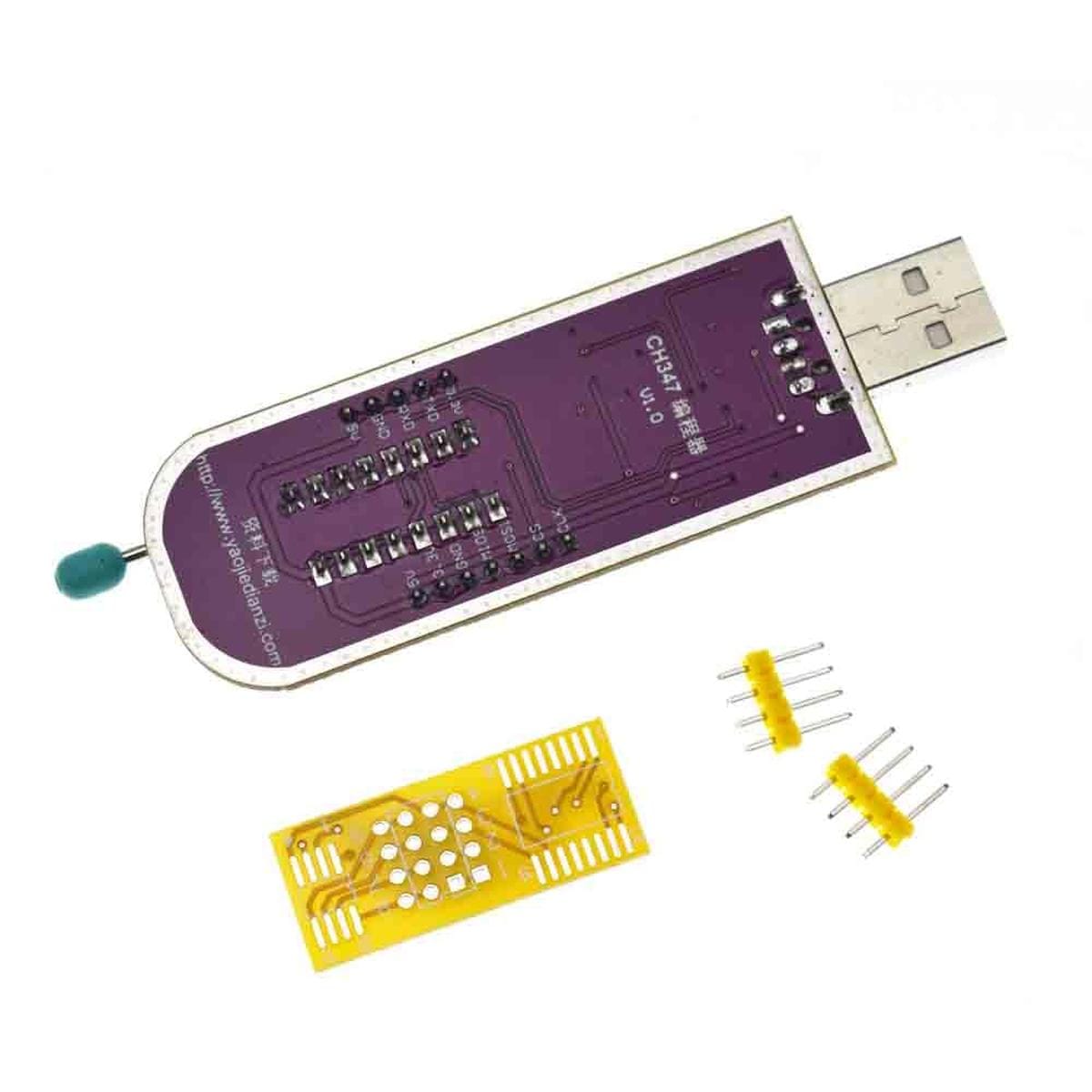

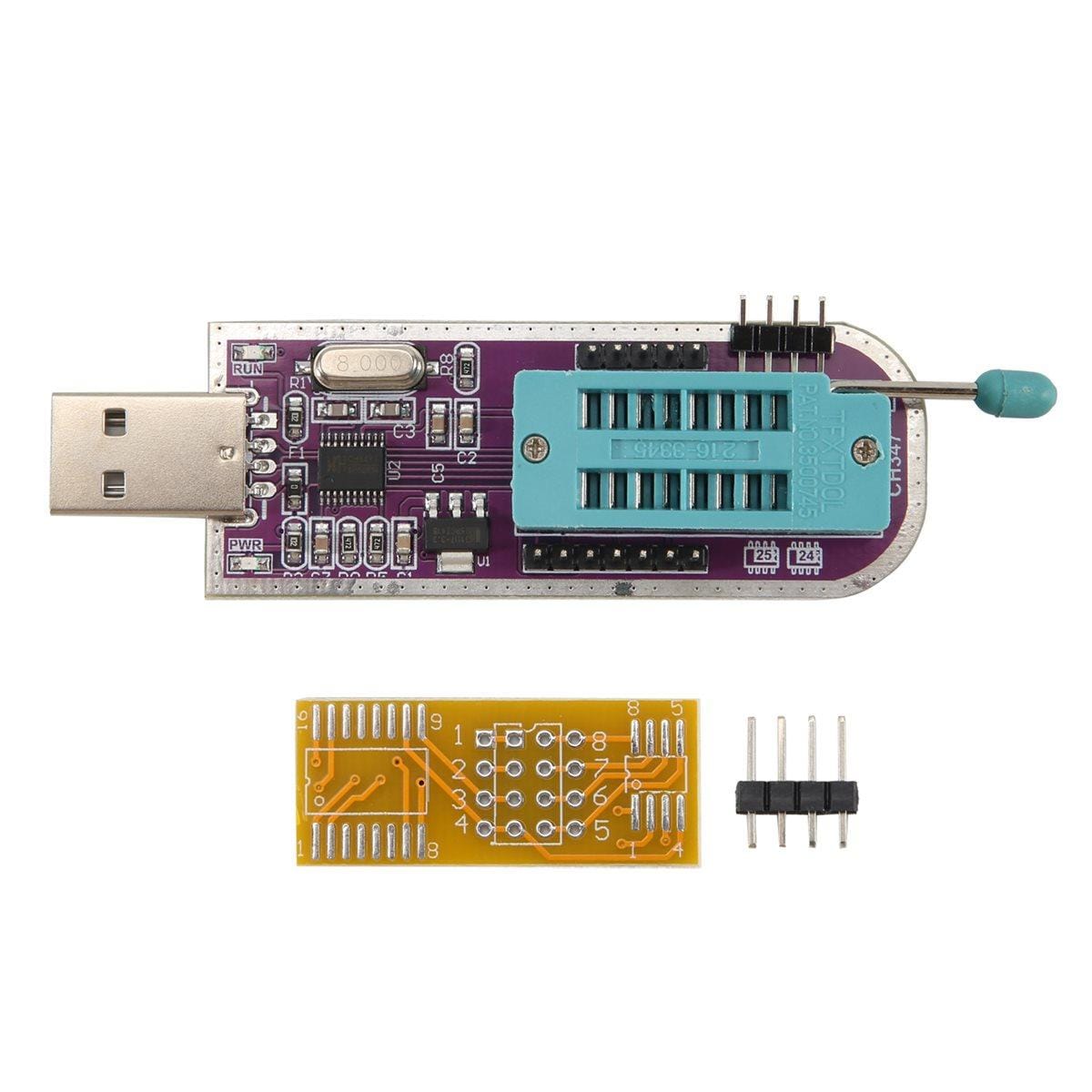

• 1x CH347T nagysebességű 24xx EEPROM / 25xx SPI Flash programozó + USB-TTL
• 1x NYÁK adapterlap
