SMA (anya) – uFl kábel

(1 vásárlói értékelés)

450Ft (354Ft+ÁFA)

133 készleten

Hozzáadás a kívánságlistához
Cikkszám: T31939 Kategória:
Cikkszám: T31939

Leírás

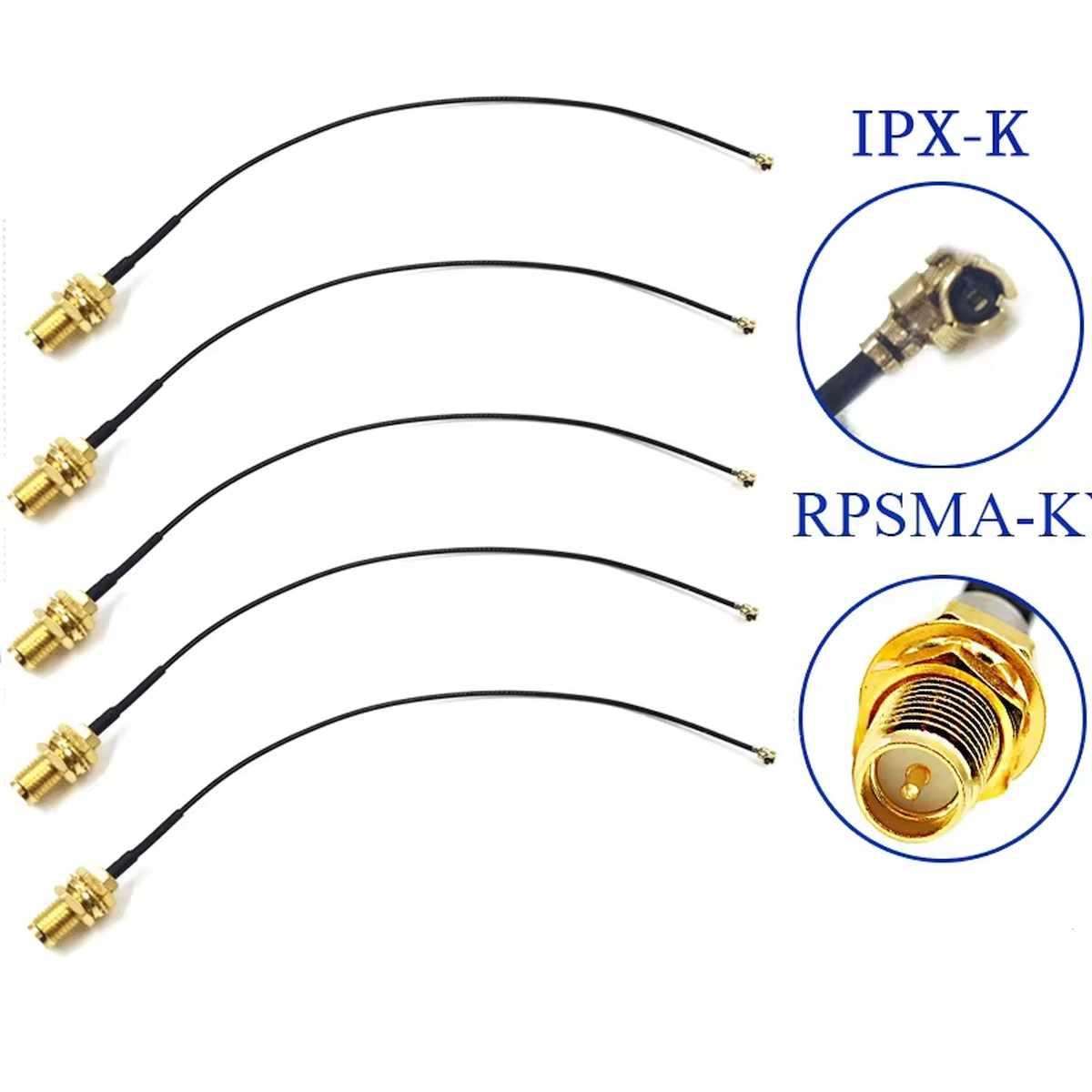

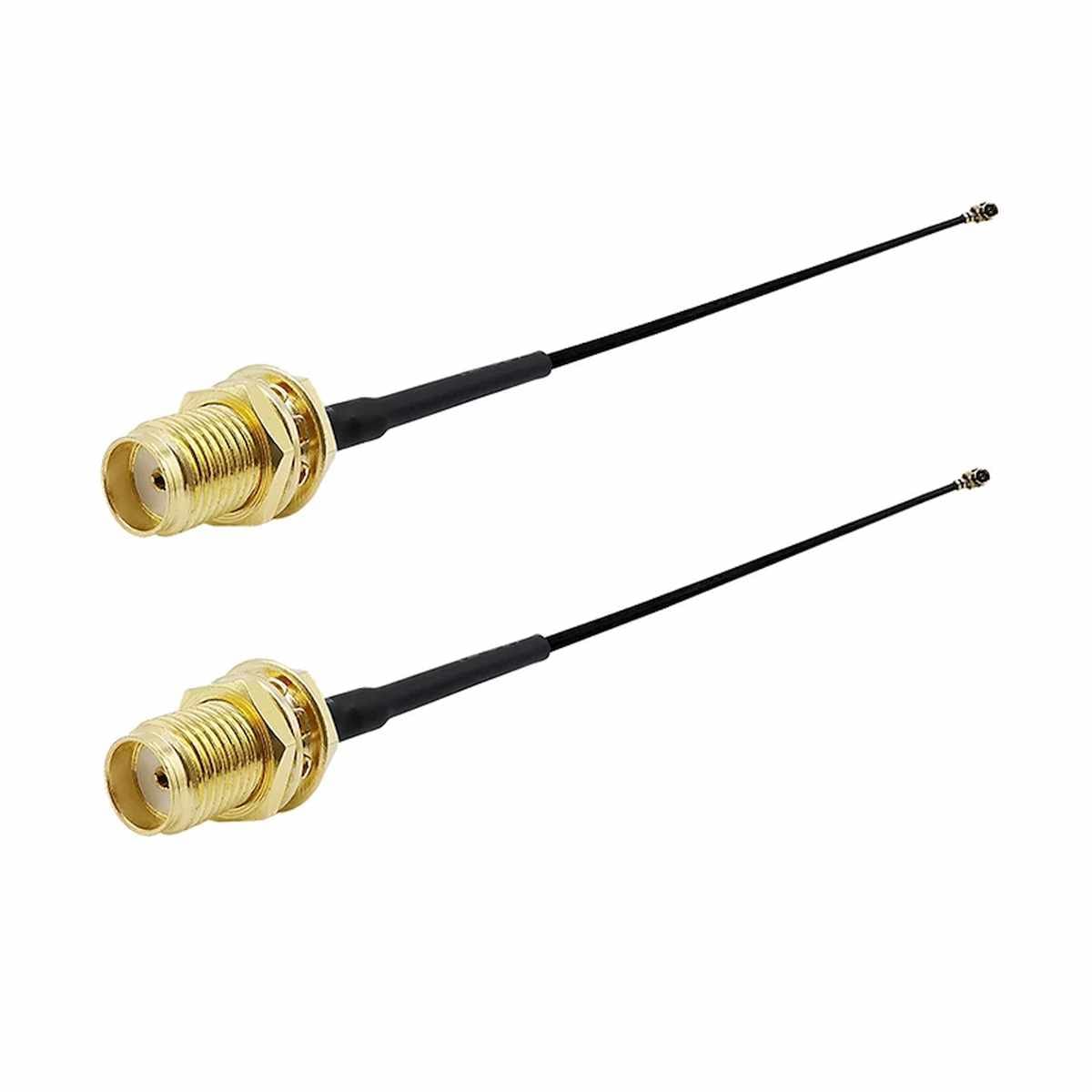

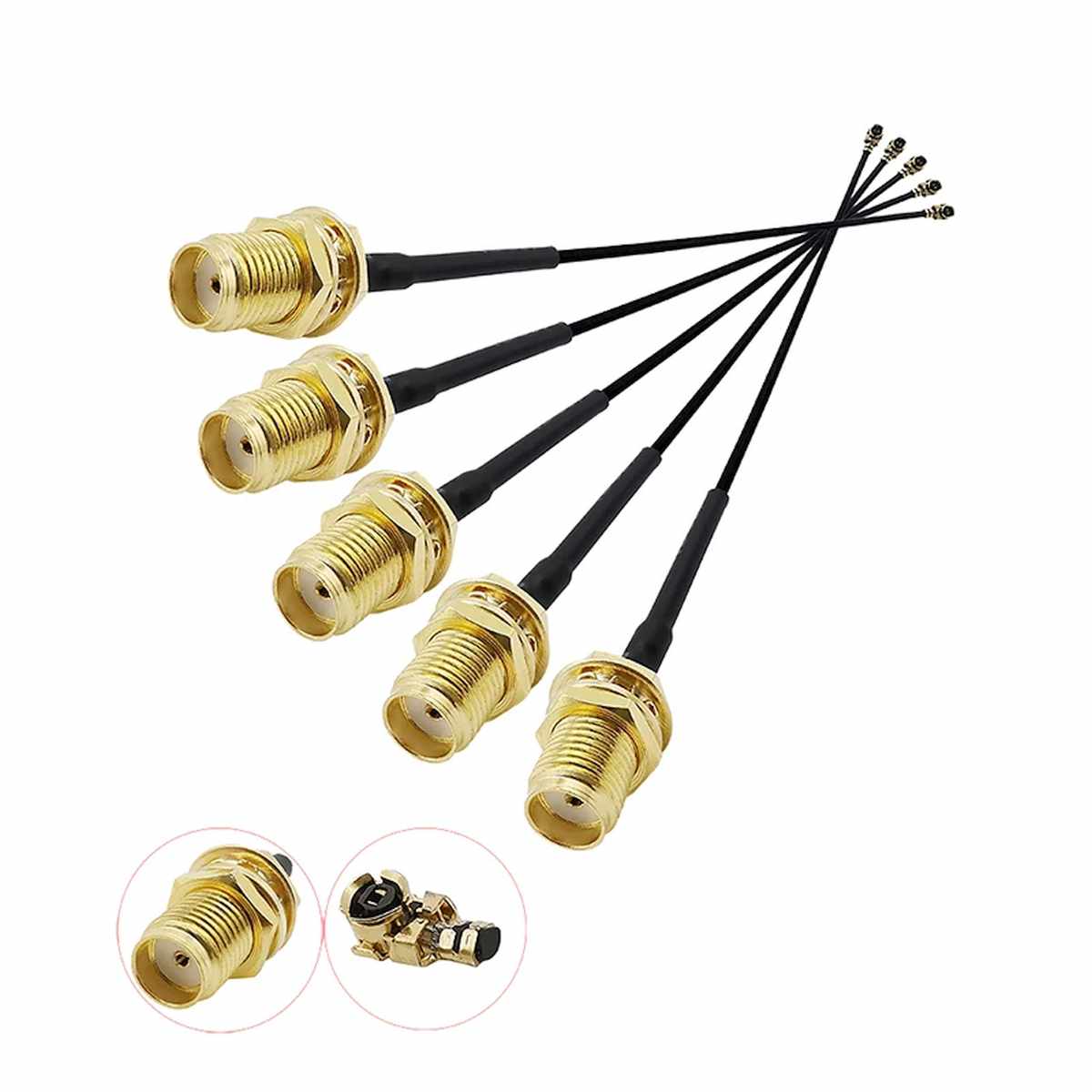

A SMA (anya) – UFL kábel egy kis veszteségű RF-átalakító kábel, amely az u.FL/IPX mikrocsatlakozót köti össze SMA anya csatlakozóval. A kábel frekvencia- és jelátviteli igények szerint kialakított, így alkalmas vezeték nélküli kommunikációs modulok antennajelének továbbítására.

Felépítés

A kábel egy koaxiális RF vezetékből és két különböző típusú csatlakozóból áll:

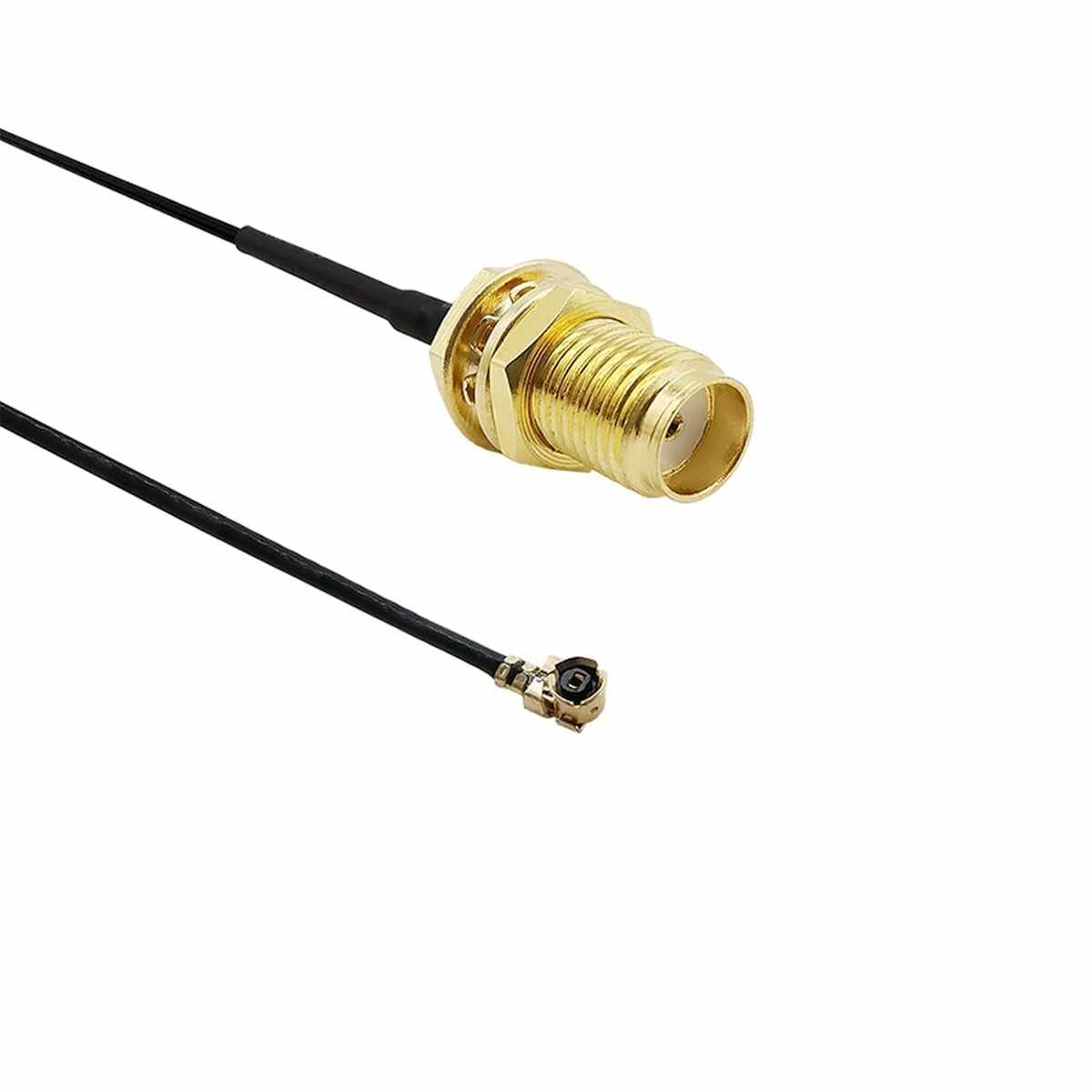

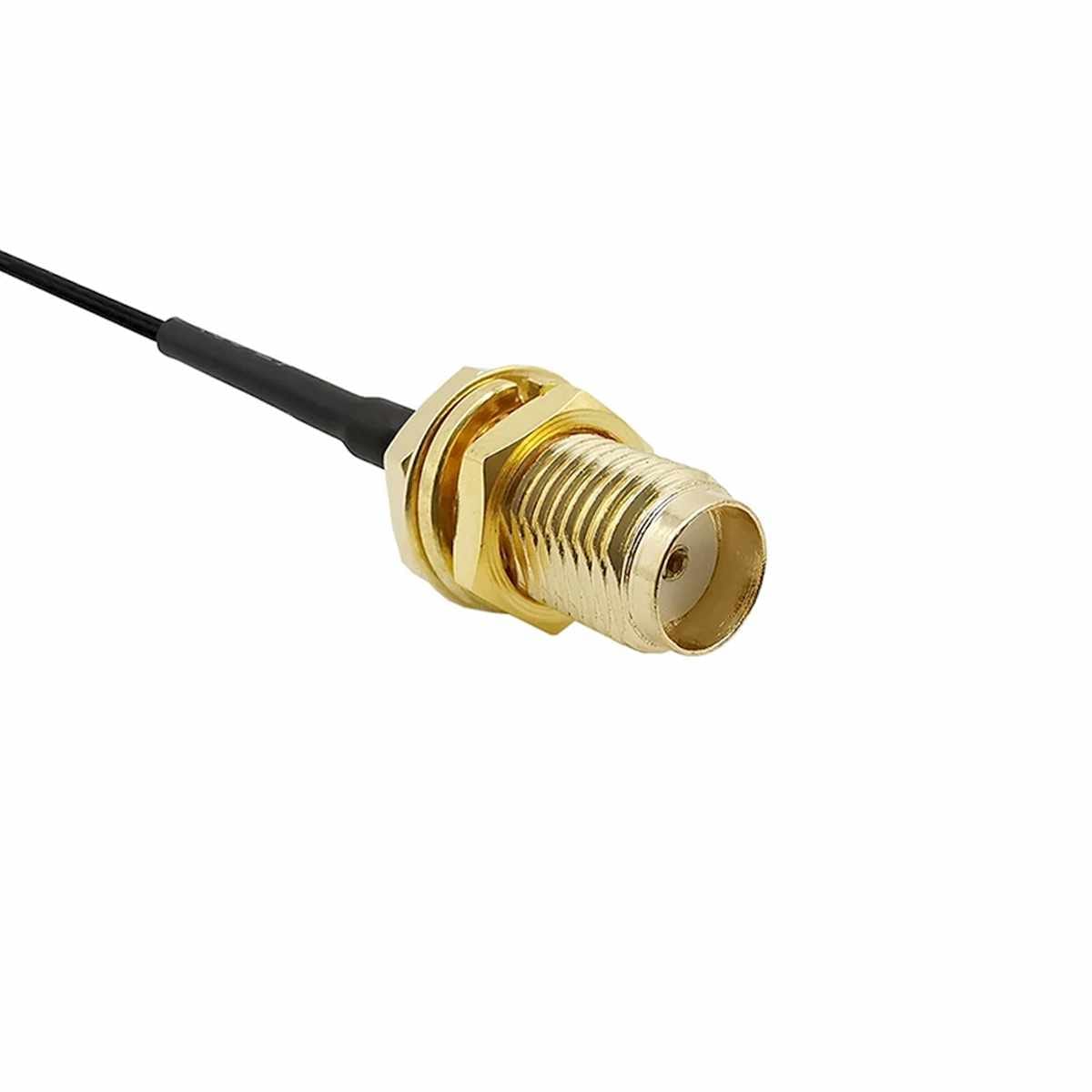

  • SMA (anya) oldal: szabványos rádiófrekvenciás csatlakozó nagyobb külső eszközök, antennák vagy elosztók csatlakoztatásához.

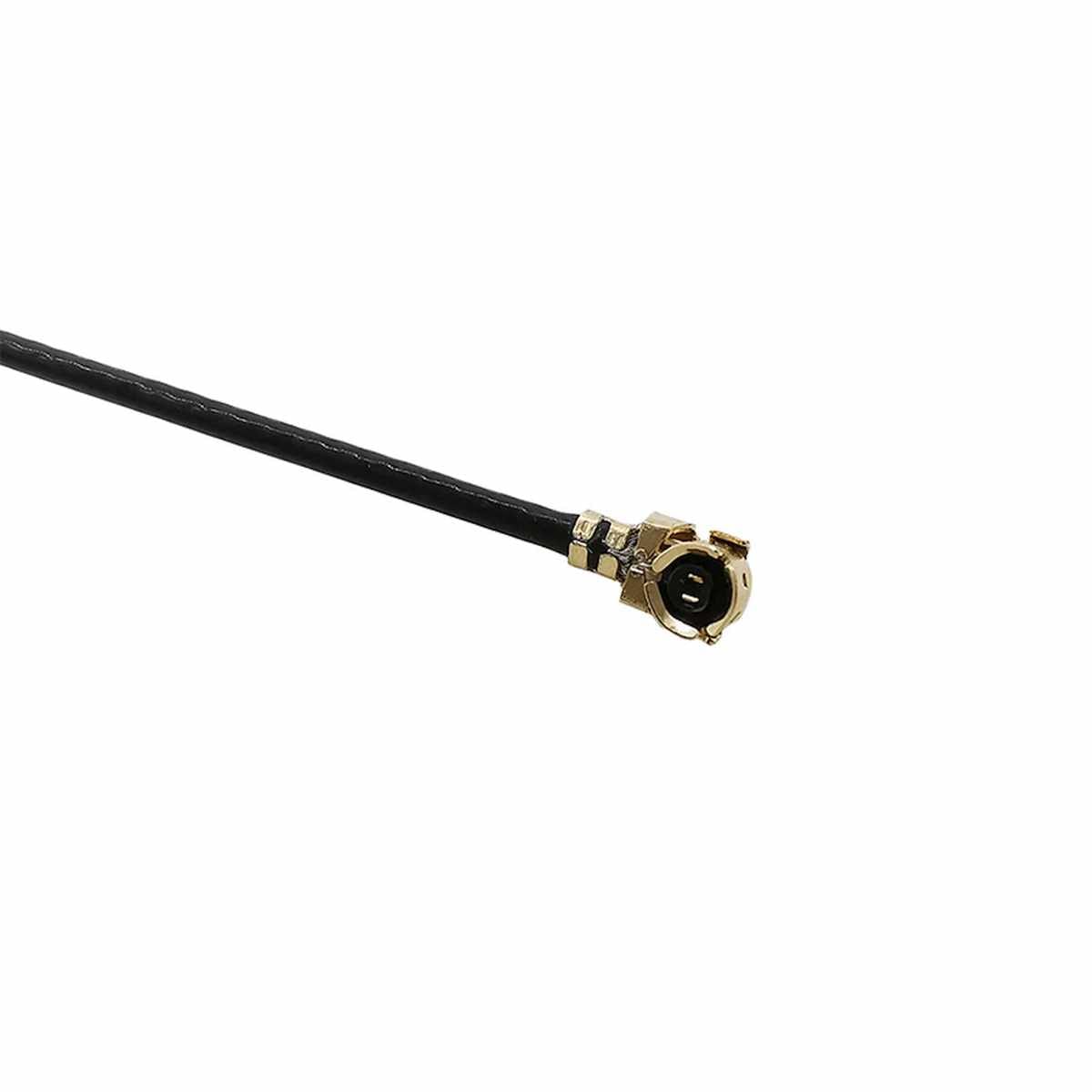

  • U.FL (mikro-RF csatlakozó) oldal: kis méretű RF csatlakozó, amely közvetlenül vezeték nélküli modulok antennabemenetéhez illeszthető. (pcsmart.hu)

A koaxiális kialakítás az elektromágneses mezőt úgy vezeti, hogy 50 Ω impedanciát tart fenn, minimalizálva a jelvisszaverődést és a jelveszteséget a nagy frekvenciás tartományokban.

Az RF1.13 típusú kábel az ipari szabványos egyensúlyt biztosít a rugalmasság, csillapítás és mechanikai stabilitás között a 0 … 6 GHz frekvenciatartományban, így alkalmas RF és WLAN jelátvitelhez.

Alkalmazási területek

A SMA – UFL kábel jellemző felhasználási környezetei:

  • Wi-Fi és vezeték nélküli kommunikációs modulok antennajelének külső antennához való csatlakoztatása.
  • GSM/LTE modulok RF kimenetének átalakítása külső antennacsatlakozó számára.
  • RF tesztelés és fejlesztés prototípusoknál, ahol mikroméretű és szabványos csatlakozók összekötése szükséges.
  • IoT eszközök beépített antennáinak külső antenna kiegészítéséhez.
  • Routerek, gateway-ek és vezeték nélküli hálózati eszközök RF jelátvitelének biztosítása.

Szerelhetőség

A kábel 50 Ω impedanciával rendelkezik, ami az RF és vezeték nélküli alkalmazások elterjedt szabványa. A U.FL csatlakozó kis mérete miatt közvetlenül vezeték nélküli modulok antennabemenetéhez csatlakoztatható, míg a SMA anya csatlakozó külső antennákhoz vagy RF kiegészítőkhöz illeszthető.

A kábel alkalmas szabványos RF1.13 mikrokoaxiális vezetékek használatára, ami minimális jelcsillapítással biztosítja az átvitelt akár 6 GHz-ig.

Jellemzők

  • Frekvencia-tartomány: 0 … 6 GHz
  • V.S.W.R (visszaverődési arány): ≤ 1,5
  • Impedancia: 50 Ω
  • Kábel típus: RF1.13
  • Anyag: réz (vezető)
  • Csatlakozás: SMA (anya),
  • Csatlakozás: egyenes, átmenő,
  • Kontakt: aranyozott,
  • Impedancia : 50 Ohm,
  • Átmeneti ellenállás : max. 2 mOhm
  • Szigetelés : min. 5 GOhm,
  • Szigetelő : teflon,
  • Kábelhossz: ~15cm,
  • Csatlakozás: uFl (anya) / IPX 1.13mm / IPX IPEX-1 U.FL / Pigtail Connector
  • Csatlakozás: 90 °,
  • Kontakt: aranyozott,
  • Működési hőfoktartomány: -20 ~ +75 °C.

Csomag

  • 1x SMA(anya) – uFl szerelt kábel,

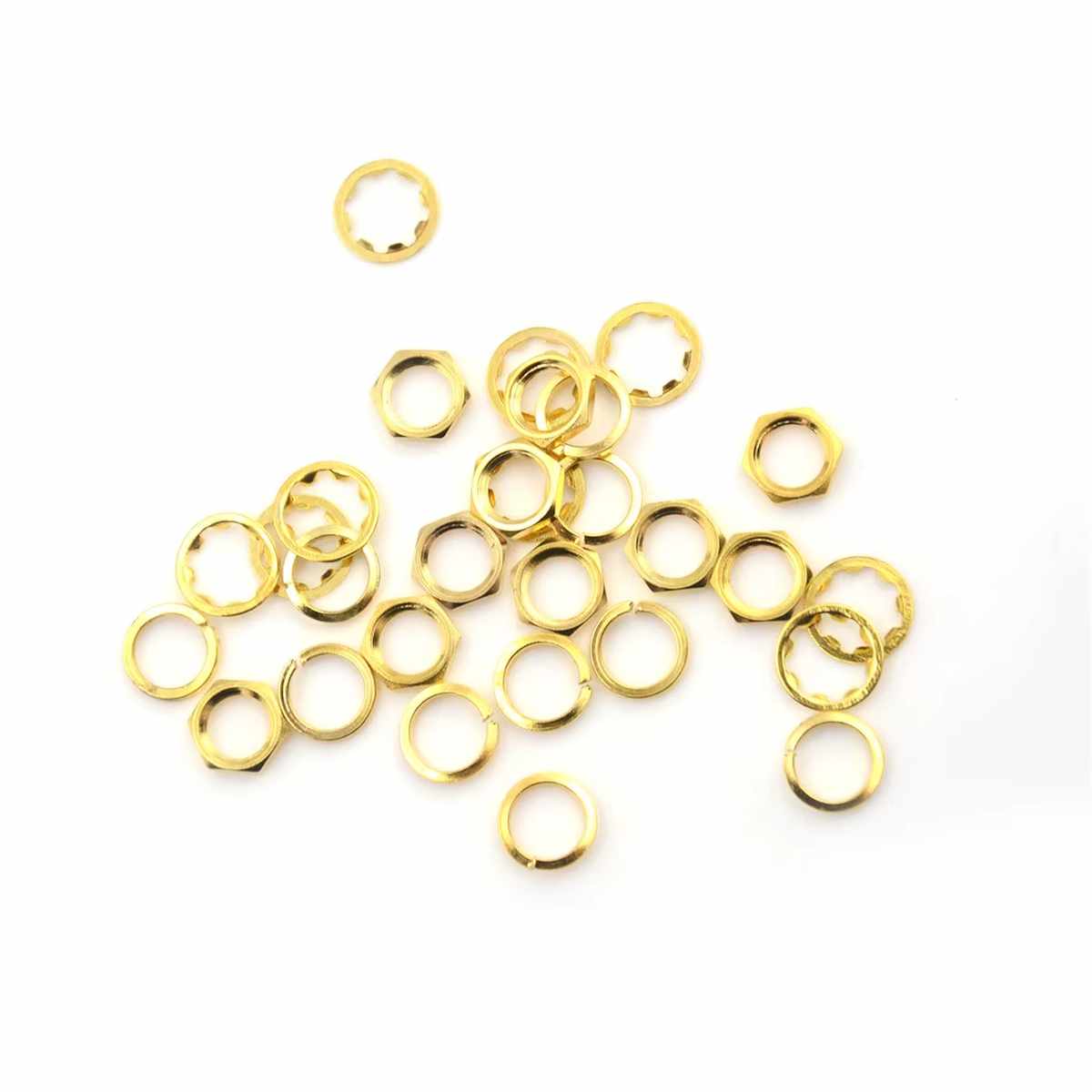

  • 1x körmös alátét,
  • 1x rögzítőanya,

További információk

Tömeg0,01 kg
Méretek6 × 1 × 1 cm
CikkszámT31939


Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

SMA (anya) – uFl kábel termékről 1 értékelés

  1. András –

    Eredetileg AX200-as WiFi – modulhoz kértem, de nem lett jó hozzá, túl nagy.
    Nem találtam sehol pontosan milyen típus kell hozzá, úgy tűnik hadititok 🙁
    Máshova viszont jó lett

    Admin: A “form 2” kiialakítású Intel® vezeték nélküli adapterek a szabványos 2×2 mm-es RF mikrokoaxiális aljzatot (csatlakozót) használják, amelynek külső átmérője 1,5 mm, a PCI-E* M szabványban meghatározottak szerint. Ez nem egyezik meg a uFl csatlakozóval.

Mondd el a véleményed

Az e-mail címet nem tesszük közzé. A kötelező mezőket * karakterrel jelöltük

Gyakran ismételt kérdések

Kérdés: Mire való az SMA anya – U.FL kábel, és mikor érdemes használni?
Válasz: Az SMA anya – U.FL kábel egy RF (rádiófrekvenciás) összekötőkábel, amely lehetővé teszi, hogy U.FL (IPEX) csatlakozós eszközöket – például ESP32, GSM vagy LoRa modulokat – külső SMA csatlakozós antennához kapcsoljunk. Akkor érdemes használni, ha a modul beépített antennája nem elég erős, vagy jobb vételi/térfedési tulajdonságokat szeretnél elérni külső antennával.

Kérdés: Milyen eszközökkel kompatibilis ez az átalakító kábel?
Válasz: A kábel kompatibilis minden olyan eszközzel, amely U.FL/IPEX csatlakozót használ – ilyenek például az ESP32, ESP8266, GSM modulok (SIM800, SIM900), LoRa modulok (RFM95, E32), GPS vevők vagy WiFi/Bluetooth eszközök. Az SMA anya végződés szabványos SMA antennával csatlakoztatható.

Kérdés: Mi az a VSWR és mit jelent, hogy ≤1.5 ennél a kábeltípusnál?
Válasz: A VSWR (Voltage Standing Wave Ratio) az antennaillesztés minőségét jellemzi. A ≤1.5 érték azt jelzi, hogy a jelvisszaverődés minimális, így a kábel jó hatásfokkal továbbítja a rádiófrekvenciás jelet. Ez különösen fontos WiFi, GSM és LoRa rendszerek esetén, ahol a veszteségmentes jelátvitel kiemelten fontos.

Kérdés: Mik a mechanikai jellemzői a kábelnek?
Válasz: A kábel alapértelmezés szerint RF1.13 típusú vékony, hajlékony koaxiális kábelből készül, amely alkalmas szűk helyekre történő telepítésre, például zárt dobozban, panelen belül. A külső burkolat hajlékony, a belső vezető anyaga réz, ami biztosítja a stabil és megbízható jelátvitelt.

Kérdés: Mekkora frekvenciatartományban használható ez a kábel?
Válasz: A kábel széles frekvenciatartományban működik, 0–6 GHz között. Ez lefedi a WiFi (2.4 GHz és 5 GHz), GSM (850/900/1800/1900 MHz), LTE, GPS és LoRa (433 MHz, 868 MHz, 915 MHz) rendszerek működési sávjait, így univerzálisan alkalmazható számos vezeték nélküli kommunikációs projektben.

Kérdés: Hogyan történik az U.FL csatlakozó rögzítése az eszközhöz?
Válasz: Az U.FL csatlakozó mikroméretű, pattintós csatlakozással kapcsolódik a modul antennabemenetére. Telepítéskor ügyelni kell arra, hogy pontosan illeszkedjen, és ne sérüljön a foglalat. A kábelt érdemes csak egyszer csatlakoztatni, mert többszöri le- és felhelyezés esetén az U.FL csatlakozó laza lehet.

Kérdés: Használható-e a kábel drónban vagy mobil eszközökben?
Válasz: Igen, az RF1.13 kábel kis tömege és hajlékonysága miatt kifejezetten jól használható drónokban, robotikai eszközökben vagy mobil fejlesztésekben. A vékony kialakítás lehetővé teszi a könnyű kábelvezetést, míg az SMA csatlakozó stabil, külső antennacsatlakozást biztosít.

Kérdés: Mire kell figyelni a kábel telepítésekor RF szempontból?
Válasz: A megfelelő RF teljesítmény érdekében kerülni kell a kábel éles törését, megtörését vagy fémhez való szoros érintkezését. Fontos az impedanciaillesztés: mind az SMA, mind az U.FL végződés 50 ohmos, így a kábel veszteségmentesen továbbítja a jelet, ha az antenna és az RF modul is azonos impedancián működik.
