Vonalkövető digit-szenzor (1 csatorna, DIGIT)

Leírás

A Vonalkövető digit-szenzor (1 csatorna, DIGIT) egyszerű robotikai feladatokhoz való infravörös visszaverődéses érzékelőpanel. Akkor hasznos, amikor a vezérlőnek nem a fényerő pontos értékére van szüksége, hanem arra, hogy a szenzor alatt világos vagy sötét felület van-e. Tipikus terepe a fekete vonalat követő robot, a pályaszél felismerése, vagy egy egyszerű optikai határjelzés.

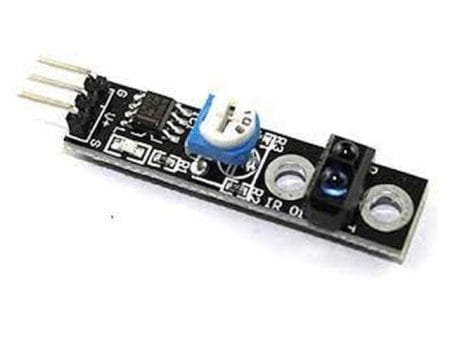

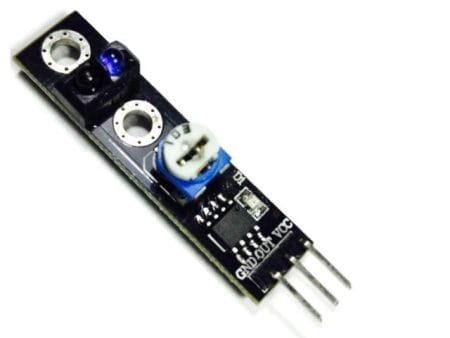

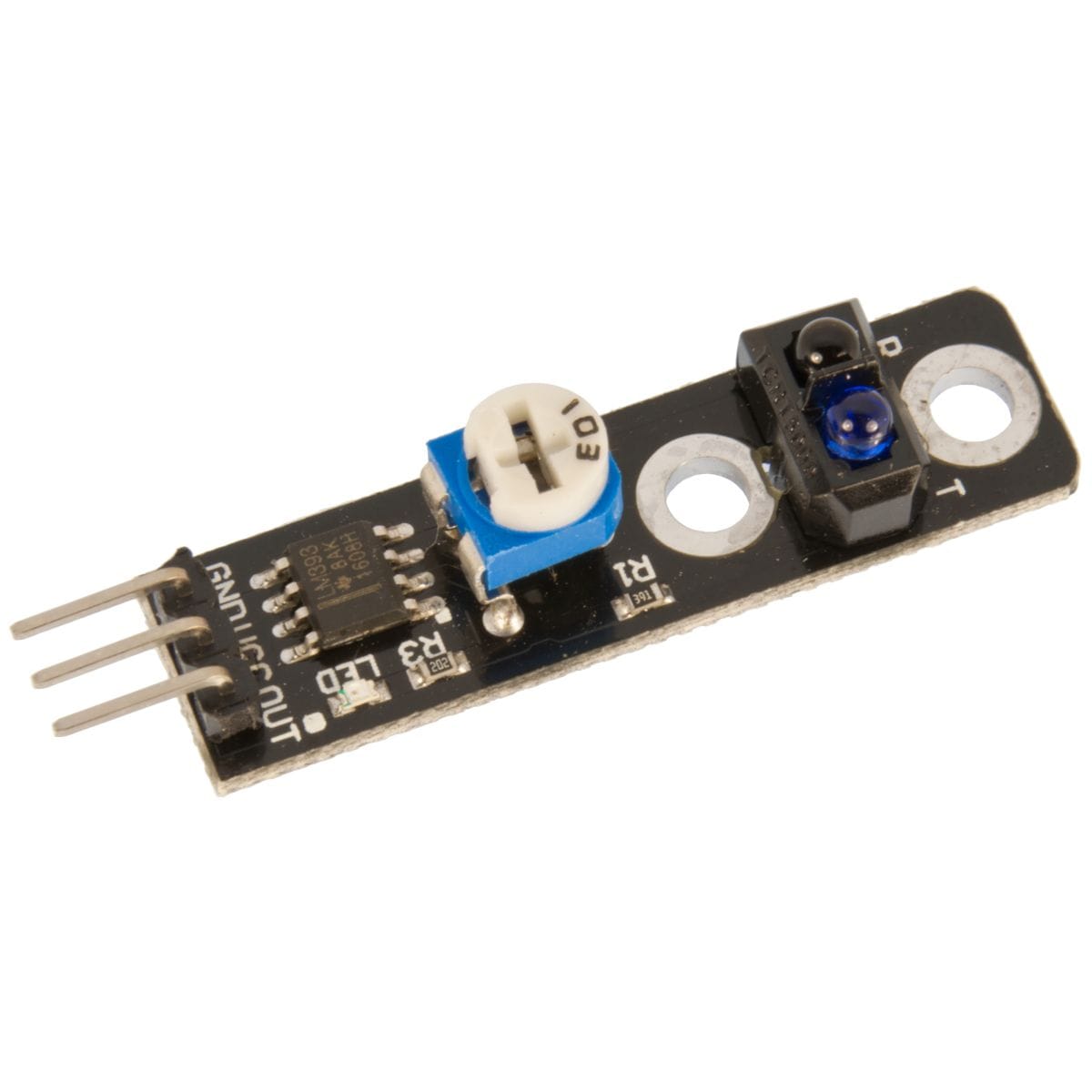

A Vonalkövető digit-szenzor (1 csatorna, DIGIT) TCRT5000 típusú érzékelőt és LM393 jelformálót használ. A kimenet digitális, ezért Arduino, AVR, ESP32, Raspberry Pi Pico, STM32 vagy más mikrokontroller digitális bemenetére köthető, ha a vezérlő bemeneti jelszintje illeszkedik a választott tápfeszültséghez. A 3 tűs csatlakozás miatt a bekötés gyorsan áttekinthető: GND, tápfeszültség és digitális jel.

A döntésnél az első korlát az, hogy ez egy 1 csatornás érzékelő. Egyetlen ponton látja a felületet, ezért egyszerű vonalérzékeléshez, határfigyeléshez vagy kétállapotú jelzéshez jó. Ha a robotnak a vonal pozícióját is követnie kell balra-jobbra korrigálva, akkor több érzékelőponttal dolgozó 4, 5 vagy többcsatornás modult érdemes választani.

Helye a robotikai rendszerben

A Vonalkövető digit-szenzor (1 csatorna, DIGIT) a robot aljára vagy a vizsgált felület fölé kerül. Az infravörös adó fényt bocsát a felületre, a vevő pedig a visszaverődő fény alapján érzékel. Világos felületnél több fény tér vissza, sötét vagy fekete felületnél kevesebb. A jelformáló ezt a különbséget digitális kimenetté alakítja.

Ez a panel akkor illik a rendszerbe, ha a vezérlőprogramban elég egy LOW vagy HIGH állapotot kezelni. Oktatási robotnál, egyszerű pályakövető autónál, optikai véghelyzet-jelzésnél és fekete-fehér jelölés felismerésénél ez gyakran tisztább megoldás, mint analóg értékek szűrése.

Azaz a Vonalkövető digit-szenzor (1 csatorna, DIGIT) egy TCRT5000 alapú, LM393 jelformálós, 3 tűs digitális infravörös szenzor fekete-fehér felületek, vonalak és optikai határok felismerésére.

Működés és beépítés

A panelt úgy kell rögzíteni, hogy az érzékelő a vizsgált felületre nézzen. A megadott jellemző érzékelési távolság 10 mm, a megadott felső határ 25 mm. A gyakorlatban a rövidebb távolság stabilabb jelet ad, mert kisebb lesz a környezeti fény, a felületi szórás és a mechanikai billegés hatása.

A 3 tűs csatlakozás kiosztása:

• 1 – GND
• 2 – Vcc
• 3 – digitális kimenet

A kimeneti jelet célszerű először tesztprogrammal vagy soros monitoros kiírással ellenőrizni. Nem érdemes az első próbán rögtön motorvezérlést indítani, mert a fekete és fehér felülethez tartozó logikai állapot, a szenzor magassága és a pálya anyaga együtt határozza meg a működést.

Felhasználási példák

• Egyszerű, egyvonalas robotautó fekete pályacsík követéséhez.
• Pályaszél vagy tiltott zóna felismeréséhez világos-sötét határral.
• Oktatási Arduino robot első vonalkövető feladatához.
• Optikai jelölés érzékeléséhez futószalag-szerű modellben.
• Kerék vagy tárcsa világos-sötét mintájának egyszerű impulzusos figyeléséhez.
• Mini sumo vagy akadálykerülő robot pályaelhagyásának jelzéséhez.
• Mikrokontrolleres bemeneti gyakorlatokhoz, ahol digitális szenzorállapotot kell olvasni.

Kompatibilitás és első próba

A Vonalkövető digit-szenzor (1 csatorna, DIGIT) 3,3-12 V DC tápfeszültséggel szerepel, a kimenete TTL/LVTTL jelként használható. Arduino UNO, Nano, Mega, ESP32, Raspberry Pi Pico, STM32 és micro:bit környezetben is beilleszthető, de a bemeneti feszültségtűrést mindig a konkrét vezérlőpanel oldaláról kell nézni.

3,3 V-os vezérlőnél biztonságosabb a szenzort is 3,3 V-ról próbálni, ha a rendszer így stabilan érzékel. 5 V-os Arduino panelnél a 5 V-os tápellátás és a digitális bemenet kezelése általában kézenfekvőbb. 12 V-os táp esetén a kimeneti jelszint illesztése és a vezérlő bemeneti védelme külön ellenőrzést kér.

Döntés előtt ellenőrizendő adatok

• Elég-e egyetlen érzékelési pont, vagy a robotnak több szenzor alapján kell kormányoznia.
• Digitális 0/1 jel kell-e, vagy szükség van analóg visszavertfény-értékre.
• A vezérlőpanel 3,3 V-os vagy 5 V-os logikai bemenetet használ.
• A szenzor mechanikailag tartható-e 10 mm körüli távolságban.
• A pálya anyaga matt és kontrasztos-e, vagy fényes, átlátszó, színes, mintás felületet kell figyelni.
• A kábel és a csatlakozó helye nem fog-e beleérni a robot futóművébe.
• A komparátor beállítási módja ennél a konkrét panelnél: !!!

Használati korlátok és mikor ne ezt válaszd

• Ne ezt válaszd, ha a robotnak pontosan tudnia kell, hogy a vonal balra vagy jobbra tér el. Ehhez többcsatornás vonalkövető modul kell.
• Ne ezt válaszd, ha a programban analóg fényerőértékből akarsz saját küszöböt számolni. Ehhez analóg kimenetes változatot keress.
• Ne ezt válaszd, ha a felület nagyon fényes, tükröződő vagy erősen mintás, mert a visszaverődés nem csak a fekete-fehér különbségtől függ.
• Ne ezt válaszd kültéri, változó napfényes környezetbe külön teszt nélkül, mert a környezeti infravörös fény befolyásolhatja az érzékelést.
• Ne ezt válaszd ipari biztonsági érzékelőnek. Ez oktatási, robotikai és kísérleti modul, nem gépbiztonsági komponens.
• Ne ezt válaszd, ha a szenzor és a felület távolsága nem tartható rövid és állandó értéken.

Műhelymegfigyelés

A vonalkövető robot hibáinak nagy része nem a programban kezdődik, hanem a mechanikánál. Ha a panel túl magasan van, ferdén néz a pályára, vagy a robot eleje gyorsításkor lebillen, akkor a kimenet látszólag véletlenszerűen vált. A legelső próba legyen lassú, motor nélkül végzett kézi mozgatás: a szenzort húzd át fekete és fehér felület felett, és csak akkor érdemes motorvezérlést írni, ha a digitális állapot ismételhetően vált.

Műszaki jellemzők

Csatlakozó

• 1 – GND,
• 2 – Vcc,
• 3 – Digitális kimenet.

Csomag

• 1 db Vonalkövető digit-szenzor (1 csatorna, DIGIT) szenzorpanel
