Leírás

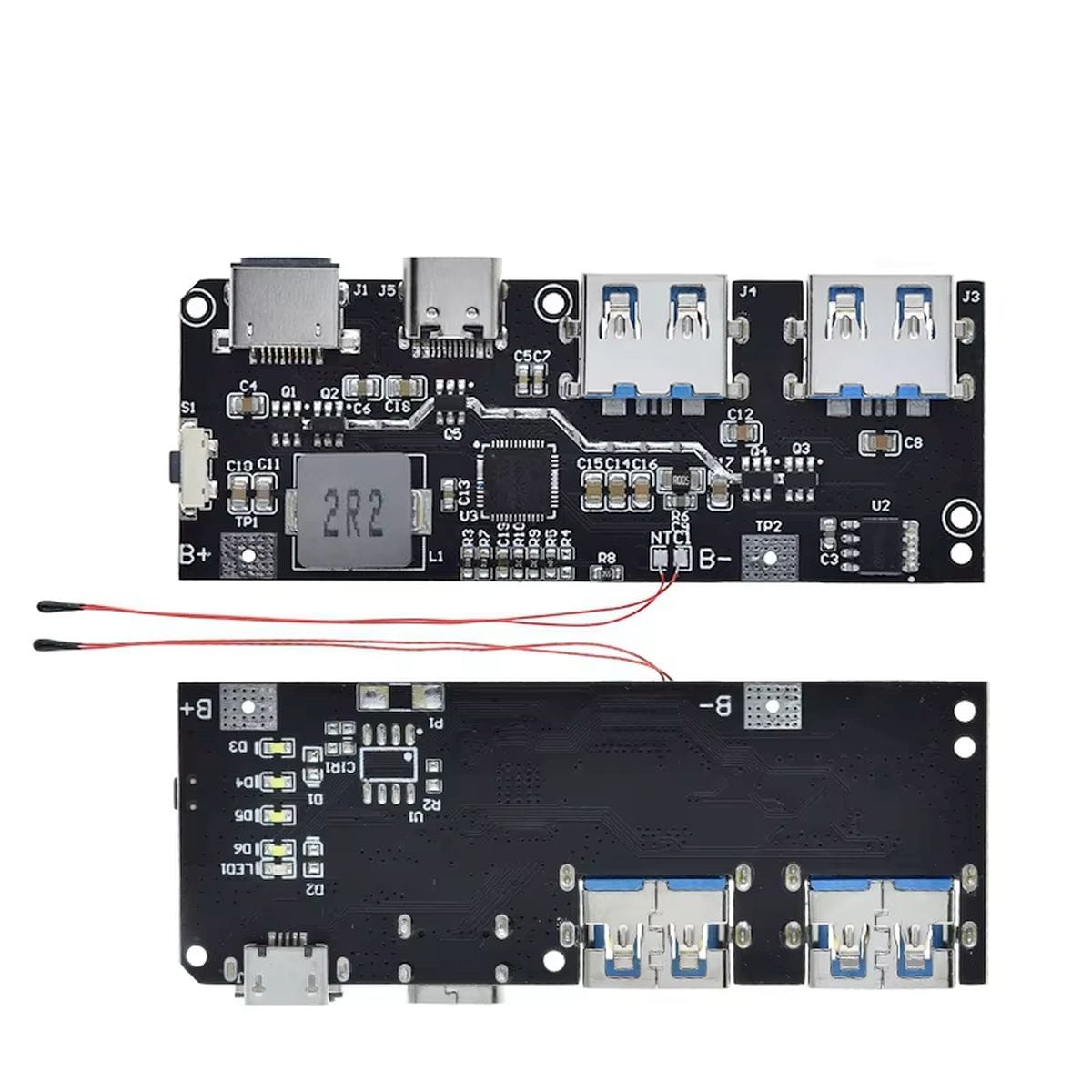

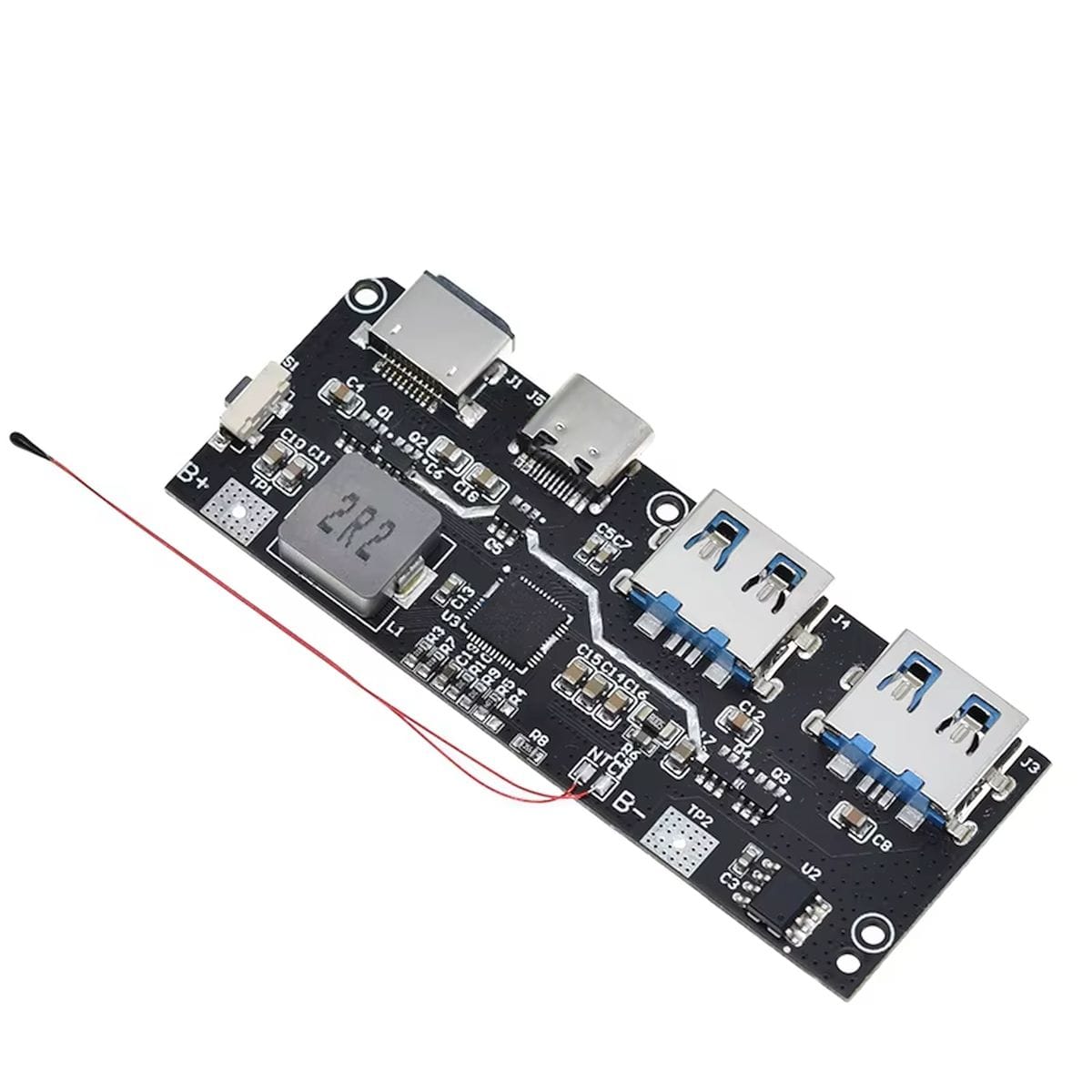

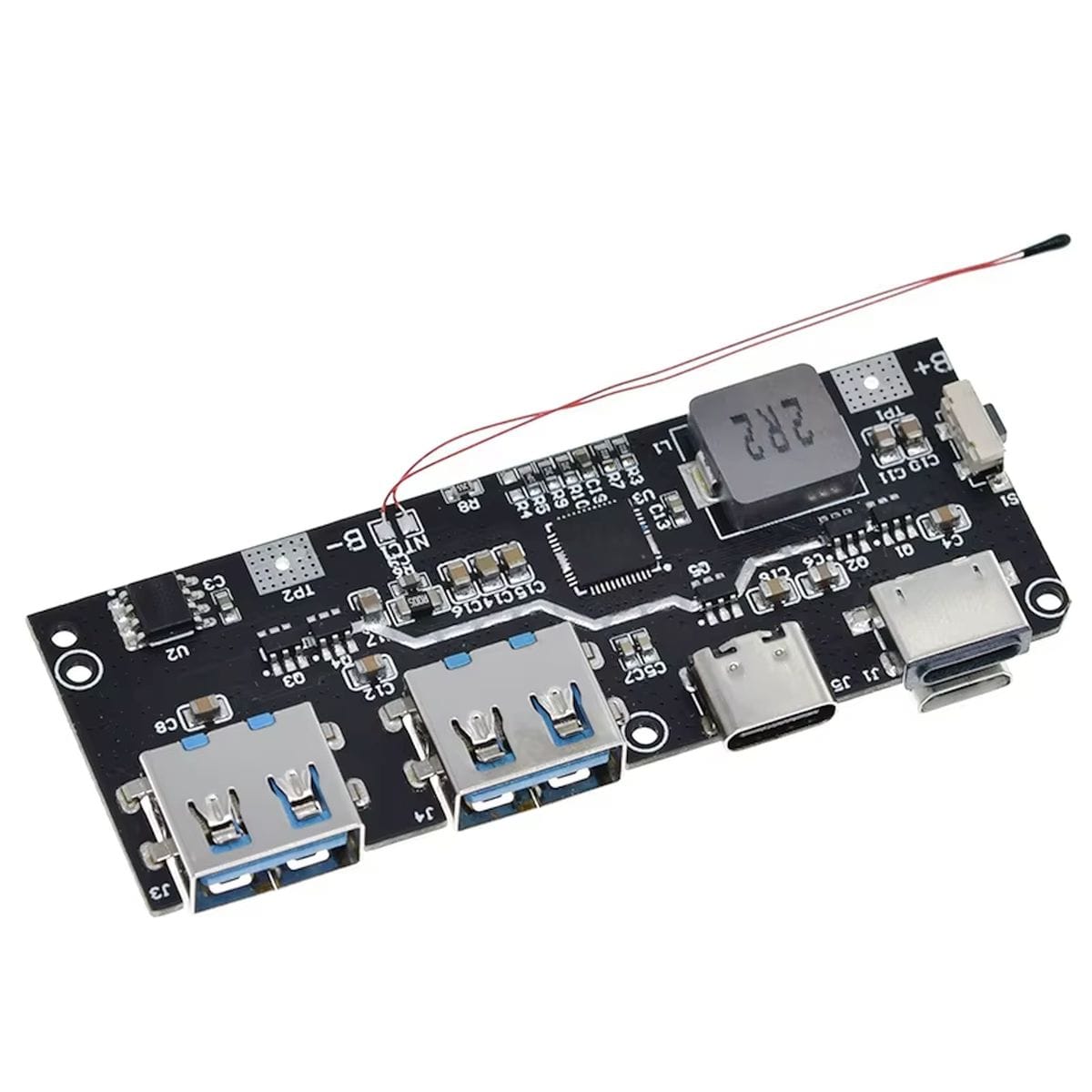

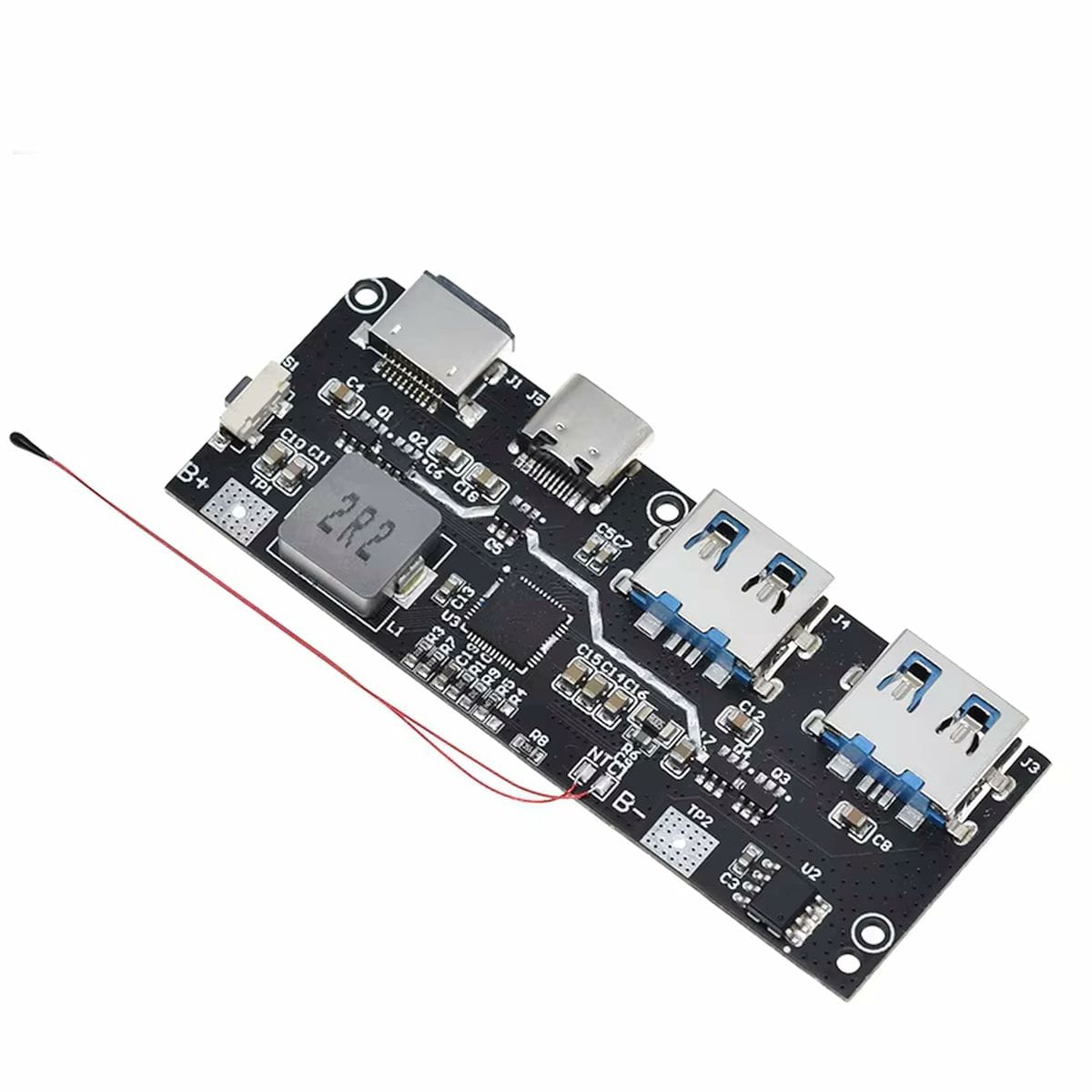

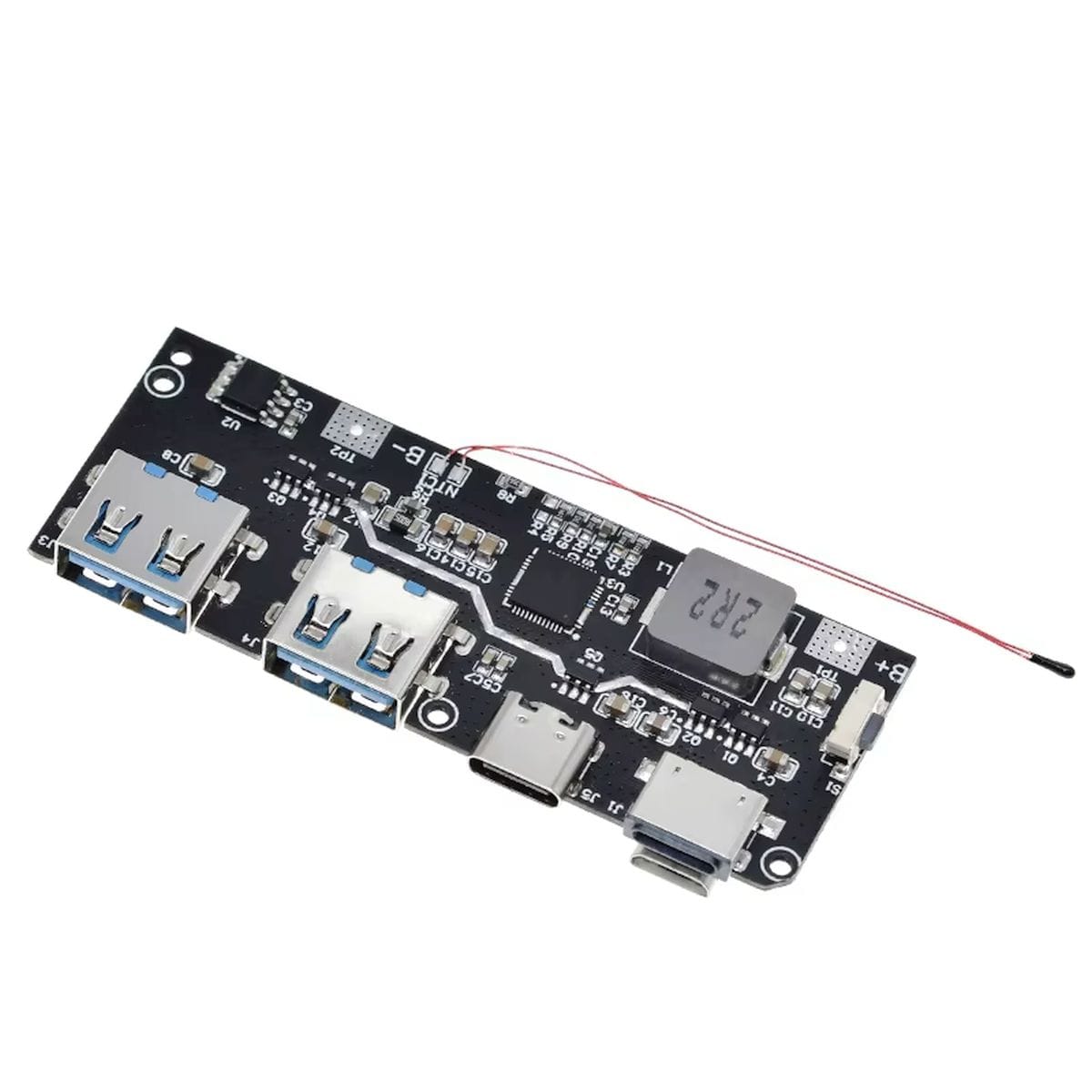

A PWRMOD-QC4 – 5 portos powerbank modul egy kész power bank vezérlőpanel lítium akkucsomaghoz. A feladata kettős: tölti az akkupakkot USB bemenetről, majd ugyanabból az akkuból 5 V, 9 V vagy 12 V USB kimenetet állít elő a támogatott gyorstöltési protokollok szerint.

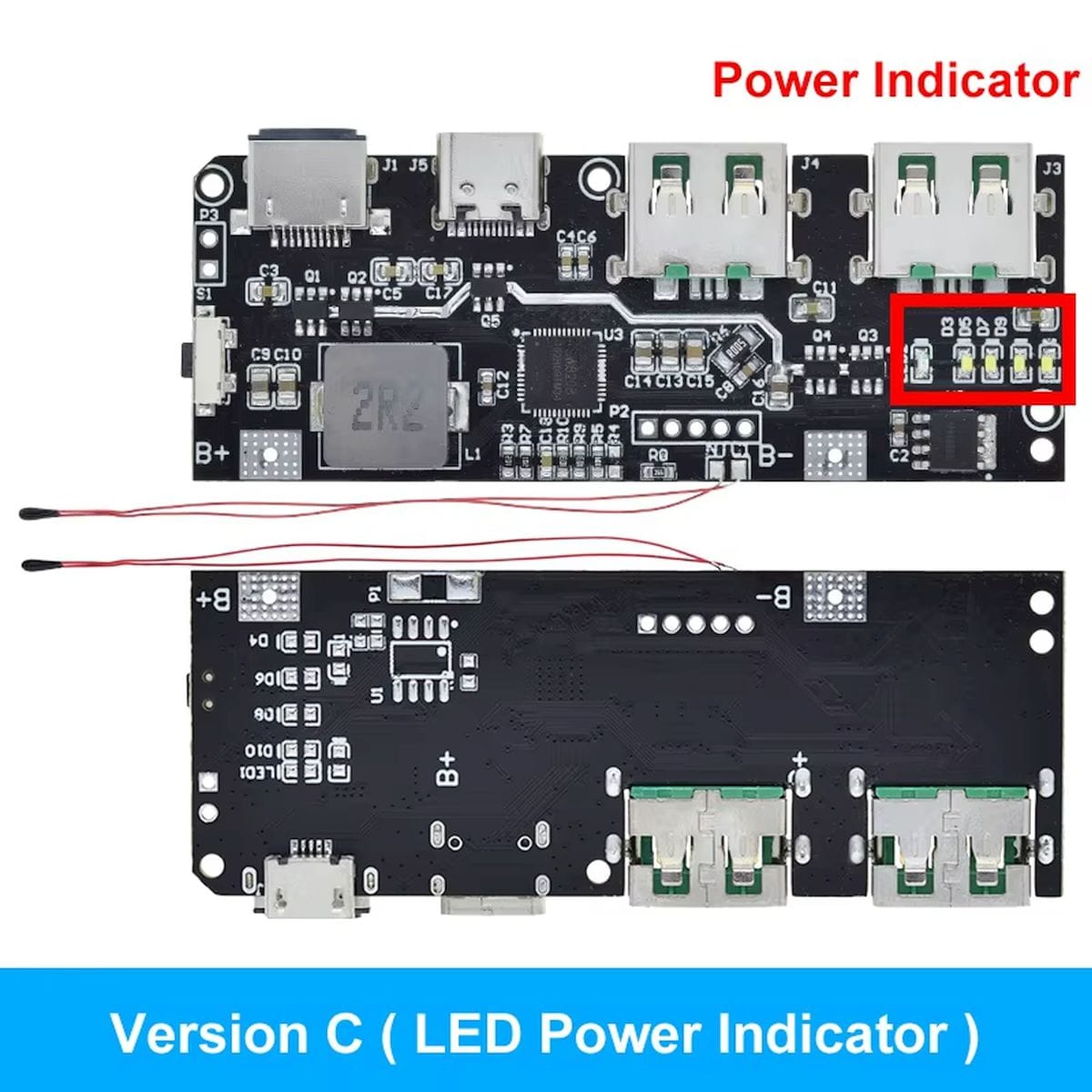

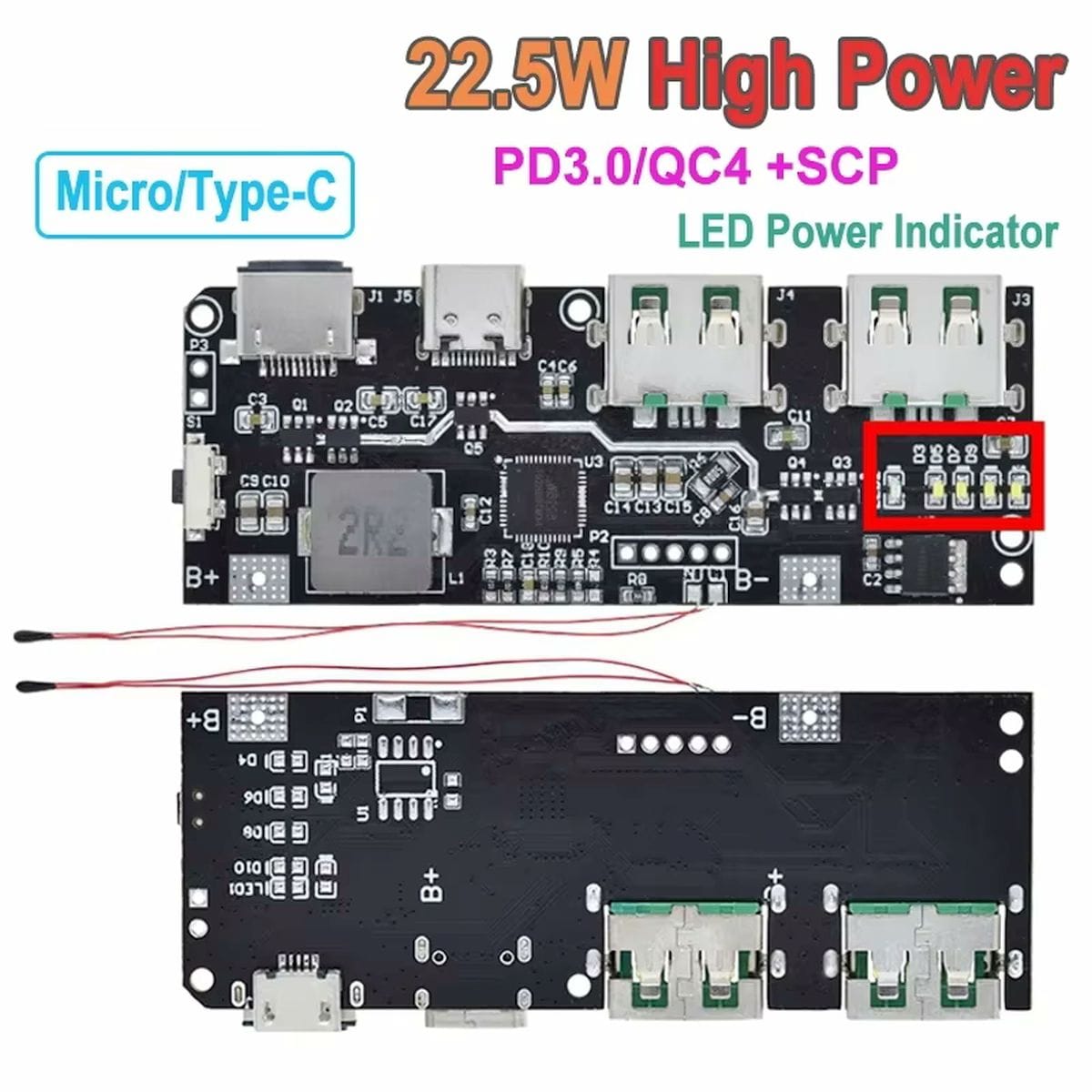

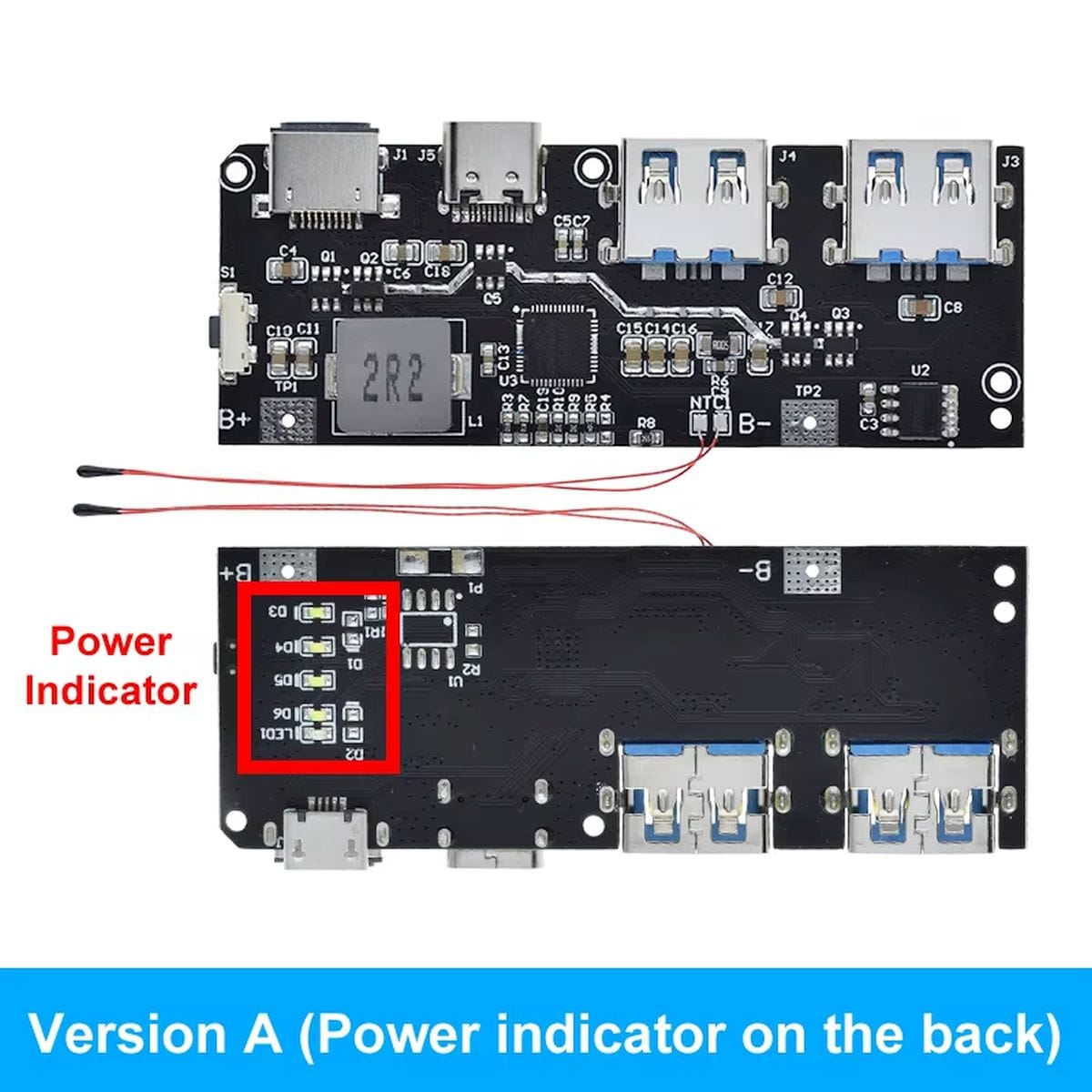

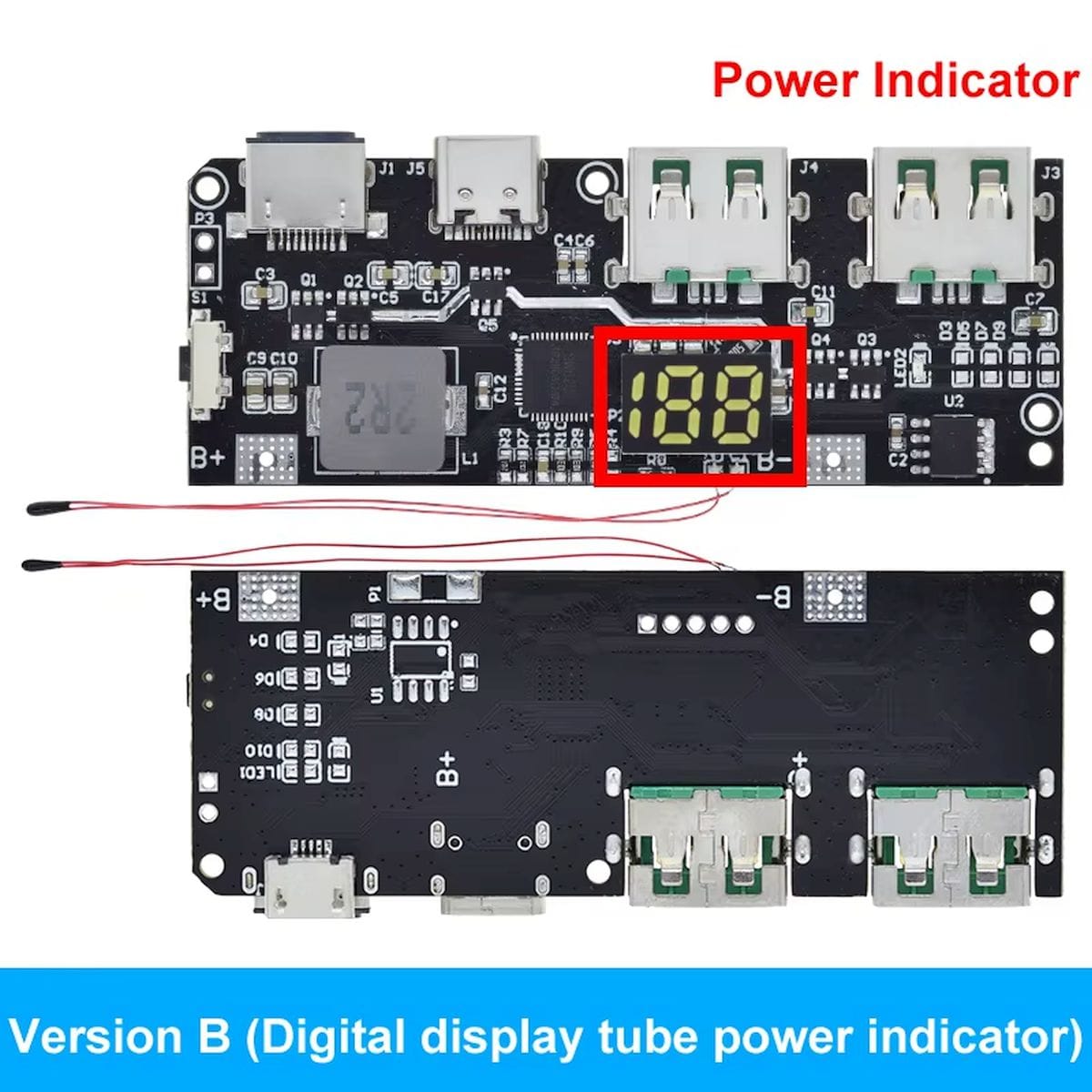

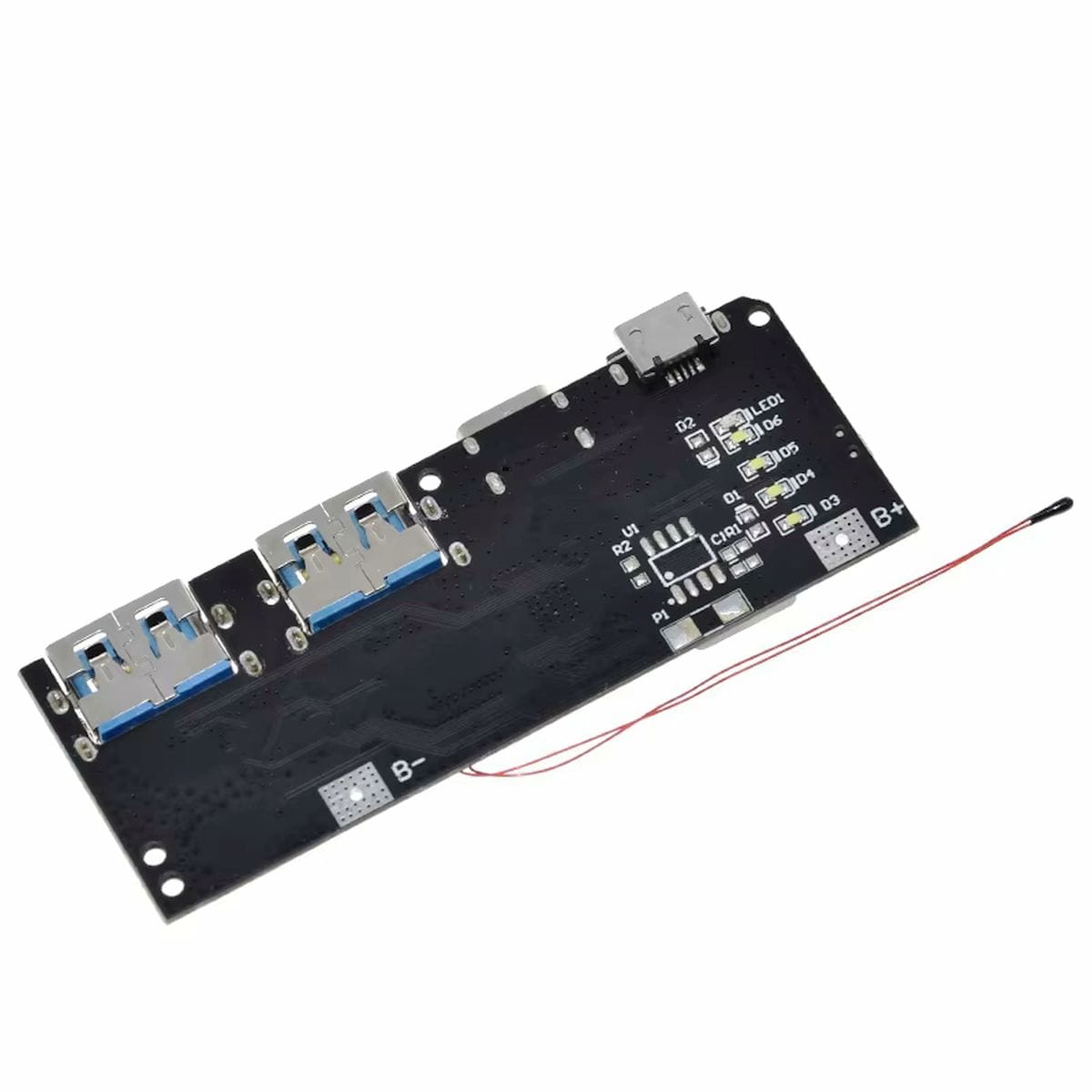

Ez nem egyszerű 5 V-os boost panel. A PWRMOD-QC4 – 5 portos powerbank modul Type-C, Micro-B és Lightning bemeneti oldalt, valamint két USB-A és egy Type-C kimeneti oldalt ad egy DIY power bank építéséhez. A termék három kivitelben használható. Az A változat hátoldali LED-es töltöttségjelzőt kapott, a B változat digitális 7 szegmenses töltöttségjelzővel dolgozik, a C változat pedig előlapi LED-es töltöttségjelzést ad. A három kivitel elektronikailag ugyanarra a power bank szerepre készült, a választást főleg a készülékház, a láthatóság és a kezelőfelület helye dönti el.
Az első korlátot az akkumulátor oldalon kell komolyan venni: a panel 4,2 V-os lítium cellához való, nem LiFePO4-hez, nem NiMH-hoz, nem ólomakkuhoz és nem sorba kötött cellákhoz. A cellaoldali bekötésnél nagy áram folyhat, ezért vékony vezetékkel, próbacsipeszes teszttel vagy külön védőpaneles cellával könnyű hibás működést okozni.
Hol használható?
A PWRMOD-QC4 – 5 portos powerbank modul segítségével egy 18650 vagy polimer lítium akkupakkból USB-s hordozható tápegység építhető. A panel elvégzi a töltést, a kisütésvezérlést, a feszültségnövelést, a protokollkezelést és a töltöttség kijelzését.
Egy mondatban: a PWRMOD-QC4 – 5 portos powerbank modul egy lítium cellás DIY power bank alaplap, amely USB gyorstöltési be- és kimenetet ad 22,5 W teljesítményig.
A modult ott használd, ha nem kész power bankot akarsz venni, hanem adott cellával, saját házzal vagy oktatási célú felépítéssel kell mobil 5 V/9 V/12 V energiaforrást készíteni.
Így működik a gyakorlatban
A PWRMOD-QC4 – 5 portos powerbank modul töltéskor három szakaszban dolgozik. 3 V alatti akkufeszültségnél csepptöltést használ 300 mA árammal. 3 V felett állandó áramú töltésre vált, majd a célfeszültség elérésekor állandó feszültségű szakaszban fejezi be a töltést. Teljes töltés után az áram lecsökken, a töltés lezár, majd az akkufeszültség esésekor a panel újraindítja a töltést.
Kisütéskor a panel boost fokozata állítja elő az USB kimeneti feszültséget. Egy port használatakor a gyorstöltési protokollok aktívak lehetnek. Több kimenet egyidejű használatakor a panel 5 V-os üzemmel dolgozik, ezért a több eszközös használat nem ugyanaz, mint az egyetlen gyorstöltő kimenet teljes kihasználása.
A kezelőgomb rövid nyomása aktiválja a kimenetet.
Dupla kattintással kényszerített kikapcsolás kérhető.
Hosszú nyomásra a panel kisáramú töltési módba vagy lámpafunkcióba lép. A kisáramú mód okosóra, Bluetooth eszköz és kis fogyasztású USB terhelés töltésénél fontos, mert ezeknél a terhelés túl kicsi lehet az automatikus ébren maradáshoz.
Tipikus helyzetek
- használható saját építésű USB power bank készítéséhez 4,2 V-os lítium cellából.
- alkalmas műhelyben tesztelhető hordozható 5 V-os USB tápegység építésére.
- jó választás oktatási projekthez, ahol látható a cella, a töltés, a boost fokozat és a kimeneti protokoll szerepe.
- beépíthető olyan dobozba, ahol az A, B vagy C kijelzési változat helye előre megtervezhető.
- használható kisáramú USB eszközök töltéséhez is, ha a kezelőgombbal aktivált kisáramú módra szükség van.
- olyan lítium akkupakkos projektekben is hasznos, ahol Type-C és USB-A kimenetet is szeretnél ugyanazon a panelen.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| 4,2 V-os lítium cellát használsz? | A panel 4,2 V-os 18650, polimer vagy lítium akkumulátorhoz készült. |
| Sorba kötött cellát kötnél rá? | A soros akkucsomag túl magas feszültséget ad a BAT bemenetre, ezért ehhez más elektronika kell. |
| Védett 18650 cellát vagy külön BMS panelt használnál? | A panel saját védelmi áramkört tartalmaz; külön cellavédő panellel hibás lekapcsolás és terhelési gond jelentkezhet. |
| Elég vastag az akkuvezeték? | A cellaoldalon 10 A feletti áram is megjelenhet, ezért vékony vezeték melegedést és feszültségesést okoz. |
| Van hőérzékelő az NTC1 pontra kötve? | Hőérzékelővel a cella hőmérséklete figyelhető; érzékelő nélkül az NTC1 pad beállítása szükséges. |
| Egy vagy több USB kimenetet használsz? | Egyportos használatnál gyorstöltés működhet, többportos használatnál 5 V-os üzemre vált. |
| A kijelzési változat helye illik a házhoz? | Az A, B és C változat között főleg a töltöttségjelző elhelyezése és típusa dönt. |
Ezekre figyelj
A PWRMOD-QC4 – 5 portos powerbank modul kiválasztásánál először a kijelzési változatot kell eldönteni. Az A változat hátoldali LED-es kijelzést ad, ezért olyan házban praktikus, ahol a panel hátoldala látható vagy áttört. A B változat 7 szegmenses digitális kijelzőt ad, ezért akkor jobb, ha számértékesebb visszajelzést szeretnél. A C változat előlapi LED-es visszajelzést ad, ezért zárt doboznál vagy előlapos beépítésnél kényelmesebb.
A második döntési pont az akkucsomag. A panel nem univerzális akkumulátortöltő, hanem 4,2 V-os lítium cellás power bank elektronika. A 18650 cellákat nem szabad sorba kötni, és a cellaoldali bekötésnél a vezeték keresztmetszete nem esztétikai kérdés, hanem üzemi feltétel.
A harmadik pont a kimeneti használat. A 22,5 W teljesítmény gyorstöltési üzemre vonatkozik, jellemzően egy aktív kimenetnél. Ha több USB portot használsz egyszerre, a panel 5 V-os elosztott üzemre vált.
Fontos korlátok, amikkel számolni kell
Ne válaszd a PWRMOD-QC4 – 5 portos powerbank modul modult
- LiFePO4 akkumulátorhoz, mert a panel 4,2 V-os lítium cellákhoz készült.
- NiMH, NiCd, ólomakku vagy eldobható elem töltésére, mert ezek más töltési elvet igényelnek.
- használd sorba kötött akkucsomaggal, mert a BAT bemenet egycellás lítium tartományra készült.
- ne építsd be úgy, hogy a fő vezérlőchip, a védelmi chip vagy a boost induktivitás hőleadása takarásba kerüljön.
- ne ragaszd le a melegedő alkatrészeket hővezető szilikonnal vagy ragasztóval, mert a hőleadás romlik.
- ne teszteld mobiltelefonnal krokodilcsipeszes akkubekötésről, mert a nagy áramú oldalon a laza érintkezés hibás újraindulást, feszültségesést és gyorstöltési hibát okozhat.
- ne várj teljes gyorstöltést minden telefonon, mert egyes gyártói protokollok készülékenként eltérően viselkedhetnek.
Egy részlet, amin sok múlhat
A cellaoldal sokkal érzékenyebb, mint elsőre látszik. USB oldalon 5 V vagy 9 V jelenik meg, az akku felől viszont nagy áram folyik kis feszültségen. Emiatt a vékony vezeték nem csak veszteséget okoz, hanem meg is zavarhatja a vezérlést: a panel úgy érzékeli, mintha gyenge lenne az akku, miközben a hiba a bekötésben van.
A ház tervezésénél a kijelző helyét is előre kell eldönteni. Az A változat hátoldali LED-je, a B változat 7 szegmenses kijelzője és a C változat előlapi LED-je ugyanazt a használati helyzetet egészen más mechanikai kialakítással szolgálja ki.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméktípus: | 18650 lítium cellás power bank töltő- és boost modul |
| Gyártó / márka: | TUOZHANTENG |
| Kimeneti teljesítmény: | legfeljebb 22,5 W |
| Töltőáram: | legfeljebb 5 A |
| Hatásfok: | max. 95% |
| Bemeneti tápfeszültség: | VBUS/VB 4,5-13,5 V |
| Akkufeszültség: | BAT 2,8-4,5 V |
| Akkutípus: | 4,2 V 18650, polimer lítium cella |
| Nem támogatott akkuk: | LiFePO4, NiMH, NiCd, ólomakku, eldobható száraz elem, sorba kötött cellák |
| Bemeneti csatlakozók: | Type-C, Micro-B, Lightning |
| Kimeneti csatlakozók: | Type-A1, Type-A2, Type-C |
| Kimeneti protokollok: | PPS, PD3.0, PD2.0, QC4+, QC4, QC3.0, QC2.0, AFC, FCP, SCP, PE2.0, PE1.1, SFCP, VOOC |
| Bemeneti protokollok: | PD3.0, PD2.0, AFC, FCP, SCP, PE1.1 |
| Type-C szerep: | bemenet és kimenet |
| Micro-B szerep: | bemenet |
| Lightning szerep: | bemenet |
| Többportos használat: | 5 V be- és kimeneti üzem |
| Kisáramú mód: | támogatott |
| Gombfunkciók: | rövid nyomás – kimenet aktiválása; dupla kattintás – kikapcsolás; hosszú nyomás – kisáramú mód vagy lámpafunkció |
| NTC csatlakozás: | NTC1 pad külső akkumulátor-hőérzékelőhöz |
| Kapacitás-beállítás: | R8 ellenállással |
| R8 képlet: | R = (össz akkukapacitás mAh + 2000) × 5 / 3 Ω – alapbeállítás 20.000MaH cellához |

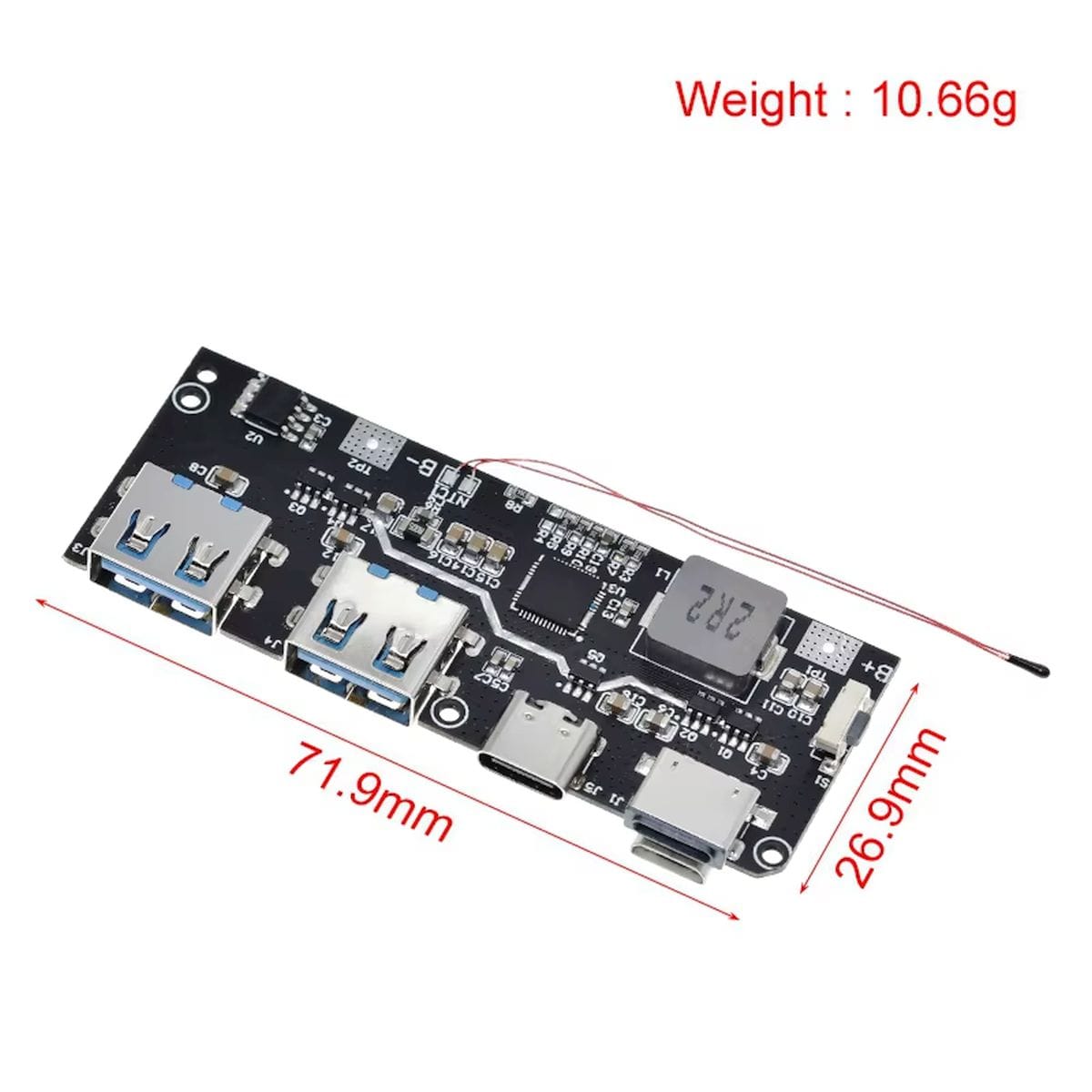

| Méret: | ~71,9 × 26,9 mm |
| Tömeg: | ~10,70-12,70 g |
| Üzemi hőmérséklet: | -20…+60 °C |
| A változat: | hátoldali LED-es töltöttségjelző |
| B változat: | digitális 7 szegmenses töltöttségjelző |
| C változat: | előlapi LED-es töltöttségjelző |
Csomag
- 1 db PWRMOD-QC4 – 5 portos powerbank modul – Választott kivitel: A, B vagy C változat
