Leírás

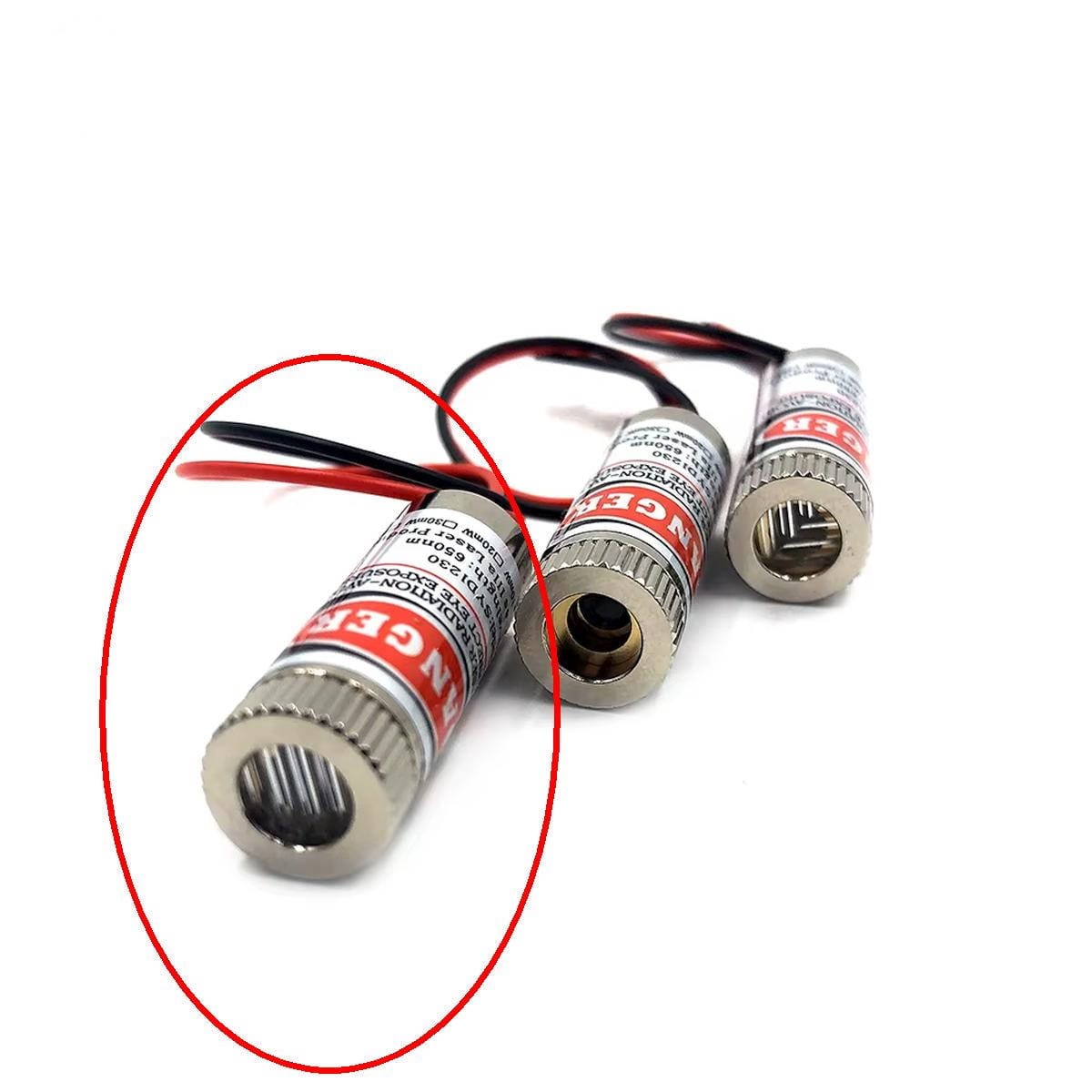

A Vörös lézer vonal-modul – 5 mW, 650 nm, fémházas akkor lesz egy nagyon hasznos jó eszköz, amikor nem egy pont helyét akarod látni, hanem egy teljes egyenest szeretnél rávetíteni a munkadarabra. Egy hosszabb profil beállításánál, géptengely igazításánál vagy szerelősablonnál sokkal könnyebb úgy dolgozni, hogy a referencia végig ott fut előtted a felületen.

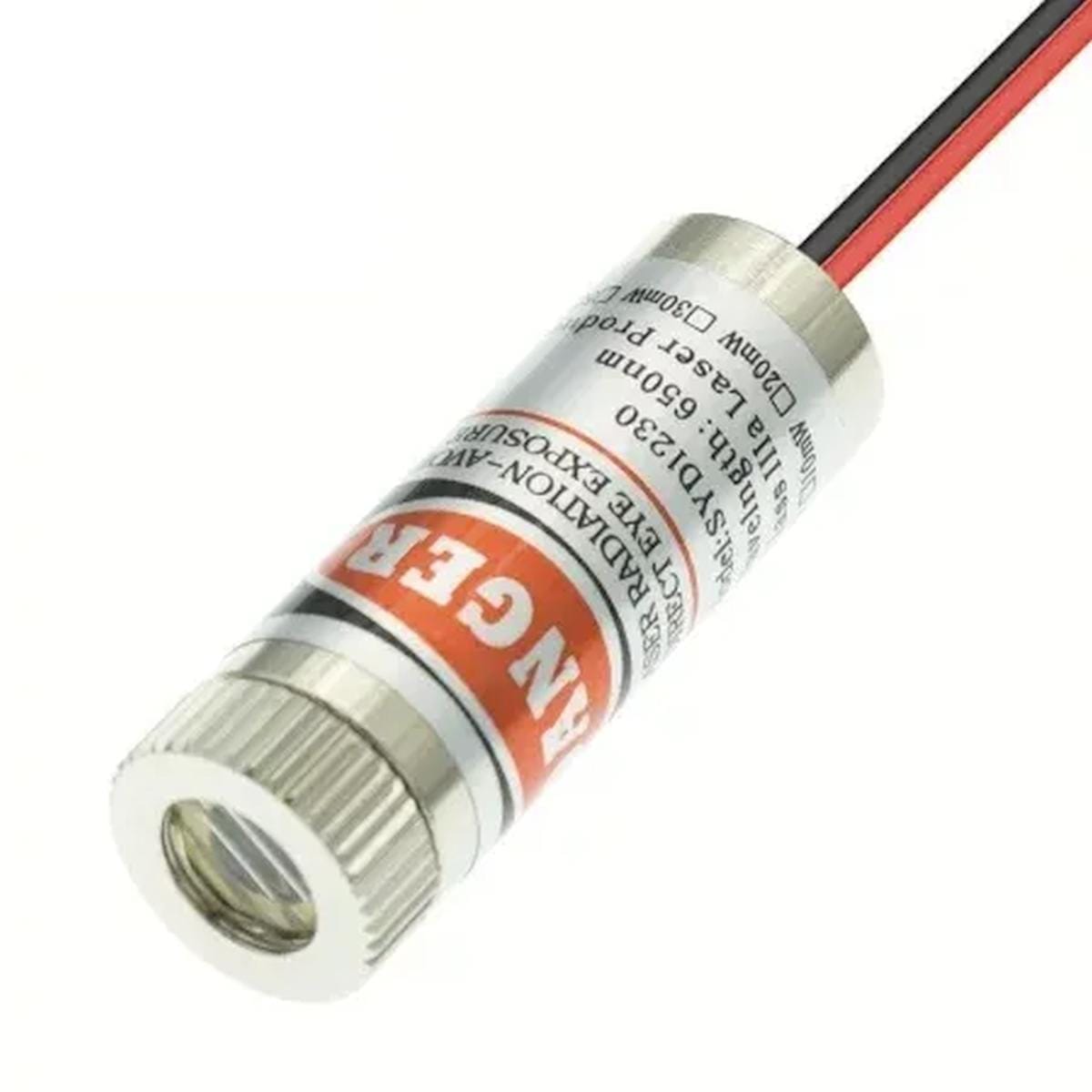

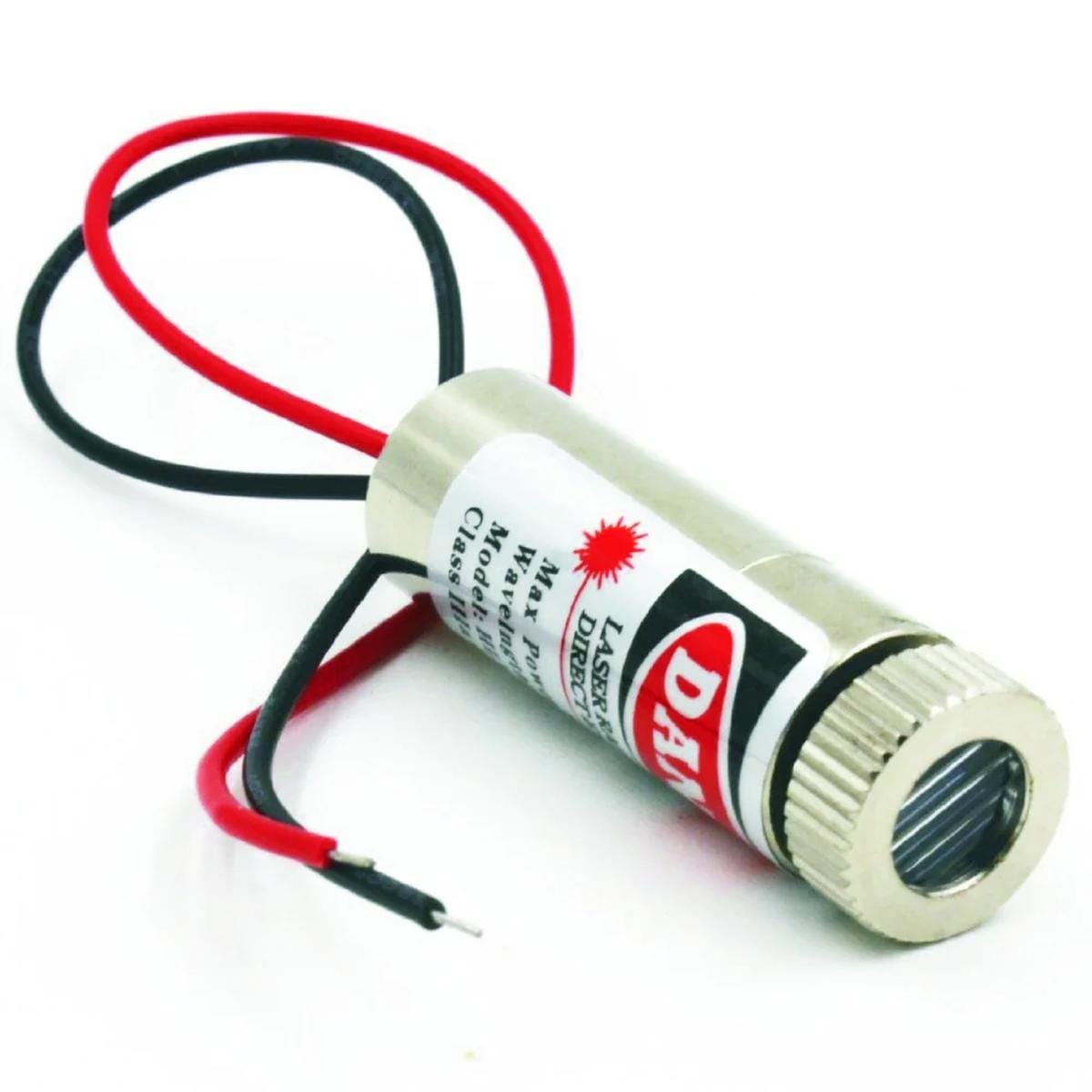

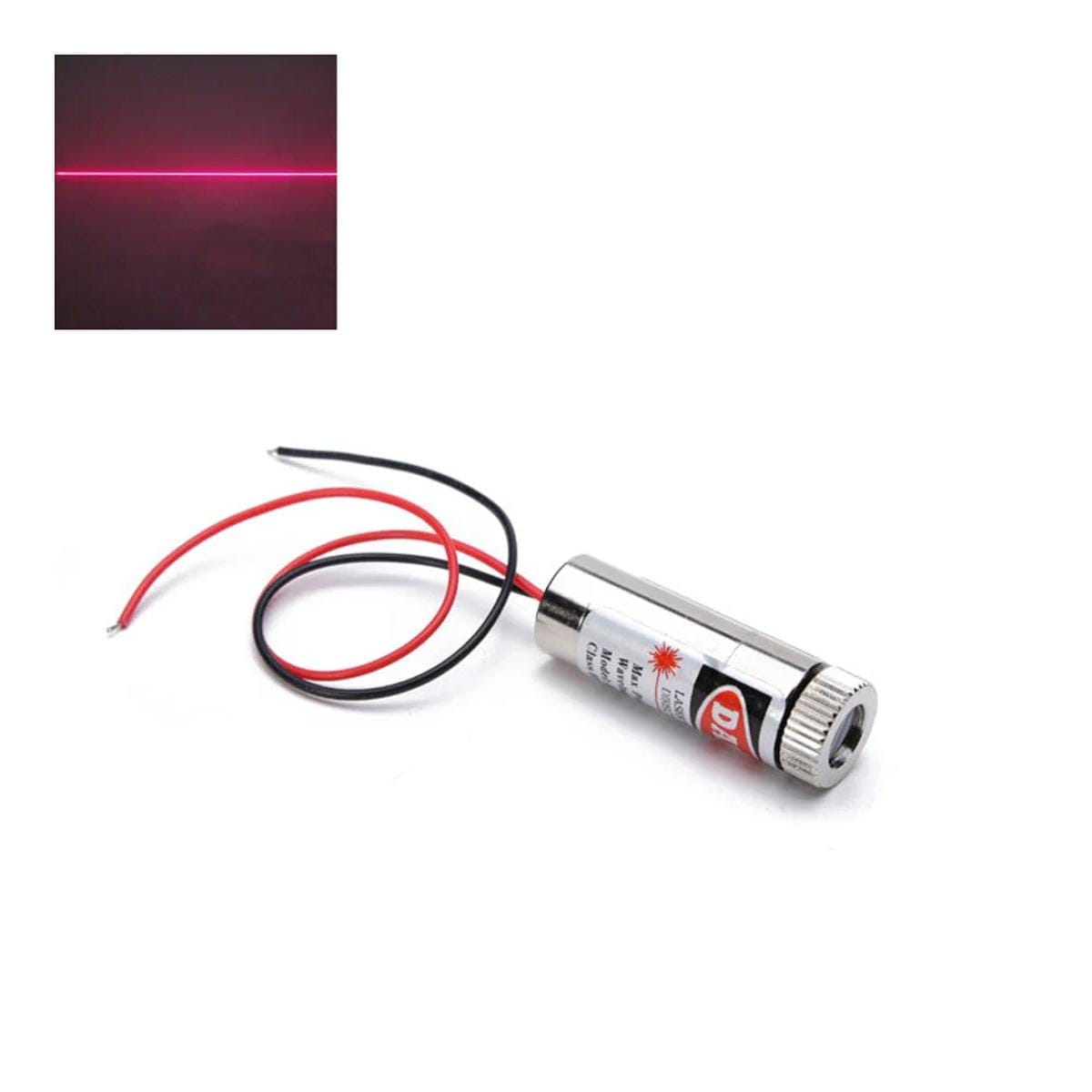

A modul 650 nm-es vörös fényt használ, optikai teljesítménye 5 mW. A vetített kép egy vonal, amelynek fókusza az elülső optikával állítható. A 12 mm átmérőjű fémház egyszerűen befogható saját tartóba, bilincsbe vagy nyomtatott konzolba.
A meghajtóelektronika a házban van. A modulnak tápfeszültséget kell adni, külön lézerdióda-meghajtót nem kell mellé építeni. 3-6 V DC tartományban használható, műhelyben egy stabil 5 V-os táp kézenfekvő. Az áramfelvétel 4 V körül nagyjából 30 mA, a megadott maximum 40 mA.
A vonallézernél a mechanikai beállítás sokat számít. Ha a modul csak egy kicsit elfordul, a vonal távolabb már jól láthatóan elmászik. Érdemes ezért olyan tartót készíteni, amelyen az első beállításkor még finoman lehet korrigálni az irányt.
Így érdemes elképzelni a használatát
Tegyük fel, hogy van egy hosszabb alumíniumprofilod, amit egy gépasztalon párhuzamosan kell beállítani. Egyetlen fénypontról nehéz megmondani, hogy a profil másik vége jó helyen van-e. A lézervonalnál viszont végig látod a referencia irányát, ezért rögtön feltűnik, ha az anyag egyik vége kifordult.
Ugyanez működik egy kisebb CNC, fúrósablon vagy szerelőállomás mellett. A lézer felülről rávetíti a vonalat a munkafelületre, és már behelyezéskor látszik, hogyan áll a munkadarab.
A Vörös lézer vonal-modul – 5 mW, 650 nm, fémházas ilyenkor nem mérőműszerként dolgozik. Egy jól látható segédjelet ad, amelyhez gyorsan hozzá lehet igazítani a mechanikát.
Először az irányt állítsd be
A beépítésnél érdemes azzal kezdeni, hogy a modult még állítható tartóba fogod.
Jelölj ki két pontot azon az egyenesen, ahol később a lézervonalnak futnia kell. Minél távolabb van egymástól a két jelölés, annál könnyebb észrevenni egy kis szöghibát.
Ezután fordítsd addig a modult, amíg a vörös vonal mindkét jelölésen áthalad. Ha már jó az irány, jöhet a fókusz beállítása.
Ez a sorrend műhelyben sok újraállítást megspórol. Ha először a vonal élességével foglalkozol, aztán kezdesz neki a modul forgatásának, könnyen újra kell hangolni az optikát is.

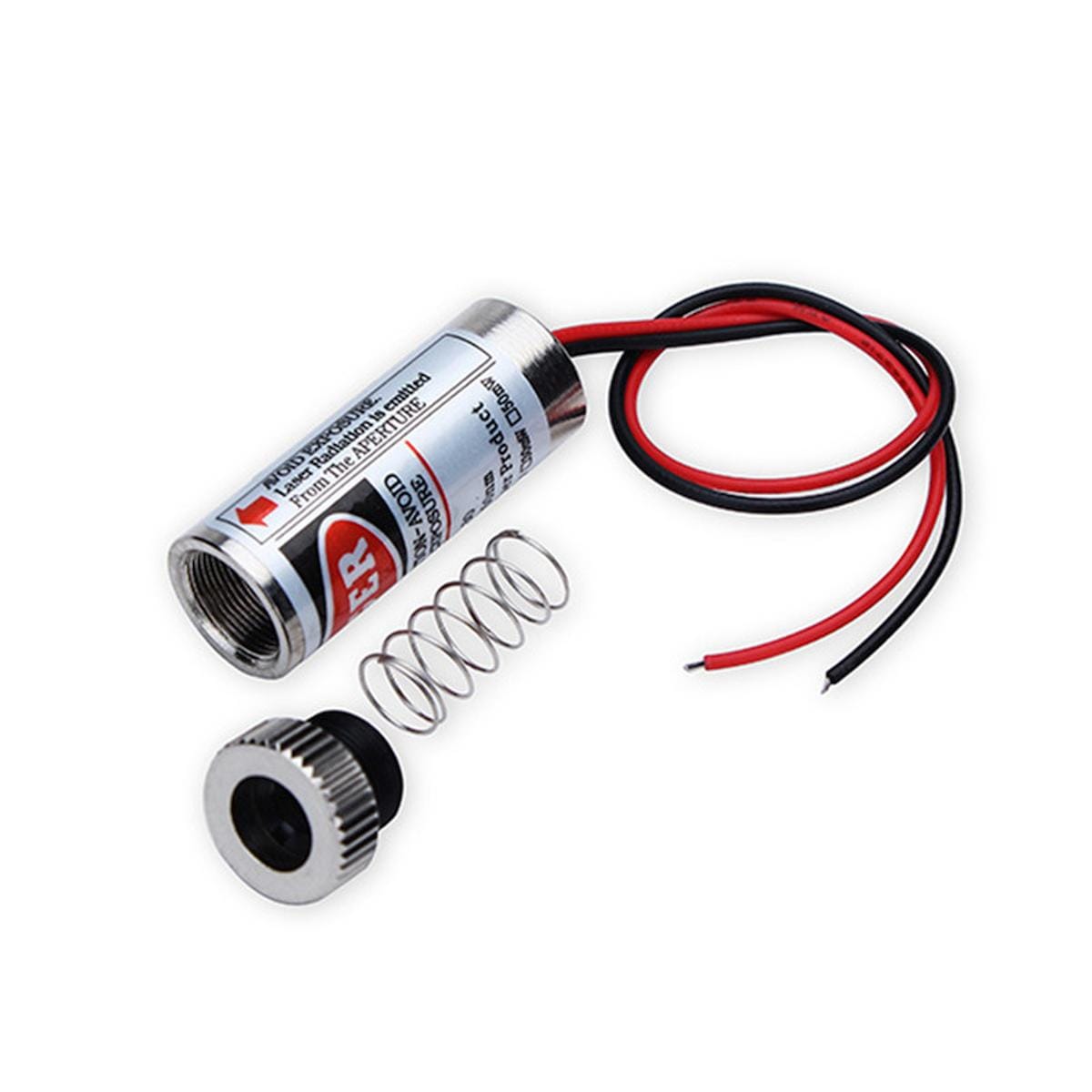

A fókuszt a valódi munkatávolságon állítsd
A vonal vastagsága függ attól, milyen messze van a célfelület.
Ha a modul a kész gépen 40 cm-rel lesz az asztal fölött, akkor a fókuszt is 40 cm-en érdemes beállítani. Ha két méterre szeretnél jól látható vonalat, a beállítást ott kell elvégezni.
A cél az, hogy a használati távolságon kapj egy jól kivehető, lehetőleg keskeny vonalat. Minél vastagabb a fénycsík, annál bizonytalanabb lesz, hogy a vonal melyik része jelenti a referencia helyét.
A fókusz után érdemes még egyszer ellenőrizni az irányt a két korábbi jelölésen. Ha mindkettőn rendben fut át a vonal, a tartót már véglegesen meg lehet húzni.
Bekötés
A modul saját meghajtóelektronikát tartalmaz. Folyamatos használathoz megfelelő tápra kell kötni, és világít.
Az üzemi tartomány 3-6 V DC, az ajánlott tartomány 4,5-5,5 V. Egy stabil 5 V-os tápegység ezért általában kényelmes megoldás.
A fogyasztás nagyjából 30 mA 4 V környékén, a maximális megadott áramfelvétel 40 mA.
Ha Arduino, ESP32 vagy más mikrokontroller kapcsolgatja a lézert, a 30-40 mA-es áramot érdemes tranzisztorra vagy kis N-MOSFET-re bízni. A vezérlő GPIO-ja így csak a kapcsolóelemet hajtja, a lézermodul áramát pedig a táp adja.
Ezzel egyszerűen megoldható, hogy a lézervonal csak beállításkor világítson, munka közben pedig kikapcsoljon.
Hol jön jól?
- hosszabb munkadarab egyenesbe állításánál;
- kisebb CNC vagy szerelőgép referencia vonalánál;
- profil, sín vagy vezetéknyom igazításakor;
- fúrási vagy vágási irány előzetes megjelölésénél;
- kamera vagy érzékelő irányának beállításánál;
- robotikai és automatizálási projektekben vizuális segédvonalként;
- oktatási optikai kísérleteknél.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Milyen messze van a munkafelület? | A fókuszt ezen a távolságon érdemes beállítani. |
| Egyenesen áll a modul? | Kis elfordulás is látványos eltérést okozhat a vonal távolabbi végén. |
| Stabil tápot kap? | Egy 5 V körüli szabályozott táp egyszerű és kiszámítható megoldás. |
| Mikrokontroller kapcsolja? | Tranzisztoros vagy MOSFET-es kapcsolással a GPIO csak vezérlőjelet ad. |
| Fényes felületre vetíted? | A visszaverődő lézerfény más irányba is továbbjuthat. |
| Egy vonal elég a feladathoz? | Két egymásra merőleges tengely kijelöléséhez keresztlézer való. |
Egy hosszú munkadarabnál mutatkozik meg igazán
Egy vonallézert érdemes ott használni, ahol a referencia nem egyetlen helyhez tartozik. Ha például egy méter hosszú profilt igazítasz, a vonal végigfut rajta. Már szemmel is gyorsan látszik, ha az egyik vége két-három milliméterrel kifelé áll. Egyetlen pont ennél kevesebb információt ad. Megmutatja, hol van egy adott hely, de a munkadarab szögéről alig mond valamit. A vonallézer ezért gépépítésnél sokszor kényelmesebb segítség. A teljes irány egyszerre látható.
Arduino vagy ESP32 mellett
Ha programból szeretnéd vezérelni, egy kis kapcsolófokozat bőven elég.
A lézermodul megkapja az 5 V-os tápot, a negatív ágát pedig kapcsolhatja egy N-MOSFET. A mikrokontroller digitális kimenete a MOSFET kapuját vezérli.
Így a programból egyszerűen megoldható például:
- beállítási módnál bekapcsol a lézer;
- gépindításkor kialszik;
- kezelői gombra ismét bekapcsolható;
- időzítve csak néhány másodpercig világít.
A lézer tehát ugyanúgy kezelhető a programból, mint bármely kisebb DC terhelés.
A fémházat érdemes rendesen befogni
A 12 mm-es átmérő kényelmes mechanikai méret. Könnyű hozzá bilincset, furatos tartót vagy 3D nyomtatott konzolt készíteni.
A teljesen merev rögzítés viszont csak a beállítás végén legyen végleges. Egy hosszabb vetítési távolságnál már kis szögeltérés is komoly elmozdulást jelent a munkafelületen.
Jó megoldás egy olyan tartó, ahol először kézzel finoman el lehet fordítani a modult. Ha a vonal már két távoli referenciajelölésen is áthalad, akkor lehet meghúzni a rögzítést.
A fény útját is tervezd meg
Az 5 mW-os lézerfény koncentrált optikai sugárzás, ezért a modul helye nem csak mechanikai kérdés.
A vonal fusson olyan felületre, ahol valóban szükség van rá. A munkaterületen kívüli fény útját érdemes matt felülettel vagy burkolattal lezárni.
Polírozott fém, üveg és tükör más irányba verheti a fényt. Gépbe építve ezért már a tervezéskor érdemes végignézni, merre mehet tovább a sugár, ha a munkadarab éppen nincs a helyén.
Beállításkor is jobb a rögzített modul és matt célfelület. Így az optikán lehet dolgozni anélkül, hogy közben a lézer össze-vissza fordulna a műhelyben.

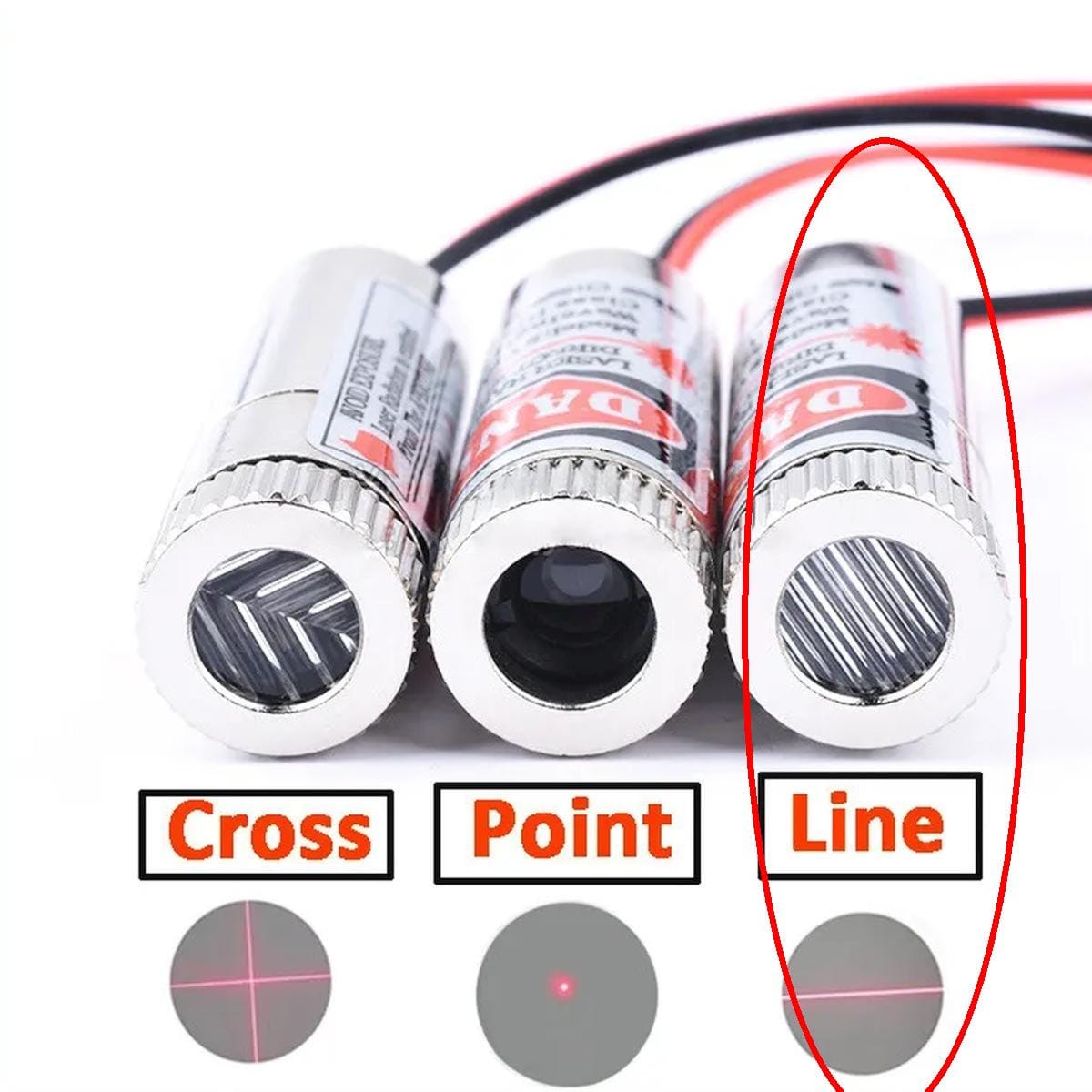

Mikor válassz másik lézert?

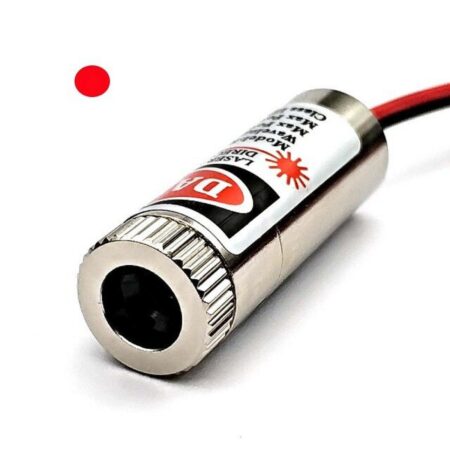

Egyetlen furat, középpont vagy célhely kijelölésére pontlézer kézenfekvőbb.
Ha egyszerre vízszintes és függőleges referencia kell, keresztlézerrel egyszerűbb dolgozni.
Nagy távolságú vagy erős nappali fényben végzett jelöléshez olyan rendszert érdemes választani, amelyet kifejezetten erre terveztek.
Precíz optikai méréshez dokumentált nyalábparaméterekkel rendelkező mérési lézerforrás kell, mert ennél a modulnál a fő feladat a vizuális segédvonal létrehozása.
Műhelytipp
Egy vonallézert két távoli ponttal sokkal könnyebb pontosan beállítani, mint egy rövid vonalszakaszt nézegetve.
Tegyél két kis ceruzajelet vagy maszkolószalag-darabot a kívánt egyenes két végére. Fordítsd addig a modult, amíg a lézervonal mindkettőt metszi. Utána állítsd be a fókuszt, húzd meg a tartót, végül nézd meg még egyszer mindkét végpontot.
Ha a tartó meghúzásakor kicsit elfordult a modul, az rögtön látszani fog. Így még akkor lehet korrigálni, amikor könnyen hozzáférsz a rögzítéshez.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméktípus: | vörös vonallézer modul |
| Fény színe: | vörös |
| Vetített minta: | egyenes vonal |
| Hullámhossz: | 650 nm ±2 nm |
| Optikai kimeneti teljesítmény: | 5 mW |
| Tápfeszültség: | 3-6 V DC |
| Ajánlott tápfeszültség: | 4,5-5,5 V DC |
| Áramfelvétel: | kb. 30 mA 4 V-on |
| Maximális áramfelvétel: | 40 mA |
| Meghajtó elektronika: | beépített |
| Fókusz: | kézzel állítható |
| Ház: | fém |
| Ház átmérője: | 12 mm |
| Kábelhossz: | kb. 135 mm |
| Működési hőmérséklet: | -10…+40 °C |
| Gyártói élettartam: | 10 000 óra |
Dokumentáció
Csomag
- 1 db Vörös lézer vonal-modul – 5 mW, 650 nm, fémházas
