Leírás

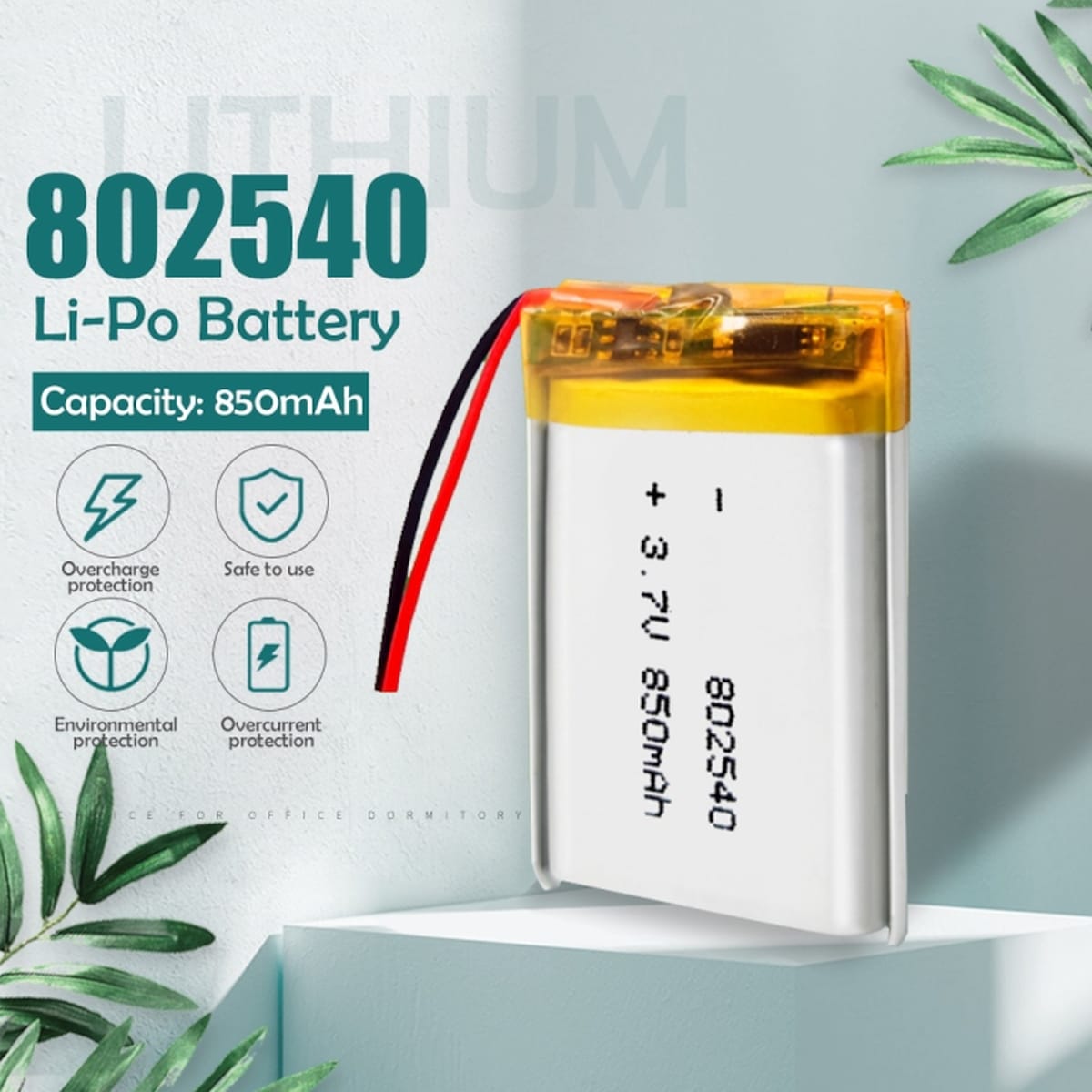

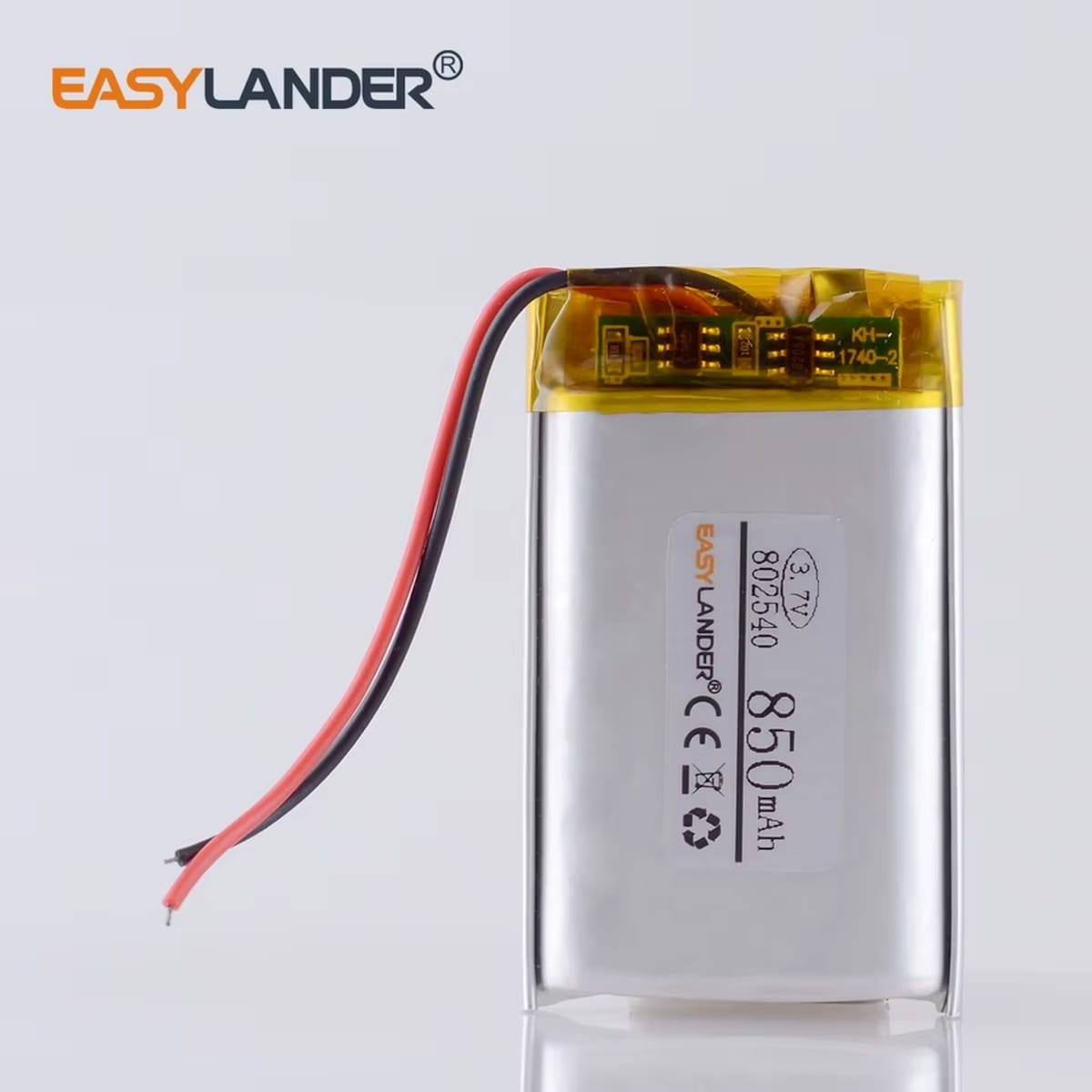

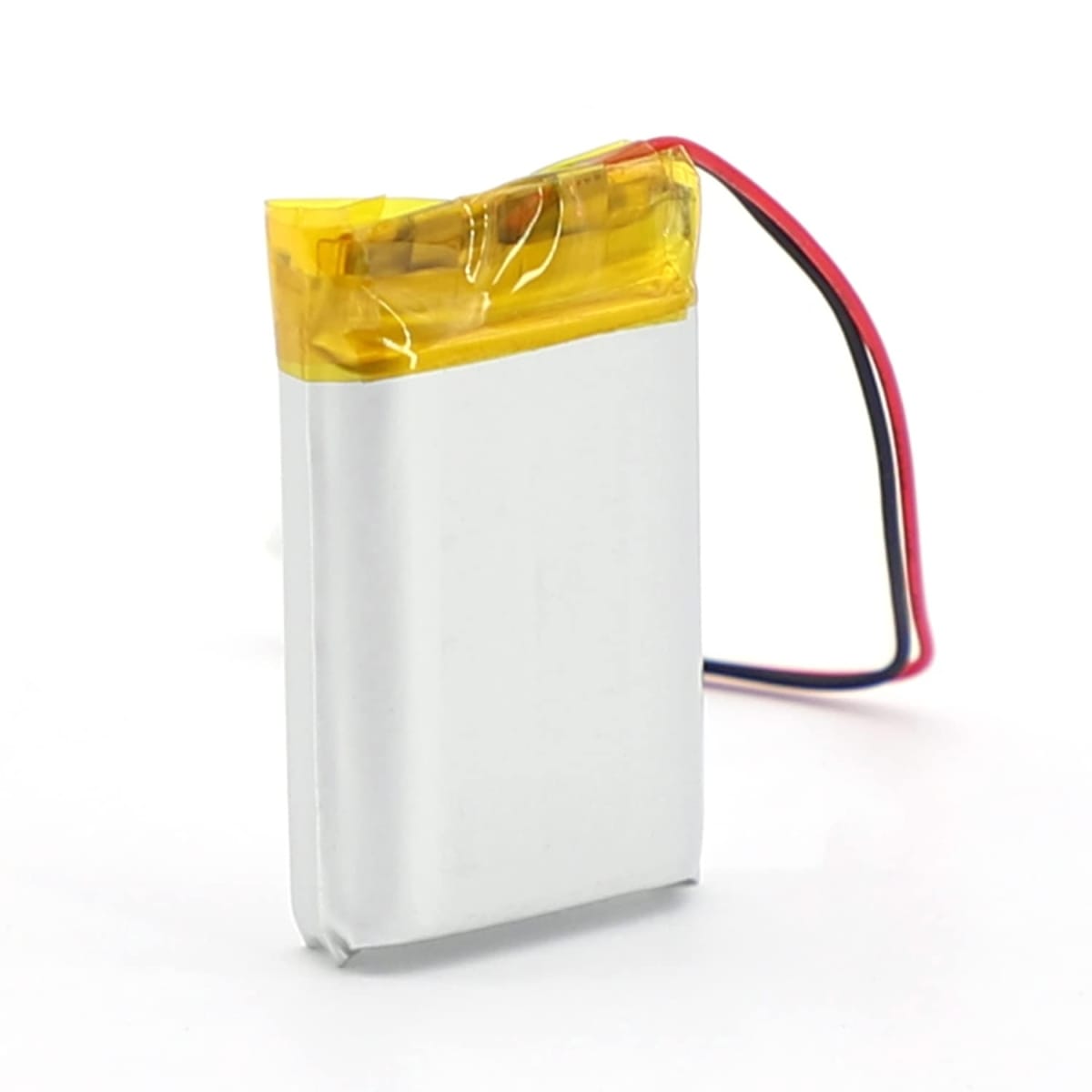

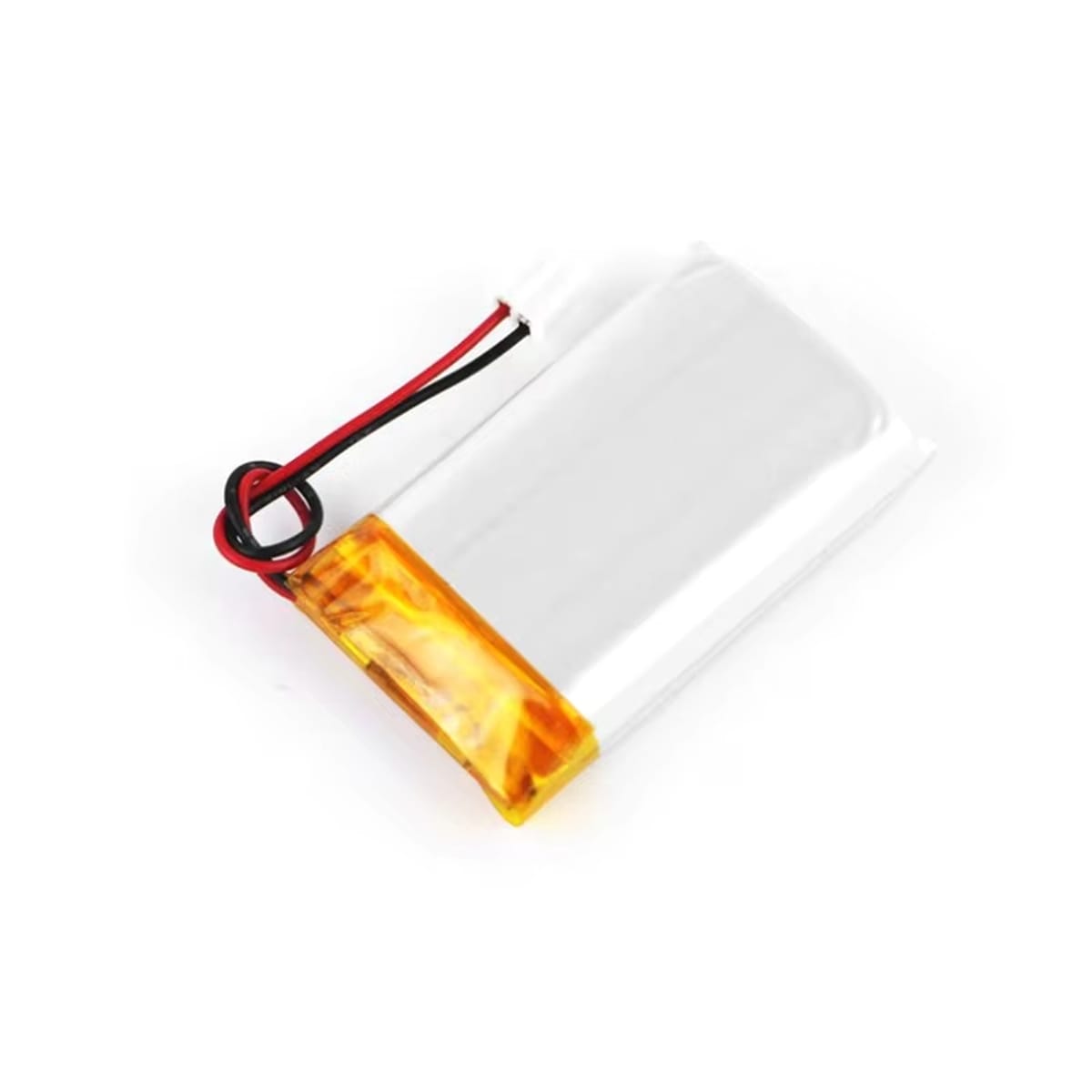

A LiPo akku (802540, 3.7V, 850mAh, SH1.25) kis helyigényű, lapos, 1 cellás lítium-polimer akkumulátor olyan elektronikákhoz, ahol a készülék nem hálózatról vagy USB-ről működik, hanem beépített, tölthető energiaforrást igényel. Tipikus helye hordozható szenzorban, adatgyűjtőben, BLE jeladóban, ESP32 vagy ESP8266 alapú mérőcsomópontban van, ahol a 3,7 V névleges akkufeszültséghez illeszkedő tápáramkör már rendelkezésre áll.
A LiPo akku (802540, 3.7V, 850mAh, SH1.25) döntő paramétere nem csak a 850 mAh kapacitás. Legalább ugyanilyen lényeges a 802540 méretkód és az SH1.25 2 pólusú csatlakozó, mert egy akkucsere vagy beépítés gyakran nem az elektromos adaton, hanem a mechanikai helyen, a csatlakozó raszterén vagy a polaritáson bukik el.
A LiPo akku (802540, 3.7V, 850mAh, SH1.25) nem 5 V-os tápegység, hanem 1S LiPo cella. Feltöltött állapotban a cellafeszültség 4,2 V környékén lehet, névleges értéke 3,7 V, lemerülés felé pedig a rendszernek védenie kell a túlmerítéstől. Olyan elektronikához való, amely ezt a feszültségtartományt kezeli.
Az első korlát a csatlakozó és a polaritás. A 1,25 mm-es SH1.25 nem azonos a 2,0 mm-es vagy 2,54 mm-es JST csatlakozókkal, és a piros-fekete vezeték sorrendje sem kezelhető találgatással. Beépítés előtt ezt külön ellenőrizni kell.
A LiPo akku (802540, 3.7V, 850mAh, SH1.25) akkumulátoros mikrokontrolleres eszközök energiaforrása lehet. Akkor illeszkedik jól a rendszerbe, ha a panelen van 1 cellás LiPo töltőáramkör, mélykisülés elleni védelem vagy olyan tápmenedzsment, amely a cella teljes működési feszültségtartományát kezeli.
Kisebb terepi mérődobozoknál, hordozható kijelzőknél és rádiós szenzoroknál gyakori gond, hogy a powerbank túl nagy, a 18650 cella túl vastag, a gombelemes táp pedig kevés. Ilyenkor a lapos LiPo forma jó irány, de csak akkor, ha a terhelési csúcsok és a töltés is rendben vannak.
Azaz a LiPo akku (802540, 3.7V, 850mAh, SH1.25) egy 1 cellás, 3,7 V névleges feszültségű, 850 mAh kapacitású, lapos LiPo akkumulátor SH1.25 2 pólusú csatlakozóval kis fogyasztású hordozható elektronikákhoz.
Beépítés és működés
A LiPo akku (802540, 3.7V, 850mAh, SH1.25) cellája közvetlenül nem helyettesít stabil 5 V-os vagy 3,3 V-os tápegységet. A hozzá kapcsolt elektronika feladata, hogy a cellafeszültségből a vezérlő, szenzor, rádiós modul vagy kijelző számára megfelelő tápfeszültséget állítson elő.
Töltéshez 1S LiPo vagy Li-ion töltésre készült CC/CV töltőelektronika kell, 4,2 V körüli végfeszültséggel. Nem szabad 5 V-ra közvetlenül kötni, labortápról ellenőrizetlenül tölteni, rövidre zárni, meghajlítani vagy mechanikailag sérült állapotban használni.
A terhelésnél az átlagáram mellett az indulási és rádiós áramcsúcs is számít. Egy ESP32 WiFi adatküldés közben rövid ideig jóval többet kérhet, mint alvó állapotban. Ha a tápút, a vezeték, a csatlakozó vagy a cella ezt nem viseli, a jelenség jellemzően újraindulásként, brownout hibaként vagy melegedésként jelentkezik.
Felhasználási példák
A LiPo akku (802540, 3.7V, 850mAh, SH1.25) többféle kis fogyasztású beépített projekthez használható:
- ESP32 alapú hőmérséklet-, páratartalom- vagy levegőminőség-mérő szenzorcsomópontban.
- ESP8266 vagy D1 mini adatgyűjtőben, ahol a vezérlő sokat alszik és ritkán küld adatot.
- Arduino alapú terepi adatnaplózóban RTC-vel és memóriakártyával.
- BLE jeladóban, mobil mérőfejben vagy kis kijelzős kézi eszközben.
- Kompakt robotikai kiegészítőben, ahol a lapos akku könnyebben elhelyezhető.
- Intercom, Bluetooth eszköz vagy hordozható elektronika akkucseréjénél, ha a méret, csatlakozó és polaritás egyezik.
- Oktatási mérődobozban vagy bemutatópanelen, ahol a beépített tápellátás működését is látni kell.
Kompatibilitás és beüzemelés
| Mire figyelj? | Mit okoz? |
|---|---|
| SH1.25 2 pólusú aljzat van a panelen? | Más JST raszter esetén a csatlakozó nem illeszkedik, vagy bizonytalan érintkezést ad. |
| Egyezik a polaritás? | Fordított polaritásnál a töltő- vagy vezérlőpanel azonnal sérülhet. |
| 1S LiPo töltőáramkör kezeli az akkut? | Nem megfelelő töltésnél melegedés, cellakárosodás vagy biztonsági kockázat jelentkezhet. |
| Van mélykisülés elleni védelem? | Túlmerítés után a cella kapacitása csökkenhet vagy használhatatlanná válhat. |
| Beépíthető a kb. 8 x 25 x 40 mm-es cellatest? | A mechanikai feszítés, hajlítás vagy nyomás LiPo cellánál nem megengedhető. |
| A projekt áramcsúcsa belefér? | WiFi, motor, kijelző vagy rádiós adás közben újraindulás és melegedés jelentkezhet. |
| A csatlakozóban nincs mechanikai húzás? | A vékony vezeték és a kis csatlakozó könnyen sérülhet rögzítés nélkül. |
Döntés előtt ellenőrizd
A LiPo akku (802540, 3.7V, 850mAh, SH1.25) kiválasztása előtt ezeket érdemes végigvenni:
- A készülék tényleg 1 cellás, 3,7 V névleges LiPo vagy Li-ion akkura készült.
- A beépítési hely fogadja a 802540 méretű, kb. 8 mm vastag lapos cellát.
- A csatlakozó SH1.25, nem JST-PH 2,0 mm vagy JST-XH 2,54 mm.
- A polaritás a célpanelhez illeszkedik.
- A töltőáramkör 1S LiPo cellára készült.
- A terhelés csúcsárama nem haladja meg a rendszer biztonságos tartományát.
- A készülékben van mechanikai rögzítés, hogy az akku ne mozogjon és ne feszüljön.
- A védőelektronika megléte: !!!.
- A biztos kisülési áram: !!!.
- A vezetékhossz: !!!.
Használati korlátok – mikor ne ezt válaszd?
- Ne a LiPo akku (802540, 3.7V, 850mAh, SH1.25) legyen a választás, ha a készülék 5 V-os akkutápot vár, és nincs megfelelő átalakító vagy tápmenedzsment.
- Ne ezt válaszd, ha a panel JST-PH 2,0 mm, JST-XH 2,54 mm vagy más mechanikai csatlakozót használ.
- Ne építsd be nagy áramfelvételű motoros, fűtőszálas vagy nagy teljesítményű LED-es eszközbe biztos terhelhetőségi adat nélkül.
- Ne használd olyan készülékben, ahol az akku hajlítva, préselve vagy éles perem mellett futna.
- Ne töltsd közvetlenül USB 5 V-ról, labortápról vagy általános tápegységről LiPo töltőelektronika nélkül.
- Ne használd gyermekjátékban vagy felügyelet nélküli töltési helyzetben külön védelmi kialakítás nélkül.
- Ne cseréld be régi akkura csak feszültség és kapacitás alapján, ha a csatlakozó, polaritás vagy fizikai méret nincs ellenőrizve.
Műhelymegfigyelés
A legtöbb hibát ennél a méretű LiPo akkumulátornál nem a kapacitás okozza, hanem a csatlakozóval kapcsolatos feltételezés. A 1,25 mm-es és 2,0 mm-es akkucsatlakozó ránézésre nagyon hasonló lehet, de nem ugyanaz. A polaritást még akkor is ellenőrizni kell, ha a csatlakozó mechanikailag passzol, mert azonos házban is előfordulhat eltérő vezeték-sorrend.
Biztonsági megjegyzés
A LiPo akkumulátor mechanikai sérülés esetén veszélyes lehet. Nem szabad szúrni, hajlítani, rövidre zárni vagy felügyelet nélkül tölteni. Gyermekek kezébe önállóan nem való.
Fontos!
A használat során a töltőfeszültség ne haladja meg a kb. 4,25V-ot, az akku pedig lemerültnek tekinthető, ha a cellafeszültség kb. 3,0V (2,75V) alá esik. A kisütési ciklus legvégén a belső ellenállás enyhén megnövekszik, ami nagyobb áramoknál az akku enyhe melegedését okozza – ez normális viselkedés.
Az akku céláramkör polaritását minden ellenőrizni szükséges – a JST/GH/SH csatlakozóban a polaritás megcserélhető!
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Technológia: | Li-Pol, lítium-polimer |
| Konfiguráció: | 1S, 1 cella |
| Névleges feszültség: | 3,7 V |
| Teljes töltési feszültség: | kb. 4,2 V |
| Kapacitás: | 850 mAh |
| Energiatartalom: | kb. 3,15 Wh |
| Méretkód: | 802540 |
| Tipikus méret: | kb. 8 x 25 x 40 mm |
| Vastagság: | 8,0 mm |
| Csatlakozó: | 2 pólusú JST-SH 1,25 mm, SH1.25 |
Csomag
- 1x LiPo akku (802540, 3.7V, 850mAh, SH1.25
