Leírás
Amikor a Heltec V3 panel már nem “csak egy fejlesztőpanel”, hanem egy terepre szánt, hordozható, működő csomópont. És ilyenkor a legkisebb figyelmetlenség is drága: egy karc az OLED-en, egy megfeszített USB-C, egy letört csatlakozó… és borul az egész teszt.

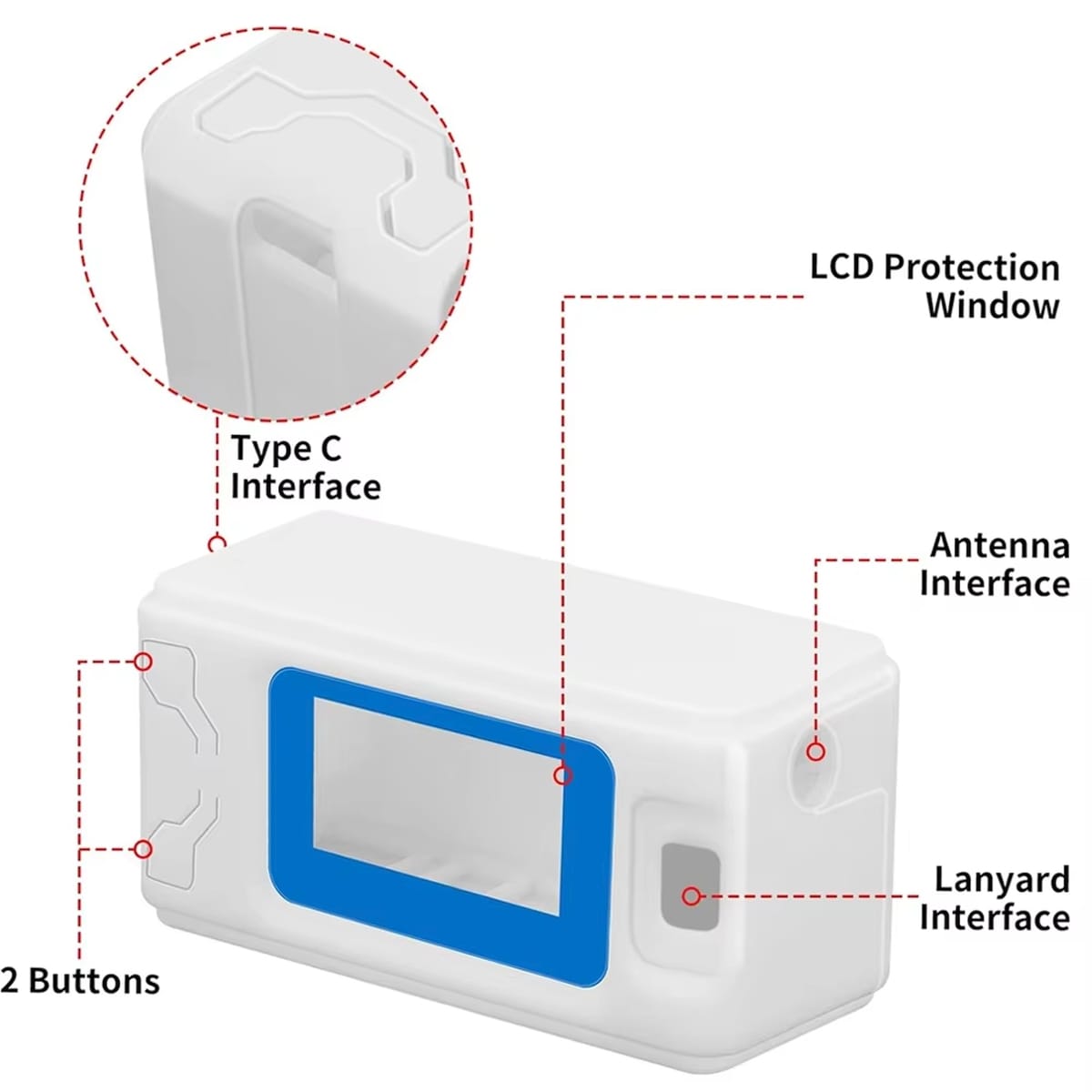

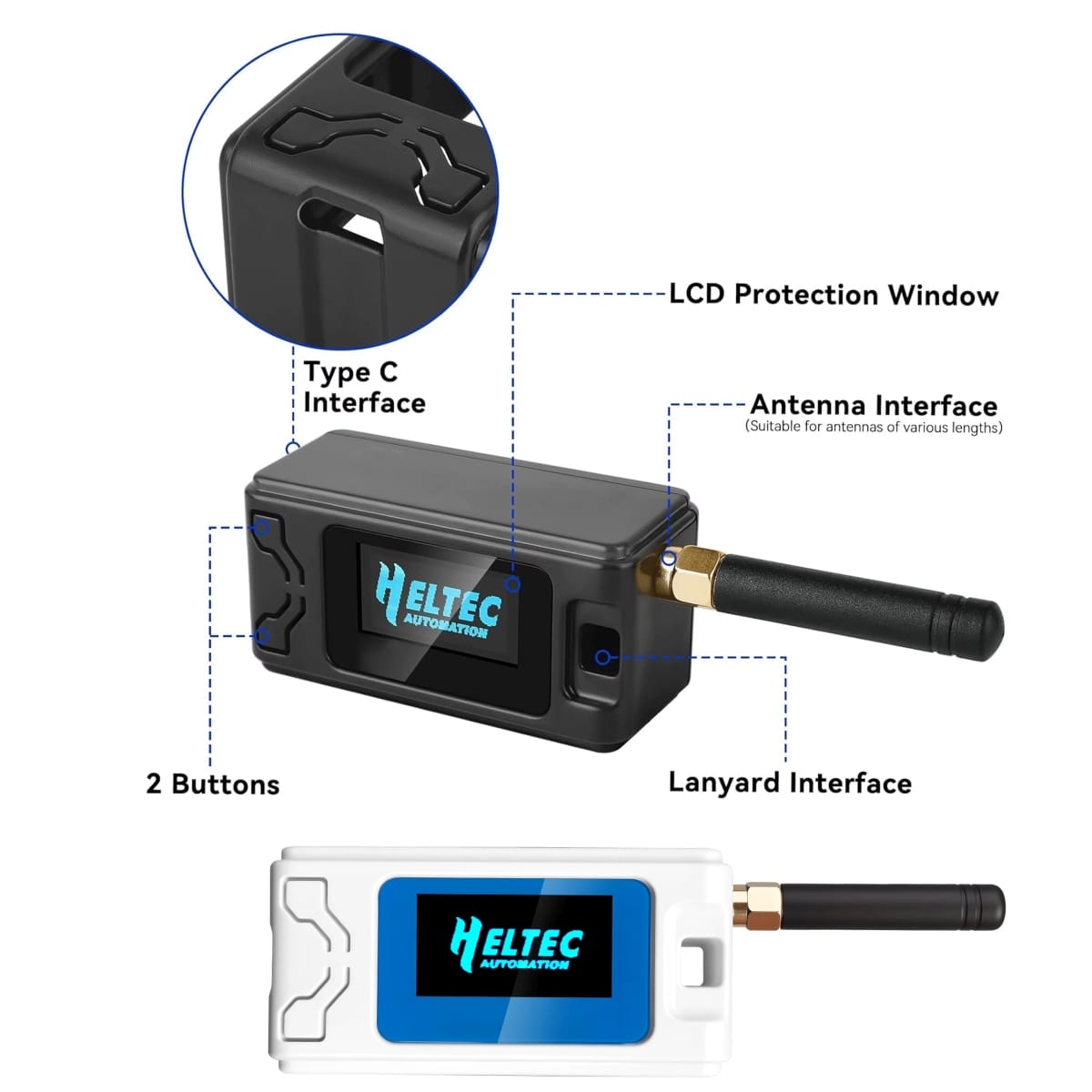

A Heltec WiFi LoRa 32 V3 fehér ház egy célkiosztású mechanikai védőburkolat, ami pont erre való: védi a panelt és a kijelzőt, miközben hozzáférhető marad az USB‑C, a gombok, az OLED és az antenna kivezetés.
Fontos: ez a ház kizárólag Heltec WiFi LoRa 32 V3 (Heltec V3) formátumhoz használható!
Működés
Ez a “case” nem elektronika, hanem rendező.
- A ház a Heltec V3 panel méretéhez és kiosztásához igazított tokozat.
- A kivágásokkal nem elrejti, hanem használhatóvá teszi a beépített csatlakozókat és kezelőszerveket.
- A célja, hogy terepi teszteknél, járműves telepítésnél vagy prototípus dobozolásnál ne a NYÁK legyen az első, ami az ütést kapja.
Kompatibilitási támpont: a Heltec WiFi LoRa 32 V3 tipikus mérete 50,2 × 25,5 × 10,2 mm. A ház kiválasztásánál a verzióazonosság kritikus!

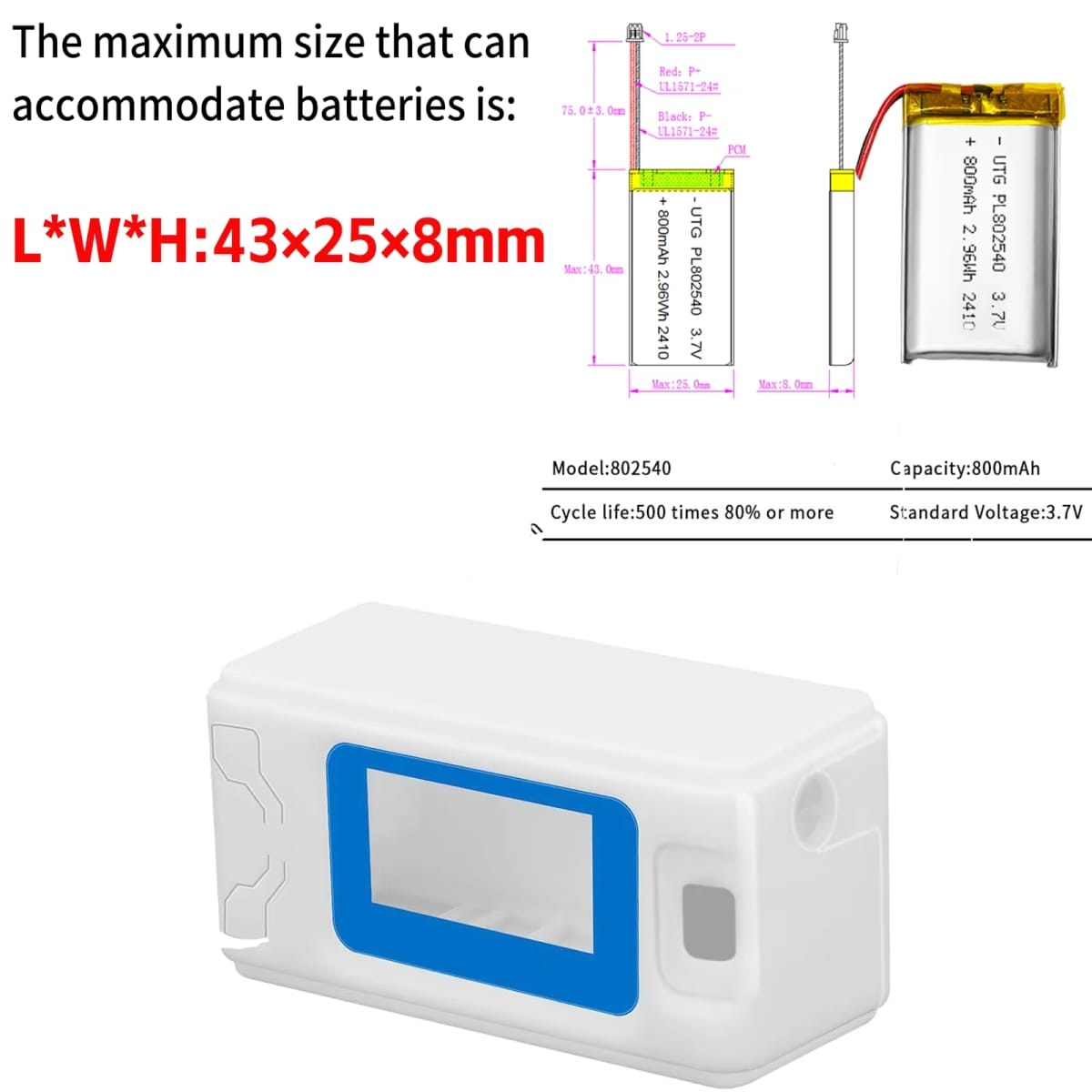

Akkumulátor: a leírásban szereplő belső méret és akkumulátor-kompatibilitás (800 mAh / 8×25×43 mm) nem gyártói adatként szerepel. Emiatt vásárlás előtt a tényleges akkumulátor méret ellenőrzése javasolt (különösen a vastagság!). Az ajánlott 802540 akku tesztelésre is került – azzal működik.
Mire nem való: ha neked tömített, IP-védett kültéri doboz kell kábelátvezetővel, akkor ez a ház nem kötődoboz – ott inkább IP65/67 jellegű megoldás indokolt.
Felhasználási ötletek – amire tényleg megfelelő
- Hordozható Meshtastic csomópont Heltec V3 panellel (akkus üzem, rendezett beépítés).
- LoRaWAN szenzorcsomópont prototípus terepi tesztre (szállítás közbeni sérülések ellen).
- Oktatási demonstrátor, amit nyugodtan kézbe lehet adni.
- Járműves telepítés (ideiglenes logger, rázkódó környezet).
- Műhely-node: a sok csatlakoztatás-lecsatlakoztatás közben is védett marad.
- Rövid idejű kültéri kihelyezés, ha az időjárásvédelem külön külső dobozzal megoldott.
“Oké, de mi van a környezettel?”
A burkolat értéke itt egyszerű: csökkenti a mechanikai hibákból jövő szívást.
- kevesebb kijelző-karc,
- kevesebb csatlakozó-feszülés,
- kevesebb “kontaktos, mert megmozdult” jellegű hiba.
Műszaki jellemzők
- Terméktípus: mechanikai burkolat (case) fejlesztőpanelhez
- Célpanel: Heltec WiFi LoRa 32 V3
- Szín: fehér

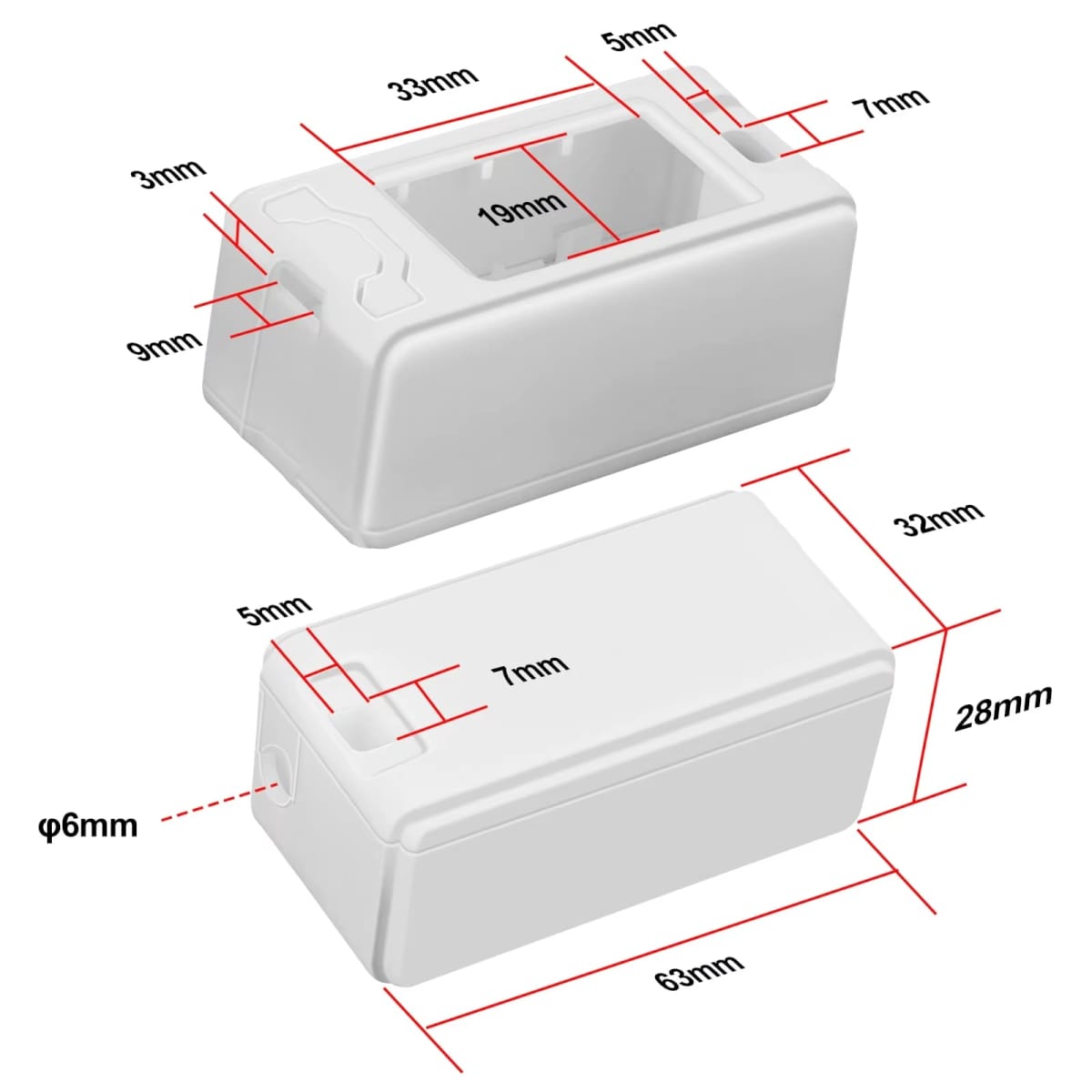

- Belső méret: 43 × 25 × 8 mm (kereskedői leírás szerint)

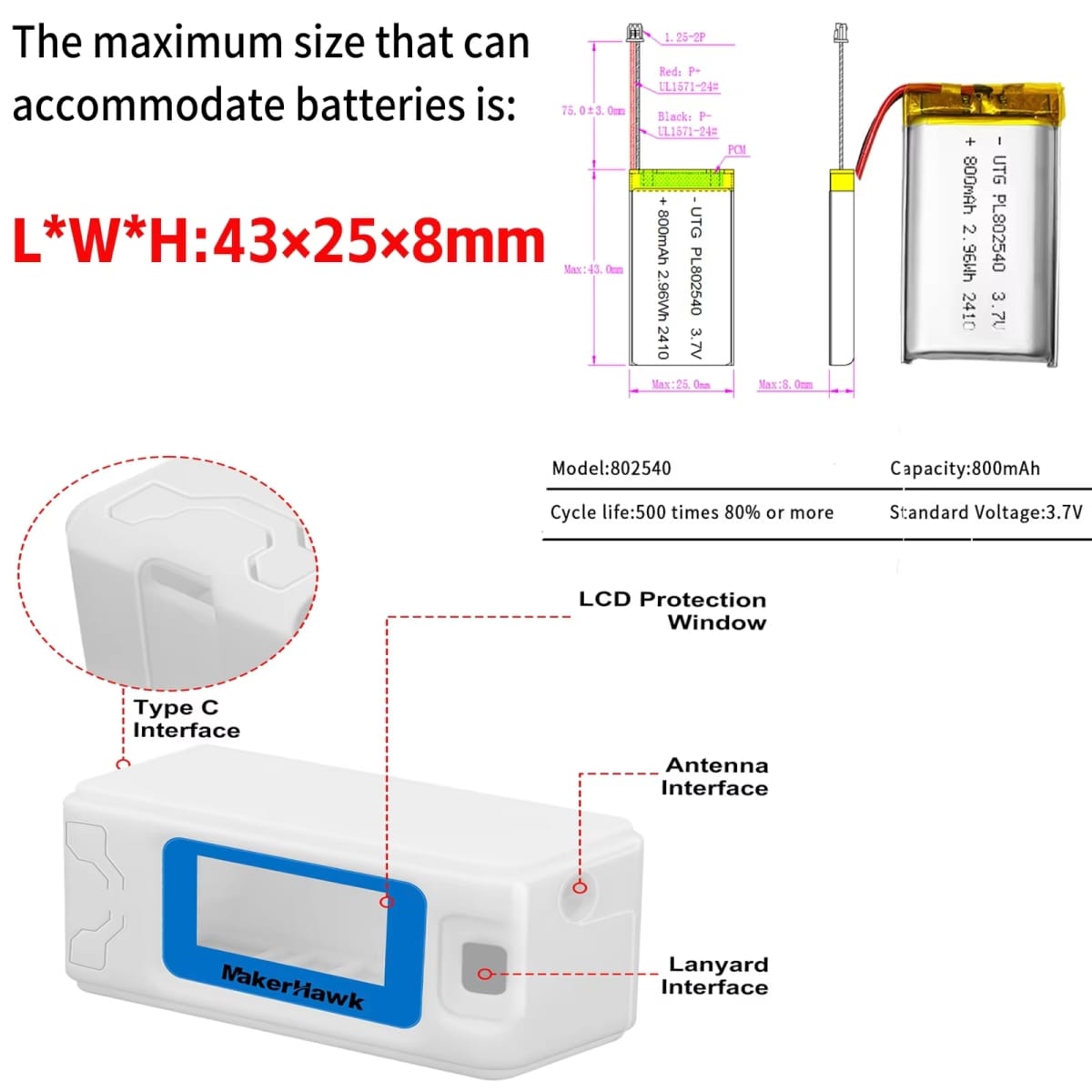

- Akkumulátor-kompatibilitás: ~600…900 mAh, max. 8 × 25 × 43 mm befoglaló méret
Kompatibilitás és gyakori buktatók (azaz mire figyelj oda!)
- Kompatibilis: Csak Heltec WiFi LoRa 32 V3 (Heltec V3)
- Nem kompatibilis / tipikus félreértés: Heltec V2, Heltec V4 (kiosztás és mechanika eltér)
- Akksinál a kritikus pont: A vastagság a legszűkebb keresztmetszet. Ne csak a mAh-t nézd, hanem a mm-t is! Max méret: 8x25x8 mm. Az akkucsatlakozó SH1.25 típus!

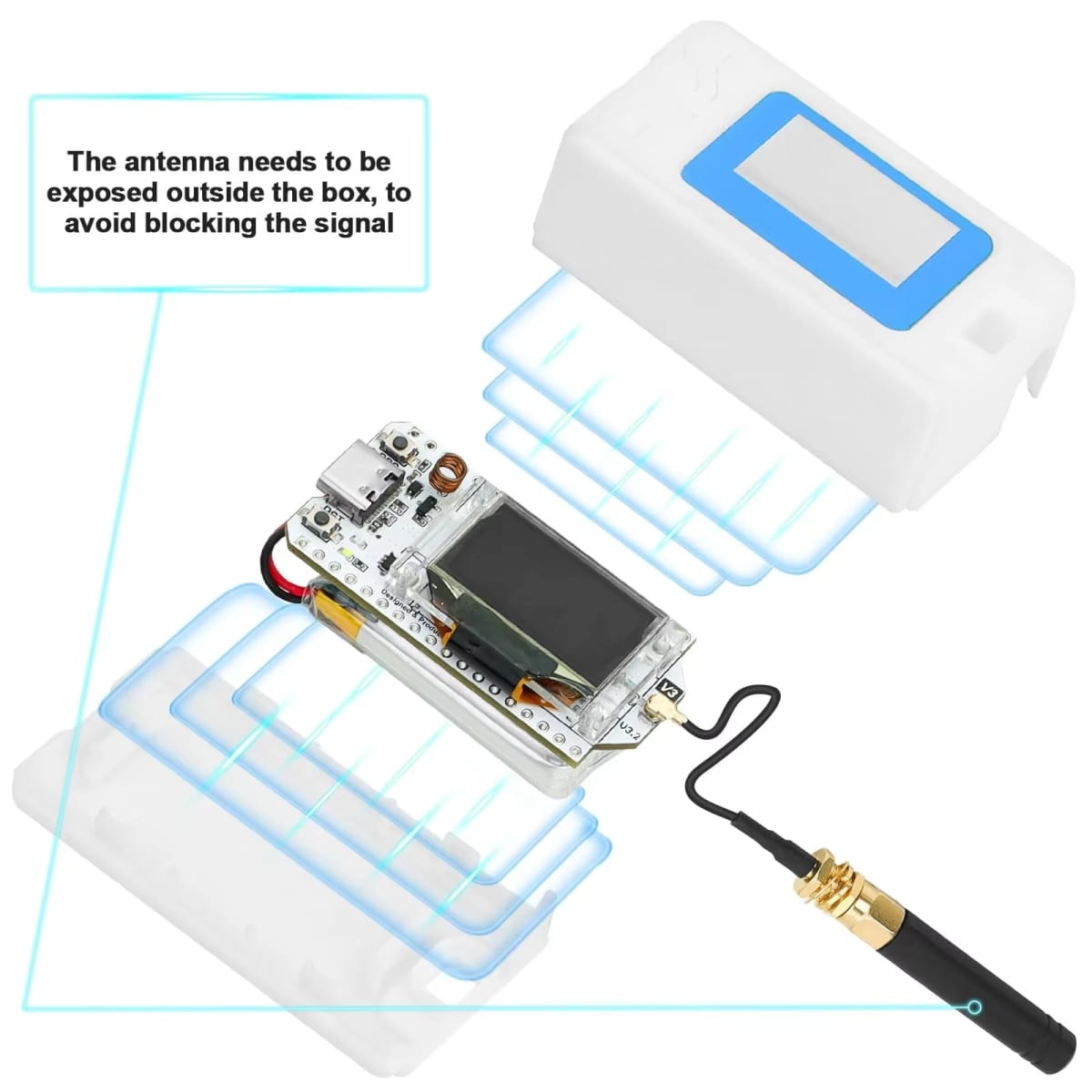

- Antenna / kábelkivezetés: U.FL/IPEX csatlakozónál hagyj elég helyet a kábelnek: ne törjön meg, ne feszüljön.
GYIK – a felmerülő kérdések
Biztosan V3-hoz való?
Igen: ez a ház célzottan Heltec WiFi LoRa 32 V3 panelhez készült. V2-höz nem javasolt.
Be fog férni az akkumulátorom?
A beépíthetőség a fizikai méreten múlik. A tapasztalat szerint a max. 8×25×43 mm méret rendben van (802540 típus teljesen OK) – kisebb lehet, nagyobb méretű nem fér be.
Marad hozzáférés az USB‑C-hez és az OLED-hez?
Igen, a kivágások célja pont az, hogy a napi használat (táp/programozás, gombok, kijelző) is lehetővé váljon.
Kültérre elég?
Mechanikai védelemre igen, de nem tömített IP-doboz. Esőnek, párának, tartós kültérnek inkább külön külső dobozt válassz.
Csomag
- 1 db szilikon védőtok BBC micro:bit V2 panelhez (a kialakítás macskafej, többféle színben).
