Leírás
A modul központjában az STMicroelectronics LIS3DH gyorsulásmérő chipje áll, amely ultra‑alacsony áramfelvételű, digitális MEMS háromtengelyes lineáris gyorsulás‑érzékelő: akár ±2 g, ±4 g, ±8 g vagy ±16 g méréshatárral, 10‑ vagy 12‑bites felbontással, és 1 Hz–5,3 kHz adatfrissítési sebességgel. A chip támogatja I²C és SPI interfészeket, két független megszakítás‑generátort mozgás- vagy szabad‑esés érzékeléssel, beépített FIFO puffert (32 szintű, 16‑bites), beépített hőfok-mérőt és önellenőrzést.

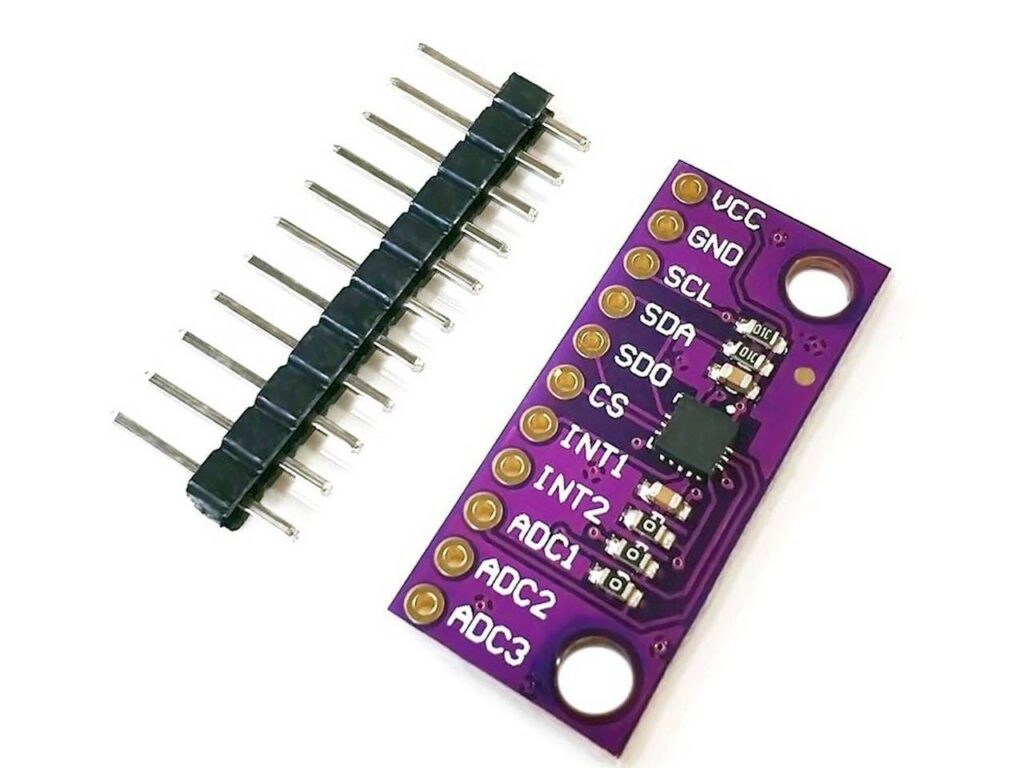

A modulon színes, lila nyomtatott áramköri lap található, amely viszont tartalmazza az ST chipet, valamint kiegészítő alkatrészeket: 3,3 V szabályozót vagy szintillesztőt (általában), lábkivezetéseket, csatlakozót I²C/SPI használathoz – a felhasználók számára gyors, megbízható integrációt biztosít.
A működés során a felületi MEMS rendszer kapacitív úton érzékeli a gyorsulást, ami az analóg jelet AD-konverterrel digitalizálja. A mikrovezérlő olvashatja az X, Y és Z tengely értékeit, használhatja a megszakításokat mozgás, tájolás, szabad- vagy dupla‑tap események detektálására, FIFO pufferrel csökkentve az MCU terhelését.
Fő előnyök
- Ultra‑alacsony energiafogyasztás (~2 µA standby módban) az IMU‑felhasználásokhoz ideális
- Széles mérési tartomány: ±2 g … ±16 g dinamikusan választható
- I²C és SPI interfész: rugalmas csatlakozás különböző mikrokontrollerekhez
- Beépített funkciók: mozgás‑, freefall‑, orientáció‑ és tap‑érzékelés, FIFO puffer
- Beépített level‑shifter vagy 3,3 V szabályozó (!!! ellenőrizendő konkrét boardon) – biztosítja az 5 V rendszerekkel való kompatibilitást
- Kompakt, könnyen rögzíthető, lila PCB dizájn, hobbiprojektekhez is esztétikus megjelenés
Műszaki jellemzők
- Tápfeszültség: 1,71 V–3,6 V (chip) (NINCS 5V tápellátása!
- Interfész: I²C (max 400 kHz) vagy SPI (3‑ vagy 4‑vezetékes, max 10 MHz)
- Mérési tartomány: ±2 g / ±4 g / ±8 g / ±16 g
- Felbontás: 10‑12 bit (adattól függően)
- Adatfrissítés (ODR): 1 Hz – 5,3 kHz
- FIFO puffer: 32 szint, 16 bit/channel
- Megszakítások: 2 független interrupt generátor (mozgás, free‑fall, orientáció stb.)
- Tempérőmérő: beépített szenzor
- Áramfelvétel: akár 2 µA üresjáratban, ~µA‑tól mért értéktől függően
- Üzemhőmérséklet tartomány: –40 °C … +85 °C
- Shock-tűrés: akár 10000 g
- Csatlakozás: 0,1″ (2,54 mm) tűsorc, 4‑6 bekötési pont (VCC, GND, SDA/MOSI, SCL/SCK, opcionális INT, CS) – board‑specifikus
- I/O adatvonal: 3.3V LVTTL szintű, 5V esetén szintillesztés szükséges!
Dokumentáció
- Gyártói adatlap (datasheet): ST LIS3DH hivatalos dokumentáció [STMicroelectronics]
- SparkFun technikai leírás és hookup guide a LIS3DH breakout‑hoz [sparkfun.com]
- Adafruit LIS3DH modul termékleírás és tutorial (±2/4/8/16g, STEMMA QT, stb.) [adafruit]
Csomag
- 1x LIS3DH accelerométer modul
- 1x tüskesor
