Leírás

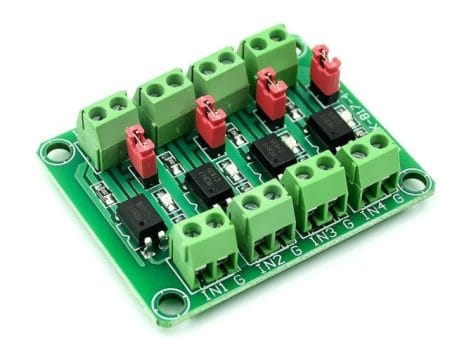

Optocsatoló – 4 csatorna modul olyan elektronikai interfész eszköz, amely optikai elven történő galvanikus leválasztást biztosít négy digitális jel számára. A modul logikai vezérlést szétválasztja a kimeneti áramkörtől, ezzel csökkentve a zajt és védve az érzékeny vezérlő oldalt. A modul elsősorban mikrokontrolleres vezérlésekhez, digitális interfészek zajcsökkentéséhez és feszültségszint-illesztéshez alkalmas.
Optocsatoló 4 csatorna modul meghatározott célra készült leválasztó egység, amely fényalapú izolációt használ a vezérlő és a kimeneti oldal között. A modul tipikus használata mikrokontroller-vezérelt relék, motorvezérlők és egyéb digitális kimenetek megbízható elválasztása.
Működés
A modul belső eleme négy darab optocsatoló (pl. PC817) optikai egység, melyek LED-fototranszistor párokat tartalmaznak. Amikor a bemeneti oldal LED-je polarizált jellel meghajtódik, az LED fényt bocsát ki. A fény a fototranszistoron keresztül aktiválja annak kimenetét, amely így digitális jelet produkál. A fototranszistor és a LED fizikailag elkülönült, így a két oldal galvanikusan leválasztott, minimalizálva a közvetlen elektromos kapcsolatot a zajos és érzékeny részek között.
A modulban gyakran találhatóak pull-up / pull-down jumper beállítások, amelyek lehetővé teszik a kimeneti logikai szint kívánt irányba történő kezelését. A bemeneti és kimeneti oldalak tápfeszültsége külön is adagolható, így különböző logikai szintek kezelhetőek.
A fototranszistor sebessége és átviteli jellemzője korlátozza a modul által támogatott maximális jelfrekvenciát, ezért nagysebességű digitális buszoknál a teljesítmény csökkenhet.
Felhasználási lehetőségek
- Arduino vagy ESP32 mikrovezérlő és relévezérlő leválasztása
- Zajos motorvezérlő jelek optikai szigetelése
- 3.3 V logika 5 V perifériák galvanikus elválasztására
- Ipari szenzorok digitális kimenetének védelme
- Raspberry Pi GPIO leválasztása külső áramköröktől
Bizalomépítő információ
A modul PC817 optocsatoló elemeket használ, amelyek széles körben dokumentáltak és elérhetők Arduino és Raspberry Pi közösségi példákban. A modult számos nyílt forrású könyvtár és kapcsolási példa támogatja, így a beüzemelés nem igényel egyedi hardverfejlesztést. A PC817 optocsatoló modulokhoz rengeteg példa, dokumentáció és kisérleti kód érhető el közösségi forrásokból.
Műszaki jellemzők
- Csatornák száma: 4
- Optocsatoló típus: PC817 vagy azonos
- A 4 csatornás optocsatoló 817 típusú optokaput tartalmaz. Az egyes kapuk egymástól függetlenek.
- Bemeneti feszültség: tipikusan 3.3 V–10 V DC
- Kimeneti feszültség: tipikusan 3.3 V–30 V DC
- Galvanikus leválasztás: optikai szigetelés
- Logikai interfészek: TTL/CMOS kompatibilis
- Pull-up / pull-down beállítás: igen

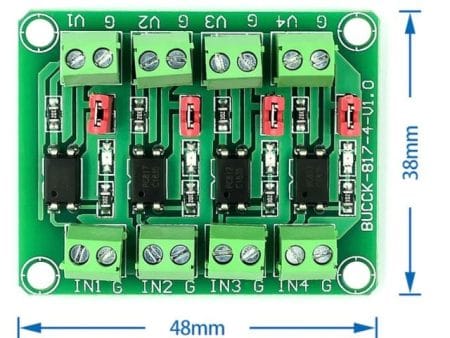

- Méretek: tipikusan ~47 × 37 mm
- Maximális átviteli sebesség: alacsony-közepes digitális frekvenciákhoz
Dokumentáció
Csomag
- 4-csatornás optocsatoló modul: 1 db
- Pull-up / pull-down jumper: 4 db
