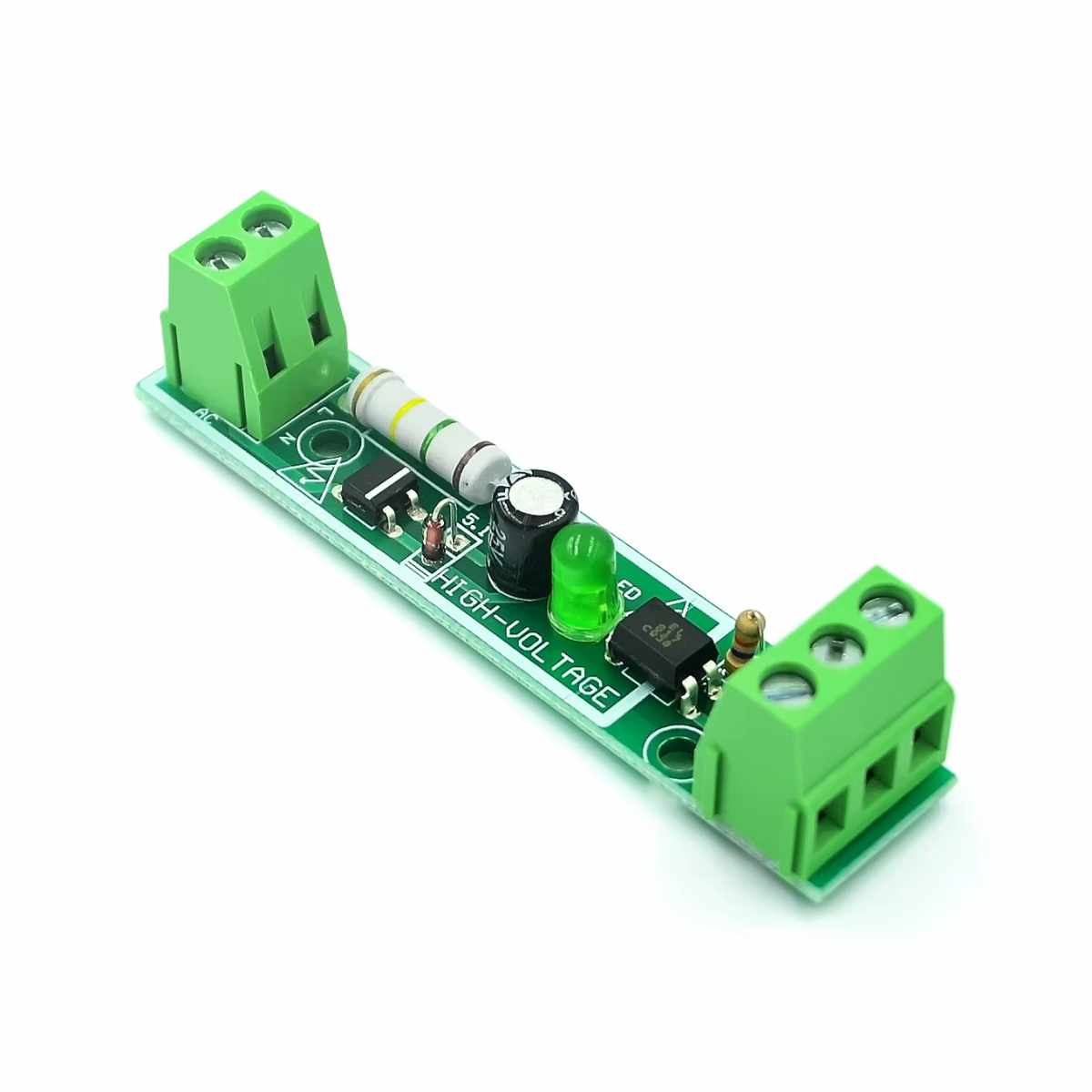

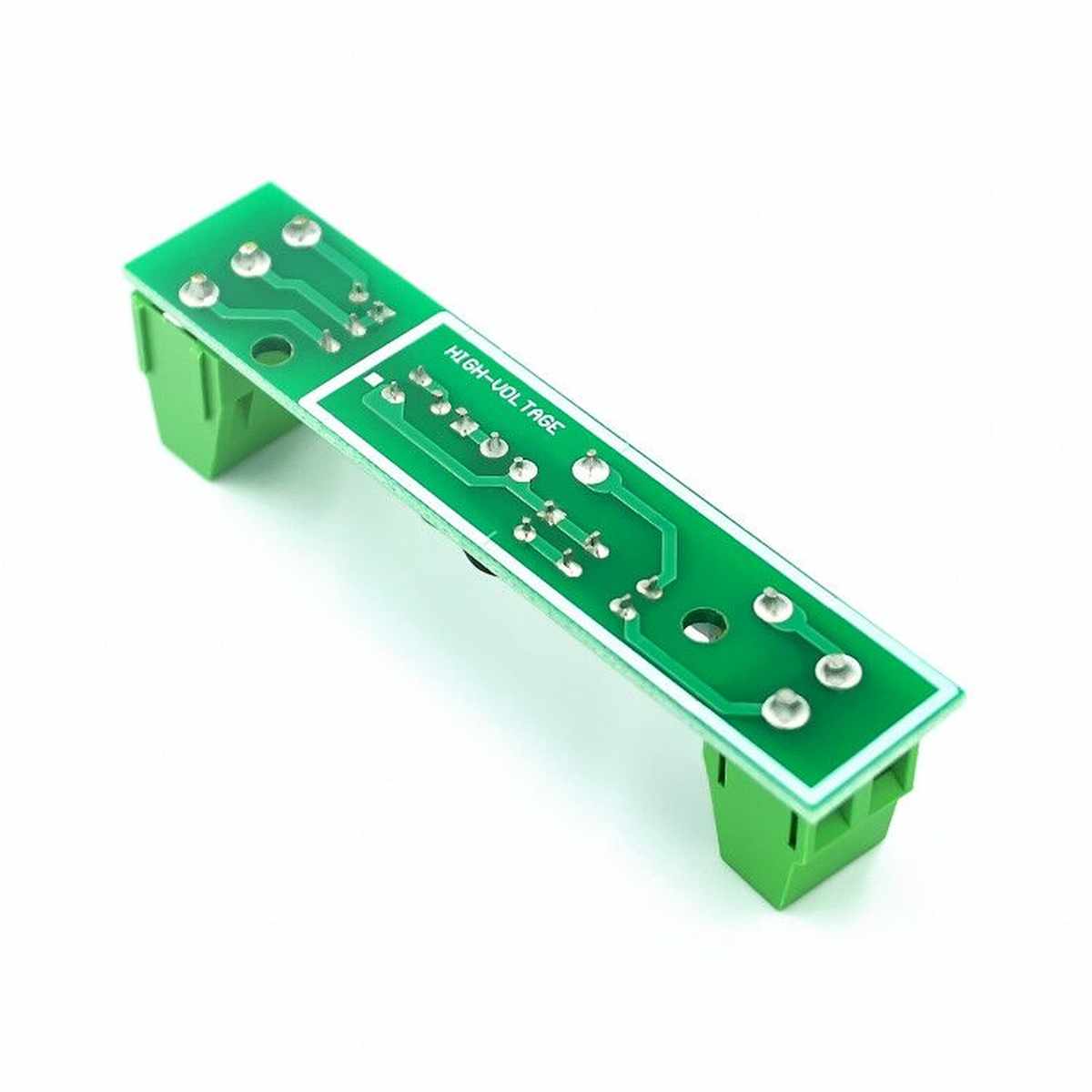

Optocsatoló modul – 1 csatorna, 230 V AC érzékelés

Kérdés: Mire való ez az 1 csatornás, 230 V-os optocsatolós modul?
Válasz: Ez a modul arra használható, hogy biztonságos, kisfeszültségű oldalon jelezze: jelen van-e egy 230 V-os váltófeszültségű hálózati jel. Egyszerűbben fogalmazva nem a hálózati feszültséget kapcsolja, hanem azt érzékeli, hogy van-e áramellátás egy adott ponton. Ez különösen hasznos akkor, ha egy mikrokontrolleres projektben, automatizálási feladatban vagy hibajelző rendszerben szeretnéd figyelni a 230 V jelenlétét.

Kérdés: Mit jelent az, hogy optocsatolós és galvanikusan leválasztott?
Válasz: Az optocsatoló lényege, hogy a hálózati oldal és a vezérlőelektronika oldala villamosan el van választva egymástól. A két oldal között az információ fény segítségével jut át, nem közvetlen elektromos összeköttetéssel. Ez a galvanikus leválasztás segít abban, hogy a 230 V-os oldal ne kerüljön közvetlen kapcsolatba az olyan érzékeny eszközökkel, mint egy Arduino, ESP32, ESP8266 vagy más 3,3 V / 5 V logikai bemenet.

Kérdés: Kezdőknek és laikusoknak is jó választás lehet ez a hálózati jelenlétérzékelő modul?
Válasz: Igen, mert a működése könnyen érthető: ha a bemeneten megjelenik a hálózati AC feszültség, a kimeneten ennek megfelelő digitális logikai állapot jelenik meg. Ugyanakkor fontos tudni, hogy a 230 V-os bekötés már nem kezdőbarát terület. A logikai oldal egyszerűen kezelhető, de a hálózati oldal bekötését csak megfelelő villamossági ismerettel, fokozott óvatossággal és biztonságos szereléssel szabad elvégezni.

Kérdés: Mire nem való ez a 230 V AC érzékelő modul?
Válasz: Nem pontos feszültségmérésre való, tehát nem azt mondja meg, hogy 217 V vagy 231 V van-e a vezetéken. Ez egy AC jelenlétérzékelő modul, vagyis digitális visszajelzést ad arról, hogy a hálózati jel érzékelhető-e. Nem relé, nem teljesítménykapcsoló, nem dimmer, és nem terhelések kapcsolására szolgál. Akkor jó választás, ha állapotfigyelésre, áramszünet-érzékelésre vagy tápjelenlét ellenőrzésére keresel egyszerű megoldást.

Kérdés: Milyen eszközökkel lehet együtt használni ezt az 1 csatornás optocsatolót?
Válasz: A modul tipikusan 3 V-os vagy 5 V-os logikai környezetben használható, ezért jól illeszthető mikrokontrolleres és beágyazott rendszerekhez. Gyakori felhasználás Arduino, ESP32, ESP8266, Raspberry Pi-alapú kiegészítő logika, valamint PLC digitális bemenet előtti állapotjelzés esetén. Akkor különösen hasznos, ha egy 230 V-os hálózati állapotot szeretnél kisfeszültségű elektronikával megfigyelni.

Kérdés: Milyen gyakorlati feladatokra használják ezt a modult a való életben?
Válasz: Tipikus alkalmazás az áramszünet érzékelése, a hálózati betáp meglétének figyelése, egy készülék AC tápjának visszajelzése, szivattyú vagy világítás hálózati jelenlétének ellenőrzése, illetve automatizálási rendszerek állapotnaplózása. Jó megoldás lehet okosotthon projektekben, műhelyfelügyeletnél, vezérlőszekrények diagnosztikájában vagy oktatási célú elektronikában is, amikor a cél nem a kapcsolás, hanem a jelenlét felismerése.

Kérdés: Hogyan kell elképzelni a bekötését egy laikus számára?
Válasz: A modul egyik oldala a 230 V-os érzékelendő hálózati ponthoz kapcsolódik, a másik oldala pedig a kisfeszültségű vezérlőrendszerhez. A kisfeszültségű oldalon általában tápfeszültséget és egy digitális kimenetet kapsz, amit egy mikrokontroller bemenetére lehet vezetni. A lényeg, hogy a hálózati és a logikai oldalt külön kell kezelni, és a 230 V-os rész szerelése során minden érintésvédelmi és biztonsági szabályt be kell tartani.

Kérdés: Miért lehet késleltetés a jel eltűnésében, és ez gondot jelent-e?
Válasz: Ennél a típusnál előfordulhat, hogy a hálózati jel megszűnését nem azonnal, hanem kis késéssel érzékeli a rendszer. Ez sok felhasználásnál teljesen normális és még előnyös is lehet, mert segíthet a rövid zavarok, pillanatnyi kimaradások vagy bizonytalan átmenetek kisimításában. Ha viszont valaki nagyon gyors, ezredmásodperces reakciót vár el, akkor érdemes ellenőrizni, hogy az adott projektben ez a működés megfelel-e.

Kérdés: Milyen tipikus hibákat szoktak elkövetni a használata során?
Válasz: Gyakori hiba, hogy valaki mérőmodulként tekint rá, pedig ez valójában jelenlétérzékelő. Szintén probléma lehet a rossz oldalak összekeverése, a nem megfelelő szigetelés, a laza bekötés vagy a 230 V-os oldal túl könnyelmű kezelése. Az is félreértéshez vezethet, ha valaki azt várja, hogy a modul önmagában kapcsolni fog egy hálózati fogyasztót. Ez a panel inkább digitális visszajelzésre való, nem teljesítménykapcsolásra.

Kérdés: Mikor jobb választás az 1 csatornás kivitel, mint egy többcsatornás AC érzékelő modul?
Válasz: Akkor érdemes ezt a verziót választani, ha csak egyetlen 230 V-os ágat, egy készülék tápjelenlétét vagy egy konkrét hálózati pontot szeretnél figyelni. Az 1 csatornás optocsatoló egyszerűbb, áttekinthetőbb és kisebb projektekhez sokszor teljesen elegendő. Ha viszont több ágat, több külön kört vagy akár több fázist kell felügyelni, akkor célszerű lehet több bemenetet kínáló modult használni.
