PIR-szenzor micro - mozgásérzékelő (SR-602)

Name: PIR-szenzor micro – mozgásérzékelő (SR-602)
Brand: Tavir
SKU: T83877
Price: 990 HUF
Availability: InStock

Leírás

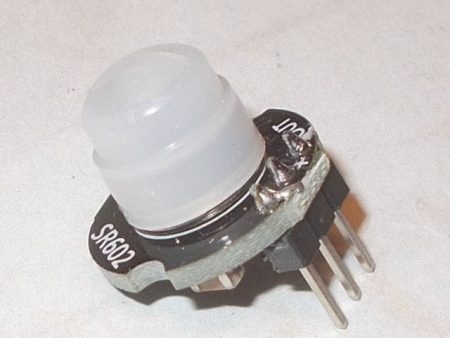

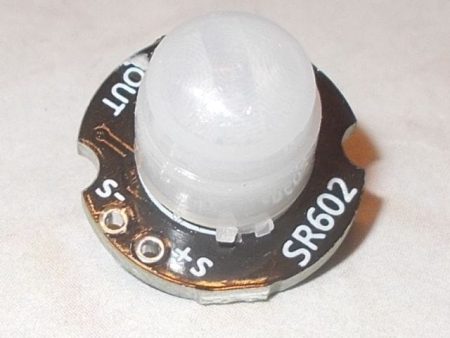

Az SR-602 mikro PIR mozgásérzékelő egy kompakt méretű, passzív infravörös elven működő jelenlétérzékelő modul, amelyet kifejezetten kis méretű, alacsony fogyasztású beágyazott rendszerekhez terveztek. Feladata az élőlények által kibocsátott infravörös sugárzás időbeli változásának érzékelése, amelyből digitális mozgásjel keletkezik.

A modul tipikusan olyan alkalmazásokban használatos, ahol korlátozott a hely, alacsony az energiafelhasználás és nincs szükség állítható érzékenységre vagy időzítésre. Ilyen környezet lehet akkumulátoros eszközök, rejtett jelenlétérzékelők vagy egyszerű automatizálási megoldások.

Működés

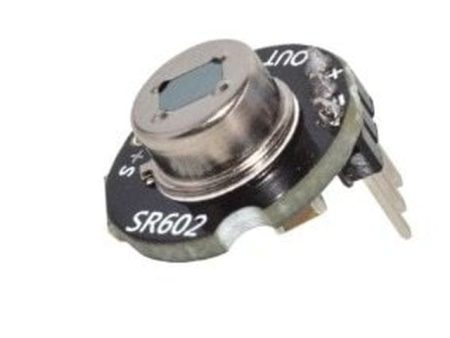

A PIR – Passive Infrared – érzékelő nem bocsát ki sugárzást, hanem a környezet hőmérsékleti mintázatának változását figyeli. Az SR-602 belsejében egy piroelektromos szenzorelem található, amely a Fresnel lencsén keresztül érkező infravörös sugárzás változására reagál.

Amikor egy melegebb test – például ember – áthalad az érzékelési zónán, a szenzor kimenetén digitális logikai szintváltás jelenik meg. A modul belső jelfeldolgozása fix paraméterekkel dolgozik, ezért nem tartalmaz állítópotmétereket, ami egyszerűsíti a használatot és csökkenti a hibalehetőségeket.

A kimenet tipikusan HIGH szintre vált mozgás esetén, majd egy előre meghatározott idő után visszaáll LOW állapotba. Az SR-602 kis mérete miatt az érzékelési tartomány rövidebb, mint a klasszikus HC-SR501 típusnál, ami sok esetben előnyös, például pontos zónahatárolásnál.

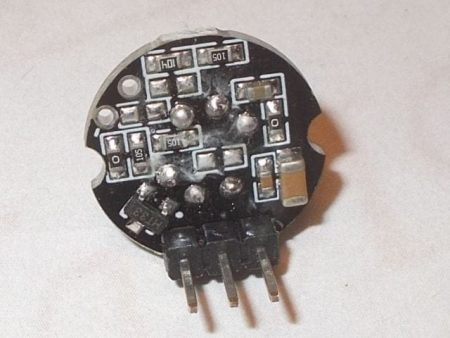

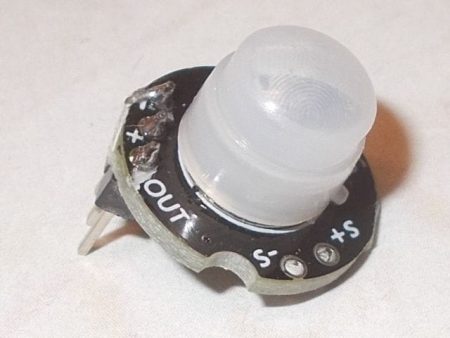

A modul 3 tűs csatlakozással rendelkezik – VCC, GND, OUT – így közvetlenül illeszthető mikrokontrolleres bemenetekhez. A tápellátás alacsony feszültségről történik, ezért elemes és akkumulátoros rendszerekhez is jól használható.

Felhasználás

Akkumulátoros jelenlétérzékelő eszközök
Miniatűr riasztó- és ébresztőrendszerek
Automatikus világításvezérlés kis terekben
Beágyazott IoT eszközök mozgásdetektálása
Oktatási projektek PIR működésének bemutatására
Rejtett vagy esztétikailag diszkrét érzékelők

Az SR-602 modul Arduino kompatibilis, és széles körben használják egyszerű digitális bemeneti jelforrásként Arduino, ESP8266, ESP32 és Raspberry Pi alapú rendszerekben. A fix paraméterezésű kialakítás miatt a működés kiszámítható, dokumentált és könnyen reprodukálható.

A típus elterjedt oktatási és hobby projektekben, különösen ott, ahol a HC-SR501 mérete vagy fogyasztása nem megengedhető.

Műszaki jellemzők

Érzékelő típus: PIR – passzív infravörös
Modell: SR-602
Tápfeszültség: 3.3–5 V DC
Kimenet: Digitális HIGH/LOW
Érzékelési távolság: kb. 2–3 m
Érzékelési szög: kb. 100°
Áramfelvétel: < 20 µA nyugalmi állapotban
Méret: mikro kivitel
Állíthatóság: nincs – fix paraméterek
Csatlakozás: 3 tűs tüskesor

Bekötés

1: Vcc (3.3…15V),
2: Szenzorkimenet,
3: GND,

Csomag

1x SR602 PIR szenzor

További információk

Tömeg	0,015 kg
Méretek	2 × 2 × 1 cm
Cikkszám	T83877
Protokoll	Logikai szint
Szenzor	Mozgás
Tápfeszültség [V]	3.3V, 5V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„PIR-szenzor micro – mozgásérzékelő (SR-602)” értékelése elsőként

Kérdés: Mi az a PIR mozgásérzékelő, és hogyan működik?
Válasz: A PIR (passzív infravörös) szenzor olyan elektronikai eszköz, amely az emberi test által kibocsátott hősugárzást érzékeli. Amikor valaki elhalad az érzékelési tartományban, a szenzor a hőmérséklet-változás hatására jelet ad ki, amely digitális HIGH szintként jelenik meg. Ezáltal kiválóan alkalmas jelenlétérzékelésre, mozgás detektálására és automatikus vezérlésekre.

Kérdés: Milyen típusú projekteknél használható a HC‑SR602 mozgásérzékelő?
Válasz: A HC‑SR602 típusú PIR szenzor ideális olyan mikrokontrolleres alkalmazásokhoz, mint például világítás vezérlés, riasztórendszerek, jelenlétérzékelők, energiatakarékos automatikus aktiválások, vagy akár interaktív robotikai rendszerek.

Kérdés: Milyen tápfeszültséggel működtethető az SR‑602 szenzor?
Válasz: A HC‑SR602 PIR szenzor széles bemeneti feszültségtartományban működik, jellemzően 3.3 V–15 V DC között. Ezáltal könnyedén illeszthető mind 3.3 V-os (pl. ESP32) és 5 V-os (pl. Arduino UNO) rendszerekhez is.

Kérdés: Mekkora a mozgásérzékelési távolsága ennek a szenzornak?
Válasz: Az SR‑602 mozgásérzékelő hatótávolsága körülbelül 3–5 méter, azonban az optimális működési tartománya kb. 0–3.5 méter. Az érzékelés a szenzor látószögén belül történik, amely jellemzően 100–120° közötti.

Kérdés: Hogyan csatlakoztatható az SR‑602 szenzor egy Arduino rendszerhez?
Válasz: Az SR‑602 háromlábú eszköz: GND (föld), VCC (tápfeszültség, pl. 5 V), és OUT (digitális kimenet). Az OUT lábat egy digitális bemenetre kell kötni az Arduinón, majd a kimenet figyelésével mozgást lehet érzékelni – HIGH állapot mozgáskor, LOW alapállapotban.

Kérdés: Mi történik, ha nem észlel mozgást a szenzor?
Válasz: Ha nincs mozgás az érzékelési tartományban, a kimeneti jel LOW (alacsony) állapotban marad. A szenzor akkor aktív, ha változást észlel az infravörös sugárzásban – például amikor valaki elhalad előtte.

Kérdés: Állítható az érzékelés érzékenysége vagy az időzítése?
Válasz: A HC‑SR602 szenzor kompakt kialakítása miatt nem tartalmaz trimmert a beállításokhoz. Az időzítés és érzékenység fix paraméterekkel működik, amelyet a gyártó gyárilag optimalizált. Szoftveresen azonban a válaszidő kezelhető.

Kérdés: Mennyi áramot fogyaszt az SR‑602 mozgásérzékelő nyugalmi állapotban?
Válasz: A szenzor rendkívül energiatakarékos: nyugalmi áramfelvétele tipikusan 20 µA körüli, ezért kiválóan alkalmazható akkumulátoros, alacsony fogyasztású rendszerekben is.

Kérdés: Használható kültéren is ez a PIR szenzor?
Válasz: Alapesetben a HC‑SR602 beltéri használatra készült. Kültéri alkalmazás esetén ajánlott IP65‑ös vagy magasabb védelemmel rendelkező burkolat használata, mivel a szenzor nem vízálló, és érzékeny lehet hőmérsékleti ingadozásokra vagy direkt napfényre.

Kérdés: Kompatibilis más mikrokontrollerekkel is az SR‑602?
Válasz: Igen, a szenzor univerzálisan használható minden olyan platformmal, amely képes digitális jelet olvasni. Így kompatibilis az Arduino UNO, Nano, ESP8266, ESP32, Raspberry Pi és egyéb 3.3 V/5 V logikát használó rendszerekkel is.

Kérdés: Hogyan programozzam az Arduino-t a PIR érzékelő kezeléséhez?
Válasz: A programozás egyszerű: egy digitális bemeneti pin állapotát kell figyelni a loop() ciklusban. Ha a szenzor kimenete HIGH-ra vált, akkor mozgást észlelt. A programban ez a logika egyszerű if utasítással megvalósítható, amellyel LED, hangjelző vagy más eszköz is vezérelhető.

Kérdés: Milyen tipikus alkalmazási területei vannak az SR‑602 PIR szenzornak?
Válasz: A szenzor gyakran használatos jelenlét- és mozgásvezérelt világításban, riasztórendszerekben, automata ajtók vezérlésében, energiatakarékos otthoni automatizálásban, valamint oktatási célú Arduino vagy ESP32 projektekben is.
