Leírás

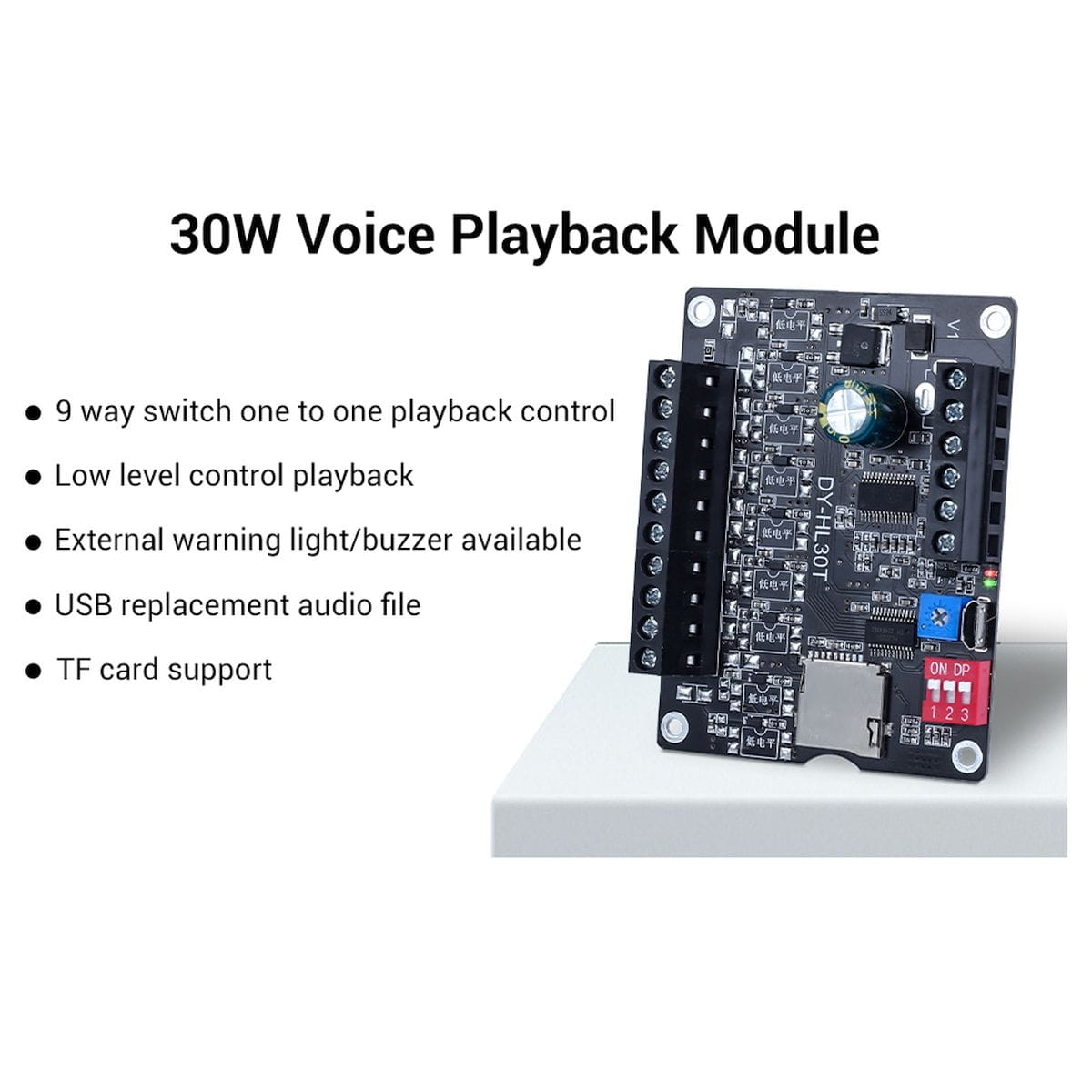

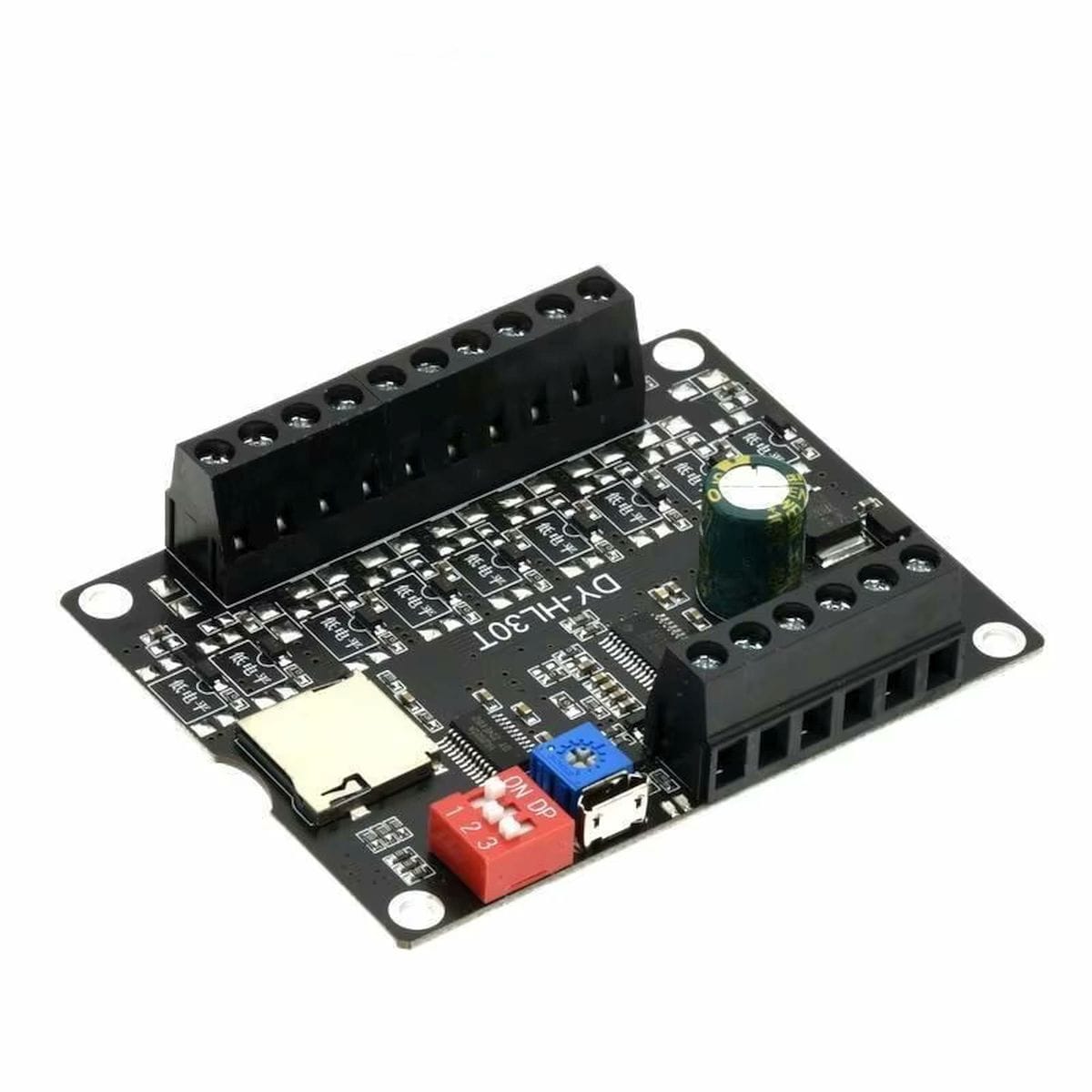

A DY-HL30T egy 9 bemenetes, triggervezérelt MP3/WAV hangmodul beépített mono D-osztályú erősítővel. Olyan helyre való, ahol egy gomb, relé, érzékelő vagy vezérlő kimenet hatására külön hangüzenetet kell lejátszani TF kártyáról, közvetlenül 4-8 ohmos hangszóróra.
A modul 9-24 V DC tápról működik, a triggerbemenetei GND-re húzással indíthatók, a hangfájlokat pedig 00001.mp3 – 00009.mp3 névlogika szerint rendeli az S1-S9 bemenetekhez.
A DY-HL30T nem általános zenelejátszó panelnek készült, hanem hangjelző és hangüzenet-lejátszó feladatra. Akkor illik a rendszerbe, ha kevés, előre elnevezett hangfájlt kell indítani külső jelre, például nyomógombról, reléről, nyitásérzékelőről, PLC-szerű kimenetről vagy mikrokontrolleres tranzisztoros meghajtásról.
A beépített erősítő miatt nincs szükség külön kis teljesítményű audióerősítő modulra, de a tápellátást és a hangszórót ehhez kell méretezni. A 30 W adat nem azt jelenti, hogy bármilyen USB tápról nagy hangerőn fog szólni: a modulnak 9-24 V-os, terhelhető táp és megfelelő impedanciájú hangszóró kell.
Egy mondatban: a DY-HL30T egy TF kártyás, 9 csatornás triggervezérelt MP3/WAV hangüzenet-lejátszó modul, amely GND-re húzott bemenetekkel indítja a hangokat, és közvetlenül meghajt egy 4-8 ohmos hangszórót.
Így működik a gyakorlatban

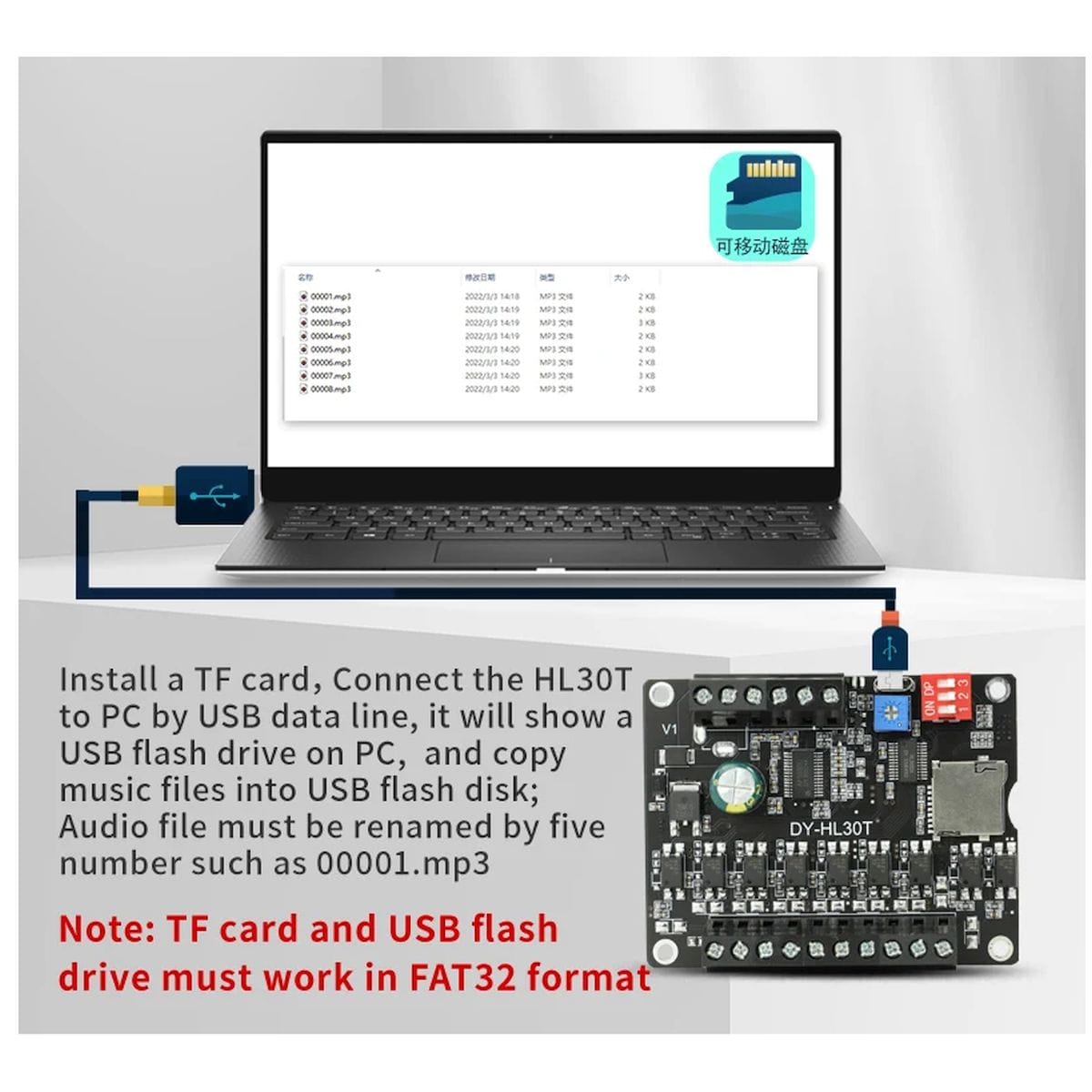

A hangfájlokat FAT32-re formázott TF/microSD kártyára kell másolni. A normál triggeres használatnál a fájlneveknek illeszkedniük kell a bemenetekhez: az S1 a 00001.mp3, az S2 a 00002.mp3, és így tovább az S9 – 00009.mp3 párosításig.
A triggerbemenetek alacsony szintre működnek, vagyis a bemenetet a közös GND pontra húzva indul a lejátszás. Ez kényelmes nyomógombbal, relékontaktussal, nyitott kollektoros/NPN jellegű meghajtással vagy mikrokontroller által kapcsolt tranzisztorral.

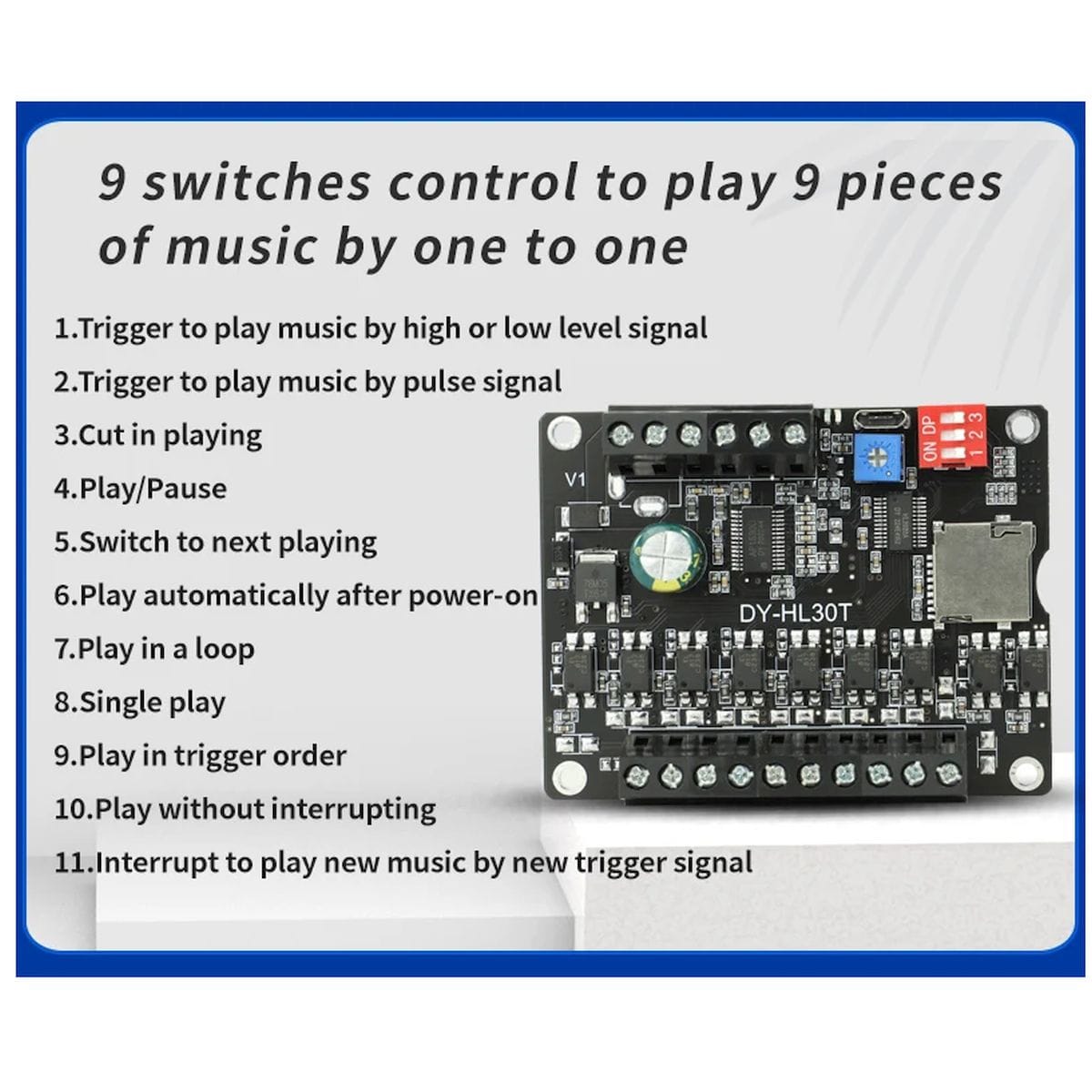

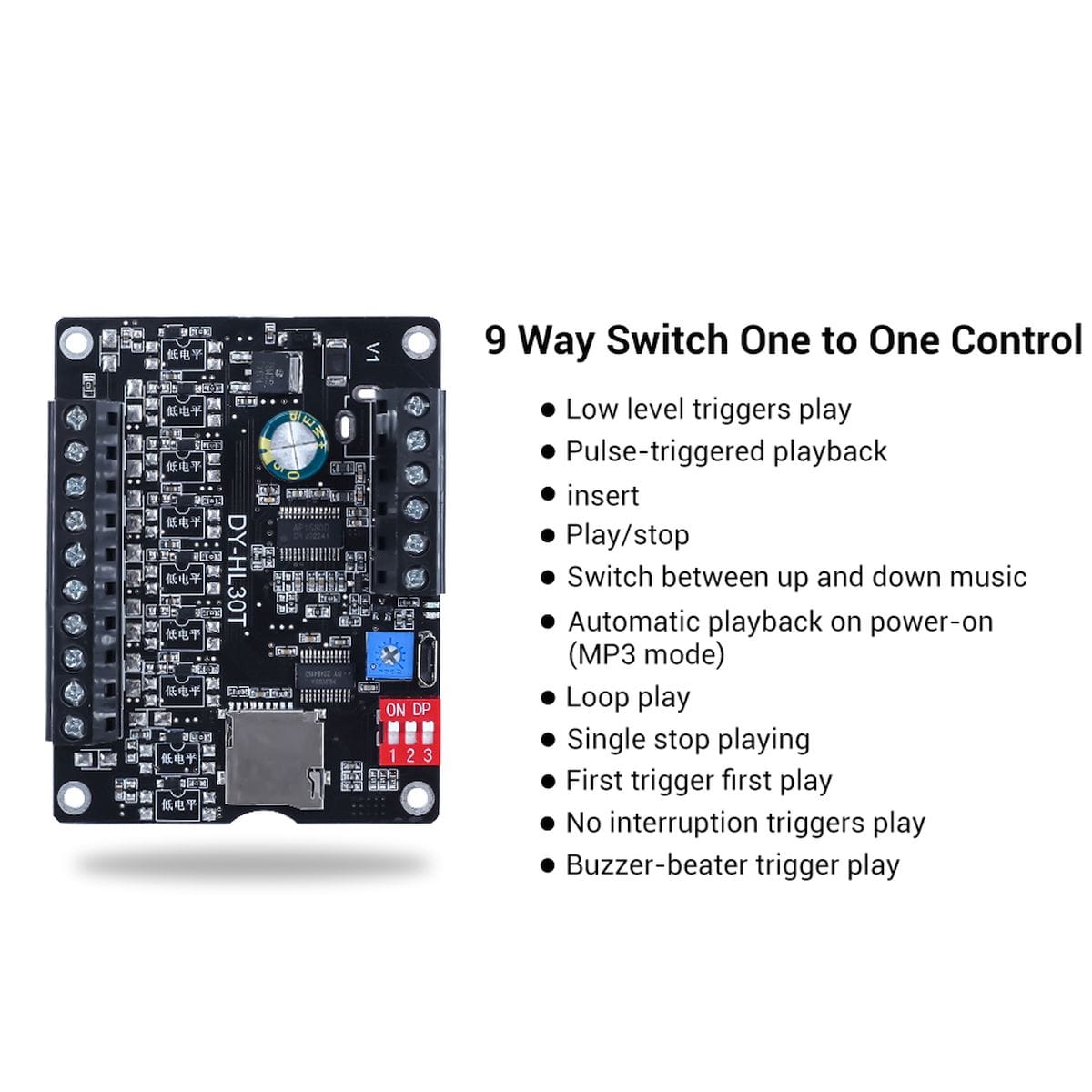

A 3 bites DIP kapcsolóval választható a lejátszási viselkedés. A módok között van szintvezérelt, impulzusvezérelt, megszakítható és nem megszakítható működés, valamint olyan mód is, ahol a jel tartása alatt szól a hang. DIP állítás után a modult újra kell indítani, különben a módváltás nem biztos, hogy érvényre jut.
Tipikus felhasználási helyek
A DY-HL30T akkor hasznos, amikor nem kijelzőn, hanem hanggal kell visszajelzést adni:
- beléptető, kapu vagy ajtó hangüzeneteihez,
- gépállapot vagy hiba hangos jelzéséhez,
- makett, dioráma, múzeumi installáció hangindításához,
- oktatópanelhez, ahol gombnyomásra külön magyarázat indul,
- riasztó vagy figyelmeztető rendszer hangkimenetéhez,
- automatizált bemondáshoz műhelyben vagy kisebb berendezésben,
- játék, escape room vagy interaktív doboz hangeffektjeihez,
- kiállítási tárgyhoz, ahol több külön rövid hangfájl kell.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| A táp 9-24 V DC, és elég áramot tud adni? | Gyenge tápról a modul újraindulhat, torzíthat vagy nagy hangerőn instabillá válhat. |
| A hangszóró 4-8 ohmos és legalább a tervezett teljesítményhez illik? | Rossz impedanciával vagy kis teljesítményű hangszóróval torzítás, melegedés vagy hangszóróhiba jöhet elő. |

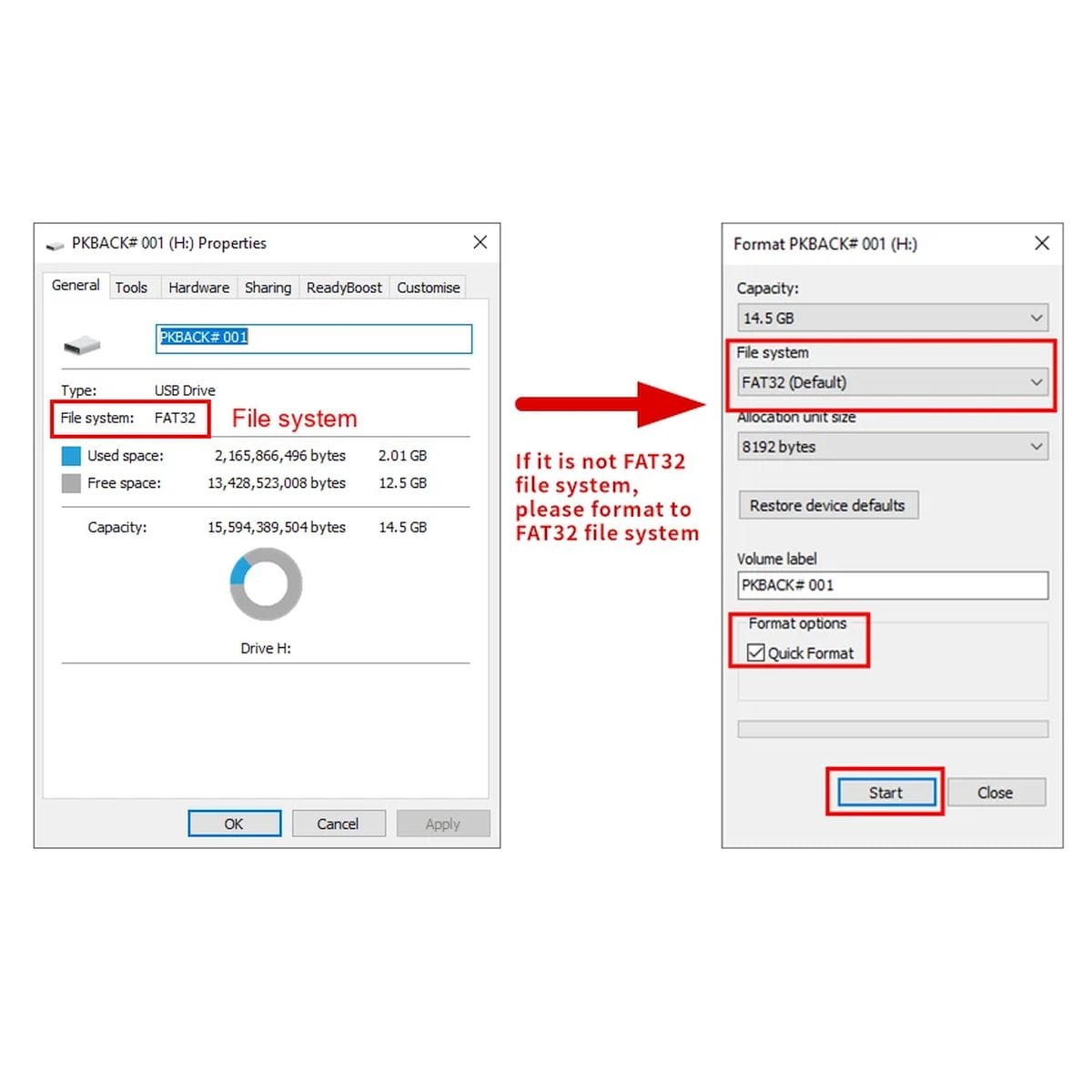

| A TF kártya FAT32 formátumú? | NTFS vagy hibás formázás esetén a modul nem találja a hangfájlokat. |
| A fájlnevek 00001.mp3 – 00009.mp3 alakúak? | Az S1-S9 bemenetek nem a várt hangot indítják, vagy nem indul lejátszás. |
| A trigger tényleg GND-re húzza a bemenetet? | Lebegő, magas szintű vagy rosszul közösített jel esetén a triggerelés bizonytalan lesz. |
| DIP módváltás után újraindítottad a modult? | A beállítás nem biztos, hogy életbe lép, és a lejátszás másképp viselkedhet. |
| Közös GND van a vezérlő és a modul között? | Mikrokontrolleres vezérlésnél a bemenet nem biztos, hogy értelmezhető jelet kap. |
| A fény/riasztás kimenetre csak megfelelő terhelés kerül? | A kimenet nem általános teljesítménykimenet, túlterhelve sérülhet. |
Döntés előtt ellenőrizendő adatok
Választás előtt ezeket érdemes tisztázni:
- Elég-e a 9 külön triggerelhető hang, vagy több fájl kell?
- A vezérléshez megfelel-e a GND-re húzott trigger, vagy soros parancsvezérlés kell?
- A hanganyagok rövid jelzések lesznek, vagy hosszabb háttérzene is futna?
- A rendszerben van-e 9-24 V DC táp, amely a hangszóróterhelést is elbírja?
- 4-8 ohmos, megfelelő teljesítményű hangszóró kerül-e mellé?
- A tartalomcseréhez elég-e TF kártyát használni, vagy kezelőfelületre is szükség lenne?
- Kell-e sztereó hang, fejhallgató kimenet vagy vonalszintű AUX jel?
Használati korlátok, amikor más típust keress
- Nem ezt érdemes választani, ha sok tucat vagy több száz hangfájlt szeretnél címezhetően, programból kiválasztani.
- Nem ez a jó irány, ha UART parancsokkal, könyvtárstruktúrával és szoftveres hangerővezérléssel akarod kezelni a lejátszást.
- Nem alkalmas sztereó HiFi kimenetre, mert mono hangmodul beépített teljesítményerősítővel.
- Nem való közvetlen fejhallgató- vagy vonalszintű bemenetre, ha tiszta AUX jelet keresel külső erősítőhöz.
- Nem kis fogyasztású, 5 V-os Arduino hangmodul, mert a tápja 9-24 V tartományba esik.
- Nem jó választás, ha a 30 W teljesítményt tartós, hűtéssel garantált RMS adatként kell dokumentálni, mert erre a források nem adnak pontos adatot.
Műhelytitok
A legtöbb beüzemelési hiba nem a modul hibája, hanem a fájlnév, a kártyaformázás vagy a trigger közös GND hiánya. Érdemes első próbára egyetlen rövid 00001.mp3 fájlt tenni egy frissen FAT32-re formázott kártyára, majd az S1 bemenetet kézzel GND-re húzni. Ha így megszólal, utána lehet rákötni a vezérlőt.

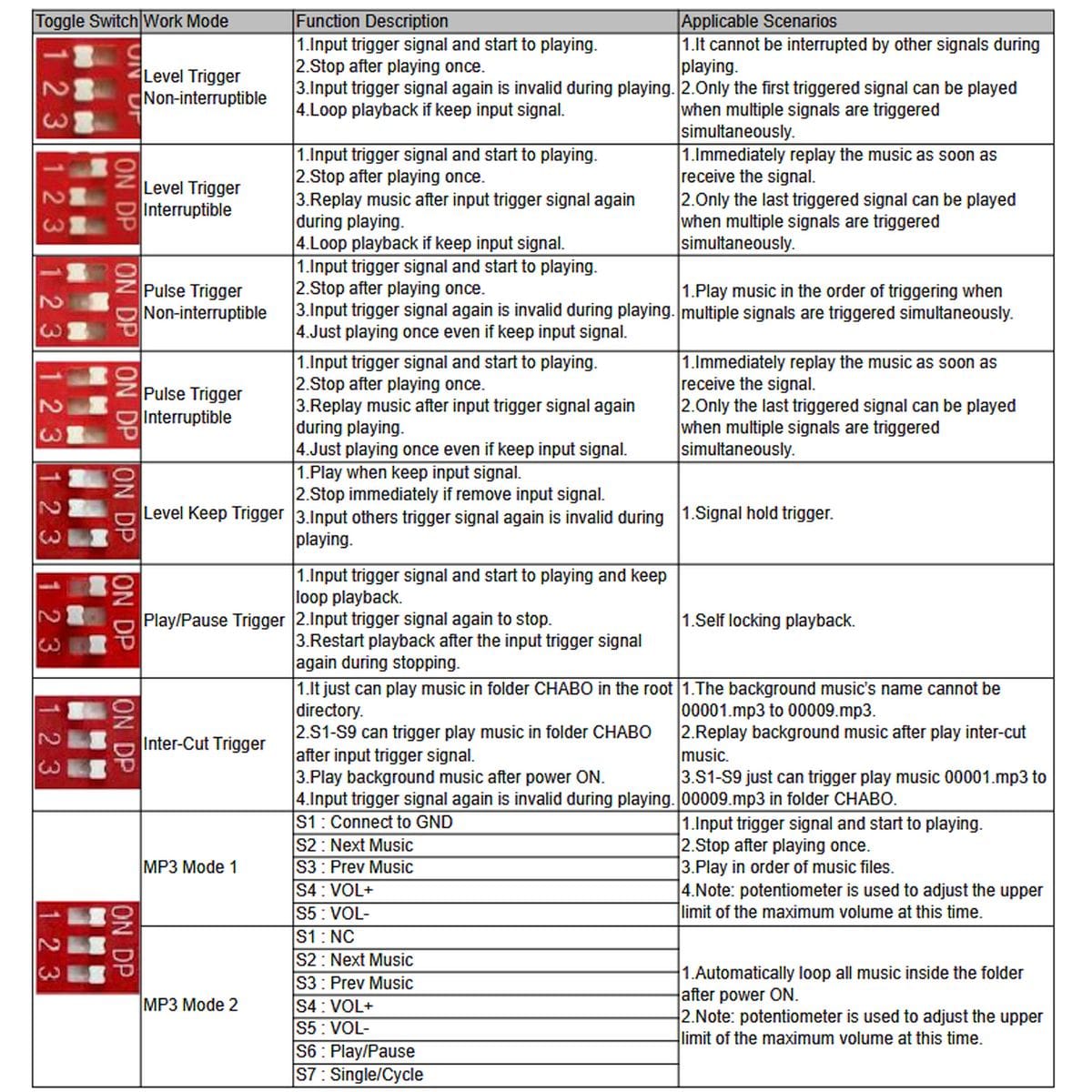

A működési módokat lásd a termékgaléria utolsó képé és a leírásban!
Műszaki jellemzők
| Típuskód: | DY-HL30T |
| Modul típusa: | Mono MP3/WAV hangüzenet-lejátszó modul beépített erősítővel |
| Tápfeszültség: | DC 9-24 V |
| Ajánlott táp: | 12 V |
| Triggerbemenetek száma: | 9 |
| Trigger típusa: | Alacsony szintű, GND-re húzott bemenet |
| Trigger fájlhozzárendelés: | S1 – 00001.mp3, S2 – 00002.mp3, … S9 – 00009.mp3 |
| Hangformátum: | MP3, WAV |
| Mintavételi frekvencia: | legfeljebb 48 kHz |
| Tároló: | TF/microSD kártya |
| Kártyaformátum: | FAT32 |
| Kártyakapacitás: | legfeljebb 32 GB |
| Végfok: | D-osztályú mono erősítő |
| Kimeneti teljesítmény: | 30 W csúcsadat |
| Hangszóró impedancia: | 4-8 ohm |
| Hangszóró teljesítmény: | 10-30 W |
| Hangerőállítás: | potenciométerrel |
| Üzemmódválasztás: | 3 bites DIP kapcsoló, 8 állás |
| Módváltás után: | újraindítás szükséges |
| Fény/riasztás kimenet: | bemeneti tápfeszültséggel azonos kimenet, TavIR adat szerint max. 100 mA |

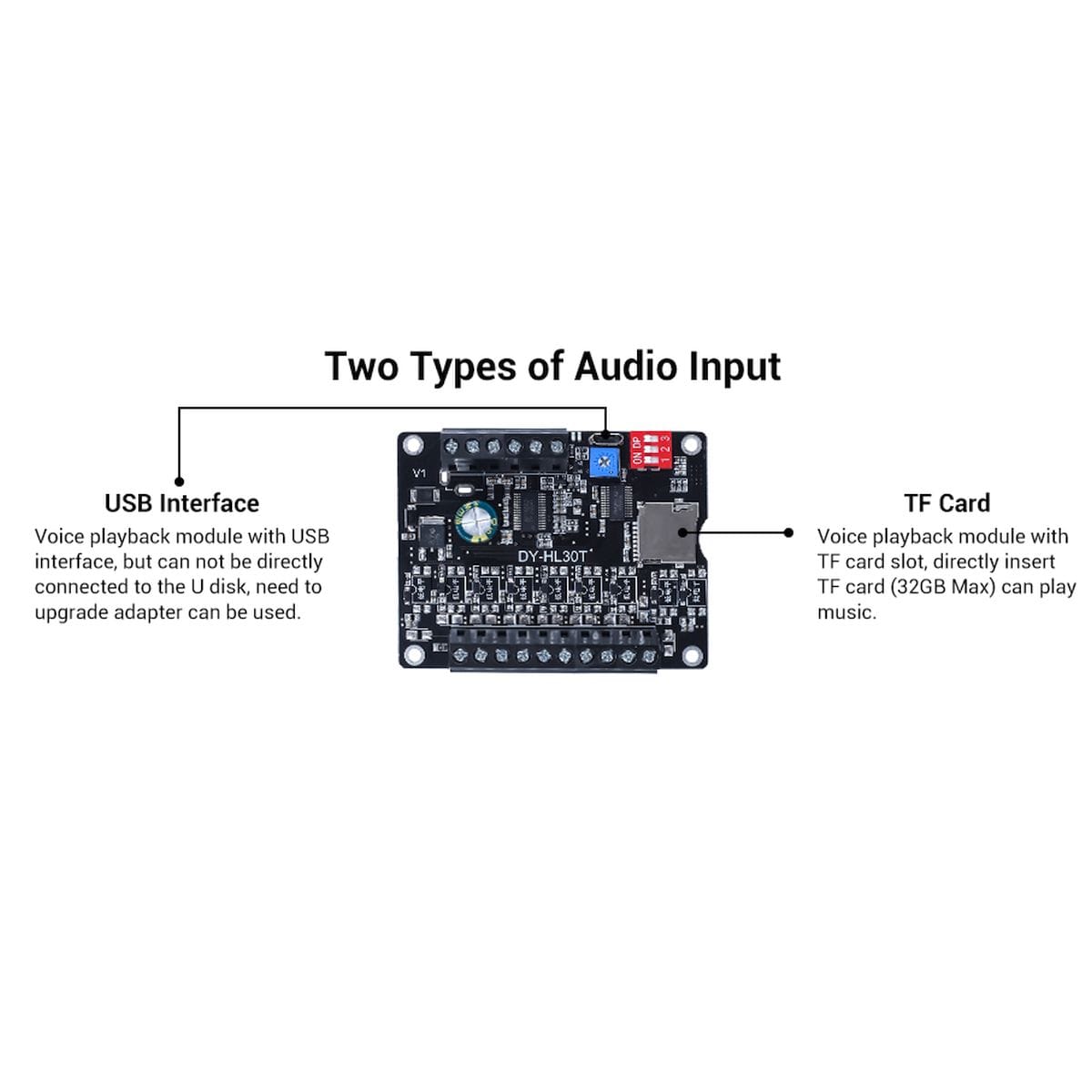

| MicroUSB csatlakozó: | PC-s fájlmásolás/adatkapcsolat |
| Modulméret: | 76 x 58 mm |
| Üzemi hőmérséklet: | -20 °C – 85 °C |
| Üzemi páratartalom: | 5-95 % RH, nem kondenzáló |
A modul SD kártyát nem tartalmaz! Külön, a hangminták méretéhez beszerzendő.
Dokumentáció

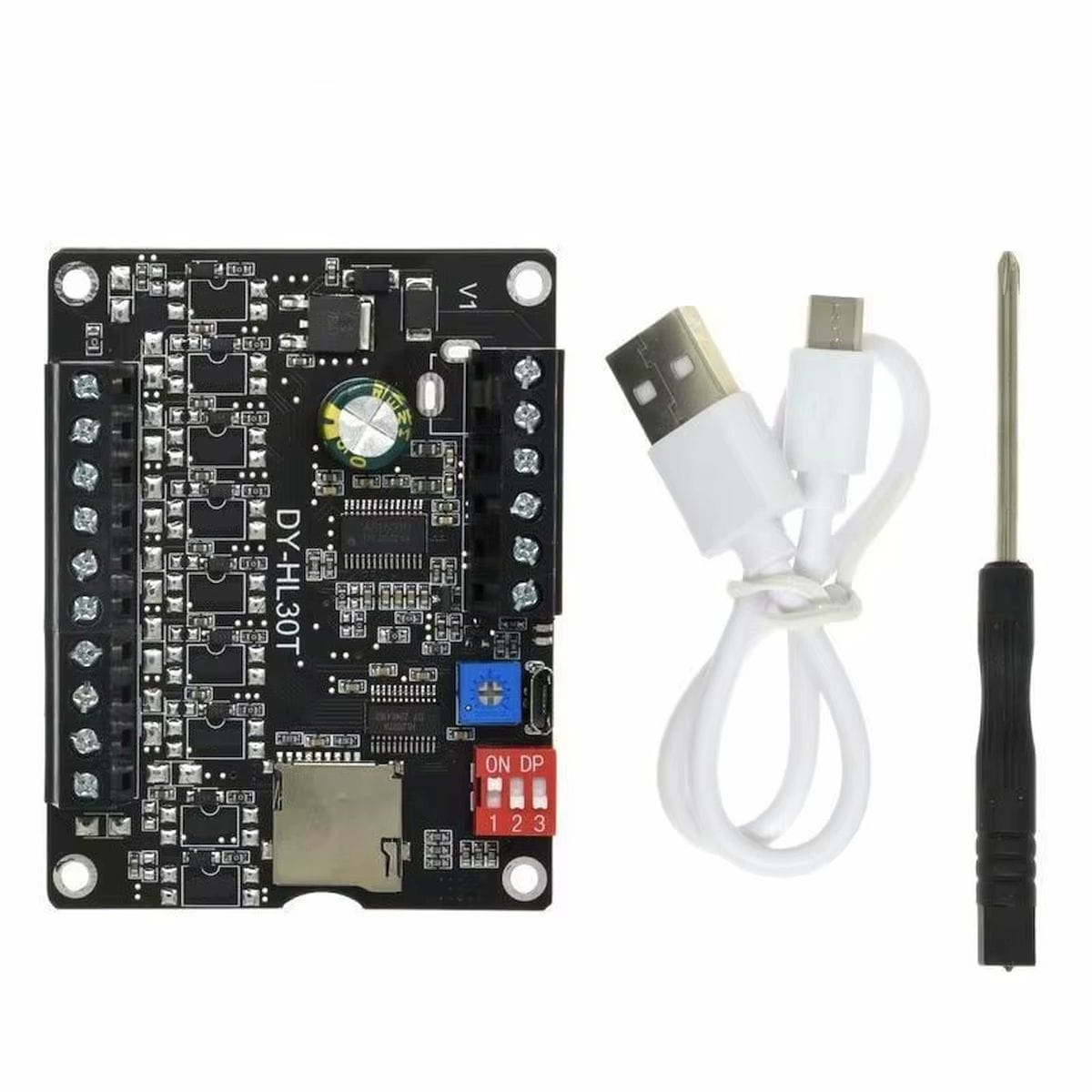

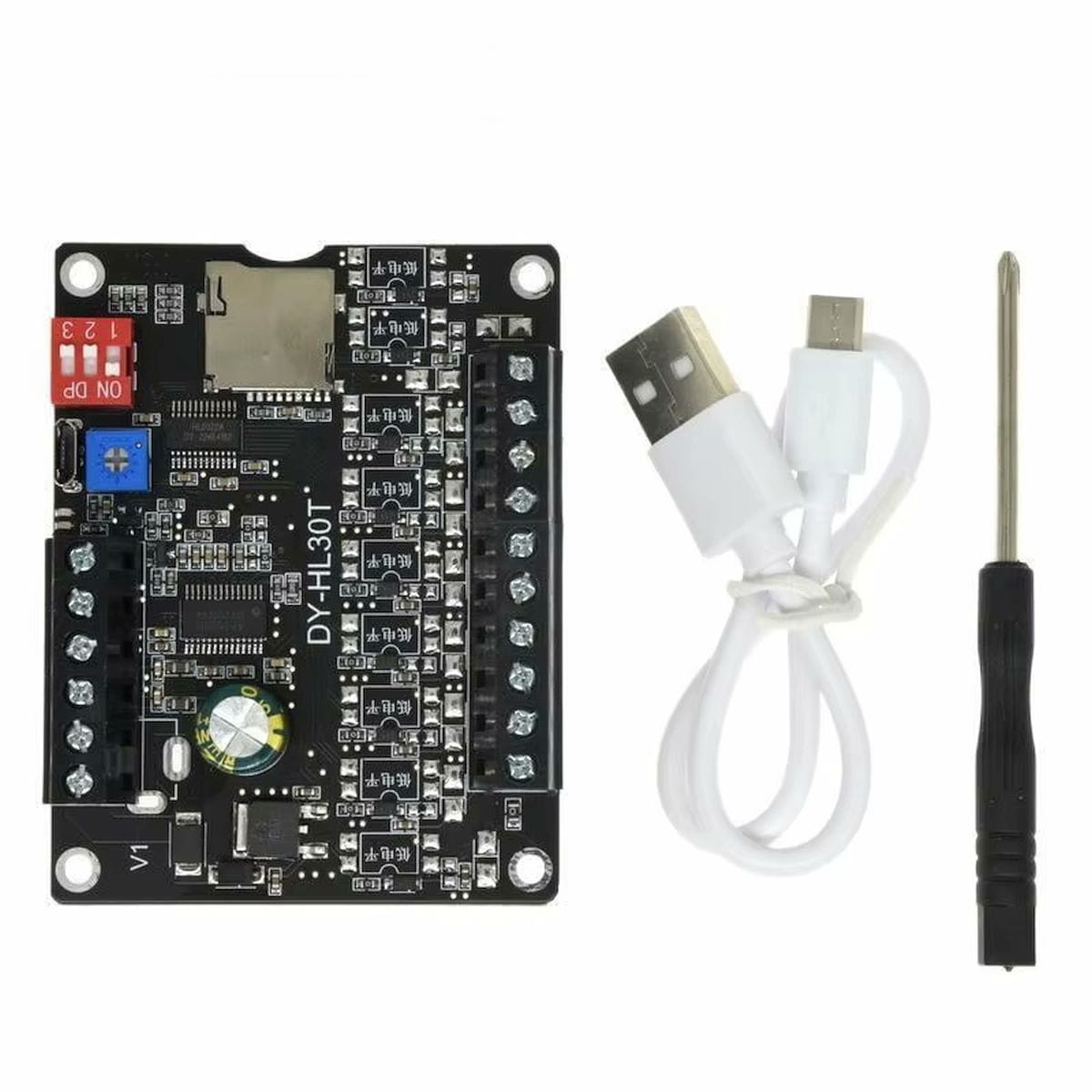

Csomag
- 1 x DY-HL30T MP3/WAV lejátszó modul
- 1 x uUSB adat-/tápkábel
- TF/microSD kártya nincs a csomagban
