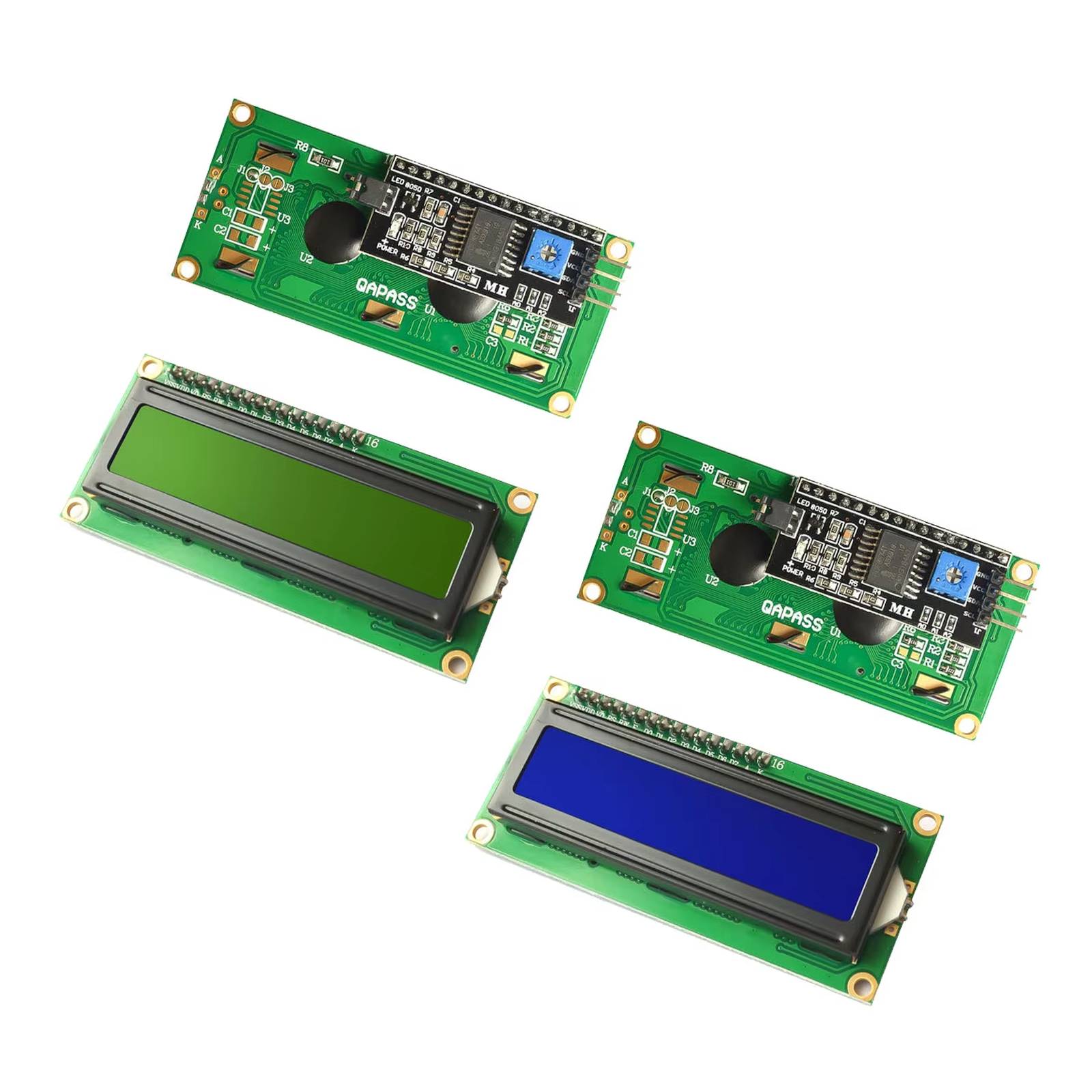

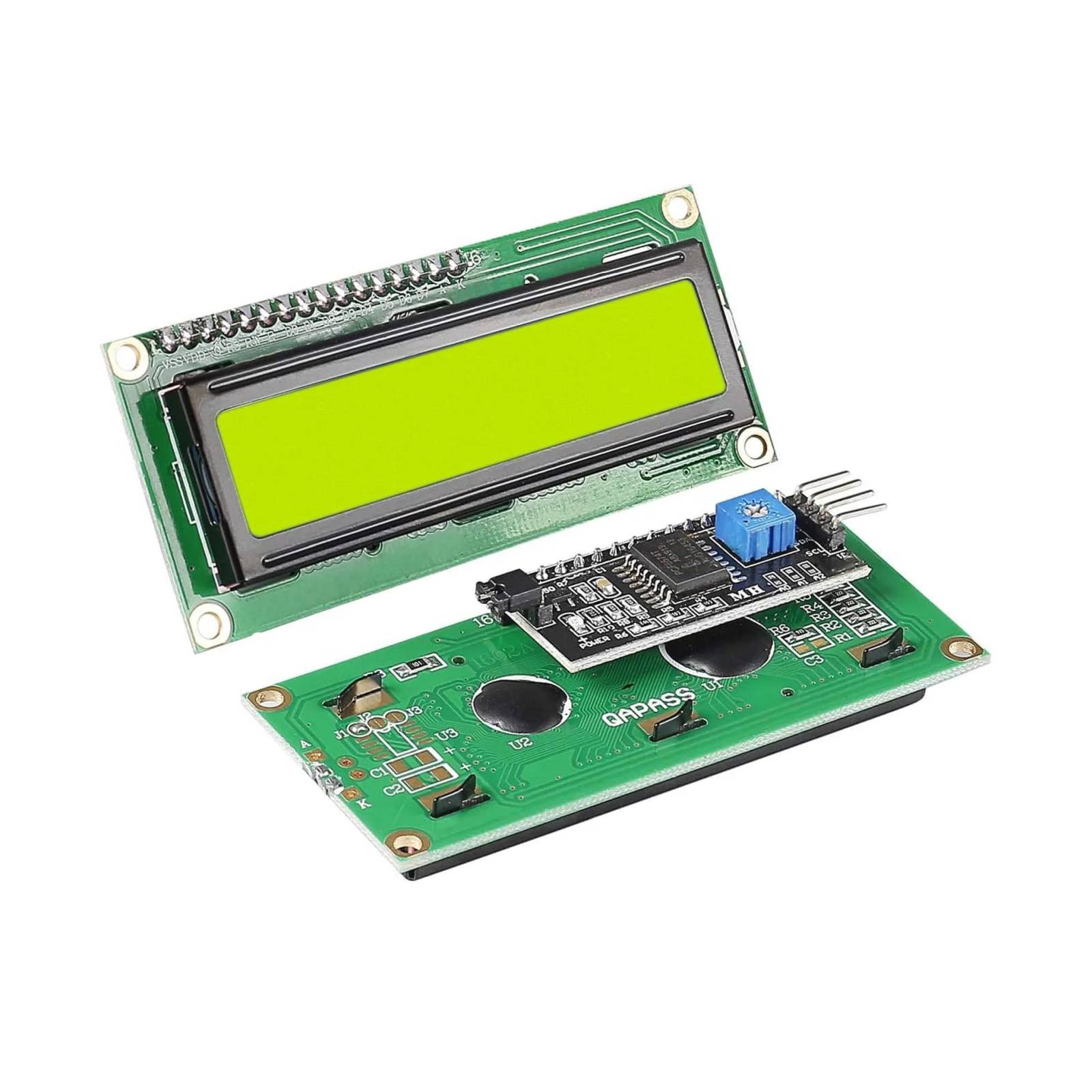

TavIR LCD (zöld, 2×16, 1602) + I2CLCD bővítő (egybeszerelt)

Kérdés: Mi az a 1602 LCD zöld színű kijelző I2C bővítővel, és mire használható?
Válasz: Ez a modul egy karakteres LCD kijelző, amely 2 sorban összesen 16 karakter megjelenítésére alkalmas, háttérvilágítása zöld színű. A kijelző egybe van szerelve egy I2C illesztőmodullal, így mindössze 2 adatvezetékkel csatlakoztatható mikrokontrollerekhez, például Arduino‑hoz, ESP32‑höz vagy STM32‑höz. Kiváló választás adatmegjelenítésre, például hőmérséklet, páratartalom, üzenet vagy állapotjelzés megjelenítésére.

Kérdés: Miben különbözik a zöld hátterű LCD a kék változattól?
Válasz: A zöld LCD háttérvilágítása világosabb tónusú, ami természetes fényben jobb olvashatóságot biztosíthat, különösen árnyékos vagy kevésbé megvilágított környezetben. A karakterek sötétebb árnyalatban jelennek meg, így kevésbé terhelik a szemet hosszabb használat során. A színhatás esztétikai és gyakorlati szempontból is döntő lehet, például műszeres vagy kültéri kijelzéseknél.

Kérdés: Mi az előnye az I2C bővítő használatának ennél a zöld LCD kijelzőnél?
Válasz: Az I2C bővítő lehetővé teszi, hogy a kijelzőt mindössze két vezeték – SDA és SCL – segítségével csatlakoztassuk a mikrokontrollerhez. Ez jelentősen csökkenti a szükséges lábszámot, különösen akkor, ha több perifériát is használunk egyidejűleg. Emellett az I2C buszon több eszköz is kommunikálhat párhuzamosan, így a rendszer tervezése rugalmasabbá válik.

Kérdés: Hogyan tudom bekötni ezt a zöld 1602 LCD kijelzőt Arduino‑hoz?
Válasz: A kijelző hátoldalán lévő I2C interfészen négy tű található: GND (föld), VCC (tápfeszültség), SDA (adatvonal) és SCL (órajel). Ezeket az Arduino megfelelő lábaira kell kötni – tipikusan A4 (SDA) és A5 (SCL) az Uno esetén. A tápellátás általában 5 V, de néhány verzió 3.3 V‑ról is működik, különösen ESP32 rendszerekben. Az LCD kijelző programozása a „LiquidCrystal_I2C” könyvtárral történik.

Kérdés: Hogyan állapíthatom meg az I2C címét ennek az LCD kijelzőnek?
Válasz: Az I2C cím a modulon lévő bővítő chip (pl. PCF8574) beállításától függ, és jellemzően 0x27 vagy 0x3F szokott lenni. Pontos cím meghatározásához használhatjuk az Arduino „I2C Scanner” programját, amely végigpásztázza az összes lehetséges címet, és kiírja, melyik válaszolt. Ez hasznos, ha a kijelző nem jelenít meg semmit az első bekapcsoláskor.

Kérdés: Nem jelenik meg semmi a kijelzőn – mit tehetek?
Válasz: Ellenőrizd először a bekötéseket: a tápellátás helyes feszültségű, az SDA és SCL lábak megfelelően csatlakoznak, valamint a kijelzőt tartó I2C interfész megfelelően forrasztott. A modul hátoldalán található kis kék potméterrel állítható a kontraszt – ezt óvatosan forgatva a karakterek láthatóvá válhatnak. Végül győződj meg arról is, hogy a programban a helyes I2C címet használod.

Kérdés: Használható ez a zöld LCD kijelző ESP32 vagy ESP8266 rendszerrel is?
Válasz: Igen, teljes mértékben kompatibilis ezekkel a mikrokontrollerekkel is. Az ESP32/ESP8266 rendszerek I2C interfésze rugalmasan konfigurálható, így tetszőleges lábak is használhatók az SDA és SCL vonalakhoz. Fontos azonban figyelembe venni a logikai szintkülönbséget – ha az LCD modul csak 5 V‑on működik, a biztonságos kommunikációhoz jelszintillesztésre lehet szükség.

Kérdés: Miért ideális ez a zöld LCD kijelző oktatási célra vagy kezdő projektekhez?
Válasz: A 1602 karakteres LCD zöld verziója jól olvasható, könnyen programozható és kevés bekötést igényel az I2C interfész miatt. A modul segítségével kezdők gyorsan és látványosan jeleníthetnek meg szövegeket, értékeket vagy állapotokat mikrokontrolleres projekteknél. A vizuális visszajelzés motiváló lehet tanulás közben, miközben az alapvető hardveres és szoftveres ismeretek is elmélyülnek.

Kérdés: Lehet változtatni a kijelző fényerejét vagy kikapcsolni a háttérvilágítást?
Válasz: Igen, a háttérvilágítás vezérlése két módon is lehetséges. Az egyik a jumper vagy forrasztási pont az I2C bővítőpanelen, amely fixen engedélyezi a világítást. A másik lehetőség, hogy a háttérvilágítás lábát egy mikrokontroller digitális lábára kötjük, így szoftveresen is ki‑ vagy bekapcsolhatjuk. Egyes modulokon tranzisztorral történik a vezérlés, így PWM‑es fényerőszabályzás is megvalósítható.

Kérdés: Milyen könyvtárakat kell használnom a zöld LCD kijelző programozásához?
Válasz: Arduino környezetben a „LiquidCrystal_I2C” könyvtár az egyik leggyakoribb választás. Ez egyszerű parancsokat kínál szöveg kiírására, kurzorpozíció‑váltásra, sor törlésre stb. Alternatívaként használható az „HD44780” kompatibilis könyvtár is, amely szintén támogatja az I2C‑s illesztést. A könyvtár telepítése után néhány soros kóddal már meg is jeleníthetünk karaktereket a kijelzőn.

Kérdés: Milyen környezetben előnyös a zöld színű LCD kijelző használata?
Válasz: A zöld háttérrel rendelkező kijelzők természetesebb, nyugtatóbb látványt nyújtanak, így jól alkalmazhatók beltéri műszerek, időjárásjelző panelek, energiamonitorok vagy akár interaktív oktatópanelek esetén is. Szemkímélőbb alternatívát kínálnak, mint a kontrasztosabb kék háttérvilágítású verziók, különösen, ha hosszabb ideig tekint rájuk a felhasználó.

Kérdés: Hol találok további útmutatókat és projektes példákat zöld LCD kijelzőhöz?
Válasz: A LCD kezelése [TavIR Tudástár] oldalon számos részletes példaprogram, kapcsolási rajz és I2C LCD‑modullal kapcsolatos tipp található, amelyek segítenek a beüzemelésben és a fejlesztésben.
