Leírás

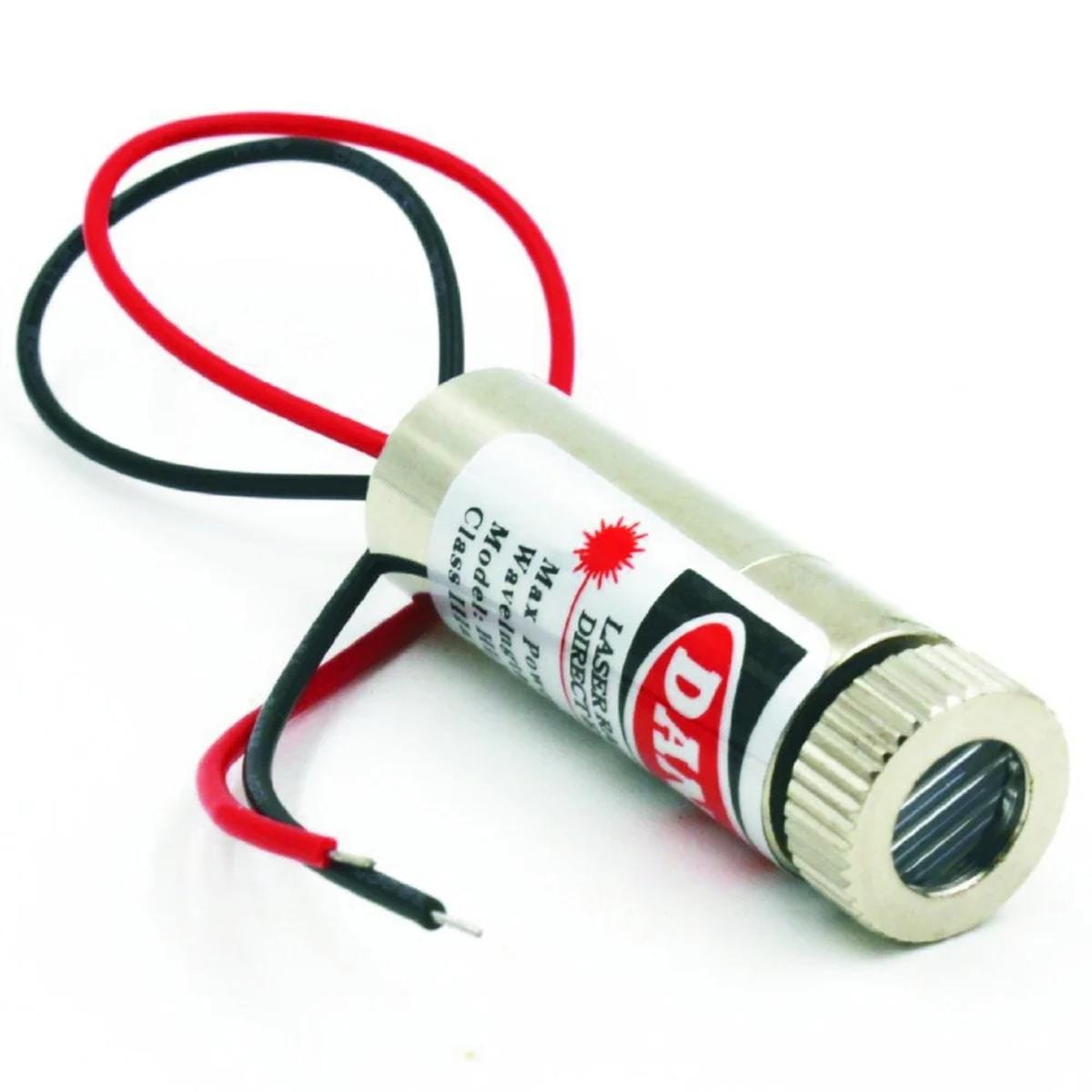

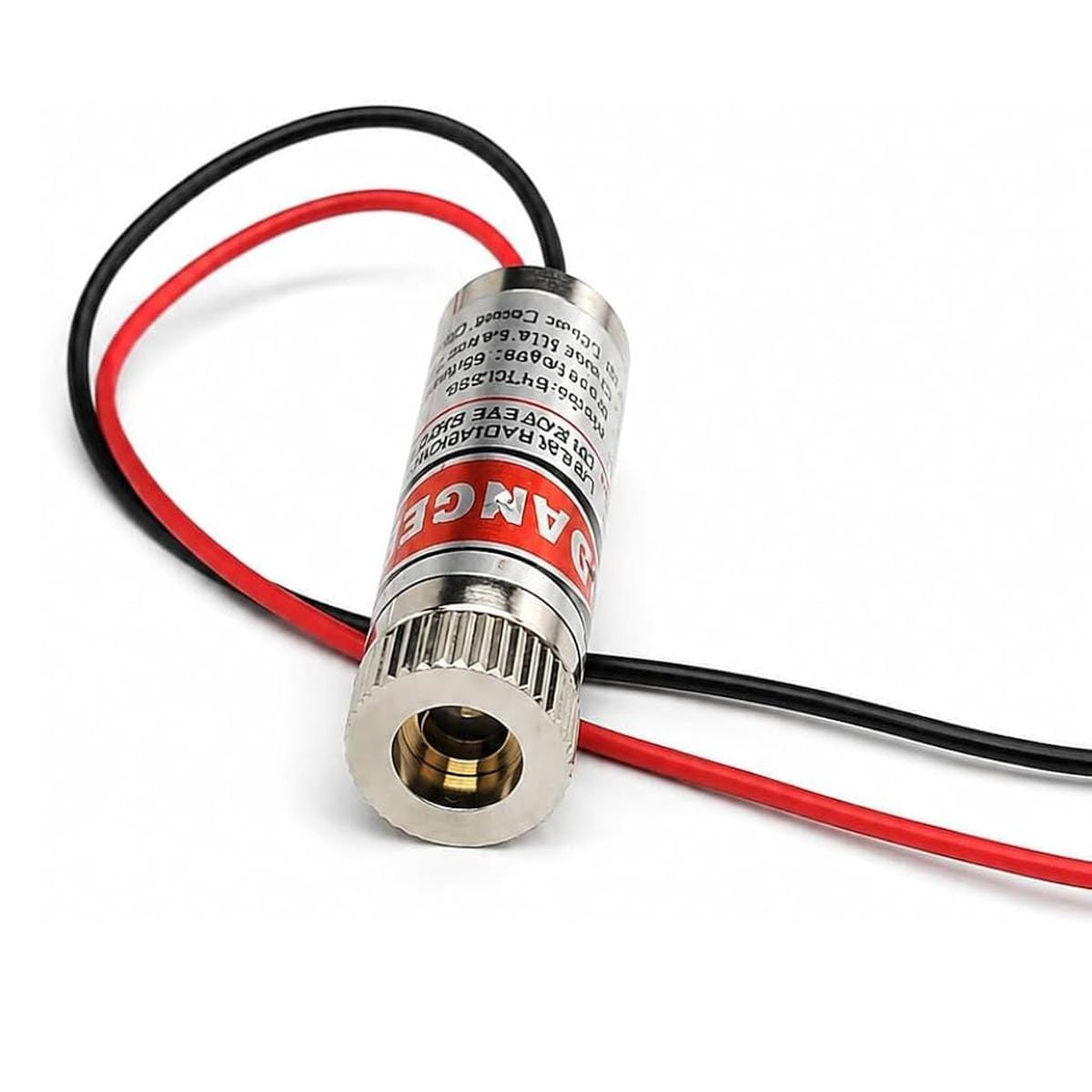

A Vörös lézer pont-modul – 5 mW, 650 nm, fémházas, állítható fókusz akkor praktikus, amikor a műhelyben kell egy jól látható referencia pont. Rá lehet állítani egy munkadarabra, használható mechanikai tengely beállításánál, kamera irányának ellenőrzésénél vagy fénykapu adójaként. A meghajtó elektronika a modulban van, ezért a használathoz tápfeszültség kell, nem külön lézerdióda-meghajtó.

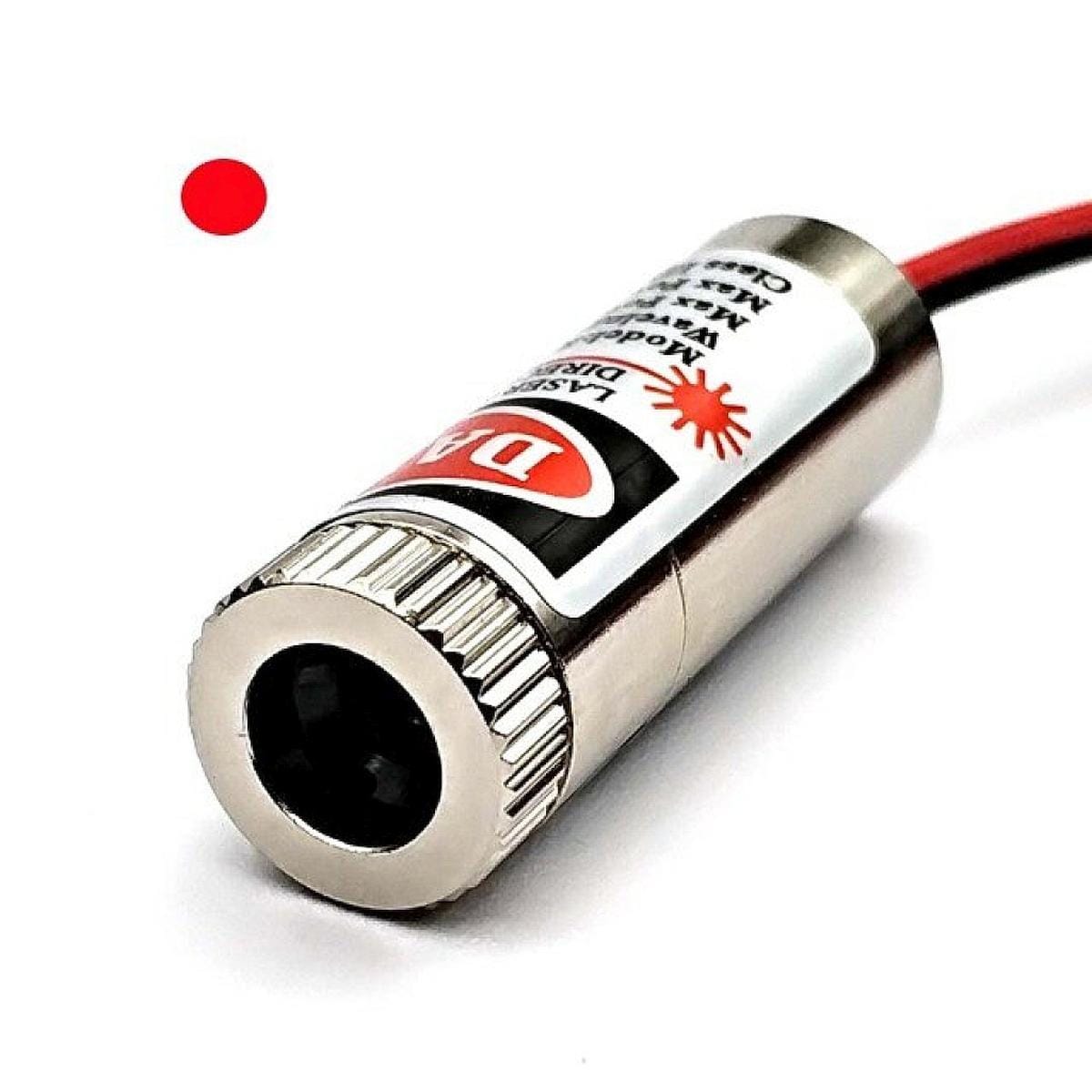

A modul 650 nm körüli vörös fényt ad, az optikai teljesítménye 5 mW. A vetített kép egy pont, amelynek fókusza az elülső optikával állítható. Ez a gyakorlatban azt jelenti, hogy nem mindegy, húsz centiméterre vagy két méterre szeretnél kis fényfoltot. A fókuszt azon a távolságon érdemes beállítani, ahol a modul ténylegesen dolgozni fog.
A tápfeszültség 3-6 V DC, a használathoz stabil 5 V kézenfekvő. Az áramfelvétel 4 V környékén nagyjából 30 mA, a megadott maximum 40 mA. Ha Arduino, ESP32 vagy más mikrokontroller kapcsolgatja, érdemes tranzisztort vagy MOSFET-et közbeiktatni, és a lézer áramát a tápról levenni.
Mire jó a műhelyben?
Képzelj el egy kis mechanikát, ahol egy tengelynek mindig ugyanarra a pontra kell mutatnia. A lézert befogod a 12 mm-es házánál, adsz neki tápot, a célfelületet pedig a tényleges munkatávolságba teszed. Ezután beállítod az irányát és a fókuszt. Innentől a vörös pont azonnal mutatja, merre áll a mechanika.
Hasonlóan használható optikai fénykapunál. Az egyik oldalon ott a lézer, vele szemben egy fényérzékelő. Amikor egy tárgy áthalad közöttük, megszakítja a sugarat, ezt pedig a vezérlő már egyszerű digitális eseményként tudja kezelni.
Pozicionálásnál is kényelmes. Egy fúrás, vágás vagy mérési pont helyét szemmel sokkal gyorsabban lehet ellenőrizni, ha ott világít egy fix referencia pont.
Bekötés és első próba

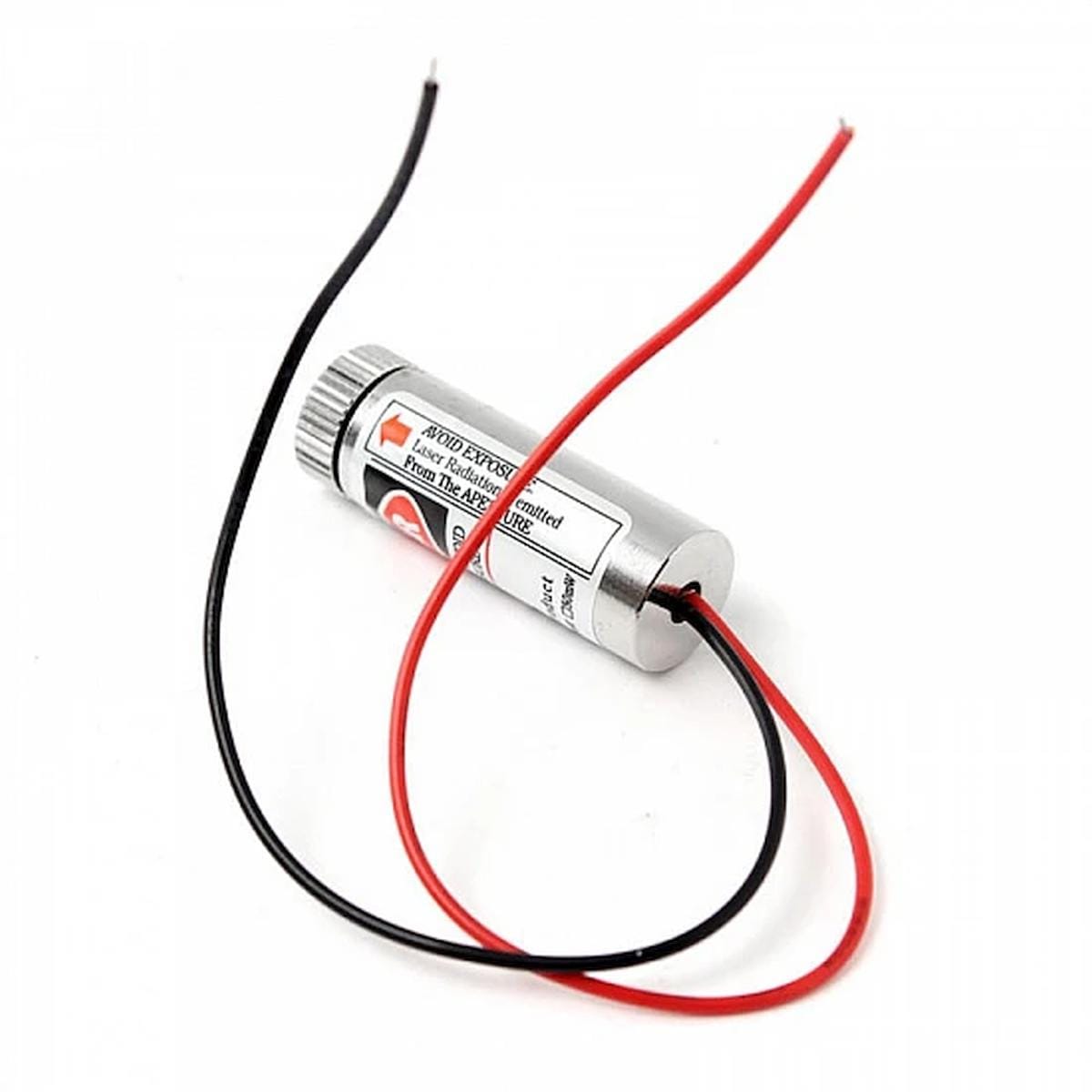

A modul kétvezetékes tápellátású. Műhelyben egy stabil 5 V-os tápról érdemes elindítani.
Ha folyamatosan világít, a megfelelő tápegységre közvetlenül ráköthető. Programból kapcsolgatva már jobb egy kis N-MOSFET vagy NPN tranzisztor. Ilyenkor a mikrokontroller kimenete csak a kapcsolóelemet vezérli, a lézer 30-40 mA körüli áramát pedig az 5 V-os táp adja.
Első bekapcsolás előtt a modult célszerű rögzíteni, elé pedig tenni egy matt kartont vagy más nem tükröző célfelületet. Ezután lehet tápot adni rá, majd a tényleges munkatávolságban beállítani a fókuszt.
A kézben tartott lézert nehéz pontosan beállítani, ráadásul könnyebben elfordulhat olyan irányba, ahová nem szeretnéd. A befogás ezért már az első próbánál sokat segít.
Hol használható?
- CNC vagy más mozgó mechanika referencia pontjához.
- Kamera, érzékelő vagy szerszámtengely beállításához.
- Optikai fénykapu fényforrásaként.
- Robot vagy mérőberendezés pozíciójelzéséhez.
- Szerelősablonon egy adott pont kijelölésére.
- Optikai kísérletekhez, ahol jól látható keskeny fénynyalábra van szükség.
- Mozgó tükörrel vagy mechanikával végzett egyszerű pozicionálási kísérletekhez.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Stabil tápot kap a modul? | A lézer működése és fényereje kiszámíthatóbb lesz. |
| Milyen távolságban kell kicsi pont? | A fókuszt ezen a munkatávolságon kell beállítani. |
| Mikrokontroller kapcsolja a lézert? | Tranzisztoros vagy MOSFET-es kapcsolással a GPIO csak vezérlőjelet ad. |
| Pont vagy vonal kell a feladathoz? | Ez a modul egyetlen pontot vetít. |
| Fényes vagy tükröző felület van a sugár útjában? | A visszaverődő sugár más irányba is eljuthat. |
| Stabilan van rögzítve a 12 mm-es ház? | A mechanikai elmozdulás a vetített pont helyét is elviszi. |
A fókuszt a helyén állítsd be
Az állítható fókusz akkor hasznos, ha a lézert egy konkrét munkatávolságra szeretnéd beállítani.
Ha például egy gépen 40 cm-re van a munkadarab, tedd oda a célfelületet, és azon állítsd a lehető legkisebbre a pontot. Két méteres használatnál ugyanezt két méteren kell elvégezni.
A fókuszállítás és az iránybeállítás két külön feladat. Előbb érdemes a modult úgy beállítani, hogy jó helyre mutasson, utána lehet finomítani a pont méretét. Így kisebb az esélye annak, hogy az optika tekergetése közben újra kelljen igazítani az egész tartót.

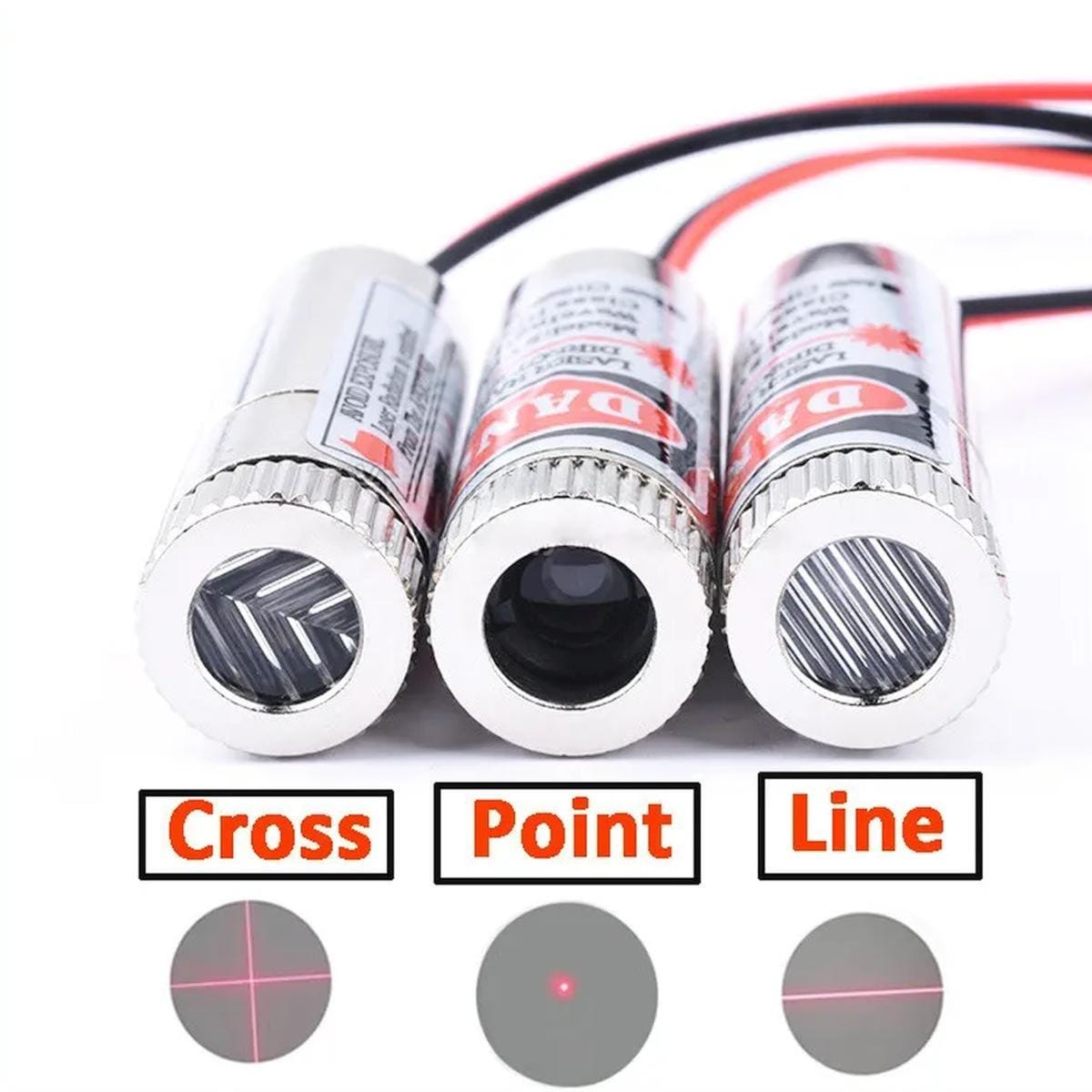

Pontlézer, vonallézer vagy keresztlézer?
A Vörös lézer pont-modul – 5 mW, 650 nm, fémházas, állítható fókusz egyetlen pontot vetít. Ez jól használható célzásra, egy tengely kijelölésére vagy fényérzékelő megvilágítására.
Ha egy teljes egyenes vonalat szeretnél látni a munkadarabon, vonallézer célszerűbb. Két egymásra merőleges tengely kijelöléséhez keresztlézer használható.
A mechanikai kialakításuk kívülről hasonló, ezért vásárlásnál maga a vetített minta az egyik legfontosabb különbség.
Mikrokontrollerrel kapcsolva
Arduino vagy ESP32 mellé a legegyszerűbb egy tranzisztoros kapcsolófokozat.
A lézer pozitív vezetéke mehet az 5 V-os tápra, a negatív oldalt pedig egy N-MOSFET vagy NPN tranzisztor kapcsolhatja. A mikrokontroller GPIO-ja így csak néhány milliamperes vagy még kisebb vezérlőterhelést lát.
Ezzel programból lehet rövid időre felvillantani a pontot, mérési ciklushoz kapcsolni, fénykapunál vezérelni vagy csak akkor bekapcsolni, amikor a kezelőnek szüksége van rá.
Az 5 mW már koncentrált lézerfény
A sugár kis felületre koncentrálódik, ezért a modul beépítésénél a fény útját is meg kell tervezni. A lézer legyen stabilan rögzítve, a sugár pedig lehetőleg fix, matt célfelületre fusson.
Fényes fém, üveg vagy tükör közelében a visszaverődés iránya is számít. A sugár útját olyan magasságban és irányban érdemes kialakítani, ahol a közvetlen vagy visszavert fény nem kerülhet ember szemébe.
Fénykapu vagy gépbe épített pozicionáló esetén sokszor az a legegyszerűbb, ha a sugárút nagy része burkolatban fut. Ez a környezeti fényt is csökkenti, és a lézer útja is rendezettebb lesz.
Amikor más megoldás kell
- Egyenes vonal kijelöléséhez vonallézer célszerű.
- Két tengely jelöléséhez keresztlézer praktikusabb.
- Nagy távolságú kültéri jelöléshez más teljesítményű, erre kialakított lézerrendszer szükséges.
- Pontos optikai méréshez ismert nyalábparaméterű mérési lézerforrás kell.
- Olyan készülékhez, ahol meghatározott lézerbiztonsági osztály előírás, megfelelően dokumentált és minősített modul szükséges.
Műhelytipp
Első beépítésnél hagyj lehetőséget az irány finom állítására. Egy 12 mm-es furatba szorosan beragasztott modul nagyon stabil lesz, csak éppen utána nehéz korrigálni rajta fél fokot.
Praktikusabb egy kis befogó, bilincs vagy állítható tartó. Ezzel először rá lehet állni a kívánt pontra, utána jöhet a fókusz, végül pedig a mechanika rögzítése.
Ha mikrokontroller is kapcsolja, a lézert először állandó tápról érdemes kipróbálni. Ha a pont és a fókusz rendben van, utána kerülhet be a MOSFET és a programozott vezérlés. Hibakeresésnél így rögtön tudható, hogy az optikai vagy az elektronikai oldalon kell tovább keresni.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Típusazonosító: | LD-G650A03 / HLM1230 |
| Fény színe: | vörös |
| Vetített minta: | pont |
| Hullámhossz: | 650 nm ±2 nm |
| Optikai kimeneti teljesítmény: | 5 mW |
| Tápfeszültség: | 3-6 V DC |
| Ajánlott tápfeszültség: | 4,5-5,5 V DC |
| Áramfelvétel: | kb. 30 mA 4 V-on |
| Maximális áramfelvétel: | 40 mA |
| Meghajtó elektronika: | beépített |

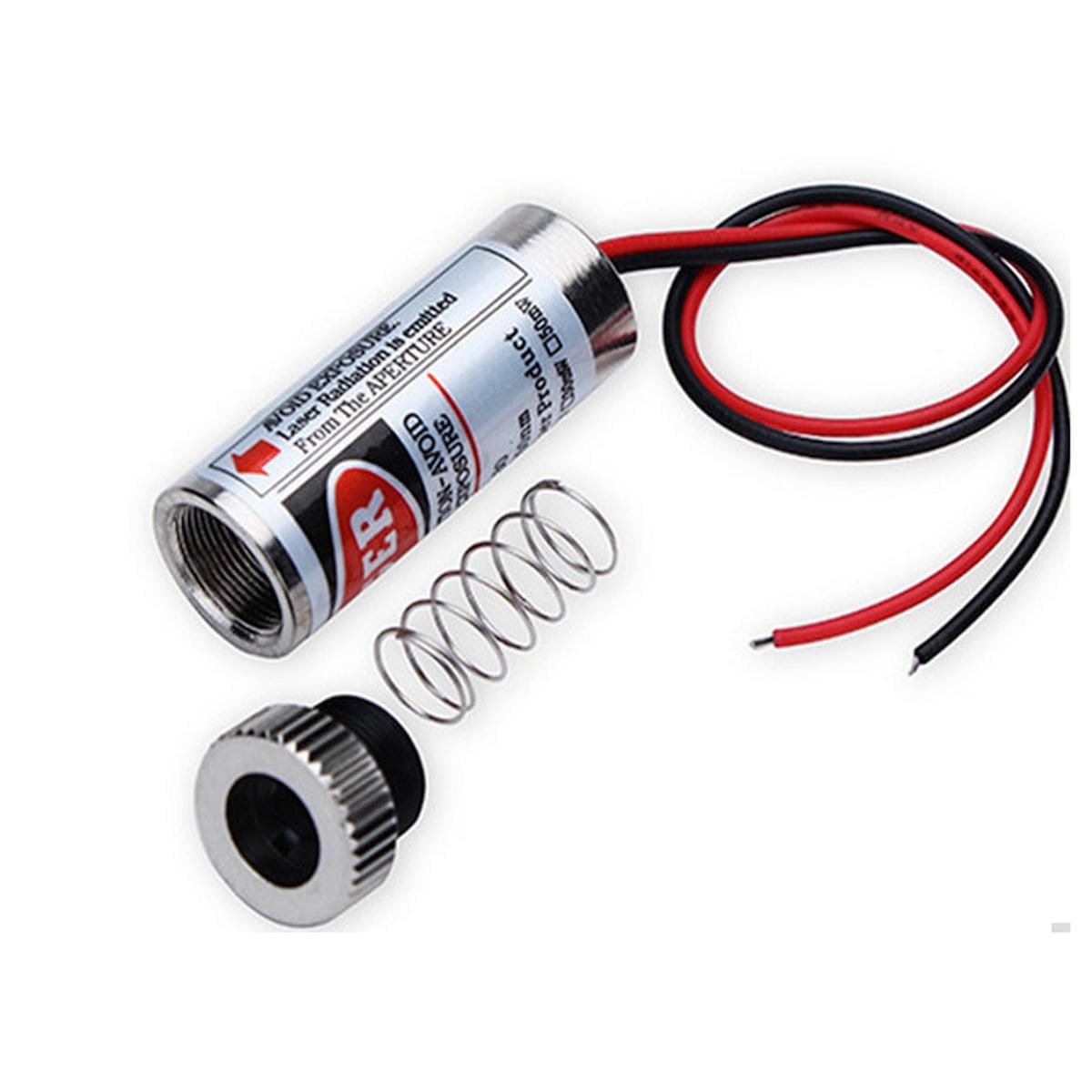

| Fókusz: | kézzel állítható |
| Ház: | fém |

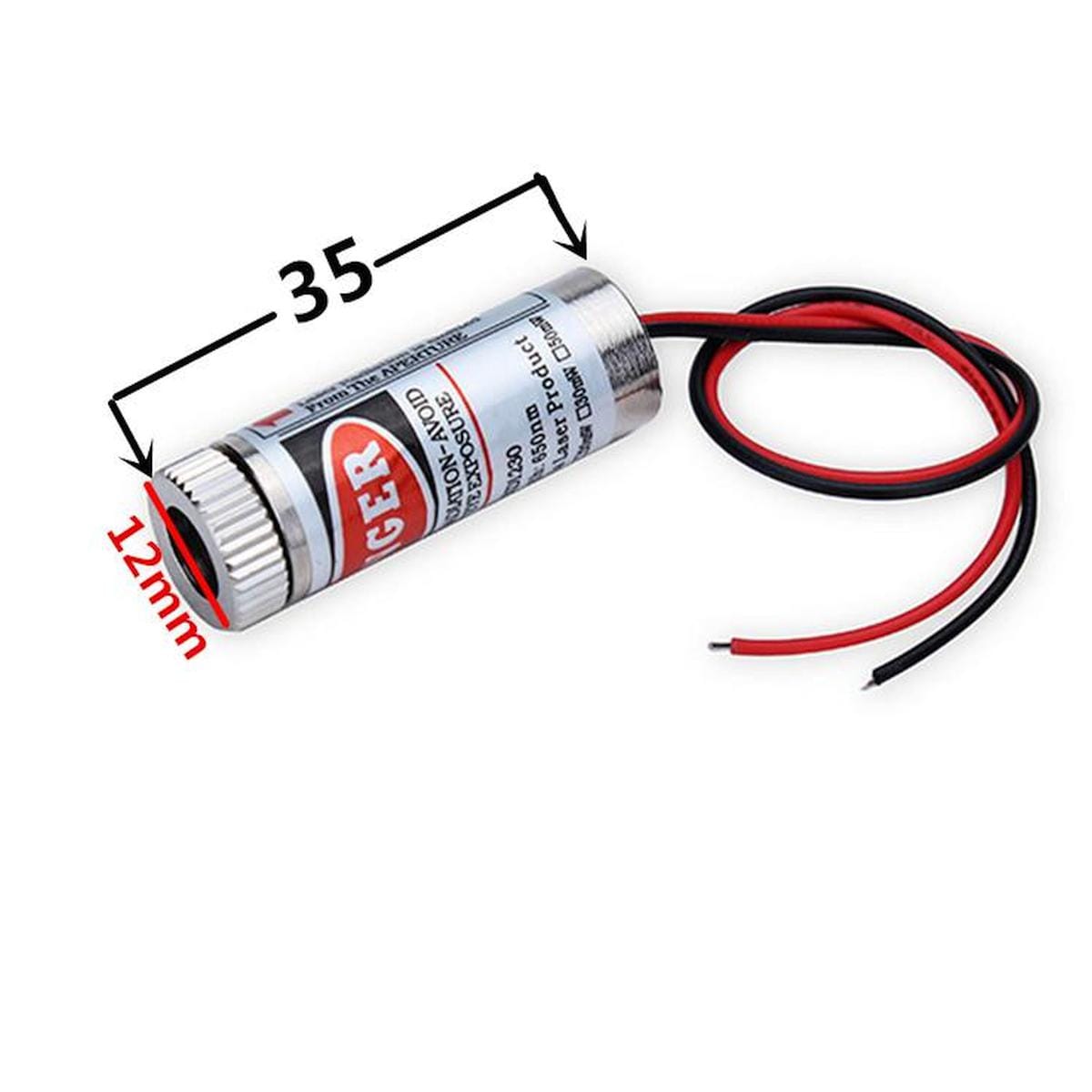

| Átmérő: | 12 mm |
| Hossz: | kb. 35 mm |
| Kábelhossz: | kb. 135 mm |
| Működési hőmérséklet: | -10…+40 °C |
| Élettartam (gyártói): | 10 000 óra |
Dokumentáció
Csomag
- 1 db Vörös lézer pont-modul – 5 mW, 650 nm, fémházas, állítható fókusz
