Leírás

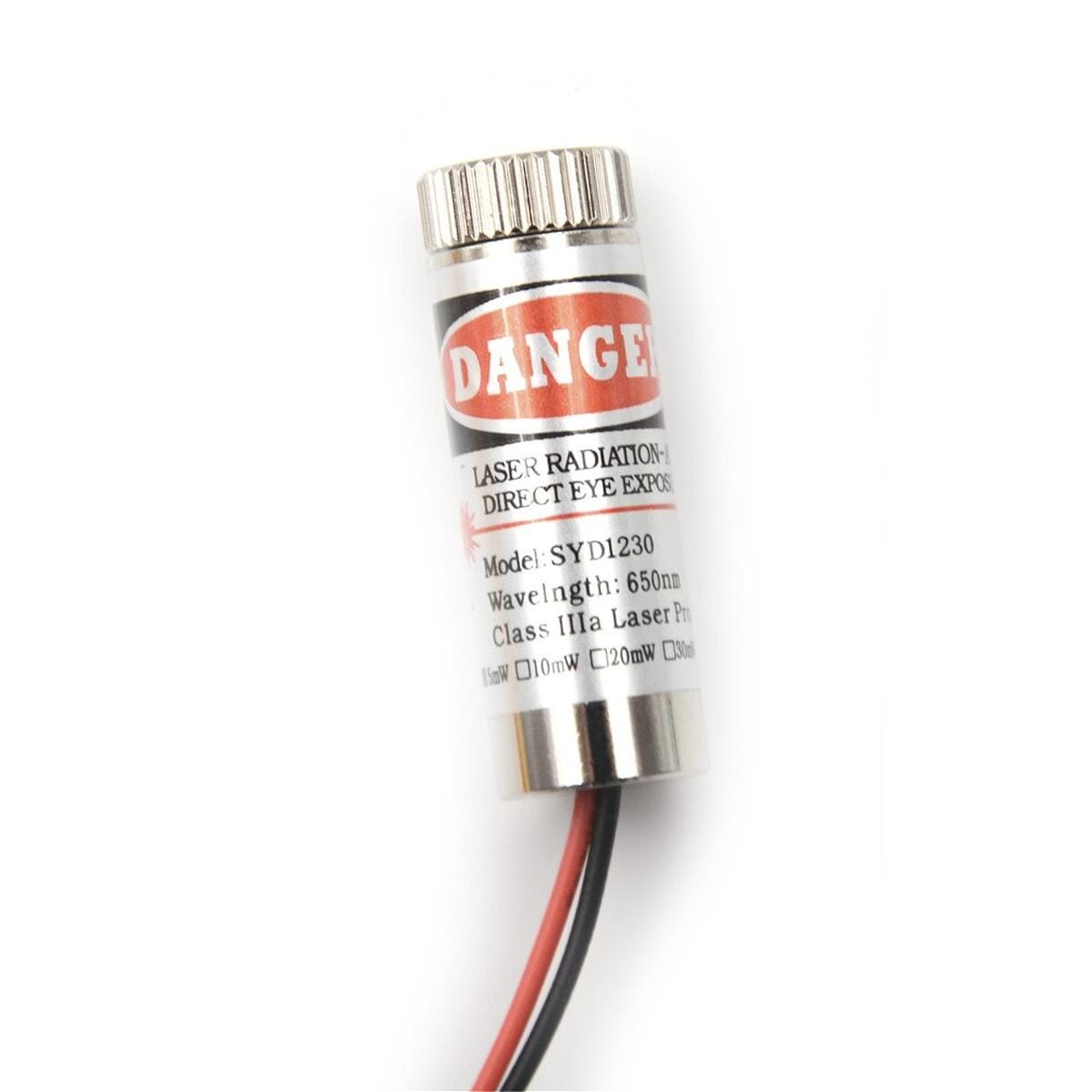

A Vörös lézer kereszt-modul – 5 mW, 650 nm, fémházas akkor jön jól, amikor egy munkadarabon nem egy pontot vagy egyetlen irányt szeretnél látni, hanem egyszerre két egymásra merőleges tengelyt. A vetített X alakú jelből rögtön látszik, hol van a középpont, és hogyan áll hozzá képest a vízszintes és függőleges irány.
Ez különösen kényelmes szerelésnél, gépbeállításnál, kamera vagy érzékelő pozicionálásánál. Ha például egy furat közepét kell egy tengelyhez igazítani, a kereszt közepe kijelöli a pontot, a két fényvonal pedig közben azt is megmutatja, hogy a munkadarab nincs-e elfordulva.

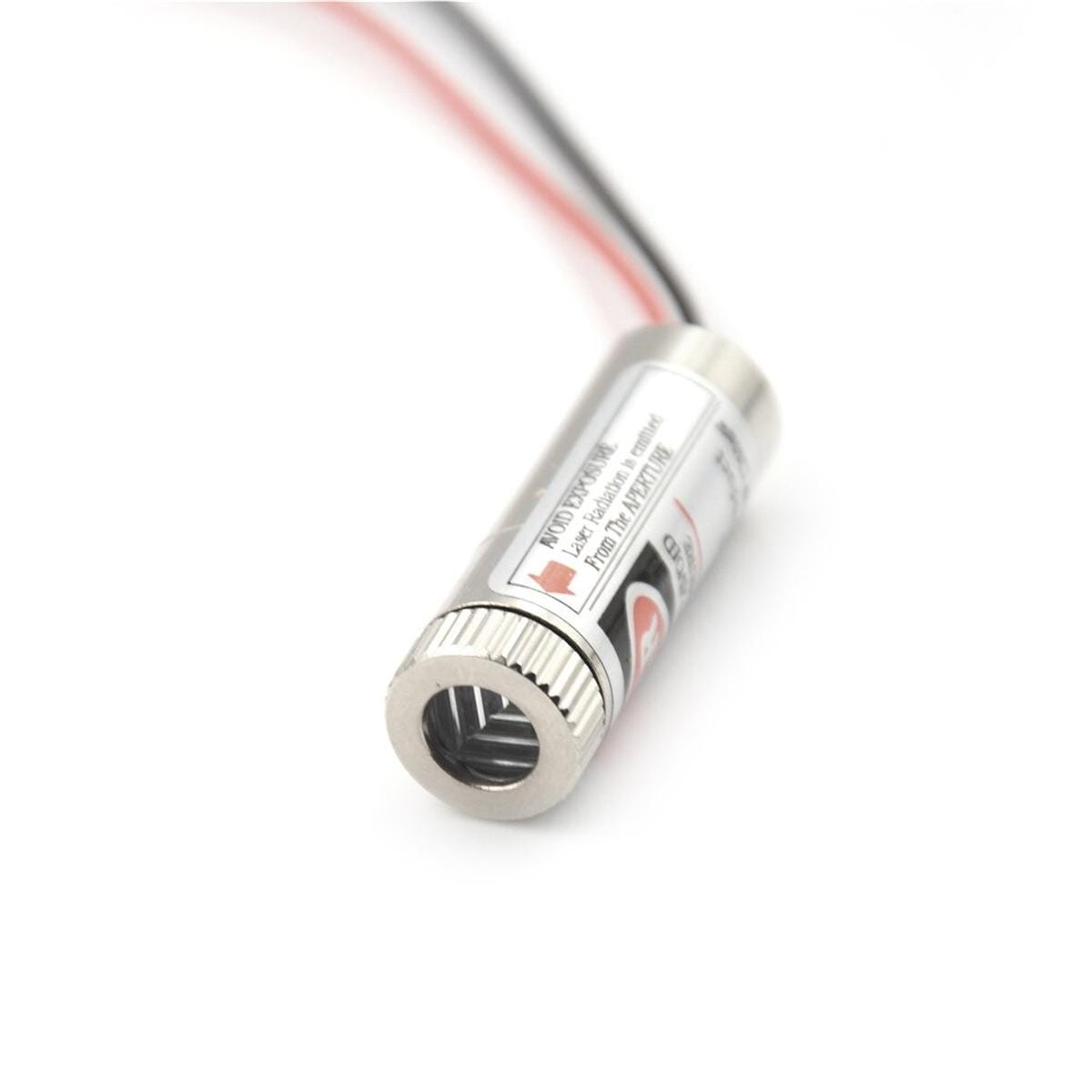

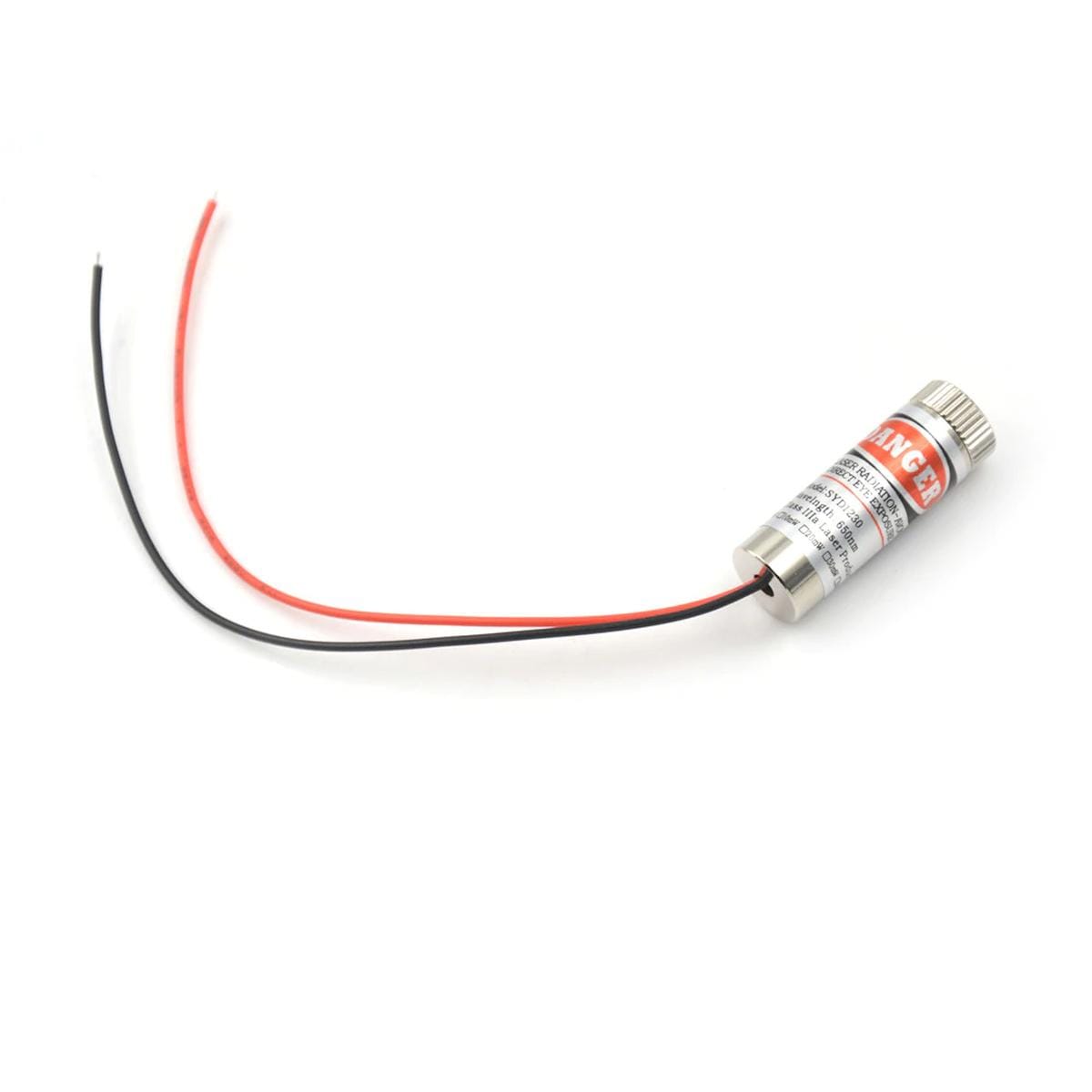

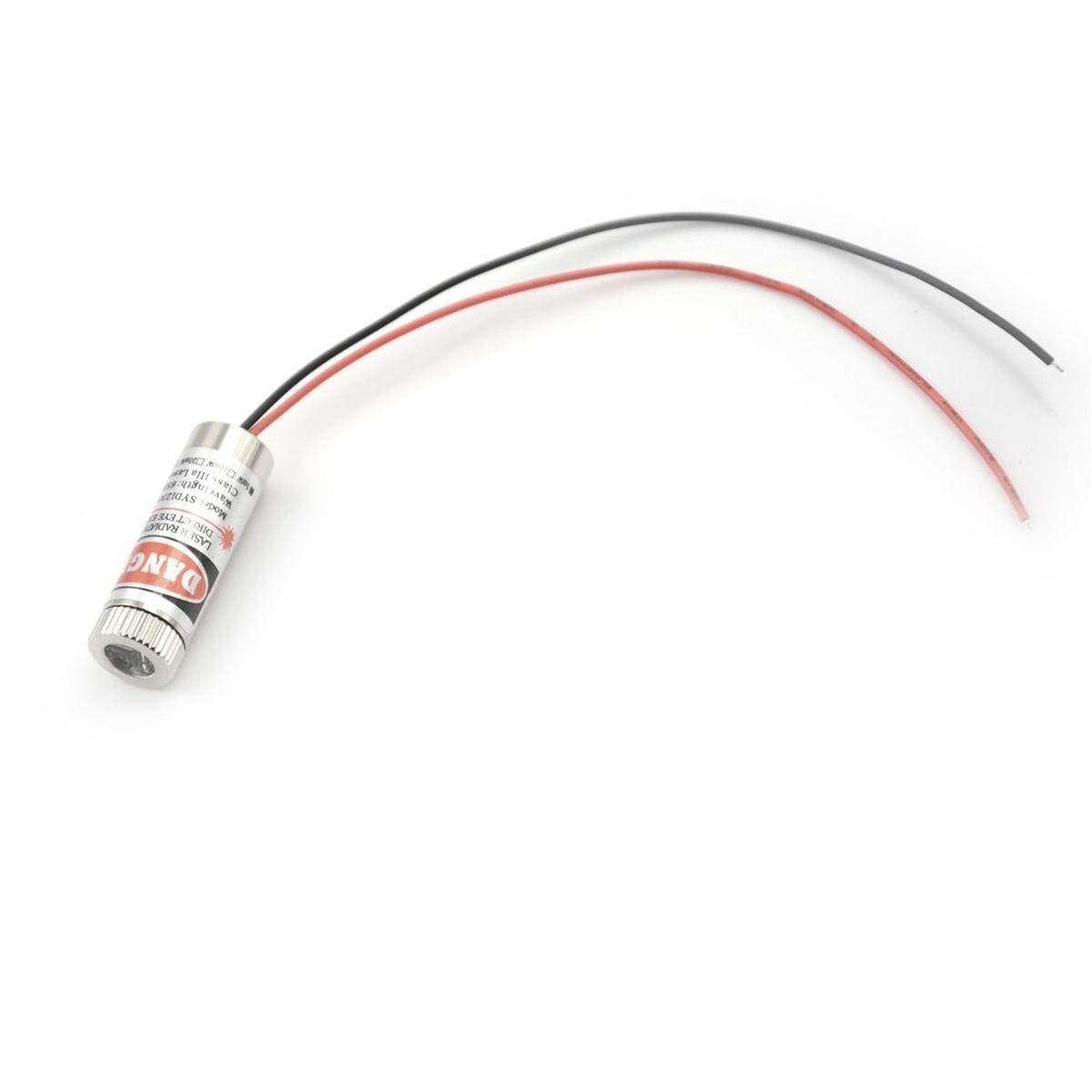

A modul 650 nm-es vörös fényt használ, optikai teljesítménye 5 mW. A fémház átmérője 12 mm, így egyszerűen befogható saját tartóba, bilincsbe vagy nyomtatott konzolba. A meghajtó elektronika a ház része, a működéshez stabil egyenfeszültségű táp szükséges.
A fókusz kézzel állítható. Ezt már a végleges munkatávolságon érdemes beállítani, mert ugyanaz a kereszt közelről és távolabbról más vonalvastagságot adhat.
Mire használható a műhelyben?
Tegyük fel, hogy egy munkadarabot minden alkalommal ugyanabba a helyzetbe kell betenni egy kis gépbe. Egy pont megmutatná a közepét, de abból még nem látnád, hogy maga az alkatrész néhány fokkal elfordult-e.
A keresztvetítés itt sokkal beszédesebb. A két vonal egyből megmutatja a két fő irányt, a metszéspont pedig kijelöli a közepet. Ha az alkatrész egyik éle a kereszt egyik szárával fut, rögtön látszik az igazítás.
Ugyanez használható kameránál vagy érzékelőnél. A kereszt középpontja segít belőni, hová néz a rendszer, a két tengely pedig az elfordulás ellenőrzésében segít.
Szerelősablonnál szintén praktikus. Egy furat vagy alkatrész középpontját és az ahhoz tartozó tengelyeket egyszerre lehet megjeleníteni, így kevesebb külön jelölésre van szükség.
Első beállítás – érdemes sorrendben haladni
A modult először fogd be úgy, hogy még lehessen rajta finoman fordítani. Egy mereven beragasztott lézer stabil, viszont később nehéz korrigálni rajta akár egyetlen fokot is.
Tedd a célfelületet arra a távolságra, ahol a kész gépben is lesz. Ezután állítsd be a kereszt középpontját a kívánt helyre.
Amikor a közép már jó, nézd meg a két vonal irányát is. A vízszintes vagy függőleges szárat hozzá lehet igazítani a munkadarab éléhez, sínhez, vezetőhöz vagy más ismert referenciafelülethez.
A fókuszt csak ezután érdemes finomítani. Így már azon a távolságon látod a keresztet, ahol ténylegesen használni fogod.
Bekötés
A modul saját meghajtó elektronikával készül, ezért a tápellátása egyszerű. Stabil, kisfeszültségű egyenfeszültség szükséges hozzá.
Gyakorlati használatnál az 5 V körüli táp kézenfekvő. A modul áramfelvétele néhány tíz milliamper, a megadott maximum 40 mA.
Ha folyamatosan világít, közvetlenül a megfelelő tápegységről is működtethető. Mikrokontrolleres kapcsolásnál jobb egy kis MOSFET-et vagy tranzisztort közbeiktatni.
Arduino vagy ESP32 esetén így a GPIO csak a kapcsolóelemet vezérli. A lézer áramát külön a táp adja, ezért a vezérlőlábat nem terheli közvetlenül a modul.
Hol jön jól?
- Munkadarab középpontjának és tengelyeinek egyszerre történő kijelölésére.
- CNC vagy más kisebb gép beállításánál.
- Kamera vagy optikai érzékelő irányának ellenőrzéséhez.
- Furat, csavarhely vagy szerelési pont pozicionálásához.
- Sablonok és befogók igazításánál.
- Robotikai mechanikán egy középpont és két fő irány megjelenítésére.
- Oktatási optikai összeállításoknál, ahol jól látható kereszt alakú referencia szükséges.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Jó helyre esik a kereszt közepe? | Ez jelöli a tényleges referencia pontot. |
| Egyenesben állnak a kereszt szárai a mechanikával? | Már kis elfordulás is feltűnő eltérést ad hosszabb munkadarabon. |
| A végleges távolságban történt a fókuszálás? | A vonalak vastagsága és élessége a távolsággal változhat. |
| Stabil a modul rögzítése? | A ház kis elmozdulása a vetített kereszt helyét is arrébb viszi. |
| Mikrokontroller kapcsolja a lézert? | MOSFET-es vagy tranzisztoros vezérléssel a GPIO csak vezérlőjelet ad. |
| Van tükröző felület a fény útjában? | A visszaverődő lézerfény más irányba is eljuthat. |
A kereszt közepe és a vonalak iránya két külön beállítás
Keresztlézernél könnyű úgy beállítani a modult, hogy a közepe jó helyre essen, közben a két szár néhány fokkal ferdén álljon.
Ezt egyszerűen lehet ellenőrizni. A vízszintes vonalon válassz két egymástól távoli referencia pontot. Ha a fény mindkettőn áthalad, a tengely jó irányba áll.
Ugyanez elvégezhető a függőleges szárral is. Minél nagyobb távolságot használsz az ellenőrzéshez, annál jobban látszik a kis szöghiba.
Ha a keresztet gépbe építed, ezt a mechanikai rögzítés végleges meghúzása előtt célszerű elvégezni.
A fókuszt a valódi munkatávolságra állítsd
Az elülső optikával a kereszt élessége állítható. Ennek leginkább akkor van értelme, amikor a lézer és a munkadarab távolsága már ismert.
Ha a modul 40 cm-rel lesz a munkafelület fölött, oda tedd a célfelületet a beállításhoz. Egy méteres használatnál pedig azon a távolságon kell ellenőrizni a vonalak vastagságát.
A túl széles fénycsík nehezebbé teszi a pontos igazítást. Egy jól beállított, keskenyebb vonalnál könnyebb eldönteni, hol fut a tényleges tengely.
Arduino vagy ESP32 mellé
Programból kapcsolva a legegyszerűbb egy kis N-MOSFET-es fokozat.
A lézermodul a saját tápjáról kapja az áramot, a vezérlő pedig a MOSFET kapuját kapcsolja. Így a program eldöntheti, mikor világítson a kereszt.
Ez gépvezérlésnél hasznos lehet. Beállítási vagy pozicionálási üzemmódban bekapcsolható a lézer, a munkafolyamat indulásakor pedig kikapcsolható.
Ugyanez működik kezelőgombbal is: a mikrokontroller csak addig kapcsolja fel a keresztet, amíg valóban szükség van rá.
Pont, vonal vagy kereszt?

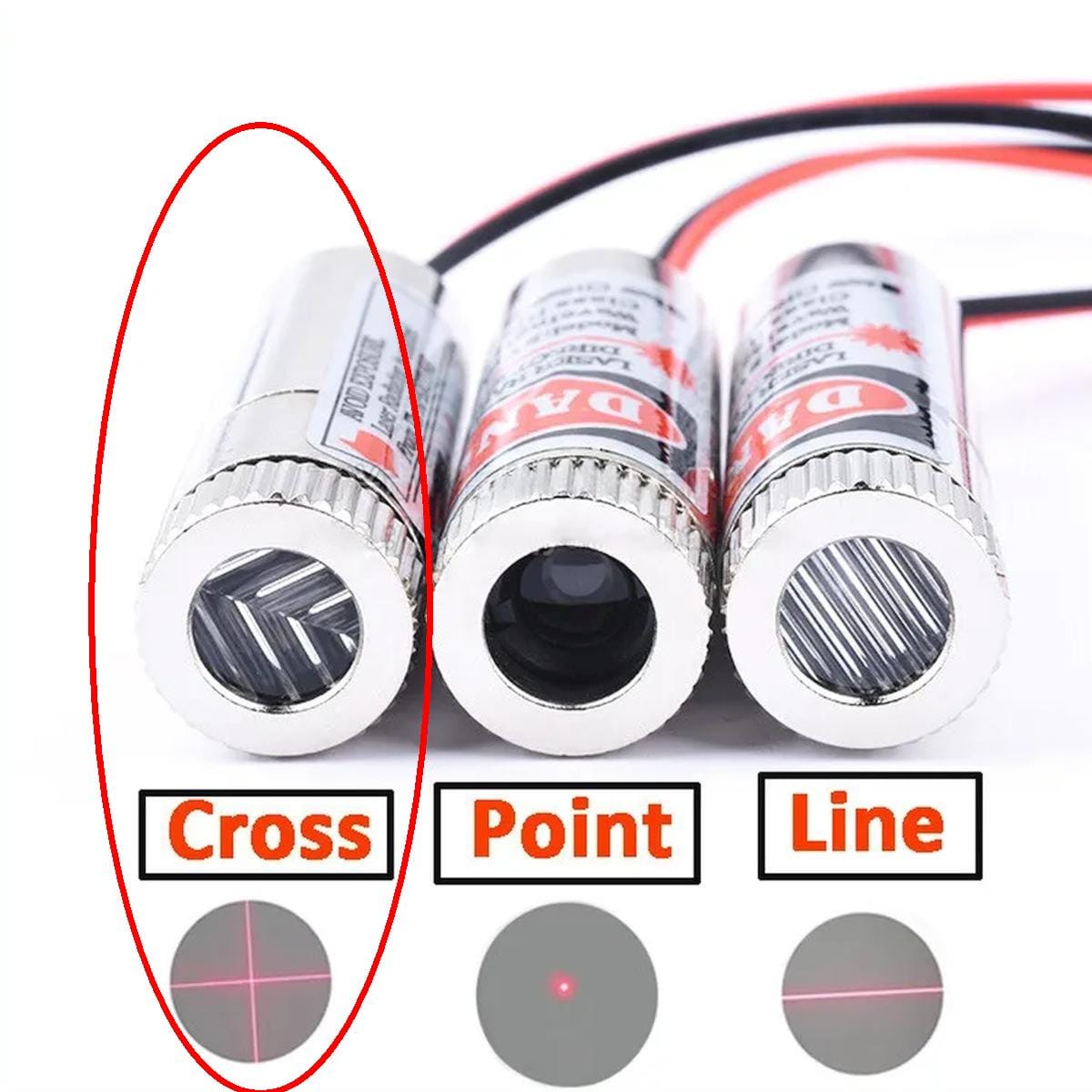

A pontlézer egy konkrét helyet jelöl. Egy teljes irány kijelölésére a vonallézer használható.
A Vörös lézer kereszt-modul – 5 mW, 650 nm, fémházas egyszerre ad középpontot és két egymásra merőleges referenciairányt. Ezért olyan feladathoz praktikus, ahol a pozíció mellett az elfordulást is szemmel szeretnéd ellenőrizni.
Egy panel közepének megjelölésénél például a kereszt közepe mutatja a helyet, a szárai pedig hozzáigazíthatók a panel széleihez. Ugyanez egy mechanikai befogónál vagy szerelősablonnál is jól működik.
A lézer útját a mechanikával együtt tervezd meg
Az 5 mW optikai teljesítmény kis felületre koncentrált fényt jelent. A modul rögzítését ezért úgy érdemes kialakítani, hogy a vetítés mindig kiszámítható irányba fusson.
Matt munkafelületen egyszerűbb a helyzet. Fényes alumínium, polírozott acél, üveg vagy tükör közelében a visszaverődés útjával is számolni kell.
Gépbe szerelve jó megoldás, ha a hasznos vetítési területen kívüli fényút burkolatba vagy fix matt felületre fut. A modul helyét úgy érdemes megválasztani, hogy a közvetlen vagy visszavert sugár ne kerülhessen szemmagasságba.
Amikor más kialakítás való a feladathoz
- Egyetlen furat vagy célpont jelöléséhez pontlézer egyszerűbb.
- Egy hosszú tengely megjelenítéséhez vonallézer elegendő lehet.
- Nagy távolságú vagy erős nappali fényben végzett pozicionáláshoz más optikai rendszer szükséges.
- Mérési feladathoz ismert vonalgeometriájú és dokumentált optikai tulajdonságú lézerforrás célszerű.
- Előírt lézerbiztonsági besorolást igénylő készülékhez igazolt osztályú modul szükséges.
Műhelytipp
Keresztlézer beállításakor egy darab négyzetrácsos papír sokat segít. Tedd a végleges munkatávolságba, és igazítsd rá a kereszt közepét egy rácspont metszésére.
Ezután nézd meg, hogy a vízszintes és függőleges fényvonal több rácsvonalon keresztül is együtt fut-e a papír nyomtatásával. A kis szögeltérés így sokkal könnyebben észrevehető, mint egy üres falon.
Ha a geometria már rendben van, állítsd be a fókuszt, majd húzd meg végleg a tartót. Utána érdemes még egyszer ellenőrizni a középpontot és mindkét tengelyt, mert a rögzítés közben maga a ház is elmozdulhat egy keveset.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Fény színe: | vörös |
| Vetített minta: | kereszt / X |
| Hullámhossz: | 650 nm ±2 nm |
| Optikai kimeneti teljesítmény: | 5 mW |
| Tápfeszültség: | 3-6 V DC |
| Ajánlott tápfeszültség: | 4,5-5,5 V DC |
| Névleges áramfelvétel: | kb. 30 mA 4 V-on |
| Maximális áramfelvétel: | 40 mA |
| Meghajtó elektronika: | beépített |
| Fókusz: | kézzel állítható |
| Ház: | fém |
| Ház átmérője: | 12 mm |
| Kábelhossz: | kb. 135 mm |
| Működési hőmérséklet: | -10…+40 °C |
| Megadott gyártói élettartam: | 10 000 óra |
