Leírás

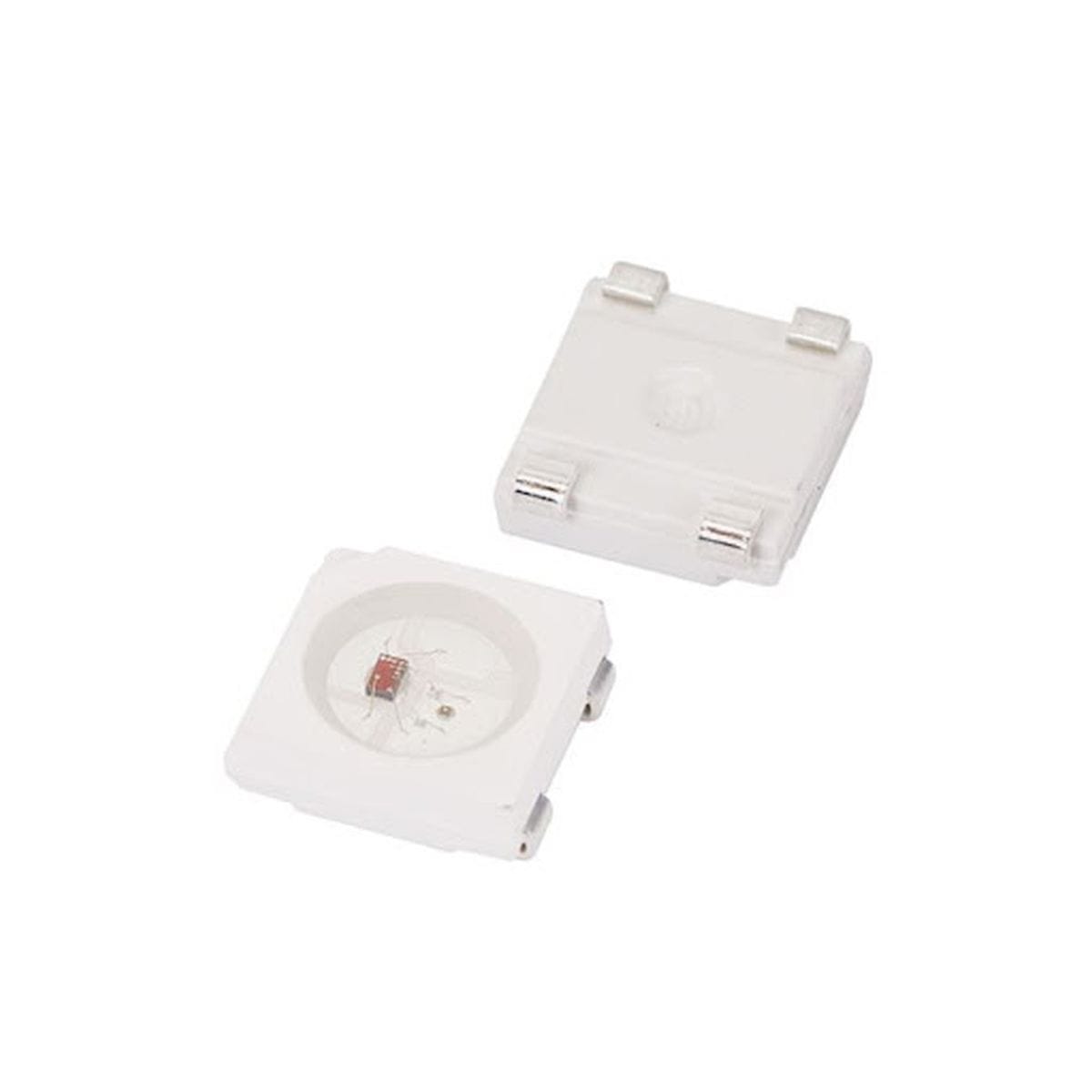

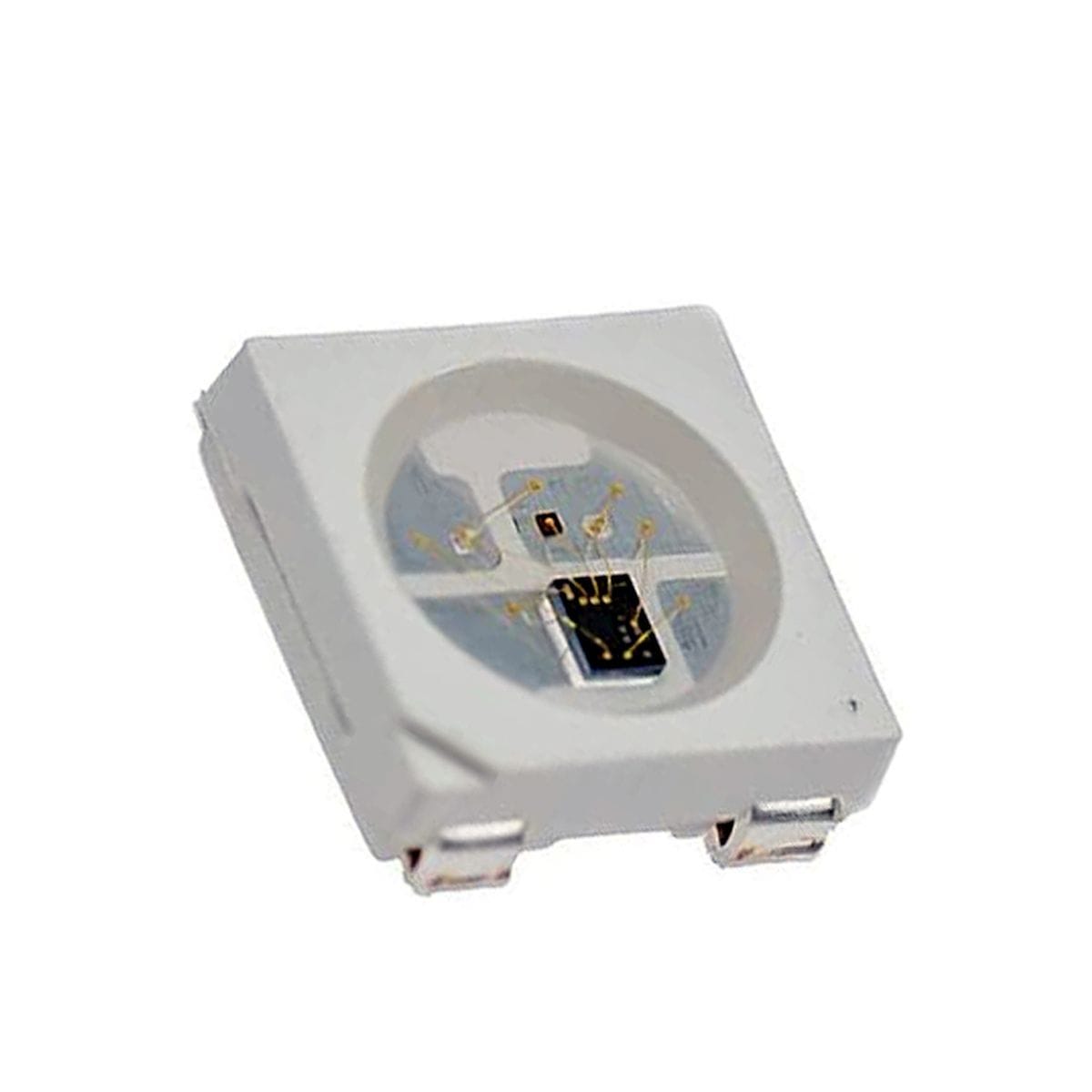

A Címezhető LED (WS2812B, fehér alapszín) [5db/pack] 5 darab, 5050 SMD tokozású, egyedileg vezérelhető RGB LED-et tartalmaz. A WS2812B-ben a vezérlőelektronika és az RGB LED egy tokban van, ezért több LED láncba fűzve egyetlen adatvonalról vezérelhető.
Mikor?
A Címezhető LED (WS2812B, fehér alapszín) [5db/pack] akkor hasznos, ha nem csak be-ki kapcsolható fénypontra van szükség, hanem külön vezérelhető színes jelzésre, animációra vagy státuszfényre. A fehér alapszín itt nem fehér fényt jelent, hanem a LED fizikai kivitelére utal: a fényforrás RGB, tehát piros, zöld és kék komponensből keveri a színeket.
Ez nem kész LED-szalag és nem panelre szerelt modul, hanem SMD alkatrész. Saját nyákra, javításhoz, kísérleti panelre vagy egyedi kijelzőelembe való.
Azaz a Címezhető LED (WS2812B, fehér alapszín) [5db/pack] egy 5 V-os rendszerre tervezhető, DIN/DOUT adatvonalon láncolható RGB LED, amelynél minden LED külön színt és fényerőt kaphat.
Így működik a gyakorlatban

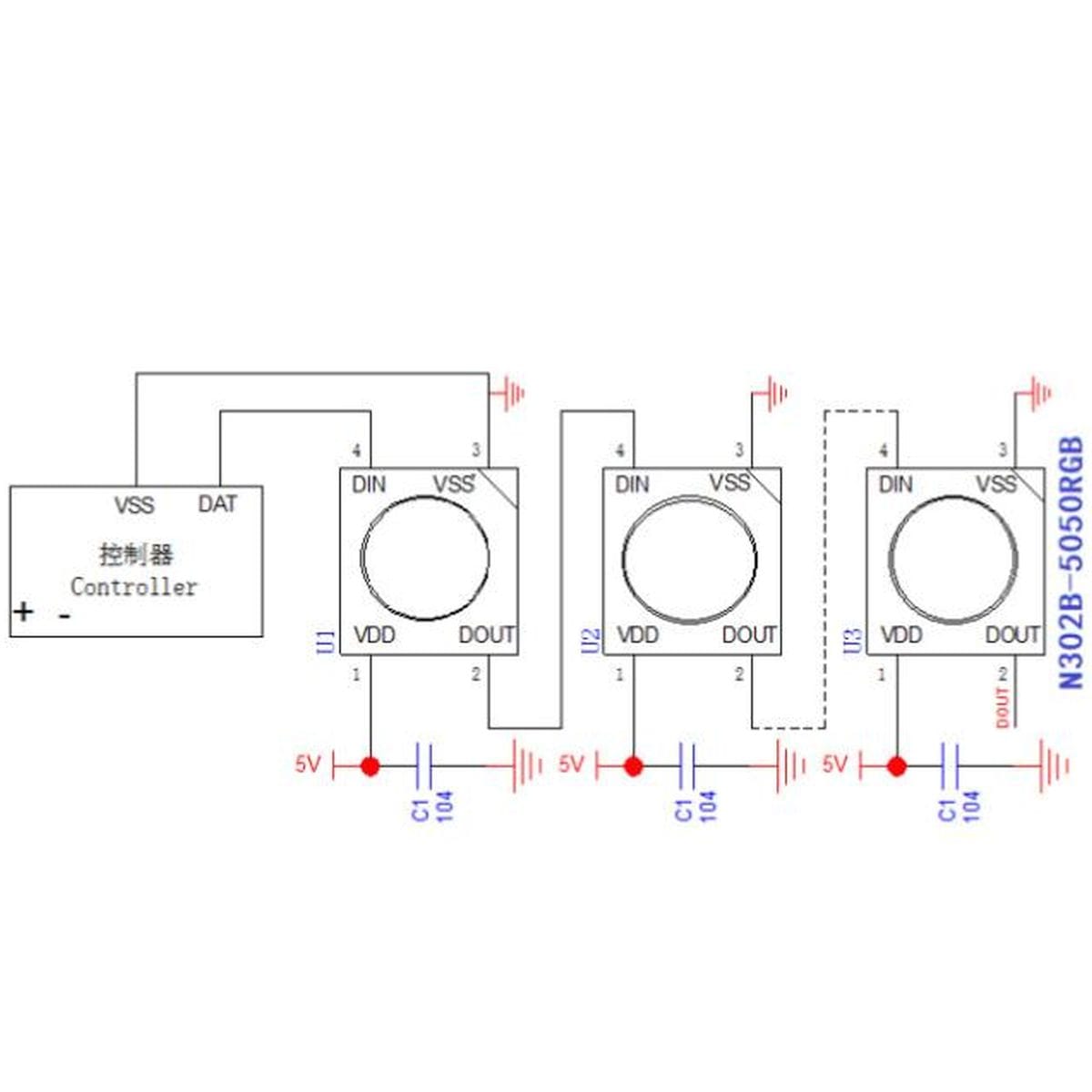

A WS2812B minden LED-nél 24 bit adatot vár: 8 bit zöld, 8 bit piros és 8 bit kék értéket. Az első LED leveszi a neki szánt adatot, a maradékot továbbküldi a DOUT kimeneten a következő LED DIN bemenetére. Így egy mikrokontroller egyetlen digitális kimenettel több LED-et is vezérelhet.
A tápellátást nem szabad alulméretezni. Egy LED teljes fehér fényen a TavIR adat szerint legfeljebb 60 mA-t vehet fel, ezért 5 darab LED-nél 300 mA körüli csúcsárammal kell számolni. Animációnál és kisebb fényerőn ez kevesebb, de a tápot nem a szép átlagra, hanem a legrosszabb esetre érdemes méretezni.
Tipikus alkalmazások
- Állapotjelző fény Arduino vagy ESP32 projekten.
- Egyedi visszajelző panel, ahol több színnel kell jelezni az állapotokat.
- Kis méretű dekorációs vagy oktatási RGB fényjáték.
- Javítás vagy pótlás WS2812B alapú LED-láncban.
- Saját nyákra tervezett címezhető LED-pont.
- Kísérleti NeoPixel kompatibilis projekt, ahol elég néhány LED.
- Modell, robot vagy műszerfal színes visszajelzése.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| A DIN bemenetet kötöd a mikrokontroller adatpinjére? | Ha véletlenül a DOUT oldalról próbálod hajtani, a LED nem fog helyesen reagálni. |
| Közös a GND a LED-táp és a vezérlő között? | Közös föld nélkül az adatjelnek nincs biztos referenciaja, emiatt villogás vagy teljes működésképtelenség jöhet elő. |
| 5 V-os táp mellett 3,3 V-os vezérlőt használsz? | Rövid vezetéken néha működik, de biztosabb megoldás a 74AHCT/74HCT alapú szintillesztés. |
| Méretezted a tápot a teljes fehér állapotra? | Alulméretezett tápnál a LED-ek elszíneződhetnek, újraindulhat a vezérlő vagy instabil lesz az animáció. |
| Van soros ellenállás az adatvonalon az első LED előtt? | A 300-500 ohm körüli ellenállás csillapíthatja a tüskéket és védi az első LED adatbemenetét. |
| Nagyobb LED-láncot építesz? | A tápvezetéken feszültségesés lehet, ezért több betáplálási pont és pufferkondenzátor kellhet. |
| A könyvtárban GRB színsorrendet állítottál be? | Rossz színsorrendnél a piros, zöld és kék nem azt a színt adja, amit a programban vársz. |
Döntés előtt ellenőrizendő adatok
A Címezhető LED (WS2812B, fehér alapszín) [5db/pack] választása előtt ezeket érdemes tisztázni:
- Elég-e az 5 darabos kiszerelés, vagy inkább szalag, gyűrű vagy mátrix kell?
- Tudsz-e SMD 5050 alkatrészt forrasztani, vagy kész modulra van szükséged?
- A vezérlőd 5 V-os vagy 3,3 V-os logikai szintű?
- A projektben mekkora a maximális fényerő és a megengedett áramfelvétel?
- Van-e hely pufferkondenzátornak és adatvonal-ellenállásnak?

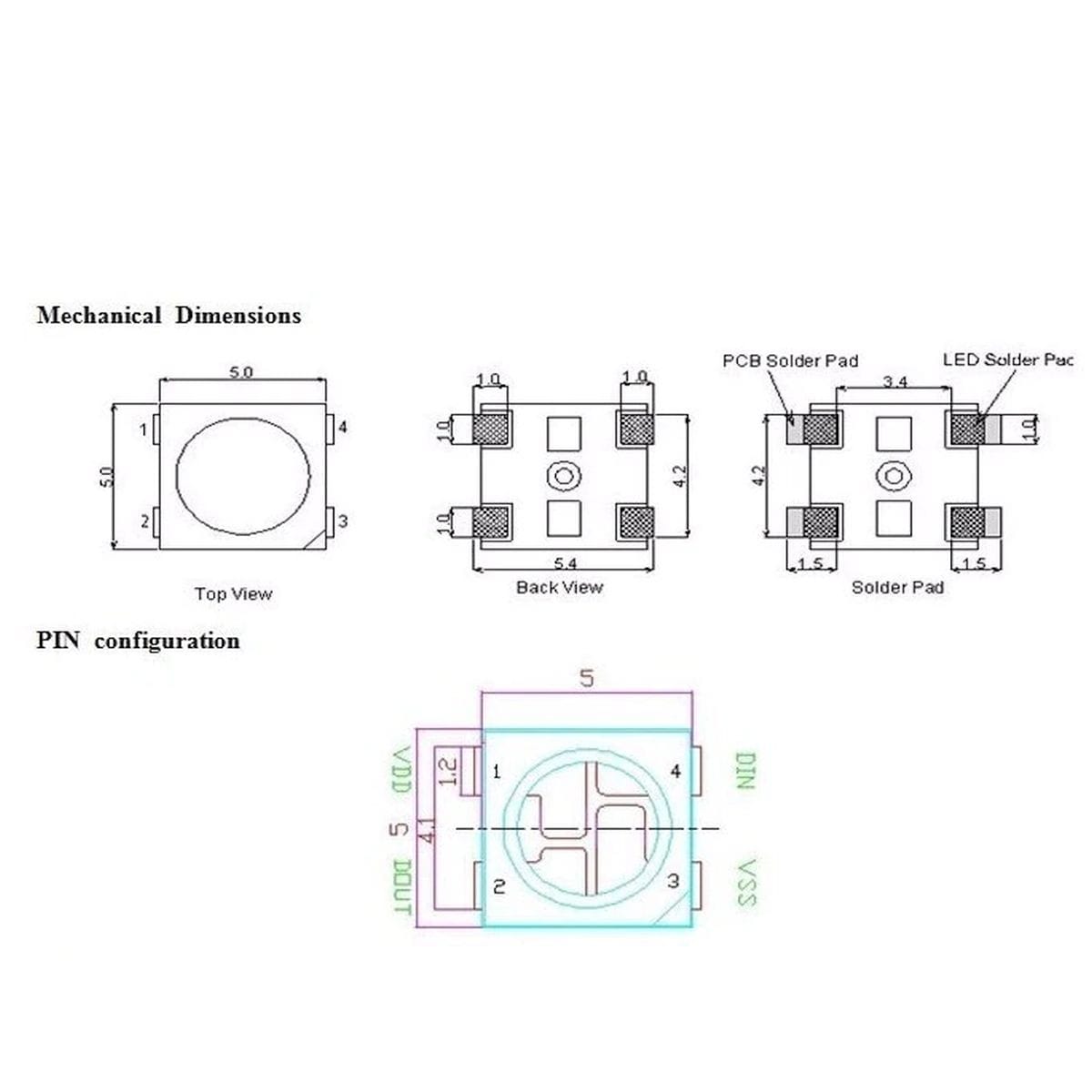

- A nyákterven egyértelműen jelölve lesz-e a DIN, DOUT, VDD és GND?
- Kültéri vagy mechanikailag védett kivitel kell-e?
Használati korlátok és amikor más típust érdemes keresni
- Ne ezt válaszd, ha kész, forrasztás nélküli világításra van szükséged, mert ez SMD alkatrész.
- Ne ezt válaszd, ha hosszú dekorációs fénycsíkot építesz, mert arra címezhető LED-szalag egyszerűbb.
- Ne ezt válaszd, ha fehér, nagy fényerejű megvilágítás kell, mert ez RGB jelző- és effektfényre való.
- Ne ezt válaszd, ha nincs mikrokontrollered és programod, mert a WS2812B önmagában tápfeszültségtől nem kezd el működni.
- Ne ezt válaszd, ha ipari vagy kültéri, nedvességvédett kivitel kell, mert a csomag SMD LED alkatrészeket tartalmaz.
- Ne ezt válaszd, ha 12 V-os LED-rendszerhez keresel közvetlenül illeszthető fényforrást.
Műhelymegfigyelés
A legtöbb WS2812B hiba nem a programban kezdődik, hanem a bekötésnél: rossz adatirány, hiányzó közös GND, túl hosszú első adatvezeték vagy alulméretezett táp. Első próbához érdemes csak egy LED-et meghajtani alacsony fényerőn, és csak utána felfűzni a többit.
Műszaki jellemzők
| Terméktípus: | Címezhető RGB LED alkatrész |
| LED típusa: | WS2812B |
| Tokozás: | SMD 5050 |
| Alapszín/kivitel: | Fehér alapszínű kivitel |
| Kiszerelés: | 5 db/pack |
| Tápfeszültség – TavIR adat: | 3,2-5 V |
| Tápfeszültség – WS2812B-V5 adatlap: | 3,7-5,3 V |
| Tervezési tápfeszültség: | 5 V |
| Maximális áramfelvétel: | 60 mA/LED 5 V-on |
| Teljes csomag becsült csúcsárama: | legfeljebb 300 mA |
| Vezérlés: | Egyvezetékes digitális adatjel |

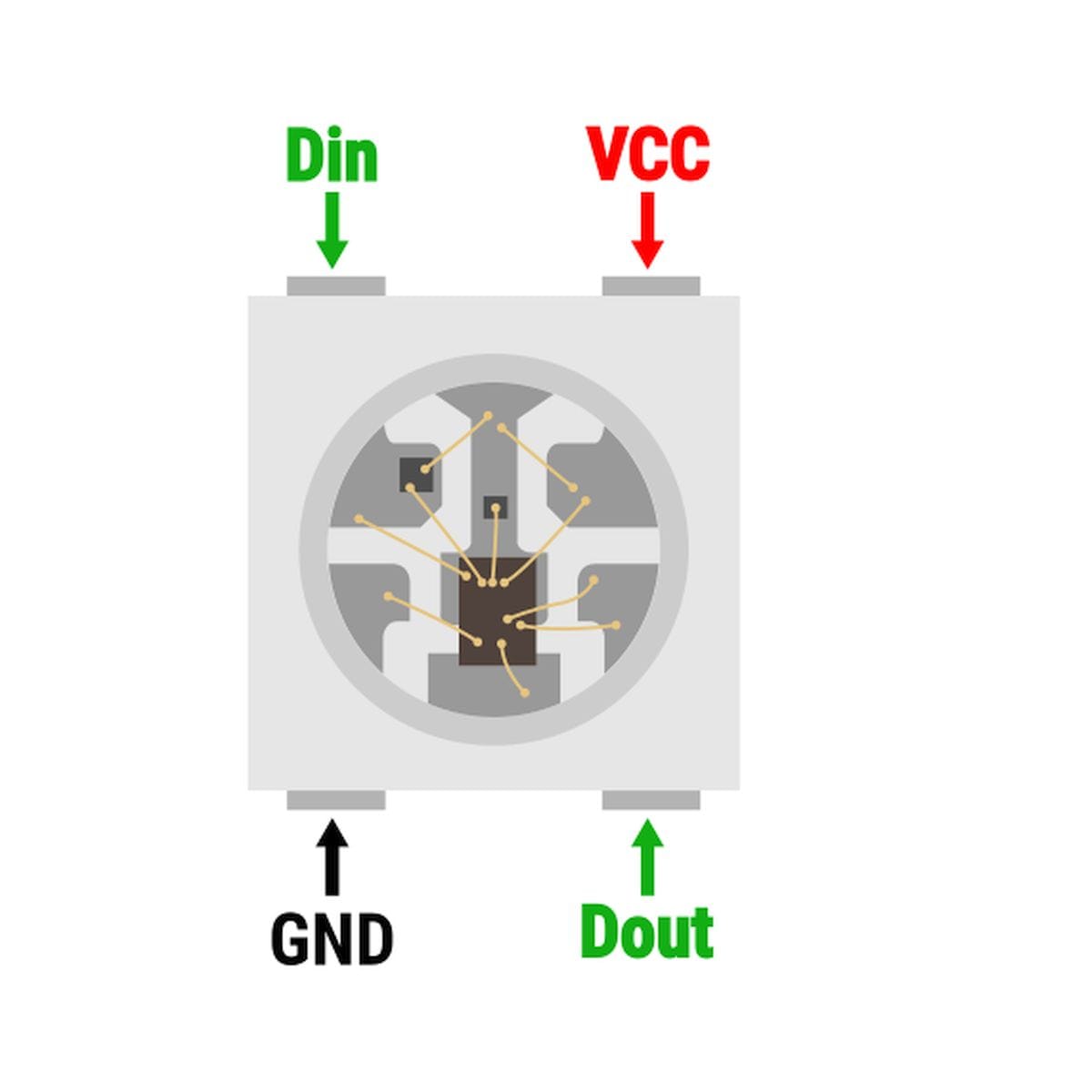

| Adatirány: | DIN bemenet, DOUT kimenet |
| Adatsebesség: | 800 kbit/s |
| Színsorrend: | GRB |
| Színmélység: | 24 bit/LED |
| Színek száma: | 16,7 millió árnyalat |
| Kompatibilis könyvtárak: | Adafruit NeoPixel, FastLED, WS2812 kompatibilis könyvtárak |
| Arduino kompatibilitás: | UNO, Mega, Due és kompatibilis lapok |
| ESP8266/ESP32 kompatibilitás: | Igen, 5 V táp mellett szintillesztés javasolt |
| Raspberry Pi kompatibilitás: | Lehetséges megfelelő időzítésű könyvtárral és szintillesztéssel |
Dokumentáció, mintakód
Csomag
- 5 db WS2812B címezhető RGB LED
