Leírás
Ez a 902040 típusú lítium-polimer (LiPo) akkumulátor kompakt megoldást kínál olyan hordozható projektekhez, amelyeknél nagy energiasűrűség és kis helyigény szükséges. A beépített védelmi áramkör (PCM / BMS rész) védi a cellát túlterhelés, túltöltés vagy túlkisülés esetén, így olyan alkalmazásokba is beépíthető, ahol a megbízhatóság fontos. Bár csatlakozóval nem szerelt – ez pont rugalmasságot biztosít: kiválasztható és szerelhető az ideális csatlakozás vagy forrasztható bekötés.
A termék ideális választás lehet például mini IoT eszközök, hordozható elektronikai berendezések, kisméretű világítás és prototípus projektek számára.
Alapcellastruktúra

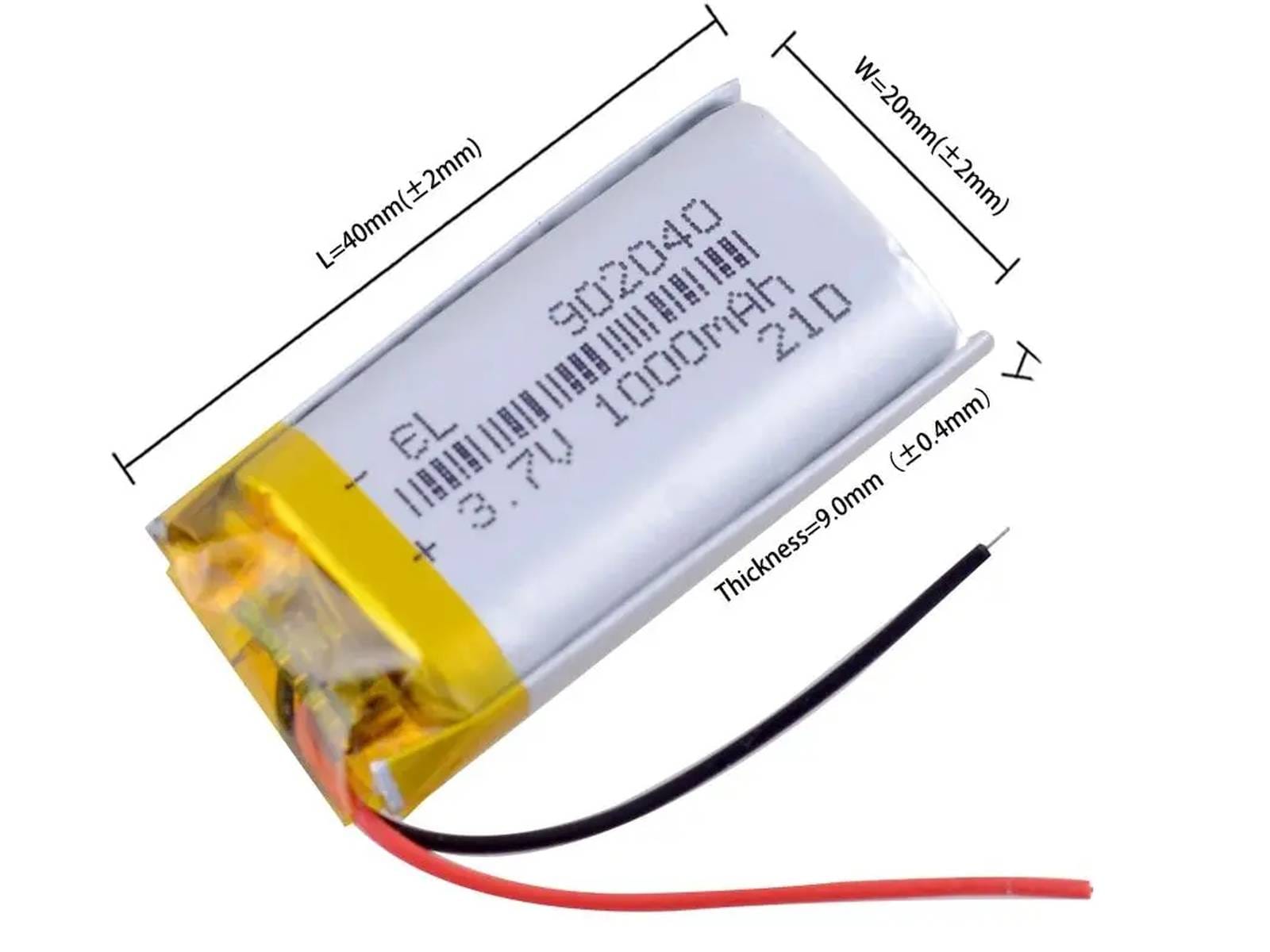

A 902040 jelölés a cella fizikai méretét is jelzi (vastagság × szélesség × hossz ~9,0 × 20 × 40 mm).
Ez a cella tipikusan 1S (egyes cellás) konstrukció – azaz egy cellából áll – névleges feszültséggel ~3,7 V.
A működési feszültségtartomány jellemzően:
- Teljesen feltöltött állapot: ~4,2 V
- Kikapcsolási (kisütéskor) határ: ~2,75 V (védelmi áramkör által)
- Üzemi tartomány (normál használat): 3,0 … 4,2 V

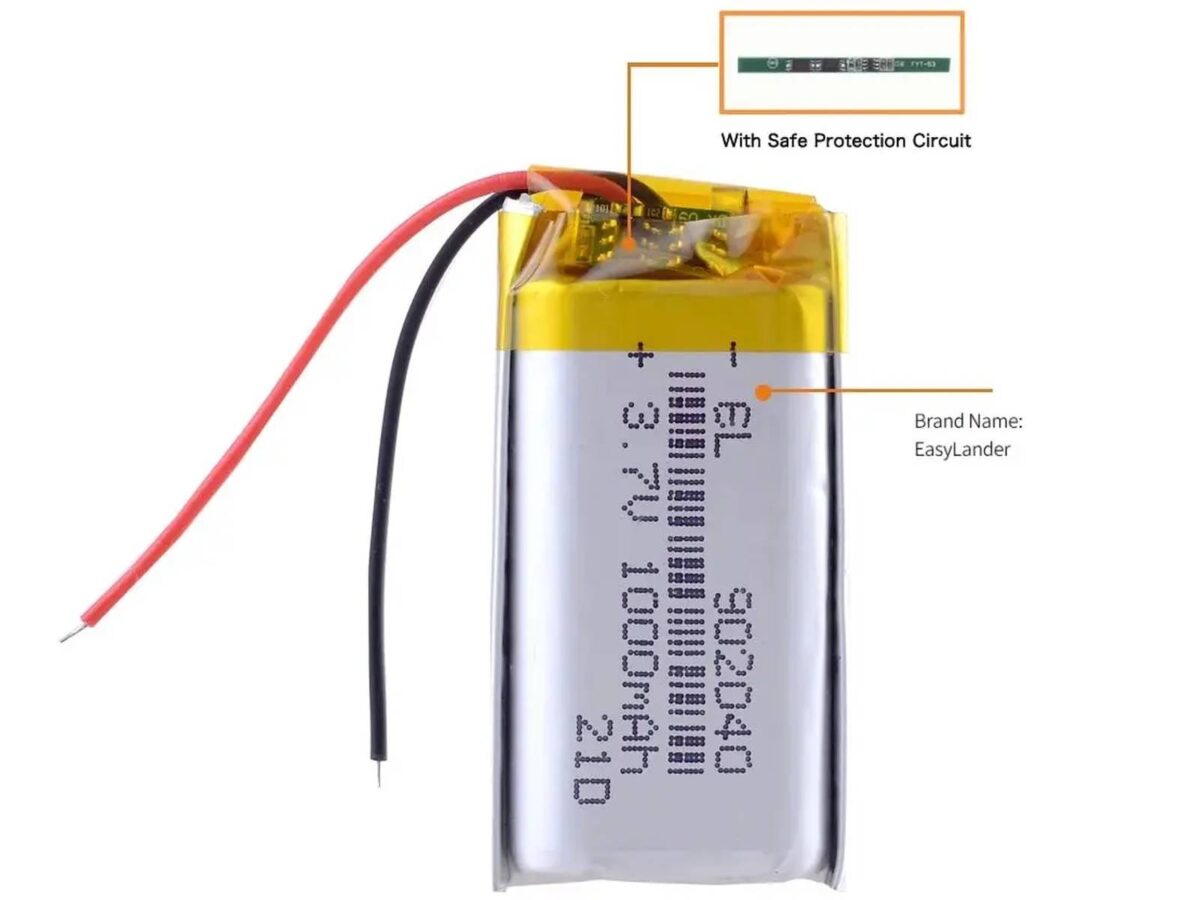

Védelmi áramkör (PCM / BMS rész)
A cellában gyárilag beépített védelmi modul biztosítja az alábbi funkciókat:
- Túlfeszültség elleni védelem – a cella nem tölthető 4,2 V fölé
- Túlkisülés elleni védelem – megakadályozza, hogy a cella feszültsége a kritikus alsó határ alá kerüljön
- Túláram- és rövidzárlatvédelem – ha a terhelőáram túl magas lenne, a védelem lekapcsol
Ez kiemelt előnyt jelent olyan alkalmazásoknál, ahol az akku közvetlenül az elektronikai modulokhoz csatlakozik, és nem szerepel külön nagyáramú BMS rendszer a rendszerben.
Kapacitás, belső ellenállás és áramterhelhetőség
Az általad megadott 1 000 mAh kapacitás kiemelkedő értéknek számít ezen a méreten, hiszen a legtöbb nyilvános adatlap 902040-es celláknál 700 mAh értéket mutat be. A mérések alapján a cella 925…1050mAh kapacitású!
A töltési és kisütési áramok gyakorlatban:
- Maximális töltőfeszültség: 4,2 V
- Maximális töltőáram (CC fázis): ~0,5 A (0,5 C)
- Maximális folyamatos kisütőáram: 1 A (1 C) (védelem korlátozás: max 1A!)
- Kisütési cutoff feszültség (védelem által): ~2,75 V
- Élettartam ciklusokban: jellemzően ≥ 300–500 ciklus, 80 %-os kapacitásnál
Felhasználási lehetőségek
Az ilyen típusú kompakt, beépített védelemmel ellátott LiPo cellák számos kreatív alkalmazásban jól használhatók:
- IoT eszközök (pl. vezeték nélküli szenzorok, távadók)
- Hordozható elektronikai modulok (pl. mini vezérlők, wearable eszközök)
- Kis méretű LED világítás, mini lámpák
- Kis drón- vagy modellalkatrészek (ha megfelelő árambiztonság mellett)
- Prototípus projektek, tesztpadok – különösen, ha a végső testreszabott csatlakozás kiépítendő
- Kisméretű hordozható eszközök belső tápellátása
Alapadatok
- Típus / modell: LiPo (lítium-polimer) cella, 902040
- Névleges feszültség: 3,7 V
- Kapacitás: ~1 000 mAh
- Maximális töltőfeszültség: 4,2 V
- Maximális töltőáram: 0,5 A
- Maximális folyamatos kisütőáram: 1,0 A (1,0 C)
- Kisütési cutoff feszültség (védelem): ~2,75 V
- Védelmi modul: beépített – túltöltés, túlkisülés, túláram védelem
- Méretek (kb.): 9,0 × 20 × 40 mm
- Súly: kb. 14 g
- Élettartam (ciklus): ≥ 300–500 ciklus (80 % kapacitásnál)
- Belső ellenállás: < 150 mΩ
- Csatlakozó: nincs – a cella kábelekkel érkezik (bekötésre kész)
Az akkumulátor a D1 LiPo battery és egyéb D1 lapokhoz méretben könnyen illeszthető, hiszen a csatlakozók közt elfér! (A polaritás ellenőrizendő a használat előtt!!!)
Fontos! A használat során a töltőfeszültség ne haladja meg a kb. 4,25V-ot, az akku pedig lemerültnek tekinthető, ha a cellafeszültség kb. 3,0V (2,75V) alá esik. A kisütési ciklus legvégén a belső ellenállás enyhén megnövekszik, ami nagyobb áramoknál az akku enyhe melegedését okozza – ez normális viselkedés.
Szolgáltatások
- Modell: 902042,
- Kapacitás: ~1000Ah,
- Töltőfeszültség: 3,7-4,2V,
- Névleges feszültség: 3.7V,
- Töltési hőfok:0…45°C,,
- Kisütési hőfok: -20..60°C,
- Akkucsatlakozás: kábel
- Méret (H*Sz*Ma): kb.40x20x9mm
Csomag
- 1x LiPo akku (902040 typ.)
