Leírás
A Páratartalom/hőmérőszenzor SHT30 egy digitális hőmérséklet- és relatív páratartalom-érzékelő modul, amely Sensirion SHT3x technológián alapul és I²C kommunikációt használ a mikrovezérlőkkel való interféshez.
A szenzor precíz, kalibrált, digitális kimenetű mérést biztosít környezeti hőmérsékletre és páratartalomra olyan rendszerekben, ahol mérési pontosság és stabilitás szükséges (pl. adatgyűjtők, automatizálások, időjárás-monitoring).
Működési elv
Az SHT30 érzékelő egyetlen CMOSens® lapkán integrálja a páratartalom-érzékelőt, a hőmérséklet-elemzést, a jelfeldolgozást, az A/D átalakítást és a digitális interfészt. A gyártó által biztosított digitális kalibráció és linearizáció nem igényel külső kompenzációt. A modul I²C buszon keresztül kommunikál, tipikus 0x44 címmel, így egyszerre több szenzor is felfűzhető egy mikrovezérlőre.
Alkalmazási tippek
Ez a típusú szenzor tipikusan használható:
- helyiséghőmérséklet és páratartalom mérése adatgyűjtő rendszerekben
- otthoni vagy ipari automatizálás (HVAC szabályzás)
- üvegházak, mezőgazdasági monitoring
- időjárás-állomások, klímafigyelők
- mikrokontrolleres tanuló és prototípus rendszerek
(mindegyik pont műszakilag indokolt megfelelő I²C interfésszel és tápellátással)

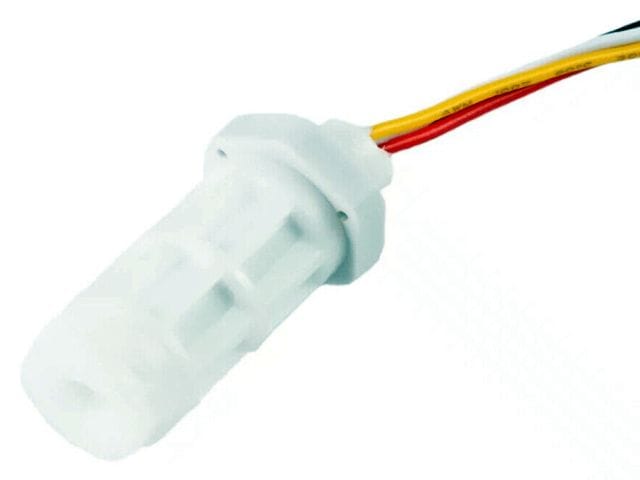

A modul tokozott, vízfröccsenés-ellenálló kivitelű, ami kültéri vagy poros környezetben is jobb mechanikai és környezeti védelmet biztosít, mint egy natív SMD érzékelő chip.
Előnyök és korlátok
Előnyök
- Digitális kalibrált kimenet zajmentes adatátvitellel
- Széles tápfeszültség-tartomány, logikával kompatibilis
- Stabil, lineáris mérési karakterisztika
- Tokozott, IP-szerű védelem a környezeti hatások ellen
Mikor nem ideális
- Ha analóg kimenet szükséges (ez egy digitális I²C interfészű eszköz).
- Nagyon gyors dinamikus méréshez, vagy ahol nagyon alacsony késleltetés kritikus, érdemes lehet más technológiát mérlegelni, mivel I²C busz sebessége korlátozott.
Főbb technikai jellemzők
- Tápfeszültség: 2,5–5,5 V DC
- Kommunikáció: I²C (alapértelmezett cím: 0x44)
- Interfész-logika: kompatibilis 3,3 V és 5 V rendszerekkel
- Hőmérséklet mérési tartomány: −40 °C … +125 °C
- Páratartalom mérési tartomány: 0 … 100 % relatív páratartalom
- Hőmérséklet pontosság: kb. ±0,2 °C (@25 °C, 0–90 % RH)
- Páratartalom pontosság: kb. ±2 % RH (@25 °C, 20–80 % RH)
- Felbontás: 0,01 °C; 0,01 % RH
- Modul mérete kb. 41 × 15 × 9 mm
- Csatlakozás: HY2.0 4P csatlakozó, kábel ~15 cm
Jellemzők és előnyök
- Digitális, zajmentes I²C kommunikáció – zökkenőmentes adatcsere több szenzorral is.
- Széles tápfeszültség-tartomány – kompatibilis 3,3V és 5V logikával is.
- Tartós IP65 kivitel – ideális kültéri alkalmazásokhoz, fröccsenő víz és por nem akadály.
- Gyors inicializálás és válaszidő – valós idejű mérésekhez tervezve.
- Nagy linearitás és hiszterézismentesség – a mérési adatok pontos reprodukálhatóságáért.
- Kalibrált, karbantartásmentes működés – nem igényel utólagos korrekciót.
Dokumentációk, letöltések
Csomag
- 1 db SHT30 digitális hőmérséklet- és páratartalom-érzékelő modul (tokozott)
