Leírás

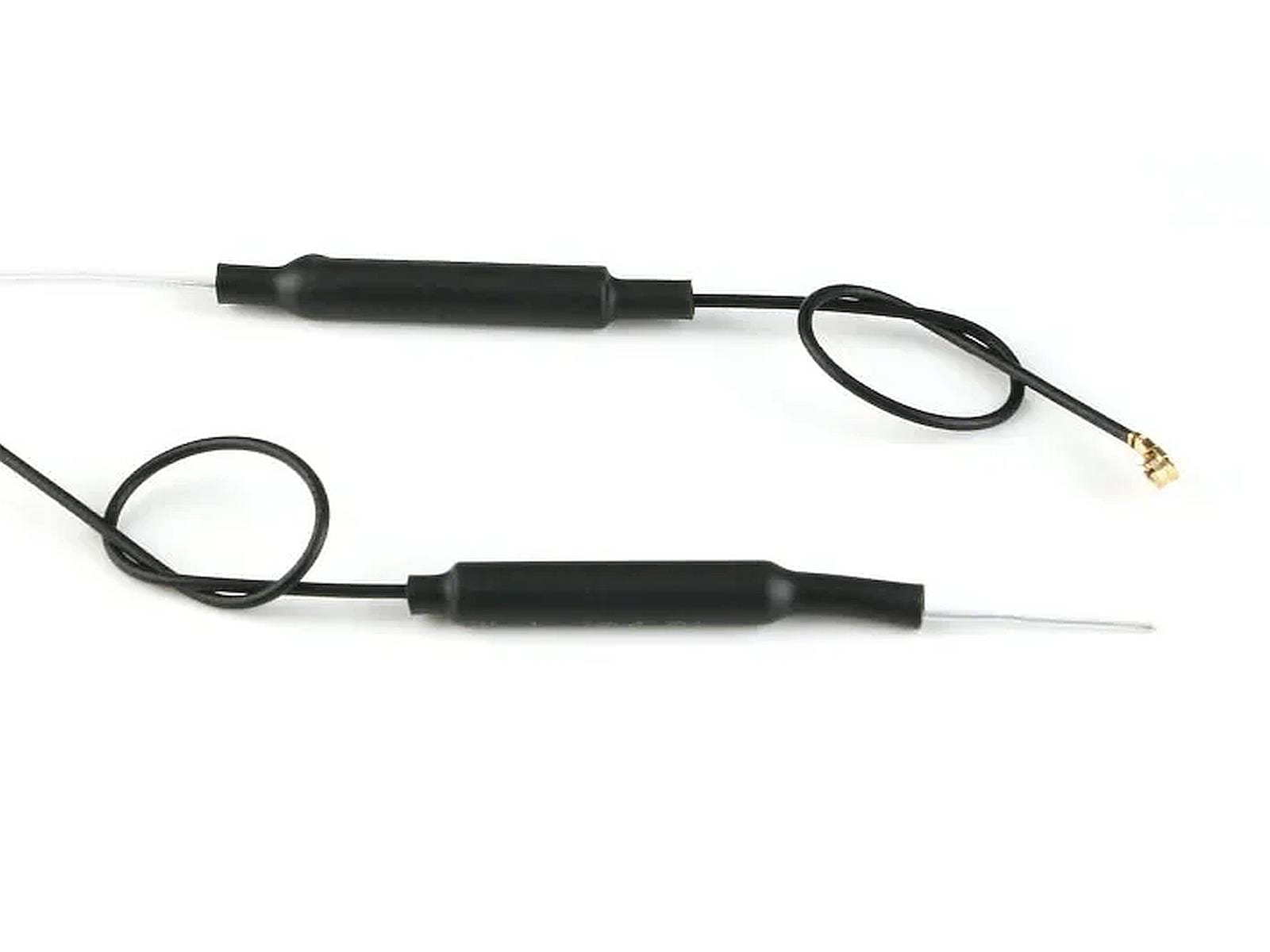

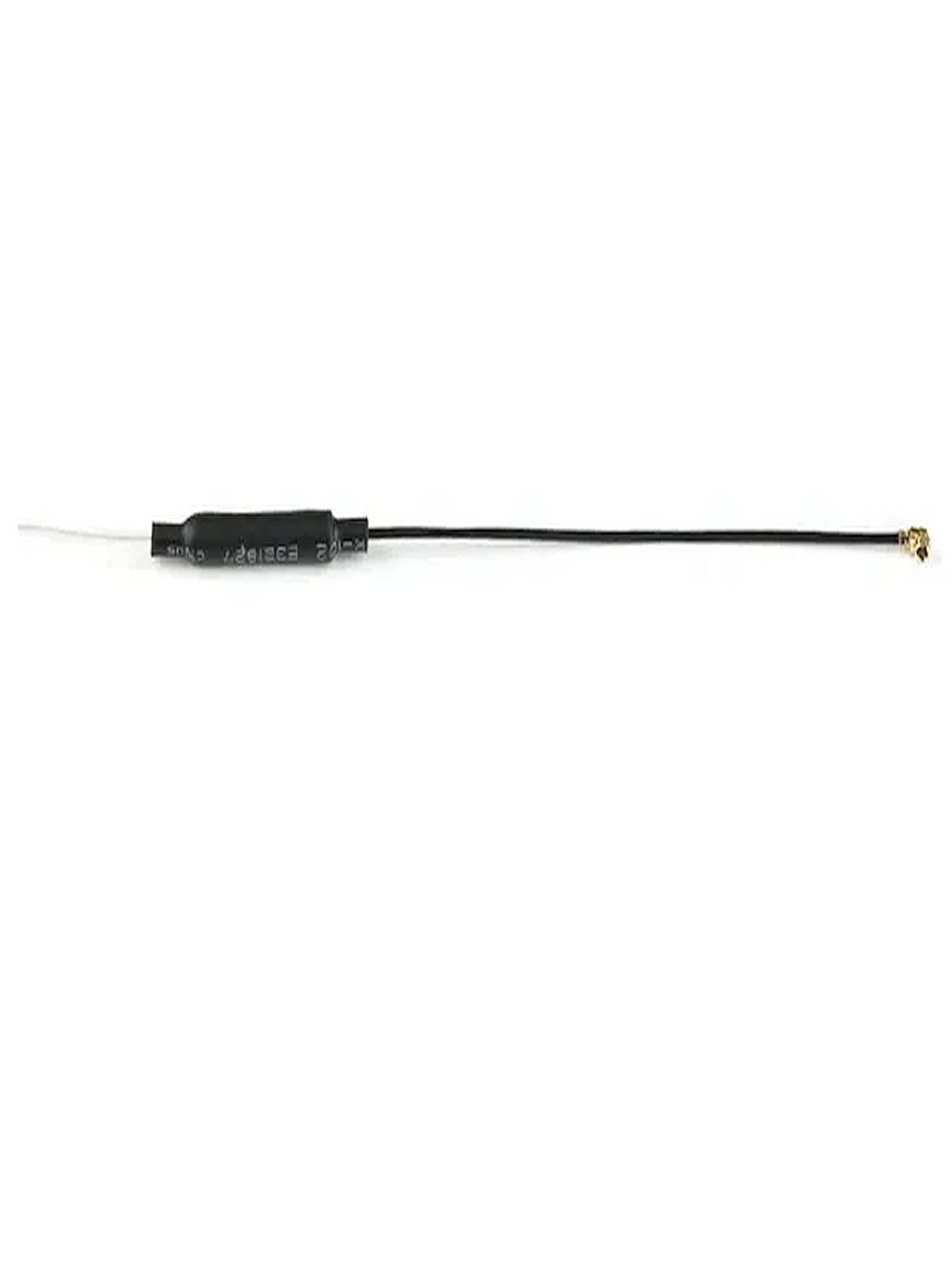

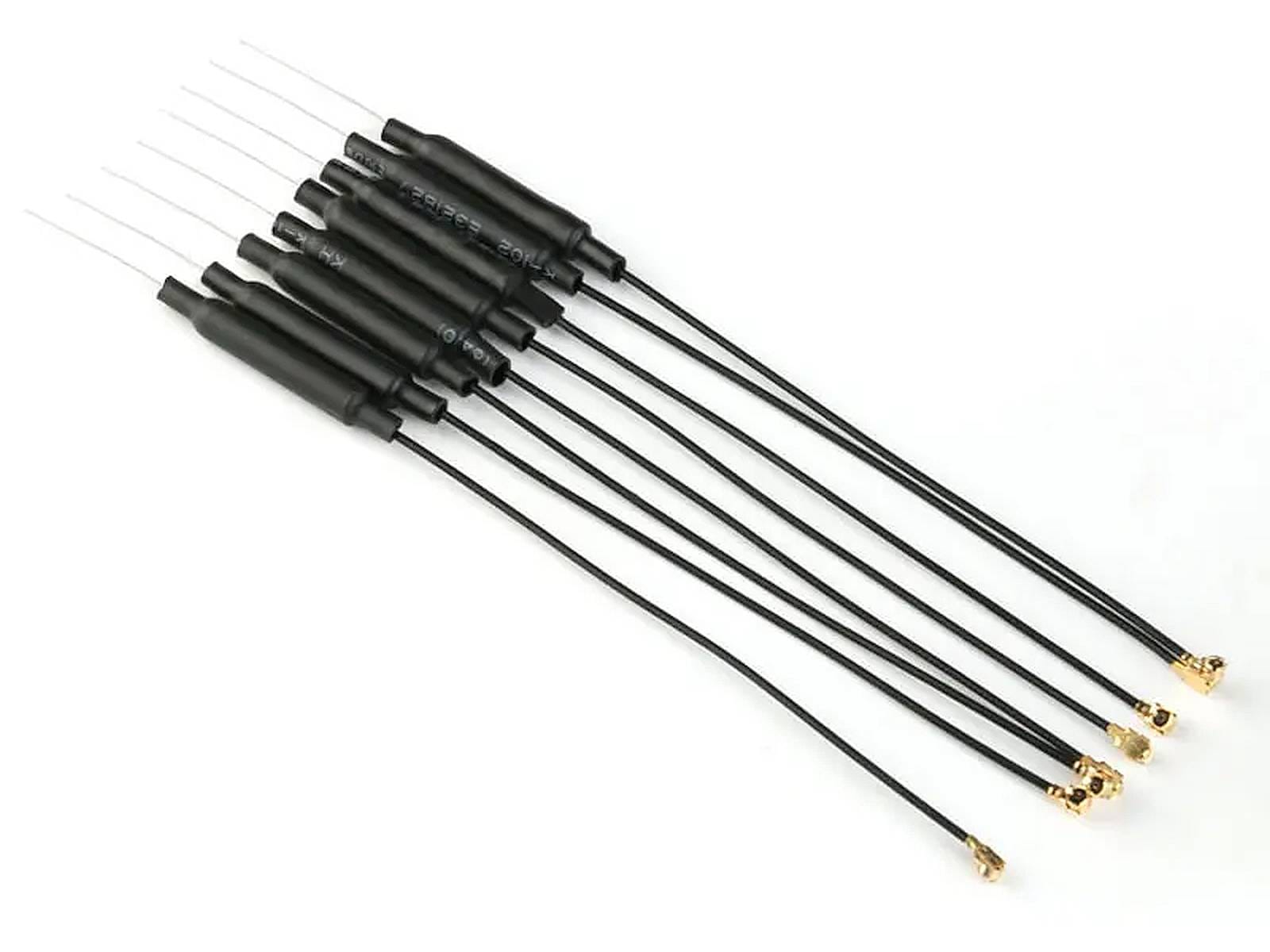

Kisméretű, uFL csatlakozós WiFi antenna 2.4 GHz-es frekvenciasávhoz, 2 dBi nyereséggel. Ideális választás olyan modulokhoz, amelyeknél a beépített antenna nem elegendő, és külső antenna szükséges a stabilabb vételhez vagy hosszabb hatótávhoz. Kompatibilis többek között ESP8266, D1 Mini Pro, ESP‑07, illetve más uFL aljzatos rádiós modulokkal. A kiváló ár/érték arányú megoldás előnye a rugalmasság, kis méret, és egyszerű csatlakoztathatóság.
Működési elv
Az antenna egy külső RF sugárzó, mely uFL (IPEX) csatlakozón keresztül kapcsolódik a rádiós eszközhöz. A 2.4 GHz-es frekvenciasáv az IEEE 802.11 b/g/n szabványt használó eszközök alapértelmezett tartománya – ezen működnek az ESP modulok, számos WiFi szenzor, és más IoT eszközök.
A 2 dBi-s antennanyereség egy általános, enyhén irányított sugárzási mintát biztosít, amivel javítható a modul kommunikációs megbízhatósága anélkül, hogy éles iránykarakterisztikára lenne szükség. A kábelhossz (5 cm) minimalizálja a vezetékes veszteséget, ugyanakkor lehetőséget ad arra, hogy a modultól eltérő helyzetbe, optimálisabb pozícióba helyezhető legyen az antenna.
A belső helikális kialakítás kompakt formát és jó beltéri terjedési tulajdonságokat biztosít, különösen zavaró környezetben (falak, vezetékek, fémszerkezetek közelében).
Felhasználási lehetőségek
- WiFi-szenzor hálózatokban hatótávolság növelés
- ESP8266/ESP32 alapú okosotthon vezérlők stabilabb kapcsolata
- Routerek vagy WiFi-s eszközök antennacseréje vagy kiegészítése
- Beltéri pozicionálás, adatgyűjtés, ahol modul elhelyezés nem optimális
- Oktatási és fejlesztési projektek (rádiós kísérletek, RF prototípusok)
- Mobil robotok, drónok, hordozható rendszerek, ahol a kis súly is előny
A termék megbízhatóan használható olyan modulokkal, amelyek uFL/IPEX antennabemenettel rendelkeznek. Kipróbált működés ESP8266 és ESP32 típusú fejlesztőpanelek esetén, mint a D1 Mini Pro és ESP‑32U modulok. Támogatott más rádiós platformokon is, például nRF24L01 vagy CC2500 alapú rendszereknél. A működés megbízható −20 °C és +75 °C közötti hőmérséklet-tartományban is.
Műszaki jellemzők
- Frekvencia: 2,4 GHz
- Antenna nyereség: 2 dBi
- Csatlakozó típusa: uFL / IPEX
- Kábel hossza: 5 cm
- Antenna kialakítás: belső helikális
- Sugárzás iránya: közel körsugárzó
- Működési hőmérséklet: −20 °C … +75 °C
- Méretek: kb. 12 × 3 × 1 cm
- Tömeg: kb. 5 g
- Kompatibilitás: ESP8266, ESP32, nRF24L01, CC2500, D1 Mini Pro
Csomag
- 1x antenna uFl csatlakozóval.
