USB-RS485 illesztő (CH340; protected)

(2 vásárlói értékelés)

1.890Ft (1.488Ft+ÁFA)

24 készleten

Cikkszám: T53294 Kategória: Brand:
Cikkszám: T53294

Leírás

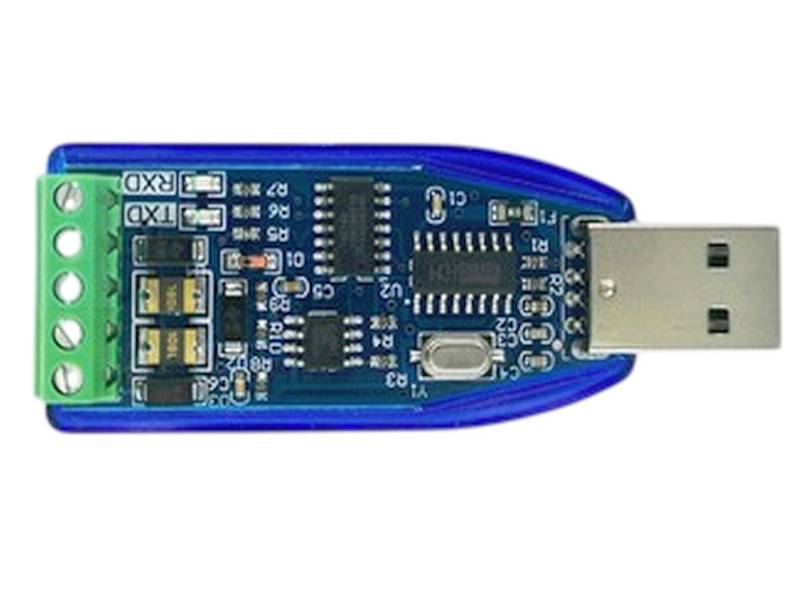

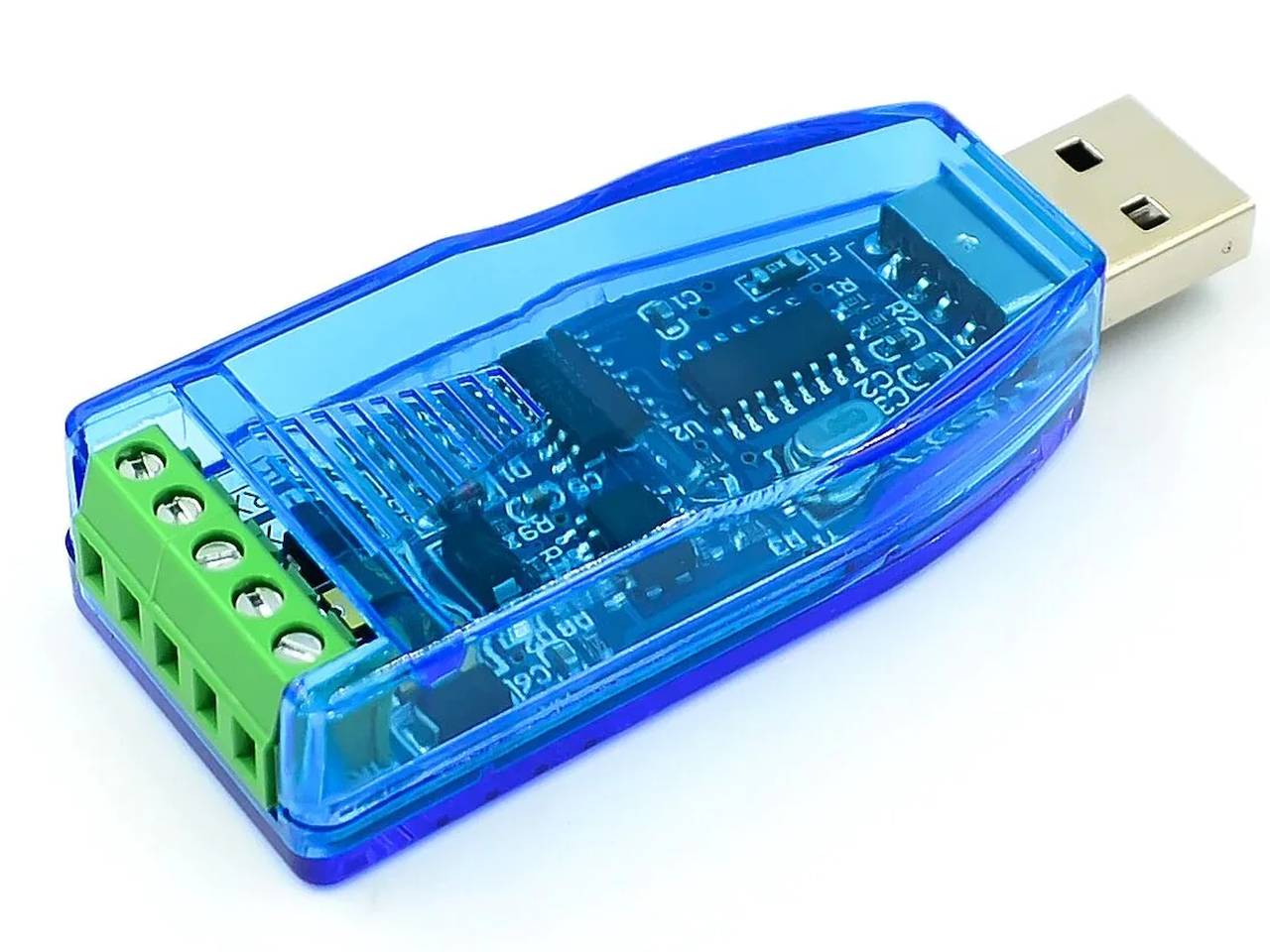

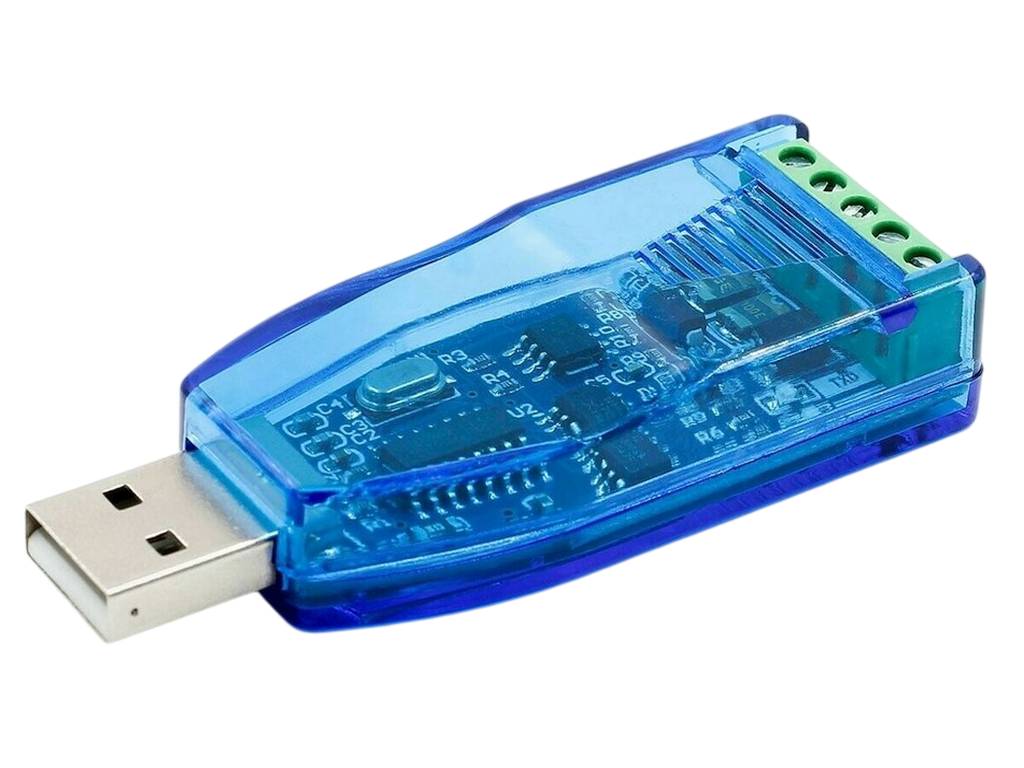

Az USB-RS485 illesztő egy USB interfészen csatlakozó kommunikációs eszköz, amely RS-485 szabványú differenciális soros buszhoz biztosít kapcsolatot. Az eszköz a CH340 USB-soros vezérlőre épül, amely a számítógép felől virtuális soros portként jelenik meg, a buszoldalon pedig ipari környezetben is alkalmazható RS-485 jelszinteket biztosít.

Az USB-RS485 illesztő tipikusan olyan rendszerekben értelmezhető, ahol számítógépes konfiguráció, adatgyűjtés vagy felügyelet szükséges RS-485 kommunikációt használó eszközök esetén. A kialakítás célja a megbízható adatátvitel és az elektromos kockázatok csökkentése védelmi áramkörök alkalmazásával.

Működés

Az illesztő USB oldalon 5 V tápellátást és adatkapcsolatot kap a host eszköztől. A CH340 vezérlő az USB kommunikációt aszinkron soros jellé alakítja, amelyet az RS-485 vonali meghajtó differenciális formában továbbít az A és B vezetékeken. A kommunikáció fél-duplex módon történik, az adás és vétel időben elkülönül.

A buszoldalon elhelyezett túlfeszültség és tranziens védelmi elemek csökkentik az elektrosztatikus kisülések és kapcsolási túlfeszültségek hatását. A beépített lezáró és lebegéskompenzáló ellenállások segítik a stabil jelszintek fenntartását rövidebb buszszakaszokon. A megoldás nem ipari leválasztó modul, ezért nagy potenciálkülönbségű vagy villamosan erősen zavart környezetben külön leválasztás alkalmazása indokolt lehet.

Felhasználás

  • RS-485 szenzorok és mérőmodulok adatainak kiolvasása PC-ről
  • Modbus RTU kommunikáció számítógépes felügyeleti szoftverrel
  • Beágyazott vezérlők soros interfészének tesztelése
  • RS-485 busz hibakeresés és diagnosztika
  • Oktatási demonstrációk soros kommunikáció témakörben
  • Félipari automatizálási rendszerek ideiglenes csatlakoztatása

Az alkalmazások közös jellemzője, hogy az RS-485 busz meglévő infrastruktúrájához kell ideiglenes vagy állandó USB alapú hozzáférést biztosítani.

A CH340 vezérlő széles körben alkalmazott USB-soros megoldás, amelyhez több operációs rendszerben elérhető illesztőprogram. A termék kialakítása a gyakorlati RS-485 használat során előforduló elektromos kockázatok csökkentését célozza, miközben megőrzi az egyszerű integrálhatóságot fejlesztői és üzemeltetési környezetben.

Műszaki jellemzők

  • PC illesztés: USB2.0 (1.1 és 3.0/3.1 kompatibilis),
  • USB-soros vezérlő: CH340
  • Támogatás: Windows, Linux, MacOS,
  • Sebesség: 75 bps – 115200 bps (max 6Mbps),
  • Buszillesztés: RS-485 (half-duplex),
  • Tápellátás: USB 5 V
  • Védelem: túlfeszültség és tranziens védelem
  • Buszlezárás: integrált ellenállás-hálózat
  • Működési hőmérséklet tartomány: −40 °C – +85 °C
  • Kimenet: USB GND/5V és RS485 A/B line.
  • Működés-visszajelzés: Tx LED, Rx LED.

Dokumentáció

Csomag

  • 1x USB-RS485 illesztő (védett).

További információk

Tömeg0,035 kg
Méretek8 × 4 × 1 cm
CikkszámT53294
Protokoll

RS485/ModBus, Soros(TxRx)

Tápfeszültség [V]

5V


Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

USB-RS485 illesztő (CH340; protected) termékről 2 értékelés

  1. Cseke Zoltán –

    A modul ragyogóan teszi a dolgát. A szállítás villámgyors, jó árak, akciók.

  2. Meszes József –

    Jó szerencsét! A eszközt megkaptam. Sajnos egyelőre nem tudom használni egyetlen modbus-ra képes eszközzel sem. Kettő Schneider Electric PLC és egy frekvenciaváltóval sem. Szeretnék segítséget kérni, hogy a problémát megoldjam, természetesen javaslatokat keresek. Amennyiben valaki segítene, további részleteket írok. Köszönöm az esetleges segítséget. Boldog karácsonyt mindenkinek! Üdv.: Joe
    [admin]A kérdést a fórumba továbbítottam. A lezáró ellenállás hiánya, a protokollkezelés (RTU, ASCII, Modbus+), kábelszakadás/kontakt is lehet. Elsőnek ezt nézném meg.

    • Robert –

      Robert:A kérdést a fórumba továbbítottam.
      A használt során ügyelni kell az A és B vonalak megfelelő bekötésére,. valamint – valószínű – hiányzik a 120 ohm-os lezáróellenállás a buszról (vagy mindkét végén be van kapcsolva). A berendezések gépkönyvei az irányadóak a 485 busz konfigurálásához – számos beállítás lehet szükséges a pontos és precíz használathoz!

Mondd el a véleményed

Az e-mail címet nem tesszük közzé. A kötelező mezőket * karakterrel jelöltük

Kérdés: Mi az a USB‑RS485 illesztő (CH340; protected) és mire használható?
Válasz: Az USB‑RS485 illesztő egy olyan kommunikációs átalakító, amely lehetővé teszi USB‑porttal rendelkező számítógépek és RS‑485 soros hálózati eszközök közötti adatátvitelt. Ipari vezérlésekhez, Modbus vagy Fieldbus protokollokkal működő berendezésekhez javasolt, és a CH340 chip biztosítja az USB‑soros konverziót.

Kérdés: Milyen fő funkciói vannak ennek a CH340 RS485 USB adapternek?
Válasz: A modul biztosítja az USB2.0‑RS485 konverziót, 120Ω buszlezárást, lebegéskompenzálást, valamint tranziens- és túlfeszültségvédelemmel is rendelkezik. Visszajelző LED‑ek mutatják az adás/vétel állapotát.

Kérdés: Milyen rendszereken működik az USB‑RS485 illesztő?
Válasz: A termék támogatja a Windows (98…Win10), Linux és MacOS operációs rendszereket, így széleskörű kompatibilitást biztosít különféle számítógépes környezetben.

Kérdés: Milyen sebességgel képes kommunikálni az RS485 adapter?
Válasz: A készülék 75 bps‑től egészen 115200 bps‑ig, maximum kb. 6 Mbps sebességgel képes adatcserére az RS485 buszon.

Kérdés: Miért van szükség tranziensvédelemre az RS485 vonalakon?
Válasz: Az átmeneti túlfeszültség vagy statikus kisülés esetén a védelmi elemek (pl. TVS szupresszor) segítenek megelőzni a modul vagy a csatlakoztatott eszközök károsodását, így nő a megbízhatóság ipari környezetben is.

Kérdés: Milyen kommunikációs protokollok használhatók az RS485 illesztővel?
Válasz: Tipikusan olyan ipari soros protokollok, mint a Modbus, Fieldbus vagy DMX512 használhatók, amelyek half‑duplex, kétvezetékes RS485 hálózatot igényelnek.

Kérdés: Szükséges külön tápellátás ehhez az USB‑RS485 adapterhez?
Válasz: Nem; a készülék az USB porton keresztül kapja az 5V‑os tápellátást, így nincs szükség külső tápforrásra.

Kérdés: Milyen környezeti feltételek között működik az adapter?
Válasz: Az RS485 illesztő -40 °C … +85 °C hőmérséklettartományban és 20‑90 % relatív páratartalom mellett működőképes, így ipari környezetben is alkalmazható.

Kérdés: Mit jelent az RS485 half‑duplex mód?
Válasz: Half‑duplex esetén az adatátvitel két irányba történik ugyanazon a két vezetéken, de egyszerre csak egy irányba lehet adatot küldeni vagy fogadni, ami tipikus az RS485 hálózatoknál.

Kérdés: Milyen gyakori hibák fordulhatnak elő RS485 kommunikáció használata során?
Válasz: Tipikus problémák lehetnek a hiányzó buszlezáró ellenállás, helytelen A/B vezeték bekötés vagy protokollkonfigurációs hibák. A helyes fizikai csatlakoztatás és a protokollbeállítás elengedhetetlen a stabil működéshez.
