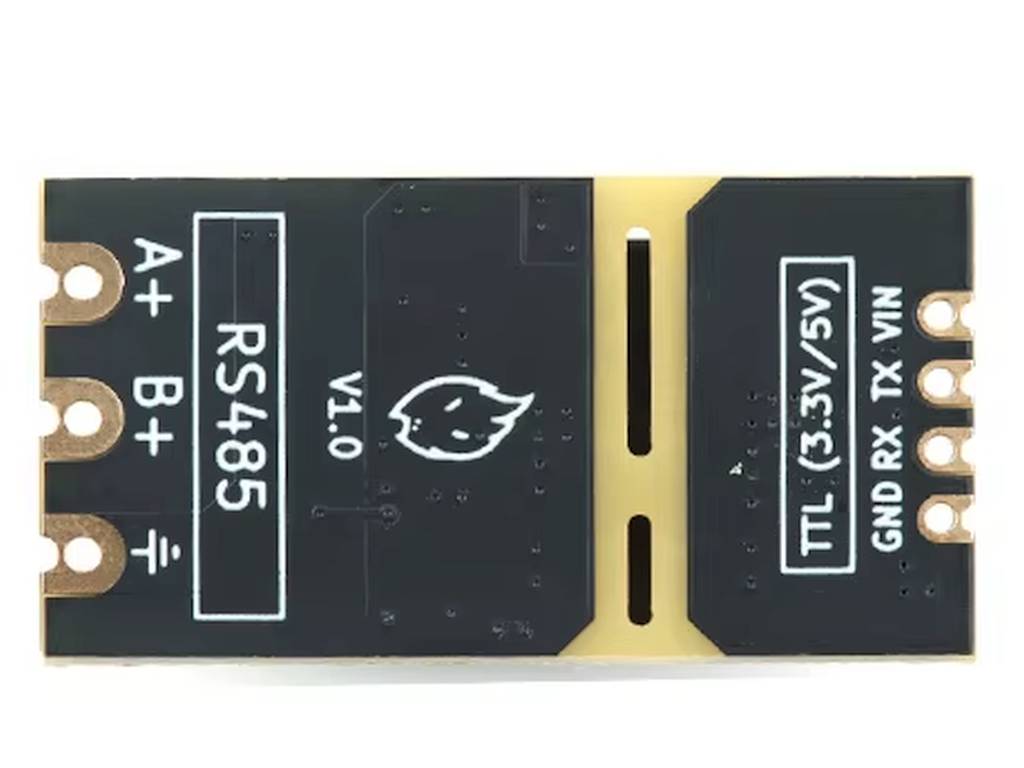

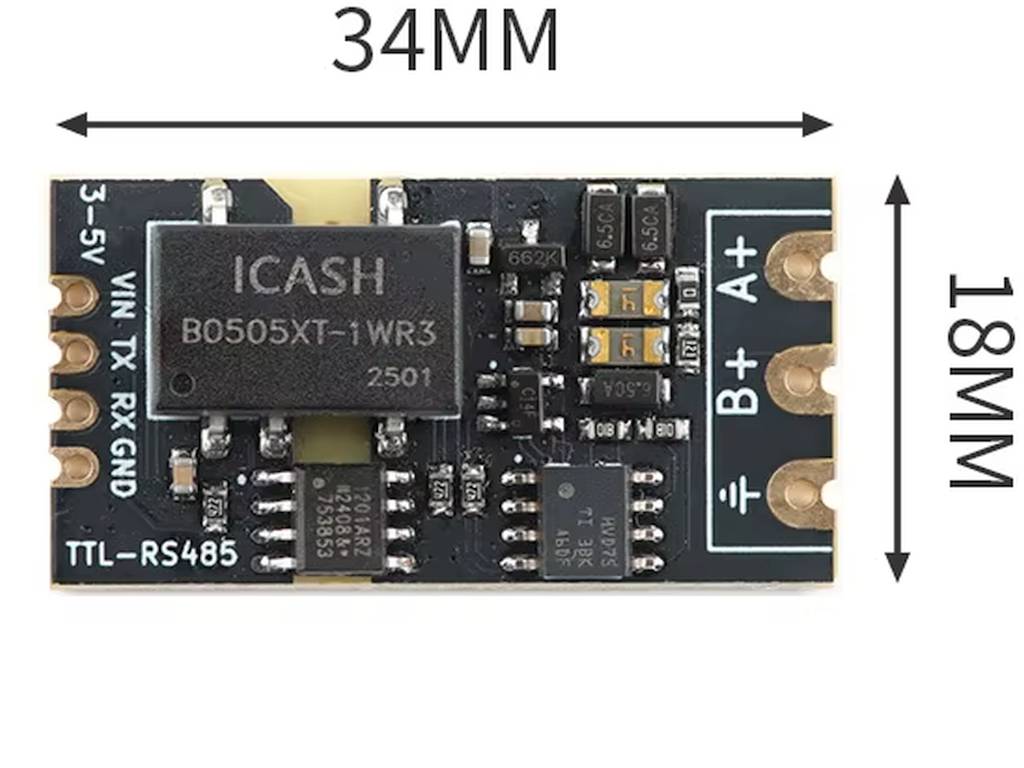

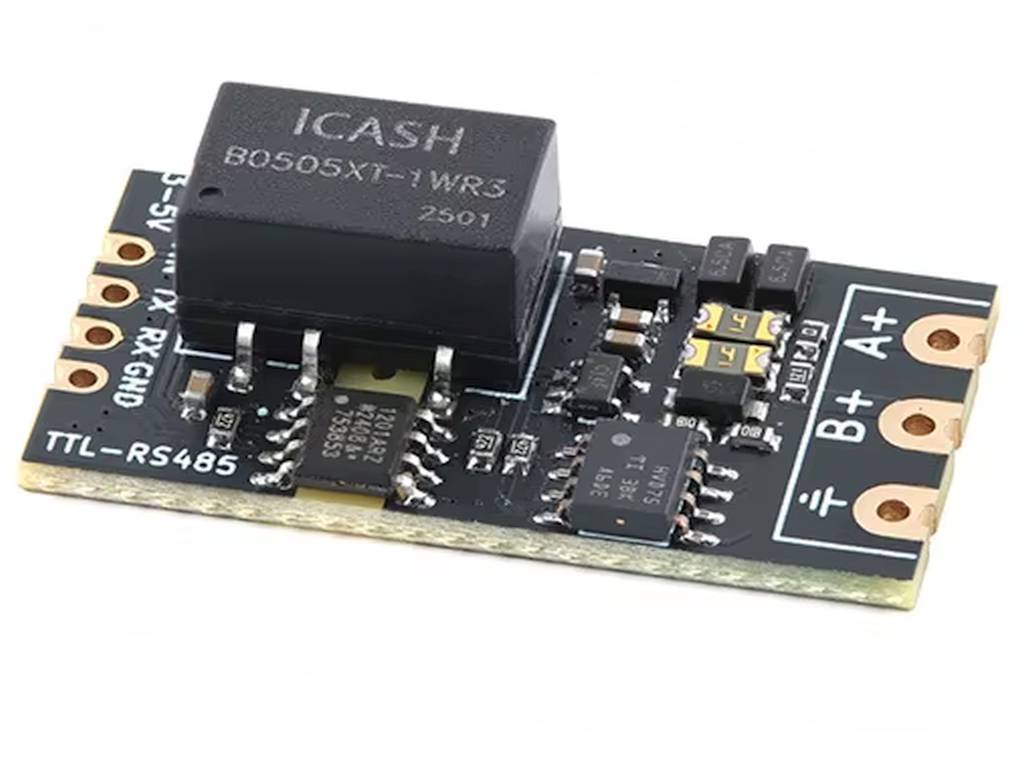

Galvanikusan leválasztott RS-485 modul automata irányváltással (Modbus, Fieldbus, MAX485)

Kérdés: Mi az a TTL → RS485 konverter modul, és mikor van rá szükség?
Válasz: A TTL → RS485 konverter modul egy olyan elektronikai interfész eszköz, amely szabványos TTL (transistor‑Transistor Logic) szintű UART jeleket – például egy mikrokontroller (Arduino, ESP32, Raspberry Pi) soros kimenetét – RS485 differenciális soros jelre alakít át. A TTL UART jelek rövid távolságon és alacsony zajszintű környezetben jól működnek, azonban hosszabb távú kommunikáció (több tíz vagy több száz méter) esetén és elektromosan zajos környezetben (ipari vezérlők, motorvezérlők, fémfalak, elektromos zaj) a TTL jel gyorsan hibássá válhat vagy instabillá. Az RS485 interfész ilyen esetekben stabil, differenciális jelátvitelt biztosít, ami erősebb anti‑zavarású, több‑eszközös buszkommunikációt tesz lehetővé.

Kérdés: Mit jelent az, hogy RS485 differenciális jel?
Válasz: Az RS485 differenciális jel két vezetéket használ ugyanannak az információnak a továbbítására, de ellentétes polaritással (A és B vonal). A vevő oldalon ezt a két jel különbsége adja az adatot, így a kábelre ható külső zavarjelek (elektromos zaj, indukált feszültség) nagy részét kioltja a rendszer. Ez a mechanizmus jelentősen javítja a hosszú távú kommunikáció stabilitását és adatbiztonságát a hagyományos egyvezetékes TTL UART rendszerhez képest.

Kérdés: Milyen alapvető különbség van az izolált és a nem izolált TTL → RS485 modulok között?
Válasz: A nem izolált modulon a TTL oldal (mikrokontroller) és az RS485 busz oldala ugyanosan elektromos földpotenciálon osztozik, ami egyszerűbb és olcsóbb megoldás. Ezzel szemben az izolált TTL → RS485 modul galvanikusan elválasztja a vezérlőoldalt (mikrovezérlő, MCU) és a buszoldalt egy belső szigetelőréteg segítségével. Ez a izoláció megakadályozza a földhurok, túlfeszültség, feszültségugrás vagy más elektromos zavarok átterjedését, így különösen ipari vagy nagy zajszintű környezetben ajánlott. Az izolált modul védelmet nyújt a vezérlőoldali elektronikának túlfeszültség vagy statikus kisülés ellen, javítva ezzel a rendszer robusztusságát.

Kérdés: Milyen feszültségtartománnyal működnek ezek a modulok?
Válasz: A legtöbb modern TTL → RS485 konverter 3.3 V és 5 V TTL logikai jelet is támogat, így kompatibilis széles körű mikrovezérlőkkel, mint Arduino UNO/Mega/Pro, ESP32, ESP8266, PIC vagy ARM alapú MCU‑k. Az RS485 oldal általában nem igényel külön logikai tápellátást, mivel csak a differenciális jelek továbbítását végzi. Fontos, hogy mindig olyan modult válassz, amely a vezérlőoldali tápfeszültséggel megegyező szintű TTL jeleket támogat, hogy elkerüljük a logikai szinteltolódásból eredő hibákat.

Kérdés: Mekkora adatátviteli sebesség érhető el RS485 rendszerekkel?
Válasz: A RS485 buszok elméleti adatátviteli sebessége igen magas lehet, és gyakran 250 kbps – 2 Mbps vagy ennél is több átviteli sebességet érnek el, modul és kábelminőség függvényében. A gyakorlati alkalmazásokban – különösen hosszabb kábelhosszúság esetén – célszerű alacsonyabb, stabil adatsebességet választani, például 115200 bps vagy 250 kbps körül, hogy minimalizáljuk a hibaarányt és biztosítsuk a megbízható kommunikációt ipari automatizálásban vagy soros adatcsere esetén.

Kérdés: Mi az automatikus irányváltás (DE/RE vezérlés), és miért fontos?
Válasz: Az RS485 interfész fél‑duplex: ugyanazon a két vezetéken történik az adatküldés és -fogadás, így a modul irányát (Transmit/Receive) vezérelni kell. Ezt gyakran a DE (Driver Enable) és RE (Receiver Enable) lábak vezérlik. Az **automatikus irányváltású modulok belső logikával kezelik ezt a váltást, így a fejlesztőnek nem kell manuálisan kontrollálni a vevő és adó mód közötti váltást – ez kényelmesebb és csökkenti a firmware komplexitását. Az automatikus DE/RE vezérlés különösen hasznos, ha a mikrovezérlő programja egyszerűsített UART kezelést igényel, vagy ha több eszköz kommunikál ugyanazon a buszon.

Kérdés: Milyen eszközökkel kompatibilis a TTL → RS485 átalakító modul?
Válasz: A TTL → RS485 modulok kompatibilisek szinte bármely mikrovezérlővel vagy soros UART interfésszel rendelkező eszközzel, amely támogatja a standard UART kommunikációt 3.3 V vagy 5 V TTL szinten. Ide tartoznak például:

• Arduino (UNO, Nano, Mega, Pro Mini stb.)
• ESP32 és ESP8266 alapú IoT eszközök
• Raspberry Pi soros port
• PIC, AVR, STM32, ARM alapú vezérlők
• számítógépes USB‑TTL átalakítóval rendelkező rendszerek

Kérdés: Milyen típusú alkalmazásokban használják ezeket a modulokat leggyakrabban?
Válasz: A TTL → RS485 konverter modulok széles körben alkalmazhatók ipari és hobbi projektekben egyaránt. Tipikus használati esetek:

• Ipari automatizálás: PLC‑kkel, szenzorokkal és vezérlőegységekkel való hosszú távú kommunikáció.
• Épületautomatizálás (BMS): légkondicionálók, világításvezérlők, hozzáférés‑ellenőrzési rendszerek integrációja RS485 interfésszel.
• SZABVÁNYOS soros buszok: Modbus RTU vagy más protokollok, amelyek RS485‑öt használnak.
• Több eszköz összekapcsolása: akár több node is felfűzhető egyetlen RS485 buszon keresztül.
• Távoli eszközkommunikáció: szenzorok, mérőműszerek vagy távoli vezérlők adatcseréje hosszú kábeleken keresztül.

Kérdés: Hogyan lehet telepíteni és beállítani egy TTL → RS485 modult?
Válasz: A telepítés és beállítás tipikusan a következő lépésekből áll:

1. Csatlakoztassa a modul TTL oldalát a mikrokontroller UART TX/RX lábaihoz (TX → RX, RX → TX), valamint tápellátási lábakat (VCC → 3.3/5 V, GND → GND).
2. Csatlakoztassa az RS485 buszt a modul A és B kimeneteihez (differenciális vezetékek).
3. Ha a modul izolált, biztosítsa a megfelelő földelést és szigetelést, hogy a vezérlőoldal és a buszoldal megfelelően elkülönüljön.
4. Állítsa be a kommunikációs paramétereket (baud rate, paritás, stop bitek) a mikrokontroller programjában, hogy egyezzen a RS485 busz többi eszközével.
5. Szükség szerint kezelje az irányváltást (DE/RE) manuálisan vagy automatikus módon.

Kérdés: Milyen gyakori hibák fordulhatnak elő, és hogyan kerülhetők el?
Válasz: Az RS485 interfésznél néhány tipikus probléma:

• Zaj és interferencia: biztosítsa az árnyékolást és megfelelő földelést a hosszú kábelezésnél.
• Helytelen vezérlőoldali logikai szint: győződjön meg róla, hogy a modul TTL oldala megegyezik a mikrokontroller logikai szintjével (3.3 V vagy 5 V).
• Nincs megfelelő irányváltás: ha nem automatikus DE/RE vezérlést használ, manuálisan kell vezérelni a küldő‑ és fogadó irányt a firmware‑ben.
• Túl magas adatsebesség túl hosszú kábeleknél: válasszon alacsonyabb baud rate‑et hosszabb távolság esetén.
