Uno doboz (ABS, fekete)

Leírás

A Uno doboz (ABS, fekete) az Arduino UNO R3 fejlesztőpanelhez készült fekete ABS tokozat. A csupasz panel helyett rendezettebb, mechanikailag védettebb kialakítást szeretnél, de az I/O csatlakozókhoz, az USB-porthoz és a tápcsatlakozóhoz továbbra is hozzá kell férni.

A doboz CH340 és ATmega16U2 USB-illesztésű UNO R3 panelekkel is használható. Ez azért lényeges, mert a két gyakori UNO R3 kivitel között az USB-illesztés eltér, ennél a tokozatnál azonban egyik sem jelent külön dobozválasztási kényszert.

A Reset gomb a burkolat felületéről kezelhető, így az alapvető fejlesztési műveletekhez nem kell csak ezért hozzáférni a panelhez.

Mikor használd?

Egy Arduino UNO R3 fejlesztőpanel önmagában nyitott áramköri lap. Asztali próbánál ez sokszor megfelel, de tartósabban használt projektben, oktatási környezetben vagy gyakran mozgatott vezérlőnél praktikusabb, ha a panelnek saját burkolata van. A Uno doboz (ABS, fekete) ezt a mechanikai szerepet tölti be úgy, hogy közben a panel fő csatlakozási pontjai használhatók maradnak.

Egy mondatban: a Uno doboz (ABS, fekete) egy Arduino UNO R3-hoz készült ABS tokozat, amely a panel burkolását úgy oldja meg, hogy az I/O, USB, tápellátási csatlakozás és Reset kezelés továbbra is elérhető legyen.

A megoldás

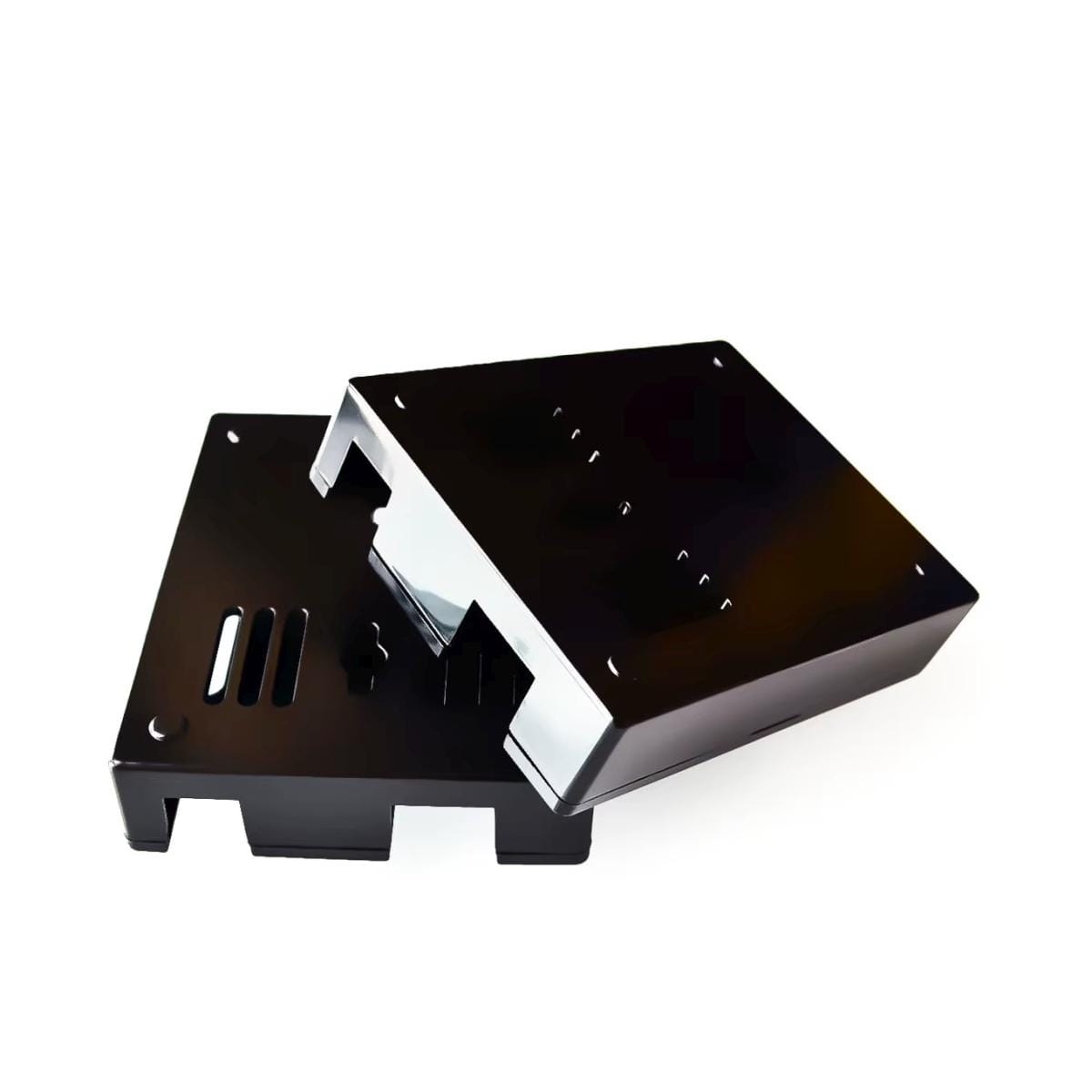

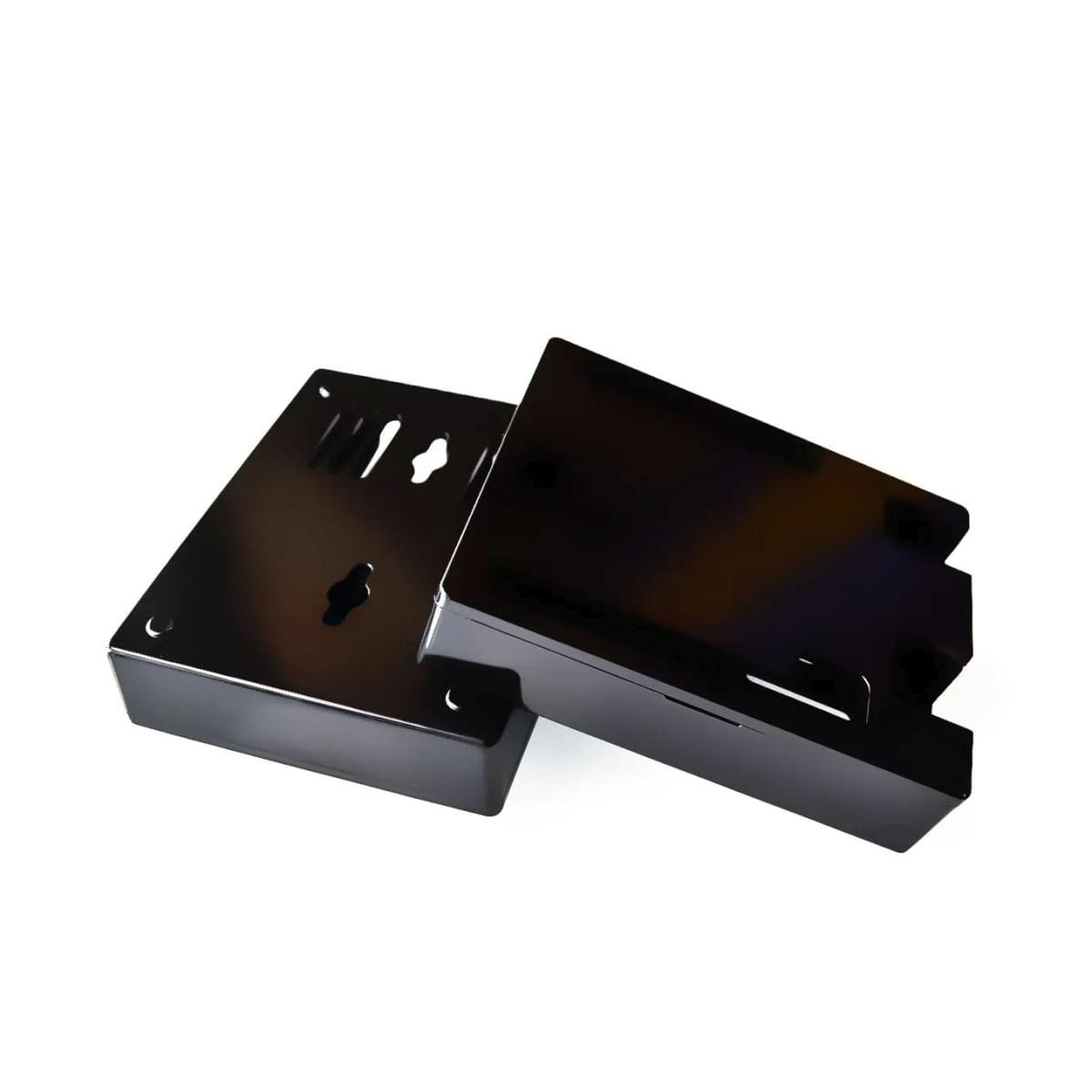

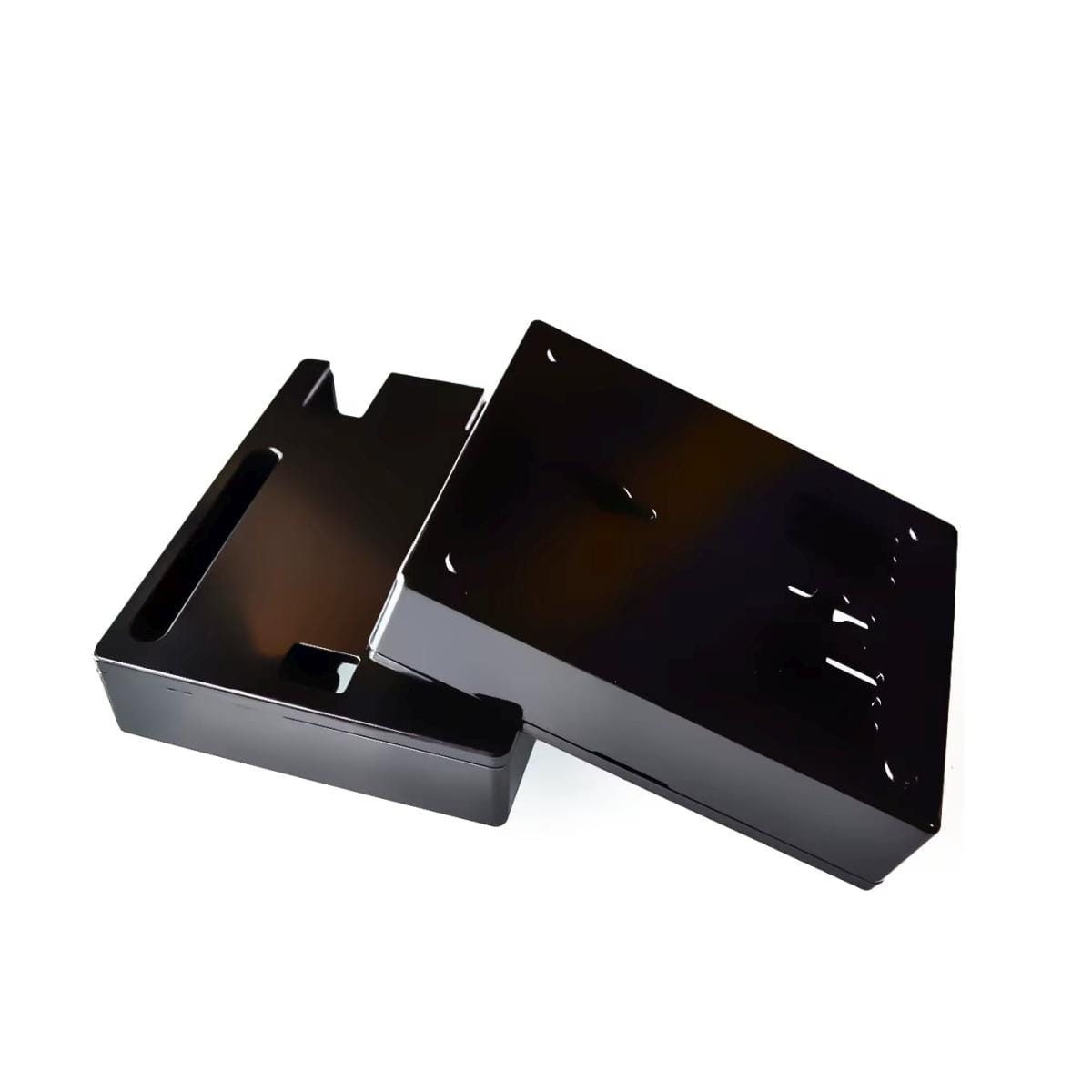

A tokozat az UNO R3 panel köré kerül. A burkolat kialakításában nyílások vannak az I/O kivezetések, az USB-port és a tápcsatlakozás számára, ezért ezek használatához nem kell a panelt kivenni a dobozból. A Reset gomb kezelése szintén ki van vezetve a burkolat felületére. Fejlesztés közben ez különösen kényelmes, mert egy újraindításhoz nem kell hozzáférni közvetlenül az alaplapon lévő nyomógombhoz.

Milyen helyzetekben érdemes használni?

• Arduino UNO R3 alapú asztali prototípus mechanikai burkolására.
• Oktatási készletben, ahol ugyanazt az UNO R3 panelt sok alkalommal mozgatják és csatlakoztatják.
• CH340 USB-illesztésű UNO R3 fejlesztőpanel tokozataként.
• ATmega16U2 USB-illesztésű UNO R3 fejlesztőpanel tokozataként.
• Olyan vezérlődobozként, ahol az USB- és tápcsatlakozónak használat közben is hozzáférhetőnek kell maradnia.
• Olyan kísérleti összeállításnál, ahol a digitális és analóg I/O sorokhoz rendszeresen vezetéket csatlakoztatsz.
• USB A csatlakozóhoz kitalált, de az USB-C esetén is használható.

Mire kell figyelni beüzemeléskor?

Ezekre figyelj

A legfontosabb választási adat maga a panel: a Uno doboz (ABS, fekete) Arduino UNO R3-hoz készült. Ha a projekt Nano, Mega, Leonardo, UNO R4 vagy más mechanikai kialakítású vezérlőt használ, ehhez külön, az adott panelhez kialakított tokozat kell.

A csomag egy UNO R3 tokozatot tartalmaz. Arduino alaplap nem a csomag része.

Amikor nem ez lesz a jó megoldás

• Ne ezt válaszd, ha a vezérlőd nem Arduino UNO R3 mechanikai kialakítású.
• Ne erre építs, ha igazolt IP-védettségű, por- vagy vízzáró burkolatra van szükség.
• Ne tekintsd automatikusan shieldháznak.
• Ne válaszd kizárólag a külső UNO-kompatibilis megnevezés alapján más panelhez, mert a biztos kompatibilitás az Arduino UNO R3 méretbeli kialakításra vonatkozik.

Egy részlet, amin sok múlhat

A CH340 és az ATmega16U2 az UNO R3 két gyakori USB-illesztési megoldása, és sok háznál éppen a csatlakozók környéke okozza az illesztési kérdést. A Uno doboz (ABS, fekete) mindkét megnevezett változathoz használható, ezért önmagában az USB-illesztő típusa miatt nem kell másik tokozatot választani.

Műszaki jellemzők

Csomag

• 1 db Uno doboz (ABS, fekete) UNO R3 panelhez
